SMF，Session Management Function，会话管理功能，负责处理用户的业务，可以看成是 MME 承载管理部分以及 SGW 和 PGW 的控制面功能的组合。TS 29502

    SMF The Session Management function 包括以下功能：

- 会话管理，例如会话建立，修改和释放，包括UPF和AN节点之间的隧道维护  Session Management e.g. Session Establishment, modify and release, including tunnel maintain between UPF and AN node

- UE IP 地址分配以及管理（可选的授权）  UE IP address allocation & management (including optional Authorization)

- DHCPv4 和 DHCPv6 功能（服务端和客户端）  DHCPv4 (server and client) and DHCPv6 (server and client) functions

- ARP 请求或以太网 PDU基于本地缓存信息的 IPv6 邻居请求的响应功能。SMF 通过提供与请求中发送的IP地址相对应的MAC地址来响应ARP和/或IPv6邻居请求

- 选择和控制 UP 功能，包括控制 UPF 代理 ARP 或 IPv6 邻居发现，或所有 ARP / IPv6 邻居请求流量转发到 SMF，用于以太网 PDU 会话

- 配置 UPF 的流量导向，流量路由到正确的目的地  Configures traffic steering at UPF to route traffic to proper destination

- 终止策略控制功支持与外部DN的交互，以便通过外部DN传输PDU会话授权/认证的信令

- 合法拦截（用于SM事件和LI系统的接口）  Lawful intercept (for SM events and interface to LI System)

- 付费数据收集以及支持付费接口  Charging data collection and support of charging interfaces

- 控制和协调 UPF 的收费数据收集  Control and coordination of charging data collection at UPF

- 终止 SM 部分的 NAS 消息 Termination of SM parts of NAS messages

- 下行链路通知  Downlink Data Notification

- AN 特定 SM 信息的发起者，通过 AMF N2 发送到 AN

- 决定会话的 SSC 模式 Determine SSC mode of a session

- 漫游功能 Roaming functionality

     - 处理本地实施来应用 QoS SLA（VPLMN） Handle local enforcement to apply QoS SLAs (VPLMN)

     - 计费数据收集和计费接口（VPLMN） Charging data collection and charging interface (VPLMN)

     - 合法拦截（在SM事件的VPLMN和LI系统的接口）

     - 支持与外部 DN 的交互，通过外部 DN 传输 PDU 会话授权/认证的信令

    N16 参考点： 在 V-SMF 和 H-SMF 在家庭路由漫游的场景

    N16a 参考点： 在 SMF 和 I-SMF

    N38 参考点：在 I-SMF 和 V-SMF

0. SMF 提供的服务

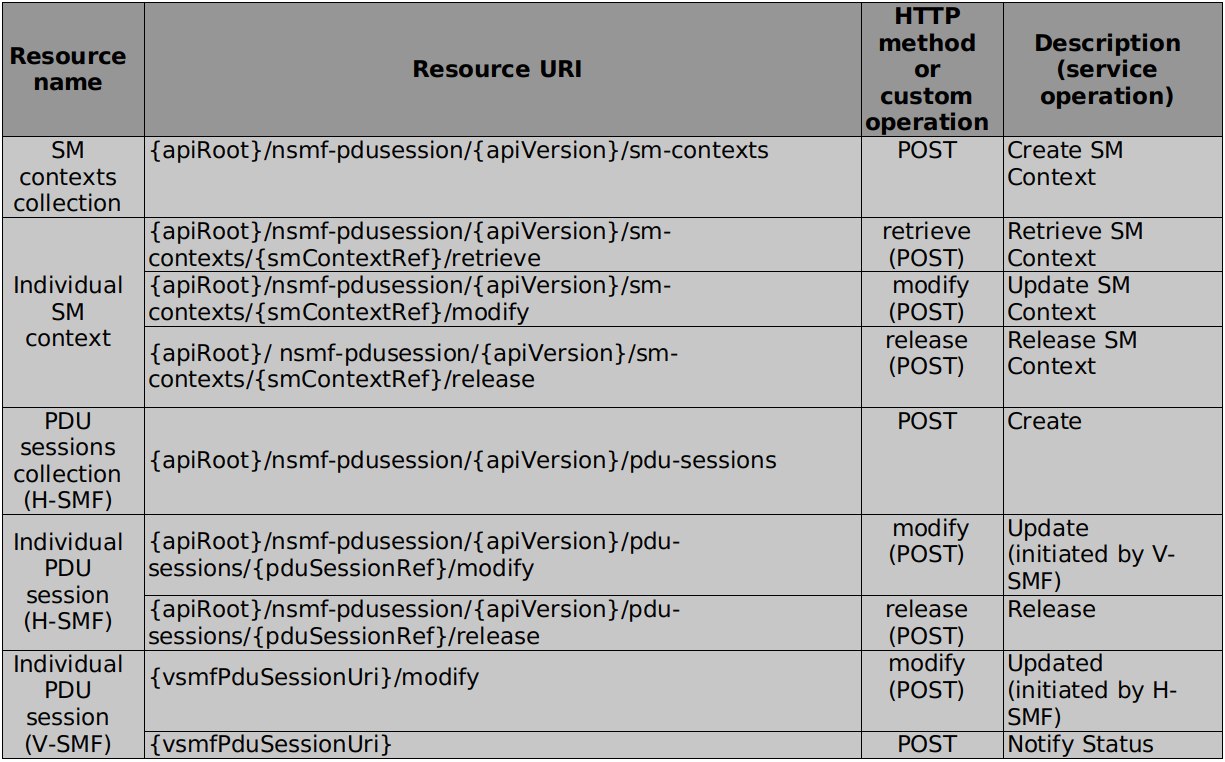

1. Nsmf_PDUSession 服务

     Nsmf_PDUSession 服务操作 PDU 会话，其允许其他网元来建立，修改，释放 PDU 会话

    - 创建，修改以及释放 PDU 会话的 SM 上下文，依靠从 AMF 携带 NAS SM 消息的 N1 消息

    - 恢复 PDU 会话的 SM 上下文

    - 在归属漫游场景，在 V-SMF 和 H-SMF 创建修改释放 PDU 会话

    - 与 PDU 会话关联策略和计费规则，并绑定策略和计费规则到流上

    - 通过 N4 接口与 UPF 交互，创建修改以及设防用户面会话

    - 处理用户面事件，以及应用相应的策略和计费规则

   1.1 Create SM Context service operation

    {apiRoot}/nsmf-pdusession/{apiVersion}/sm-contexts

    创建会话管理上下文服务操作用在给定的 PDU 会话创建一个独立的 SM context，在 SMF 或者归属地漫游场景的 V-SMF

    以下流程中使用：

   - UE 请求建立 PDU 会话建立

   - EPS 到 5GS 空闲模式移动，或者使用 N26 接口转换

   - 在 3GPP 和非 3GPP 接入的交换，当目标 AMF 不知道会话源 AMF 使用的管理上下文的 SMF 资源标识符

   - 从 EPS 转到 5GC-N3IWF

   - 从 EPC/ePDG 转到 5GS

     每一个 PDU 会话只能有一个独立的 SM 上下文

    payload body POST 请求包括如下：

  -  要创建的单个 SM 上下文资源的表示

  -  [Request Type IE]

  -  [Old PDU Session ID]

  -  [Local Area Data Network]，指示 UE 在 LADN 内还是外

  -  订阅 SM 会话状态通知

  -  标识服务AMF的servingNfId

  -  跟踪控制和配置参数

    对于归属地漫游场景，UE 请求 PDU 会话建立流程：

   - NF 服务消费者将在 hSmfUri 提供 Nsmf_PDUSession H-SMF 服务的 URI

   -  可能提供额外的 Nsmf_PDUSession H-SMF 服务的 URI

    成功，201 Created

   1.2 Update SM Context service operation

    对于给定的 PDU 会话，更新 SM 上下文服务操作将用于更新单个 SM 上下文和/或提供从 UE 或A N 收到的 N1 或 N2 SM 信息，向 SMF 或 V-SMF 进行 HR 漫游景。 s使用在以下场景流程：

  -  PDU 会话修改 （TS 23.502 4.3.3）

  -  UE 或者网络触发的 PDU 会话释放 （TS23.502 4.3.4.2 4.3.4.3）

  -  激活或停用现有 PDU 会话的用户平连接，即在AN和服务CN之间建立或释放N3隧道 （TS 23.501 5.6.8 TS23.502 4.2.2.2 4.2.3 4.2.6）

  -  Xn 和 N2 切换流程 （TS 23.502 4.9.1）

  -  在 3GPP 和非 3GPP 接入之间的切换流程 （TS 23.502 4.9.2）

  -  由于 AMF 计划维护或 AMF 故障导致 AMF 间的更改或 CM-IDLE 模式下的 AMF 间移动性 （TS 23.501 5.21.2  TS 23.502 4.2.2.2）

  -  RAN 发起的 Qos Flow Mobility （TS 23.501 4.14.1  TS 38.413 8.2.5）

  -  所有需要向 SMF 提供 N1 或 N2 SM 信息的流程，例如 UE 请求了 PDU 会话建立流程（参见3GPP TS 23.502 [3]的第4.3.2.2节），会话连续性程序（参见3GPP TS 23.502 [3]的第4.3.5节）

  -  使用 N26 接口的 EPS 到 5GS 空闲模式的移动性或切换（请参阅3GPP TS 23.502 [3]的第4.11节）

  -  使用 N26 接口从 5GS 到 EPS 的切换（请参阅3GPP TS 23.502 [3]的第4.11.1.2条）

  -  通过 AMF 进行 P-CSCF 恢复过程中的 PDU 会话重新激活（参见3GPP TS 23.380 [21]的5.8.4.3节）

  -  AMF 请求的 PDU 会话释放是由于对网络切片实例不再可用的 UE 的网络切片集合的更改而引起的（请参见3GPP TS 23.502 [3]的第4.3.4.2节）

  -  AMF 接收带有 PDU 会话 ID 的“初始请求”，该ID已在UE的PDU会话上下文中存在（请参阅3GPP TS 24.501 [7]的第5.4.5.2.5条）

  -  Secondary RAT Usage Data Reporting (see clause 4.21 of 3GPP TS 23.502 [3]).

    1.2.1 Activation and Deactivation of the User Plane connection of a PDU session

    SM上下文的 upCnxState 属性表示 PDU 会话的用户平面连接的状态。 upCnxState 属性可以采用以下值：

  -  ACTIVATED： 在 5G-AN 和 UPF（为上行链路和下行链路流量分配的 F-TEID）之间建立了 N3 隧道；

  -  DEACTIVATED： 在 5G-AN 和 UPF 之间未建立 N3 隧道

  -  ACTIVATING： 正在建立 N3 隧道（尚未分配用于下行链路流量的 5G-AN 的F-TEID）

    1.2.2 Xn Handover

    NF服务消费者（例如，AMF）将请求 SMF 如下将 PDU 会话的下行链路 N3 隧道切换到新的 GTP 隧道端点。

    1.2.3 N2 Handover

    SM 上下文的 hoState 属性表示 PDU 会话的切换状态。 hoState 属性可以采用以下值：

  -  NONE： PDU 会话没有切换流程

  -  PREPARING： 移交为 PDU 会话做准备； SMF 正在准备目标 5G-AN 和 UPF 之间的 N3 隧道，即，将 UPF 的 F-TEID 已分配给上行链路流量；

  -  PREPARED： 为 PDU 会话已经准备切换； 为目标 5G-AN 和UPF之间的 N3 隧道更新 SMF，并在切换执行时将目标 5G-AN 的 F-TEID 分配给下行流量；

  -  COMPLETED： 切换流程成功完成

  -  CANCELLED： 切换流程取消

   1.3 Release SM Context service operation

    在以下过程中，应使用SMF或V-SMF中的HR漫游方案，使用释放SM上下文服务操作来释放给定PDU会话的SM上下文：

  -  UE发起注销（参见3GPP TS 23.502 [3]的4.2.2.3.2节）；

名词解释：

    HR： Home Routed

    NIDD：Non-IP Data Delivery

    GPSI：Generic Public Subscription Identifier

    GUAMI：Globally Unique AMF Identifie

    5G-GUTI： 5G Globally Unique Temporary Identifier

    SUCI：Subscription Concealed Identifier

    SUPI： Subscription Permanent Identifie

参考：

   3GPP TS 29.502 V15.5.0 5G System; Session Management Services;Stage 3 (Release 15)
