概念

QCL：Quasi Co-Location

某天线端口符号上的信道特性可以从另一个天线端口推导出，则认为这两个端口QCL，从一个端口获得的信道估计结果，可以用于另一个端口。

类型

高层配置

高层通过TCI-State来配置QCL，TCI-State的参数用于在一到两个下行参考信号和PDSCH的DMRS之间配置准共址关系，TCI意即Transmission Configuration Indicator，是DCI中用于指示PDSCH天线端口准共址的字段。

TCI-State ::= SEQUENCE {
tci-StateId TCI-StateId,
qcl-Type1 QCL-Info, 配置第一个下行参考信号
qcl-Type2 QCL-Info OPTIONAL, -- Need R 配置第二个下行参考信号
...
}
QCL-Info ::= SEQUENCE {
cell ServCellIndex OPTIONAL, -- Need R
配置参考信号的服务小区，只有qcl-Type配置为TypeC或TypeD时，该参数才可以配置为配置TCI-State之外的其他服务小区
bwp-Id BWP-Id OPTIONAL, -- Cond CSI-RS-Indicated 参考信号所在的下行BWP
referenceSignal CHOICE { 准共址的参考信号
csi-rs NZP-CSI-RS-ResourceId,
ssb SSB-Index
},
qcl-Type ENUMERATED {typeA, typeB, typeC, typeD}, QCL类型
...
}

对于各个参考信号之间的QCL关系，规定如下：

1. 当UE收到了初始的高层TCIState配置，而且还没有收到MAC层的激活命令时，认为PDSCH的DMRS端口和初始接入过程中检测到的SS/PBCH块为准共址，且类型是TypeA；

2. 对于在NZP-CSI-RS-ResourceSet 中配置了trs-Info的周期性CSI-RS资源，可以配置如下的准共址类型：

• 1. 和SS/PBCH块按照TypeC类型准共址，并且合适的情况下，同样的SS/PBCH块按照TypeD准共址
• 2. 和SS/PBCH块按照TypeC类型准共址，并且合适的情况下，和在NZP-CSI-RS-ResourceSet中配置了repetition的CSI-RS资源按照TypeD准共址

3. 对于在NZP-CSI-RS-ResourceSet 中配置了trs-Info的非周期性CSI-RS资源，和在NZP-CSI-RS-ResourceSet中配置了trs-Info的周期性CSI-RS资源按照TypeA准共址，并且合适的情况下，和同样的周期性CSI-RS资源按照TypeD准共址；

4. 对于在NZP-CSI-RS-ResourceSet 中没有配置trs-Info和repetition的CSI-RS资源，可以配置如下的准共址类型：

• 1. 和在NZP-CSI-RS-ResourceSet中配置了trs-Info的CSI-RS资源按照TypeA类型准共址，并且在合适的情况下，和同样地CSI-RS资源按照TypeD准共址；
• 2. 和在NZP-CSI-RS-ResourceSet中配置了trs-Info的CSI-RS资源按照TypeA类型准共址，并且在合适的情况下，和SS/PBCH块资源按照TypeD准共址；
• 3. 和在NZP-CSI-RS-ResourceSet中配置了trs-Info的CSI-RS资源按照TypeA类型准共址，并且在合适的情况下，和在NZP-CSI-RS-ResourceSet中配置了repetition的CSI-RS资源按照TypeD准共址；
• 4. 当TypeD类型不可用的时候，和在NZP-CSI-RS-ResourceSet中配置了trs-Info的CSI-RS资源按照TypeB类型准共址；

5. 对于在NZP-CSI-RS-ResourceSet 中配置了repetition的CSI-RS资源，可以配置如下的准共址类型：

• 1. 和在NZP-CSI-RS-ResourceSet中配置了trs-Info的CSI-RS资源按照TypeA类型准共址，并且在合适的情况下，和同样地CSI-RS资源按照TypeD准共址；
• 2. 和在NZP-CSI-RS-ResourceSet中配置了trs-Info的CSI-RS资源按照TypeA类型准共址，并且在合适的情况下，和在NZP-CSI-RS-ResourceSet中配置了repetition的CSI-RS资源按照TypeD准共址；
• 3. 和SS/PBCH块资源按照TypeC类型准共址，合适情况下，和同样的SS/PBCH块按照TypeD准共址；

6. 对于PDCCH的DMRS，可以配置如下的准共址类型：

• 1. 和在NZP-CSI-RS-ResourceSet中配置了trs-Info的CSI-RS资源按照TypeA类型准共址，并且在合适的情况下，和同样地CSI-RS资源按照TypeD准共址；
• 2. 和在NZP-CSI-RS-ResourceSet中配置了trs-Info的CSI-RS资源按照TypeA类型准共址，并且在合适的情况下，和在NZP-CSI-RS-ResourceSet中配置了repetition的CSI-RS资源按照TypeD准共址；
• 3. 和在NZP-CSI-RS-ResourceSet 中没有配置trs-Info和repetition的CSI-RS资源按照TypeA类型准共址，合适情况下，和相同的CSI-RS资源按照TypeD准共址；

7. 对于PDSCH的DMRS，可以配置如下的准共址类型：

• 1. 和在NZP-CSI-RS-ResourceSet中配置了trs-Info的CSI-RS资源按照TypeA类型准共址，并且在合适的情况下，和同样地CSI-RS资源按照TypeD准共址；
• 2. 和在NZP-CSI-RS-ResourceSet中配置了trs-Info的CSI-RS资源按照TypeA类型准共址，并且在合适的情况下，和在NZP-CSI-RS-ResourceSet中配置了repetition的CSI-RS资源按照TypeD准共址；
• 3. 和在NZP-CSI-RS-ResourceSet 中没有配置trs-Info和repetition的CSI-RS资源按照TypeA类型准共址，合适情况下，和相同的CSI-RS资源按照TypeD准共址；

MAC CE

PDSCH TCI State激活/去激活

初始配置的PDSCH TCI State处于去激活状态，需要通过MAC层命令来激活，对应的MAC CE如下：

Serving Cell ID:该字段指示了这条MAC CE应用于哪个服务小区，长度5bit；

BWP ID：指示了一个下行BWP，MAC CE应用该BWP作为DCI中字段’*bandwidth
part indicator’*的编码；

$T_i$：如果高层参数TCI-StateId i配置了一个TCI State，这个字段就指示了TCI-StateId i的激活（设置为1）/去激活（设置为0）状态，高层参数没有配置的，MAC实体会忽略对应的$T_i$域。$T_i$字段设置为1，也就是激活了的TCI State，会映射到DCI中字段’Transmission Configuration Indication’，去激活的TCI State不会做映射。每个TCI State映射到的编码由它在所有$T_i$域设置为1的TCI State中的顺序位置确定。也就是说，第一个$T_i$域设置为1的TCI State映射到的编码为0，第二个为1，以此类推。最多可以激活的TCI State为8个。

PDCCH TCI State指示

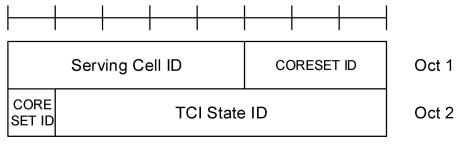

基站侧指示一个TCI State用于UE接收一个CORESET的PDCCH，对应的MAC CE如下：

Serving Cell ID：该字段指示这条MAC CE应用于哪个服务小区，长度5bit；

CORESET ID：该字段指定了一个由ControlResourceSetId
标识的控制资源集，如果该字段取值为0，那么指示的就是controlResourceSetZero
配置的控制资源集，字段长度4bit；

TCI State ID：该字段指定了一个由TCI-StateId标识的TCI State。这个TCI
State应用于CORESET ID标识的控制资源集。如果CORESET
ID设置为0，这个字段来自于PDSCH-Config中的tci-States-ToAddModList和tci-States-ToReleaseList的前64个；如果CORESET
ID是0之外的其他值，这个字段来自于controlResourceSet中的tci-StatesPDCCH-ToAddList和tci-StatesPDCCH-ToReleaseList，字段长度7bit。

DCI指示

如果给调度PDSCH的CORESET配置了高层参数tci-PresentInDCI，且设置为’enabled’，那么传输在这个CORESET上的PDCCH的DCI format 1_1的字段*‘Transmission Configuration Indication’* 有效。如果高层没有给调度PDSCH的CORESET配置tci-PresentInDCI或者PDSCH由DCI format 1_0调度，而且收到DL DCI的时间和对应的PDSCH发送的时间偏移等于或大于门限值timeDurationForQCL（由UE能力配置给出），那么PDSCH的TCI状态以及QCL与PDCCH是一致的。

‘Transmission Configuration Indication’ 有效时，占用了3bit。对应了PDSCH TCI State激活/去激活MAC CE中，最多可以激活的TCI State为8个。比如，‘Transmission Configuration Indication’ 取值为’000’，指示的就是MAC CE中第一个激活的TCI State，以此类推。
