概述

名词缩写：

AMBR： Aggregated Maximum Bit Rate 聚合最大比特率

AMF：Authentication management field，认证管理字段

ANDSP： Access Network Discovery & Selection Policy，接入网络服务发现与选择策略

APN： Access Point Name 接入点名称

ARP： Allocation and Retention Priority 分配和保留优先权

ATSSS： Access Traffic Steering, Switching, Splitting 接入流量导向，转换，拆分

AUTN： Authentication Token，认证令牌

BMI： Bridge Management Information 桥管理信息

CM： Connection Management 连接管理

DRX：Discontinuous Reception，非连续接收，主要是节省终端的功耗

DNAI： DN Access Identifier 数据网络接入标识符

DRB： Data Radio Bearer，数据无线承载

SRB： Signalling Radio Bearers，信令无线承载

EAB：Extended Access Barring，扩展接入限制

EIR： 5G-Equipment Identity Register (5G-EIR) 5G设备标识注册设备

EPD： Extended protocol discriminator，扩展的协议描述符

EPS： Evolved Packet System 演进分组系统

E-UTRAN： Evolved Universal Terrestrial Radio Access Network，演进的通用陆地无线接入网络

FCS： frame check sequence 帧检查序列

FQDN：fully qualified domain name

GBR QoS： guaranteed flow bit rate，保证比特速率。使用 GBR 资源类型或延迟关键 GBR 资源类型并要求保证流量比特率的 QoS 流

GFBR： Guaranteed Flow Bit Rate 保证流量比特率

MFBR： Maximum Flow Bit Rate 最大流量比特率

GPRS： General Packet Radio Service，通用分组无线业务

HE：Home Environment，归属环境

HLR： Home Location Register，归属位置登记

VLR： Visitor Location Register，访问位置登记

HR： Home Routed，漫游接入，指漫游用户通过归属网络的接入获取归属网络提供的业务

IE： information element 信息元素

LBO： Local breakout 本地疏导。PDU 会话的漫游场景，指漫游用户通过受访网络的接入获取相应的业务，业务的提供者可以是归属网络，也可以是受访网络。其中 PDU 会话锚点及其控制 SMF 位于服务 PLMN（VPLMN）中

LMF： Location Management Function 本地管理功能

MA： Multi-Access 多接入

MCC： Mobile Country Code 移动国家码

MDBV： Maximum Data Burst Volume 最大数据突发量

MICO：Mobile Initiated Connection Only，仅移动端发起的连接

MNC： Mobile Network Code 移动网络码

MPS： Multimedia Priority Service 多媒体优先级服务

MCS： Mission Critical Service 关键数据服务

MPTCP：MultiPath TCP

MT： mobile terminated 移动终端

NAI： Network Access Identifier 网络接入标识符

NB-IoT： Narrow Band Internet of Things，窄带物联网

NPLI： Network Provided Location Information，网络提供的位置信息

RNL： Radio Network Layer，无线电网络层

TNL： Transport Network Layer，传输网络层

PCC： Policy and Charging Control 策略和计费控制

PDB：Packet Delay Budget 包延迟预算

PDN： Packet Data Network 分组数据网络

PDI： Packet Detection Information，包探测信息

PDR： Packet Detection Rule 包检测规则

FAR： Forwarding Action Rules 转发行为规则

MAR：Multi-Access Rules 多接入规则

URR： Usage Reporting Rules 使用报告规则

QER： QoS Enforcement Rules Qos 实施规则

PER：Packet Error Rate 误包率

PFD： packet Flow Descriptions，数据包流描述

PLMN，Public Land Mobile Network 公共陆地移动网，一般特指某个运营商的网络覆盖区域

RPLMN： Registered PLMN 已登记PLMN

HPLMN： Home PLMN 归属 PLMN，终端 USIM 卡上的 IMSI 号中包含的 MCC 和 MNC 与 HPLMN上的 MCC 和 MNC 是一致的

VPLMN：Visited PLMN 访问 PLMN，为终端用户访问的 PLMN。其 PLMN 和存在 SIM卡中的 IMSI 的 MCC，MNC 是不完全相同的。当移动终端丢失覆盖后，一个 VPLMN 将被选择

PMF：Performance Measurement Functionality 性能测量功能

PMC： Port Management Container 端口管理容器

PPD： Paging Policy Differentiation

PPI：Paging Policy Indicator

PSA： PDU Session Anchor PDU PDU 会话锚点

P-CSCF： Proxy-Call Session Control Funtion 代理呼叫会话控制功能，是 IMS 拜访网络的统一入口点。所有 IMS 终端发起和终止于 IMS 终端的会话消息都要通过 P-CSCF。P-CSCF 作为一个 SIP Proxy，负责与接入网络无关的用户鉴权与 IPSec 管理，网络防攻击与安全保护，为节约无线网络资源进行 SIP 信令压缩与解压，用户的漫游控制，通过 PDF（Policy Decision Function）进行承载面的 NAT 与 QoS 等功能等

QFI：Qos Flow Identifier QoS流标识符

RAT： Radio Access Technologies 无线接入技术

RRC： Radio Resource Control，无线资源控制

RQA： Reflective QoS Attribute 反射式 Qos 属性

SDF： Service Data Flow 业务数据流

SEID： SEID Session Endpoint Identifier 会话端点标识符，在PFCP实体的IP地址上标识PFCP会话

F-SEID： Full Qualified SEID 全量会话端点标识，其包含 SEID 和 IP地址

SN： Serving Network，服务网络

SSC： Session and Service Continuity Mode 会话和服务连续模式

SSCMSP：SSC mode selection policy

S-NSSAI： Single Network Slice Selection Assistance information 单个网络切片选择协助信息，用于标识一个网络分片

SLA： Service Level Agreement，服务水平协议

SQN： Sequence number，序列号

SQNHE：Individual sequence number for each user maintained in the HLR/AuC， HLR / AuC中维护的每个用户的单独序列号

SQNMS： The highest sequence number the USIM has accepted， USIM接受的最高序列号

TA： Tracking Area 跟踪域

TAI： Tracking Area Identity 跟踪区域标识

TAG： Timing Advance Group 定时提前组

STAG： Secondary Timing Advance Group

TEID：Tunnel endpoint ID，隧道端点标识符

C-TEID： Common Tunnel Endpoint Identifier 公共隧道端点标识符

F-TEID：Full Qualified TEID 全量隧道端点标识

TFT： Traffic Flow Template 流量模板

TNAP：Trusted Non-3GPP Access Point

TNGF：Trusted Non-3GPP Gateway Function

TOS： Type of Service，服务类型

TSN：Time-Sensitive Networking

UAC： Unified Access Control，统一接入控制

URSP： UE Route Selection Policy， UE 路由选择策略

UDBC： UL/DL Buffering Controll， UL / DL 缓冲控制

USIM： Universal Subscriber Identity Module，统一签约验证模块

VCC： Voice Call Continuity 语音呼叫连续性

W-AGF：Wireline Access Gateway Function 无线接入网关功能

XRES： Expected Response，预期响应

5GMM： 5GS mobility management 5G 系统移动管理

5GSM： 5GS session management 5G 系统会话管理

5G MOCN：5G Multi-Operator Core Network

1. Identifiers 身份标识系列

PEI： 永久设备标识符 Permanent Equipment Identifier，永久设备标识符，等同于 4G 的 IMEI，5G 系统每个 UE 分配一个永久设备标识符

SUCI： SUbscription Concealed Identifier，用户隐藏标识符，相当于加密的 IMSI，5G 首次注册使用

- SUCI = <MCC> + <MNC> + <秘钥组索引> + <加密部分>

SUPI： SUbscription Permanent Identifier，用户永久标识符，相当于 IMSI，终端的真实身份

GUAMI： Globally Unique AMF Identifier，全局唯一的 AMF 标识符 TS 23.003

- GUAMI = <MCC> + <MNC> + <AMF 区域 ID> + <AMF 设置 ID> + <AMF 指针>

5G-GUTI： Globally Unique Temporary UE Identity，全局唯一的临时 UE 标识，目的减少在通信中显示使用 UE 的永久性标识，提升安全性5G 全球唯一临时标识符

- 5G-GUTI = <GUAMI> + <5G-TMSI>

GPSI： Generic Public Subscription Identifier，通用公共用户标识，等同于 4G 的 MSISDN，SUPI 和 GPSI 之间不一定一一对应，用户如果访问不同的数据网络，就会存在多个 GPSI 标识，网络需要将外部网络 GPSI 与 SUPI 建立关系。NEF 可以实现 External GPSI 与 Inter GPSI 有映射关系，UDR 上保存有 Internal GPSI 与 SUPI 的映射关系

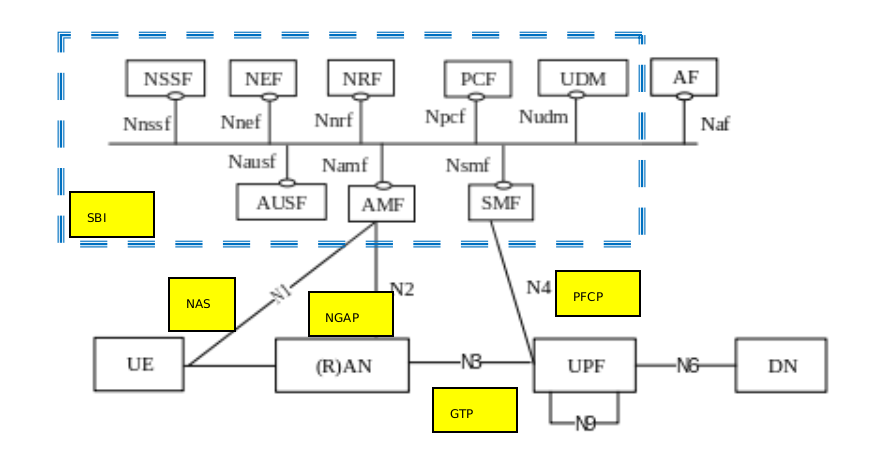

2. 协议系列

NGAP： NG Application Protocol，在 5G-AN 和 AMF 之间的应用层协议 TS 38.413

SCTP： Stream Control Transmission Protocol，在 AMF 和 5G-AN 之间 N2 传说信令消息 RFC 4960 [44]

GTP：GPRS Tunnel Protocol，GPRS隧道传输协议

GTP-U： GPRS Tunnelling Protocol for the user plane，用于用户平面的 GPRS 隧道协议

PFCP： Packet Forwarding Control Protocol，包转发控制协议

SCTP： Stream Control Transmission Protocol，流控制传输协议

DN： Data Network，数据网络

AMF： Access and Mobility Management Function，接入与移动管理功能

SMF： Session Management Function，会话管理功能

UPF： User Plane Function，用户平面功能

AUSF： Authentication Server Function，认证服务器功能

PCF： Policy Control Function，策略控制功能

NRF： Network Repository Function，网络仓库功能

UDM： Unified Data Management，统一数据管理

UDR： Unified Data Repository，统一数据仓库

NSSF： Network Slice Selection Function，网络切片选择功能

NWDAF： Network Data Analytics Function，网络数据分析功能

UDSF： Unstructured Data Storage Function，无结构化数据存储功能

NEF： Network Exposure Function，网络暴露功能

UCMF： UE radio Capability Management Function， UE 无线能力管理功能

AF： Application Function，应用用能

UE： User Equipment，用户设备

AN： Access Network，接入网络

RAN： Radio Access Network，无线接入网络

EIR： Equipment Identity Register，设备身份登记

CHF： CHarging Function，计费服务功能

AMF Access and Mobility Management Function 接入和移动管理功能

相当于 4GMME 的移动性管理功能，增加了 NAS 透传功能，包括注册管理，连接管理，可达性管理，移动性管理，接入鉴权，接入授权

合法监听

转发 UE 和 SMF 之间的 SM 消息，转发 UE 和 SMSF 之间的 SMS 消息

SMF Session Management Function 会话管理功能

相当于 4G MME 会话管理功能和 SGW-C / PGW-C

会话管理：UE IP 地址分配和管理，选择和控制 UPF，配置 UPF 的流量和定向，转发至合适目的网络

合法监听

计费和 Qos 策略控制

计费数据搜集

UPF User Plane Function 用户面功能

与 4G PGW-U / SGW-U 相比，UPF 支持 ULCL BP 功能

数据面锚点

报文路由和转发：报文解析和策略执行

流量使用上报

合法监听，主要指用户面收集

UDM Unified Data Management 统一数据管理功能

相当于 4G HSS 的功能

签约数据管理

用户服务 NF 注册管理

产生 3GPP AKA 鉴权参数

基于签约数据的接入授权

保证业务 / 会话连续性

5G Qos

Figure 5.7.1.5-1: The principle for classification and User Plane marking for QoS Flows and mapping to AN Resources

5G 采用 5QI 作为 Qos 的索引，所有的 5QI 分为三类承载

GBR 承载，和 LTE 保持一致
Non-GBR 承载，和 LTE 保持一致
Delay Critical GBR，5G 中新增，主要用户 URLLC 类业务

5QI 索引除了原有的优先级，时延和丢包率指示之外，还增加了 Data Burst Volume 和 Default Average Window 两个指示

Data Burst Volume：只用于 Delay Critical GBR 类型，作用是指示在时延范围内的最大数据大小
Default Average Window：用于 GBR 和 Delay Critical GBR 承载，作用是指示 GRBR 和 MFBR 速率计算的窗口
