NB-IOT PSM 、IDLE、TAU、eDRX 概念解析

NB-IOT 相关的概念：

**DRX:**寻呼周期，在此期间接收网络寻呼。收到网络寻呼后会转入连接态和网络进行数据交互。
默认的DRX最小的周期是1.28秒，最长是10.24秒。该时间由网络决定，UE不可配置。
DRX下UE主要监听寻呼信道和广播信道，（没有数据信道，数据信道是连接态下干的事情）。DRX下主要有NAS层来控制。

该状态适合对实时性要求较高，对功耗没有要求的情况下使用。

PTW:寻呼窗口，UE只有在寻呼窗口内才接收网络侧的寻呼。PTW外的时间不监听寻呼。

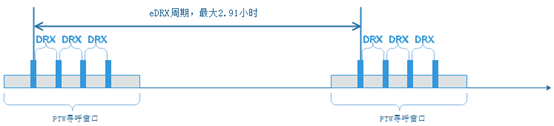

eDRX:扩展不连续寻呼周期。
默认的eDRX最小周期是20.48秒，最长周期为2.91小时。通过配置eDRX的周期来控制寻呼间隔的长短以达到省电的目的。但是最终的结果以网络下发的为准。

配置：AT+CERDXS指令配置 eg:AT+CEDRXS=1,5,"0101"
查询：AT+CEDRXS?

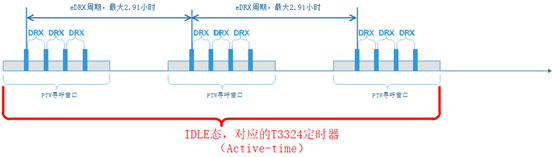

Idle态：eDRX的总和，在此状态下UE周期性的接收网络侧寻呼。可包含多个eDRX

Idle态的时间对应的是T3324定时器，该定时器可有指令发起申请，但最终以网络下发的为准。
AT+CPSMS=1,“01000011”（申请的TAU周期）,“01000011”（申请的Idle周期）

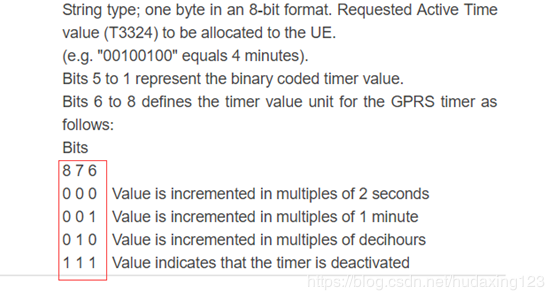

时间计算方法如下：

例如： 00101111 对应的时间T=1x(8+4+2+1)=15mins
高三位乘以（低五位的和）

注：目前移动卡支持配置T3324定时器，电信卡还不支持。在配置该指令前先用指令关闭射频功能（at+cfun=0），配置完成后在打开射频。

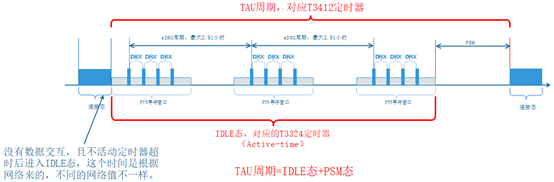

PSM：休眠状态，此时模块与网络断开，无法接收网络的下行数据，模块（BC26）内部除RTC外都断电停止运行，此时的功耗最低，可达到uA级。

不同的模块退出PSM的模式有所区别，但是TAU周期到达后都会从PSM状态中唤醒进入连接态。

实际中PSM的时间远远大于Idle态的时间。

注：TAU周期会随着数据上报往后延。在每次数据发送完毕后TAU计时器重新开始计时。

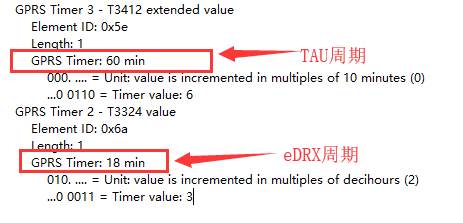

从Log中解析出的T3412和T3324定时器的值。

注：有时我们在解析网络下发的数据时发现没有T3324这个定时器的值，那么此时的模块是进入不了PSM的。

问：如何确保模块在PTW的时候能收到网络侧的寻呼？
答：UE在和网络侧交互数据时，网络会把下一次寻呼的时间下发给UE，UE内部的定时器开始启动，网络侧的定时器也开始启动，时间到达后网络侧下发数据，UE启动监听。这个动作的完成需要UE内部的定时器十分精准否则会错过网络侧的寻呼。

问：如何让模块快速进入PSM模式，达到省电？
答：目前采用UDP数据传输，可以是使用RAI的功能，让模块发送完数据后请求网络释放Release ,让模块快速进入Idle态，之后在关闭eDRX就可以让模块快速进入PSM，从而达到省电的目的。以上操作都可以通过AT命令来实现（前提是网络支持配置）。

如有不正确的地方欢迎指出，谢谢！
欢迎交流：873065315
