  摘要：

联通、电信共建共享场景下，5G存在2个频点。由于现网设备厂家5G基站版本和终端软件版本不支持NSA组网架构下的NR异频切换。因此，需要通过NSA用户提前删除与运营商A的SCG辅载波、完成共享锚点间异频切换、再添加运营商B的SCG辅载波，流程较长，且会影响共享方的5G覆盖和用户感知。采用5G同频组网的方案，可有效的解决了当前NSA架构下NR无法切换影响用户感知的问题。

01

研究背景

随着联通、电信5G网络共建共享的持续推进，在联通和电信承建区边界，由于设备厂家5G基站和5G终端当前版本不支持NR异频切换，会出现大量的联通、电信NR基站异频无法切换问题。同时共享方的NSA用户占用承建方的4G锚点时，可能存在4G同频干扰问题。因此，需要通过参数优化使NSA用户提前删除与运营商A的SCG辅载波、完成共享锚点间异频切换、再添加运营商B的SCG辅载波，此过程较长且复杂，影响5G用户感知。

联通、电信共建共享的5G基站为同设备厂家时，使用相同的GSCN和SSB频点，不仅可以解决当前无法异频切换的问题，同时同频切换较异频切缩短切换时长，大大提升了边界5G用户的感知。

02

5G NR异频场景下的边界切换方案

共建共享边界场景

1)   总体原则：

做好边界规划，控制边界5G重叠覆盖范围，提前释放辅载波，避免同频干扰；

2)   边界规划：

边界规避在非密集区域和重点用户区域，避免厂家间5G室分插花；

3)   边界优化：

针对边界重点场景进行优化，通过RF优化控制边界区域NR重叠覆盖范围，尽量让NSA终端提前释放5G辅载波，切换后延迟增加辅载波，避免同频干扰，可通过调整4G B1和5G A2门限，边界区域提前释放NR，保持B1门限高于A2门限，避免频繁添加和删除NR。

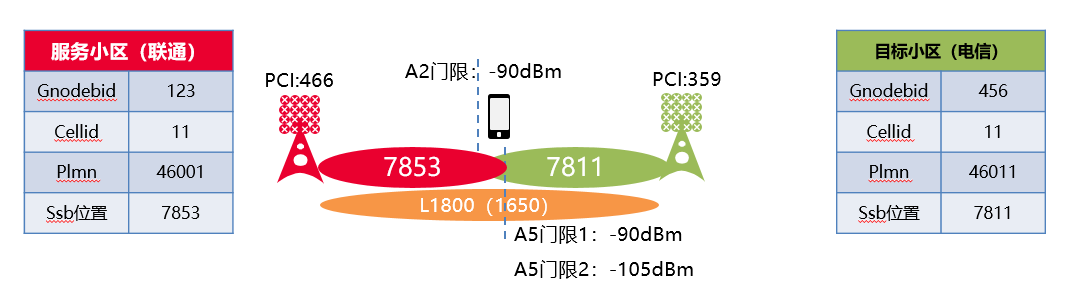

图1 异频场景切换

共建共享边界当前使用的方案

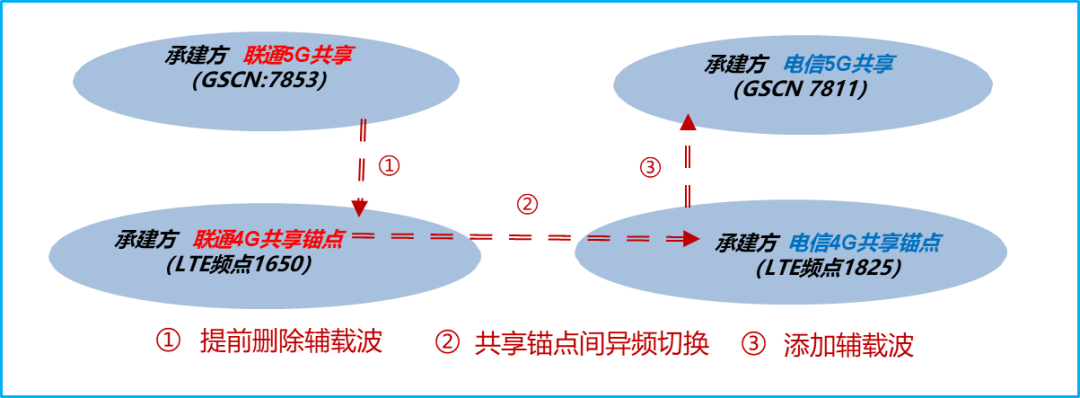

图2 异频切换流程图

边界切换：

承建方采用默认锚点优选策略，不考虑NR覆盖，承建方NSA和使用方NSA用户在边界区域只在锚点间切换，避免多次回落的异频切换。

影响：

①共享方5G覆盖范围变小；

②共享方NSA用户提前删除与运营商A的SCG辅载波、完成共享锚点间异频切换、再添加运营商B的SCG辅载波，此过程较长，影响5G用户感知。

现场测试情况：

1)5G终端用户在联通、电信承建区边界，占用承建方4G锚点和5G辅载波做业务，继续向另一方覆盖区域移动时，由于达到承建方4G的异频切换门限，网络先下发删除原5G SCG辅载波流程。

图3 删除原5G SCG辅载波流程图

2)原5G SCG辅载波流程结束后，触发联通、电信锚点间异频切换

图4 异频切换流程图

3)锚点切换完成后，达到另一方的SCG添加门限，并上报B1事件，启动添加5G辅载波流程，并成功添加，占用5G。

图5 添加5G辅载波流程图

03

联通、电信双方5G SSB同频调整方案

联通、电信双方将联通将其承建区内的所有5G基站GSCN和SSB调整为电信的5G基站频点，即联通将GSCN由7853调整为7811，调整后联通、电信SSB为同频。

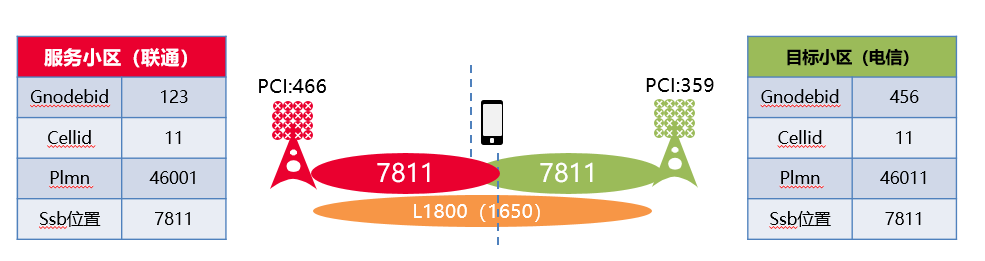

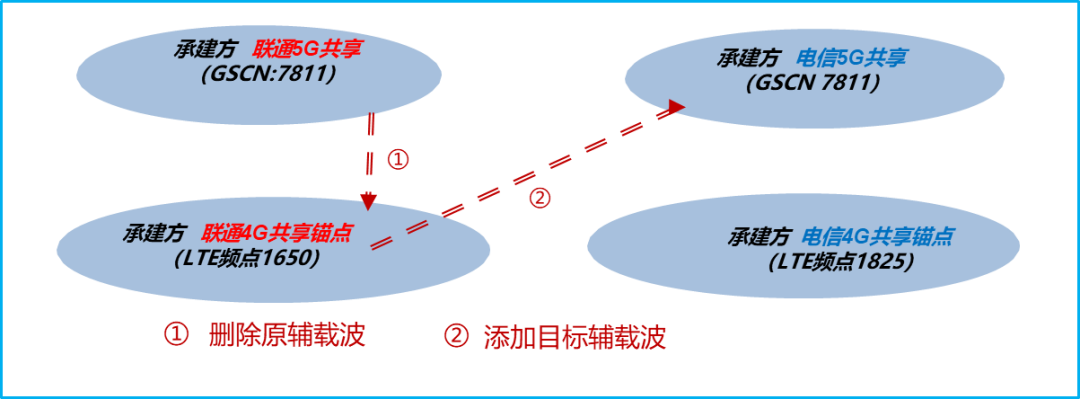

图6 同频场景切换

SSB调整为同频后，NSA用户在运营商承建区边界5G采用同频切换，边界切换流程简化。

图7同频切换流程

联通SSB翻频为电信同频，需要完成5G侧频点、邻区描述中信息修改，同时需要完成4G测NR试邻频点、邻区描述及SCG频点配置更新。

联通5G基站修改SSB频域位置为7811

MOD NRDUCELL: NrDuCellId=X, DuplexMode=CELL_TDD, FrequencyBand=N78, UlNarfcn=630000, DlNarfcn=630000, SsbDescMethod=SSB_DESC_TYPE_GSCN, SsbFreqPos=7811;

联通5G基站修改NR外部邻区描述

MOD NREXTERNALNCELL: Mcc="460", Mnc="01", gNBId=X, CellId=X, SsbDescMethod=SSB_DESC_TYPE_GSCN, SsbFreqPos=7811;

联通LTE基站修改NR相邻频点

MOD NRNFREQ: LocalCellId=X, DlArfcn=627264;

联通LTE基站修改NR外部小区

MOD NREXTERNALCELL: Mcc="460", Mnc="01", GnodebId=X, CellId=X, DlArfcn=627264;

联通LTE基站修改NR SCG频点配置

MOD NRSCGFREQCONFIG: PccDlEarfcn=X, ScgDlArfcn=627264;

联通LTE基站修改NR MFBI频点相关配置

MOD NRMFBIFREQ: DlArfcn=627264, FrequencyBand=n78, objId=0;

选择电联边界2个5G站点试点，将联通5G站点的SSB调整与电信5G站同频。

3.3.1验证测试

联通NSA用户占用电信5G小区(SSB频点为627264，PCI为190)，移动至联通承建区后4G锚点未变，5G完成SCG辅载波的切换，从PCI=190的小区切换占用PCI=136小区。

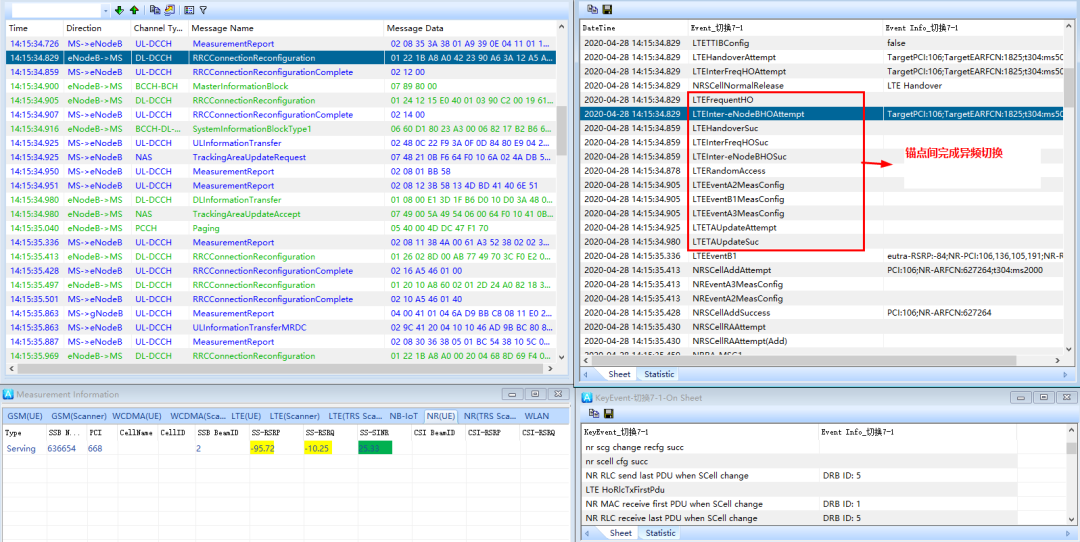

图8 同频切换信令图

3.3.2异频和同频方案的对比

1)速率损失

排除异常值，5G异频切换速率损失74%左右，5G同频切换速率损失19%，同频切换优于异频切换。

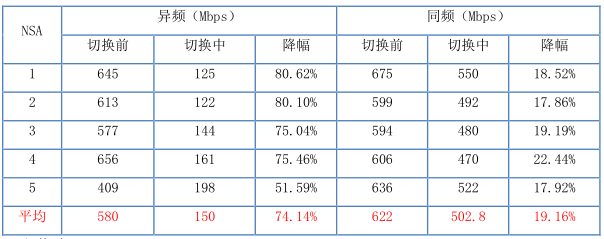

表1 速率对比数据

2)切换时延

排除异常值，异频切换时延较同频切换增加1617ms。

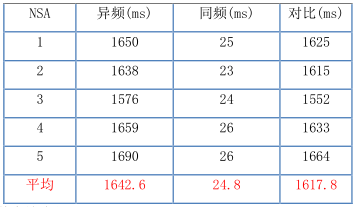

表2 切换时延数据

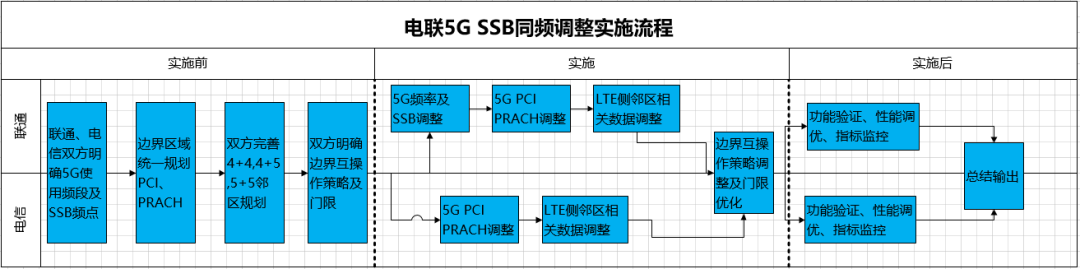

图9同频调整实施流程图

1)   SSB同频方案调整实施前：

联通、电信双方明确SSB同频改造方案，如：双方使用同一频段、相同的SSB频点；

因为联通、电信双方SSB同频，承建的边界区域需要统一规划PCI、PRACH等；

联通、电信双方SSB同频改造前，需要规划完整的4G+4G,4G+5G，5G+5G的邻区；

承建的边界区域，需要明确互操作策略及互操作门限；

2)   SSB同频方案调整实施：

联通侧完成5G站点SSB调整、并更新4G侧相关数据(如NR邻频点、邻区描述及SCG频点配置等)；

联通侧完成边界站点PCI和PRACH调整，并完善4G+5G，5G+5G的邻区；

电信侧完成边界站点PCI和PRACH调整，并完善4G+5G，5G+5G的邻区；

电信侧试完成4G侧相关数据(如NR邻频点、邻区描述及SCG频点配置等)更新;

联通、电信双方同时完成边界互操作策略及门限调整；

联通、电信双方完成4/5G相关功能验证测试；

3)   SSB同频方案调整实施后：

联通、电信双方进行4/5G性能指标监控及优化；

边界区域4/5G网络性能调优；

04

总结

共建共享联通、电信5G基站使用相同的GSCN和SSB，可以解决联通、电信共建共享边界同厂家设备异频切换问题，且同频切换较异频切换缩短切换时长，可以有效提升5G用户感知。通过联通、电信5G共享基站频点的统一调整，取得良好的效果，对5G共建共享基站的开通优化，具有一定的指导和借鉴。

参考文献

[1]  3GPP TS 22.011 Service accessibility, ftp://ftp.3gpp.org/specs/2019-03/Rel-15/22_series/22011-f50.zip (2018-9-21).

[2]  3GPP TS 23.501 System Architecture for the 5G System, ftp://ftp.3gpp.org/specs/2019-03/Rel-15/23_series/23501-f50.zip (2019-3-25).

[3]  3GPP TS 23.502 Procedures for the 5G System, ftp://ftp.3gpp.org/specs/2019-03/Rel-15/23_series/23502-f50.zip (2019-3-25).

[4]  3GPP TS 37.340. Evolved Universal Terrestrial Radio Access (E-UTRA) and NR. Multi-connectivity. Mar 2019.

[5]  3GPP TS 38.322. NR. Radio Link Control (RLC) protocol specification. Mar 2019.

[6]  3GPP TS 38.323. NR. Packet Data Convergence Protocol (PDCP) specification. Mar 2019.

[7]  龙青良，5G共建共享技术方案及优化探讨[J]. 2019年中国联通网络技术大会，2019.11.

[8]  黄小光，董俊华，汪伟，等.采用MassiveMIMO进行5G覆盖试点 规划［J］ .电信工程技术与标准化，2017(8)：55-59.

作者简介：

张国光：毕业于中国矿业大学，高级工程师。现工作于中国联通江苏省分公司 5G共建共享工作组。

 姚建华：毕业于哈尔滨工业大学，高级工程师，硕士。现工作于中国联通江苏省分公司 网络部。

赵煜：毕业于南京邮电大学 硕士 现就职于中国联通江苏省分公司  5G共建共享工作组

黄进，女，毕业于南京邮电大学中级工程师。现就职于中国联合网络通信有限公司江苏省分公司5G共建共享工作组。
