一、前言

二、OAI gNB部署

3.1 射频板卡OXG-SDR4100安装

3.2 射频卡驱动安装

3.3 OAI基站下载编译源码

3.3.1 依赖库的安装

3.3.2 OAI基站编译

3.4 OAI基站的配置

3.5 OAI基站的启动

一、前言

在上一篇文章中已经完成了5G核心网的部署，本篇文章将介绍OAI 5G基站的部署过程。

二、OAI gNB部署

3.1 射频板卡OXG-SDR4100安装

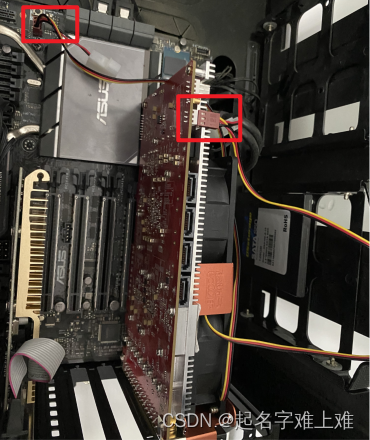

射频卡拿到后，将其插入基站主机的PCIE接口中，风扇也装在射频卡旁边降温。风扇可直接由主机供电。如下图所示：

将风扇和射频卡安装好后，开机后执行如下图所示

复制代码

1
lspci |grep Xilinx

看到如上信息，表示射频板卡已安装成功。

3.2 射频卡驱动安装

复制代码

1
2
3
4
5
6
7
8
git clone http://git.opensource5g.org/openxg/dma_ip_drivers.git
cd dma_ip_drivers
git checkout oxgrf
cd dma_ip_drivers/XDMA/linux-kernel/xdma
make
cd ../tests
sudo ./load_driver.sh 4

3.3 OAI基站下载编译源码

3.3.1 依赖库的安装

OpenAirInterface自带的一些依赖库由于网络问题可能无法下载，可以使用OpenXG本地托管的第三方库下载编译。

复制代码

1
2
3
4
5
6
git clone http://gitlab.openxg.org.cn/openxg/OpenXG-Install.git
cd OpenXG-Install/
sudo apt update
sudo apt upgrade
sudo ./install.sh

3.3.2 OAI基站编译

复制代码

1
2
3
4
5
6
7
git clone http://gitlab.openxg.org.cn/openxg/ran.git
cd ran
git checkout dev
#切换到dev分支
cd ran/cmake_targets/
sudo ./build_oai --gNB -w OXGRF #使用OXGRF编译基站gNB

编译完成如下图所示：

3.4 OAI基站的配置

进入基站的目录:

复制代码

1
2
3
4
5
cd ran/
cd targets/PROJECTS/GENERIC-NR-5GC/CONF
ls -l |grep oxgrf
vim gnb.sa.band78.fr1.106PRB.oxgrf.conf #可使用此配置文件

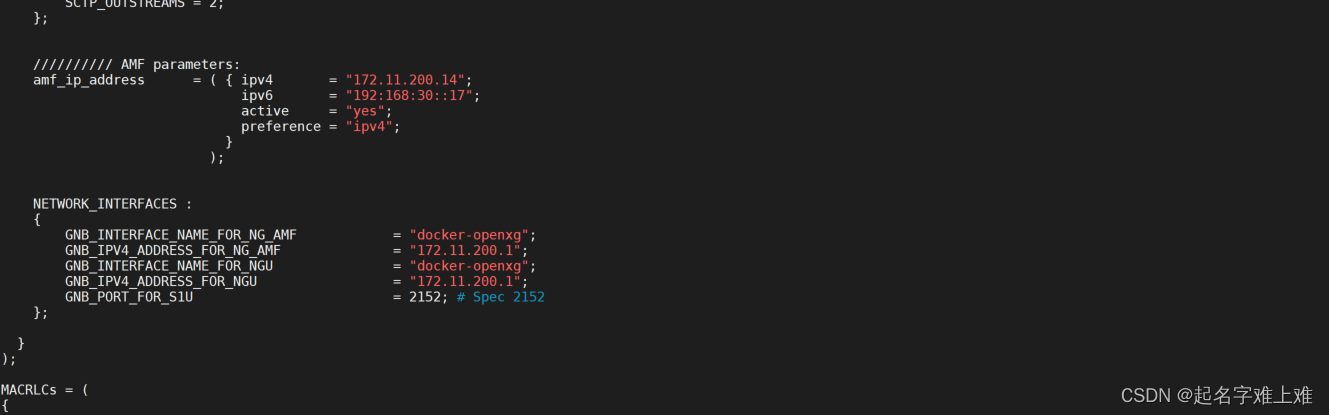

如下图所示：

可以根据自己需求，自行修改amf地址，以及N2、N3所绑定的地址。

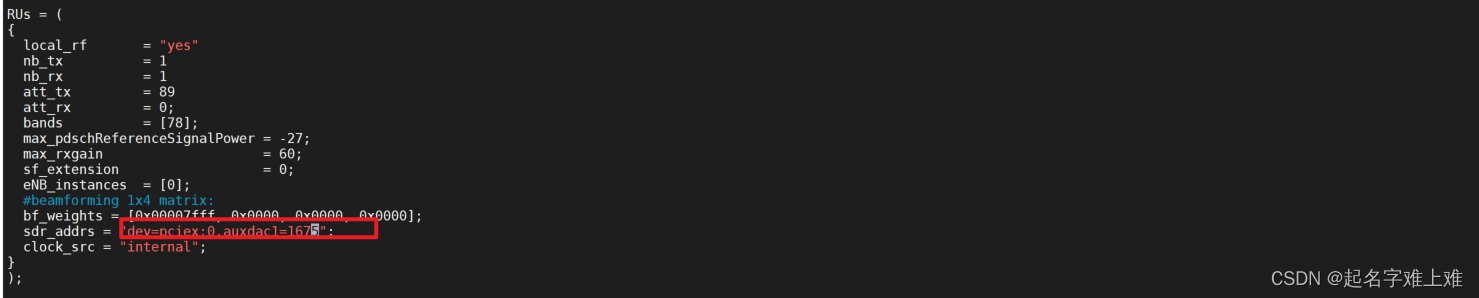

另外需要注意的是板卡的频偏（板卡频偏在射频卡表面有写着）写在配置文件中：

3.5 OAI基站的启动

修改完这些配置后，运行基站：

复制代码

1
2
3
cd ran/cmake_targets/ran_build/build
sudo ./nr-softmodem --sa -O ../../../targets/PROJECTS/GENERIC-NR-5GC/CONF/gnb.sa.band78.fr1.106PRB.oxgrf.conf

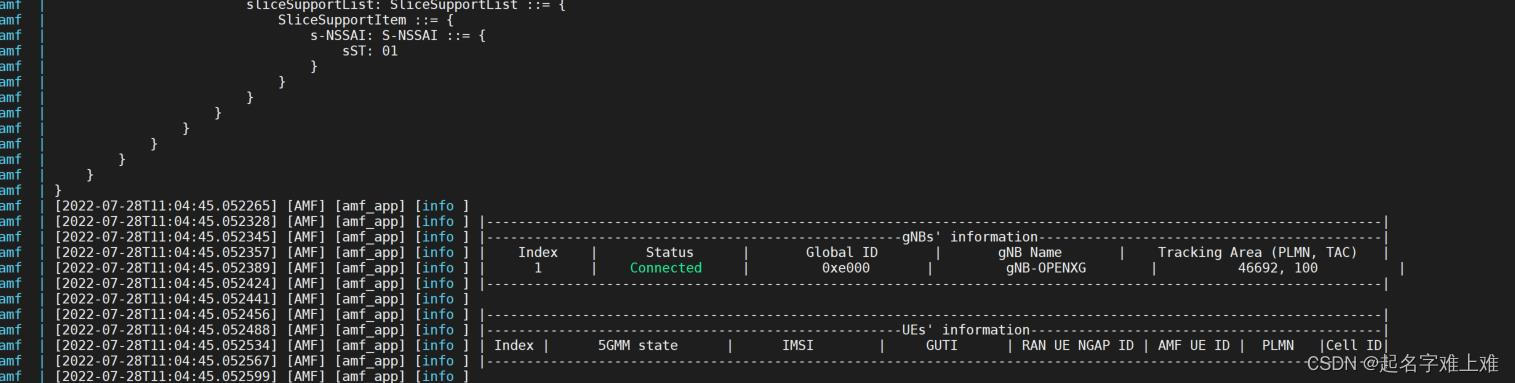

在amf的log中可看到基站接入如下图：
