本文分析 PCF 中的 Session Management Policy Control Service 会话管理策略控制服务

    会话管理策略控制服务通过策略控制功能（PCF）向 NF 服务使用者（即 SMF）执行会话相关策略和 PCC 规则的提供，更新和删除。会话管理策略控制服务可用于计费控制，策略控制和/或应用程序检测和控制。会话管理策略控制服务适用于以下情况：

  -  在非漫游情况下 SMF 与 PCF 交互

  -  在本地疏导漫游情况下  V-SMF 与 V-PCF 交互

  -  H-SMF 与 H-PCF 交互在归属地场景

1. Service Architecture 服务架构

    会话管理策略控制服务由 PCF 提供给使用者，唯一已知的 NF 服务使用者是 SMF（针对的时会话管理服务）。

2. Network Functions 网络功能

    PCF 负责策略控制决策和基于流的计费控制功能。 PCF 提供以下内容：

    -  针对 SMF，应用程序和业务数据流检测，门控，QoS，基于流的计费，流量控制，使用监视控制，接入网络信息报告和 RAN 支持信息的策略。

    PCF 做出的策略决策可能基于以下一项或多项：

    -  从 AF 获得的信息，例如会话，媒体和订阅相关信息

    -  公 UDR 获得的信息

    -  从 AMF 获得的信息，例如 UE 相关和接入相关信息

    -  从 SMF 获得的信息

    -  从 NWDAF 获得的信息

    -  从 NEF 获得的信息

    -  从 CHF 获得的信息

    -  PCF 预先配置的策略上下文

   2.1 NF 服务消费者（针对 SM 相关）

    SMF负责从 PCF 实施与会话管理相关的策略决策，与服务流检测，QoS，计费，门控，流量使用情况报告和流量控制相关

    SMF 应该支持：

    -  向 PCF 发送会话相关属性

    -  从 PCF 请求以及接收 PCC 规则

    -  绑定业务数据流到 Qos 流，其定义在 TS 29.513

    -  从 PCC 规则中导出规则，然后将这些规则提供给 UPF 或从 UPF 中删除规则，其定义在 TS 29.244

    -  向 UE 推导 QoS 规则

    -  将 QoS 配置文件推向接入网络

    -  处理策略控制请求的触发

    -  处理 PDU 会话相关策略信息

3. Rules 规则

• PCC rules
• Session rule
• Policy Decision types

    规则是一组与 PDU 会话或业务数据流（即与 PCC 规则）相关的策略信息元素。

    定义了两种类型的规则：

    -  会话规则

    -  PCC 规则

    会话规则和 PCC 规则均由嵌入式信息元素以及作为该规则引用的对象（例如条件数据或使用情况监视策略数据类型）的一部分的信息元素组成。

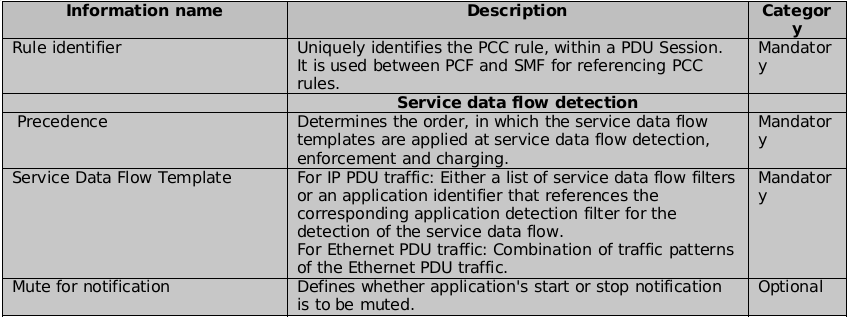

   3.1 PCC 规则

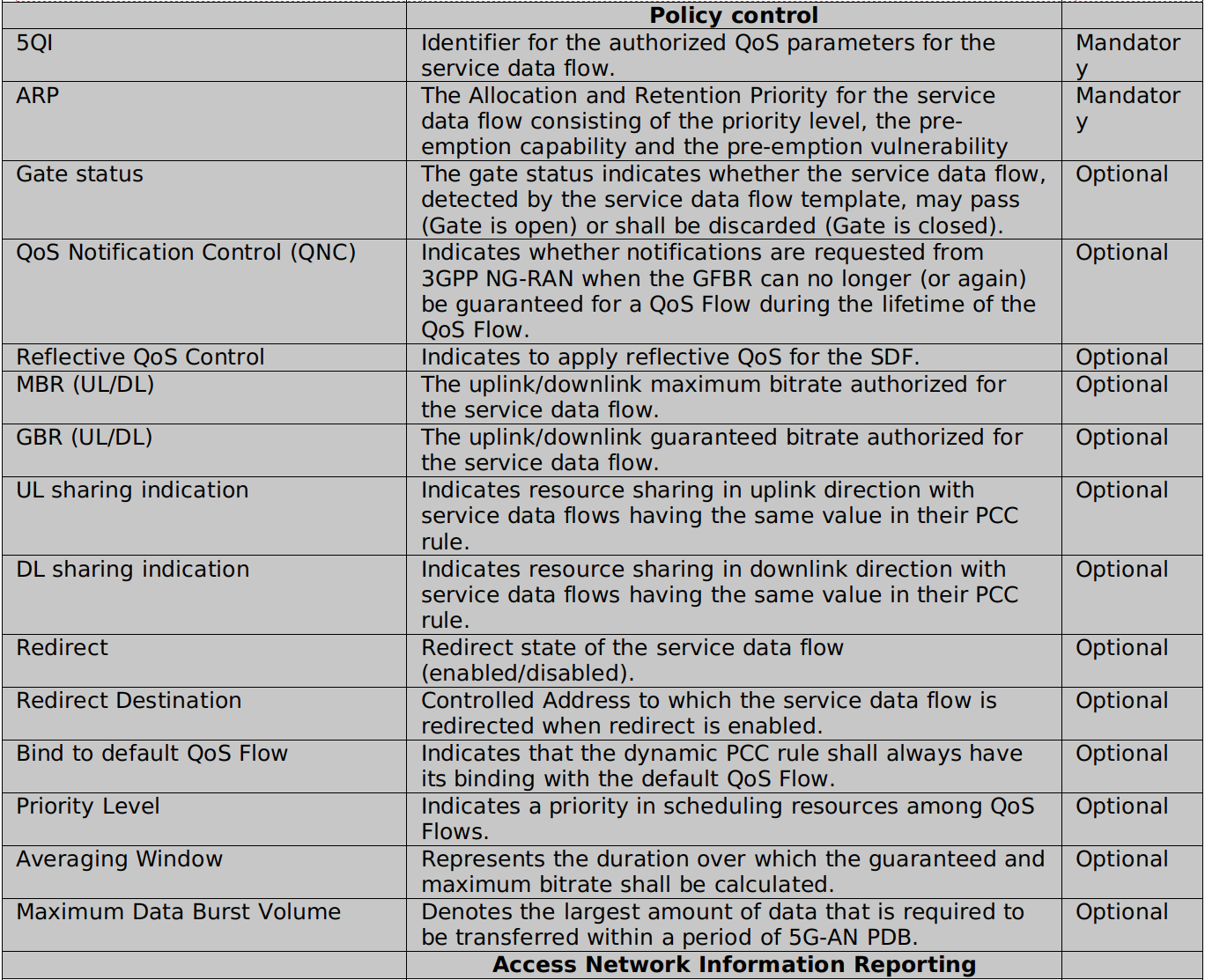

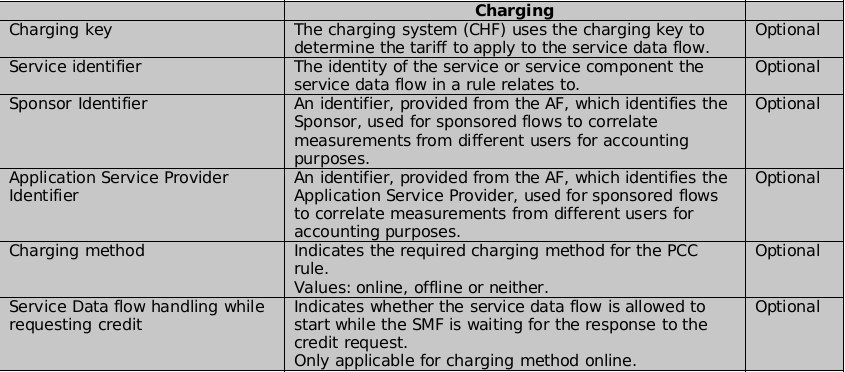

    PCC 规则是一组信息元素，能够检测业务数据流并提供用于策略控制和/或计费控制的参数，有两种类型的 PCC 规则，其定义在 3GPP TS 23.503

    -  动态 PCC 规则， 由PCF动态地提供给SMF。 这些PCC规则可以是预定义的，也可以在PCF中动态生成。 动态PCC规则可以随时应用，修改和删除。

    -  预先配置的 PCC 规则， 在SMF中预先配置的PCC规则。 PCF可以随时激活或禁用预定义的PCC规则。 可以对PCF中的预定义PCC规则进行分组，以允许PCF动态激活一组PCC规则。

   3.2 会话规则

    会话规则由与 PDU 会话关联的策略信息元素组成。会话规则可包括：

    - Session Rule ID;

    - Authorized Session AMBR;

    - Authorized Default QoS;

    - Reference to Usage Monitoring Data; and

    - Reference to Condition Data.

   3.3 Policy Decision types 策略决策类型

• Traffic control data definition
• QoS data definition
• Charging data definition

• UsageMonitoring data definition

    策略决策是一组描述特定决策类型的内聚信息元素，例如 QoS，计费数据等。策略决策可以链接到一个或多个 PCC 规则或一个或多个会话规则。PCC 规则或会话规则最多可以引用每种类型的策略决策的一个实例。

    策略决策如下定义类型：

    - Traffic control data;

    - QoS data;

    - Charging data; and

    - Usage Monitoring data.

    3.3.1 Traffic control data 流量控制数据

    流量控制数据定义了如何处理（例如阻止，重定向）与规则关联的流量数据流

    流量控制数据应包含：

    -  Traffic Control Data ID

    -  [ Flow status ]

    -  [ Redirect Information ]

    -  [ Mute Notification ]

    -  [ Traffic Steering Policy ID UL ]

    -  [ Traffic Steering Policy ID DL ]

    -  [ Routing requirements ]

    -  [ UP path change event subscription from the AF ]

    3.3.2 QoS data

    QoS 数据定义与规则相关的 QoS 参数（例如比特率），Qos 包含：

    -  QoS Data ID

    -  [ 5QI ]

    -  [ ARP ]

    -  [ QNC ]

    -  [ Maximum Packet Loss Rate UL ]

    -  [ Maximum Packet Loss Rate DL ]

    -  [ Maximum Bit Rate UL ]

    -  [ Maximum Bit Rate DL ]

    -  [ Guaranteed Bit Rate UL ]

    -  [ Guaranteed Bit Rate DL ]

    -  [ 5QI Priority Level ]

    -  [ Averaging window ]

    -  [ Maximum Data Burst Volume ]

    -  [ Bound to default QoS flow indication ]

    -  [ Resource Sharing Key UL ]

    -  [ Resource Sharing Key DL ]

    -  [ Reflective QoS attribute ]

    3.3.3 Charging data

    3.3.4 UsageMonitoring data

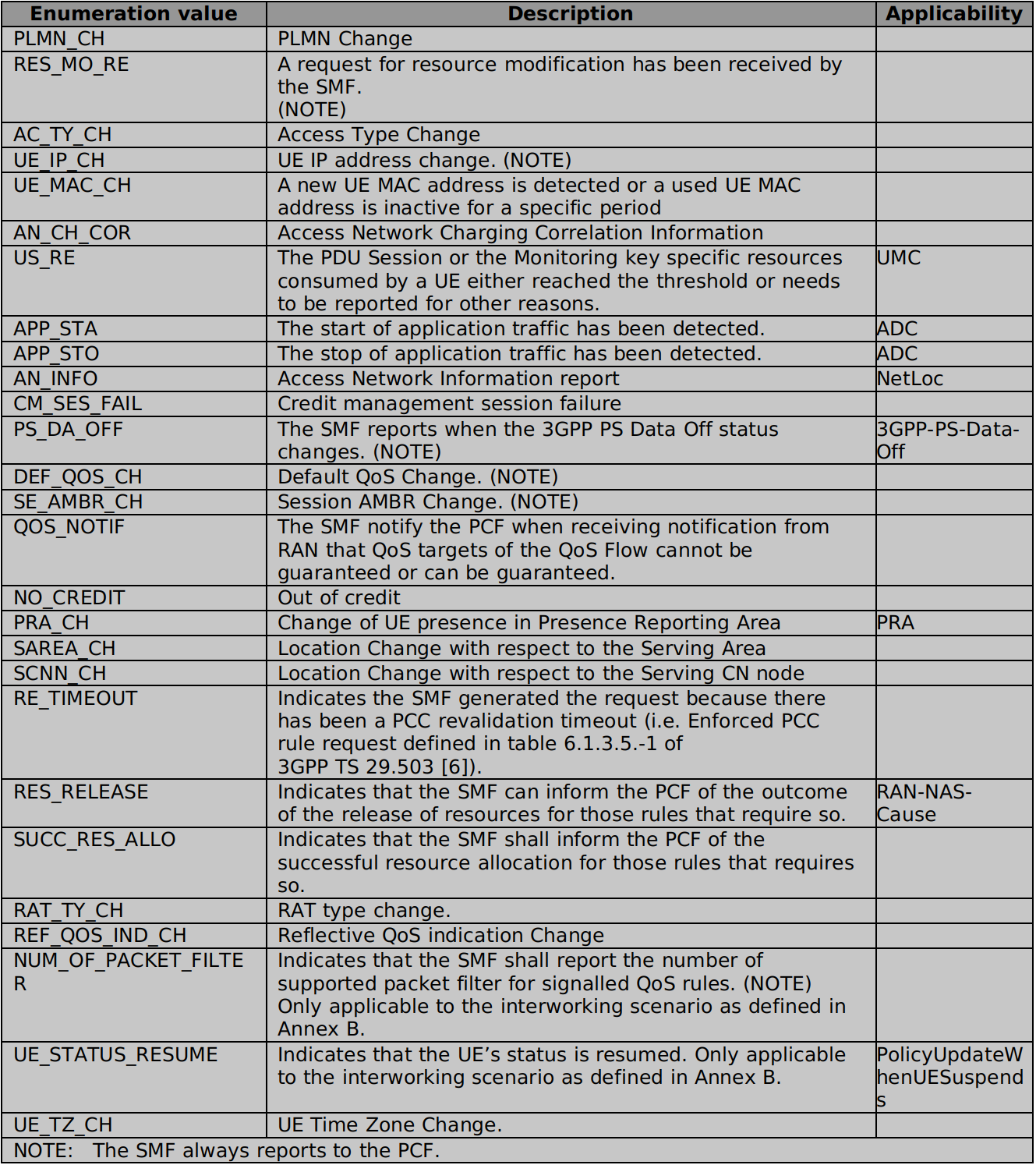

4. Policy control request trigger

    策略控制请求触发是 SMF 必须再次与 PCF 交互以进一步决定 PDU 会话的条件。 策略控制请求触发器被设计为在5.6.3.6节中定义的 Enumeration 类型。 PCF 可以在策略决策中提供一系列策略控制请求触发器，以订阅 SMF 中的触发器。

    当由于策略控制请求触发器的触发而使 SMF 与 PCF 交互时，SMF 应将已更改的相关属性与相应的触发器一起发送。

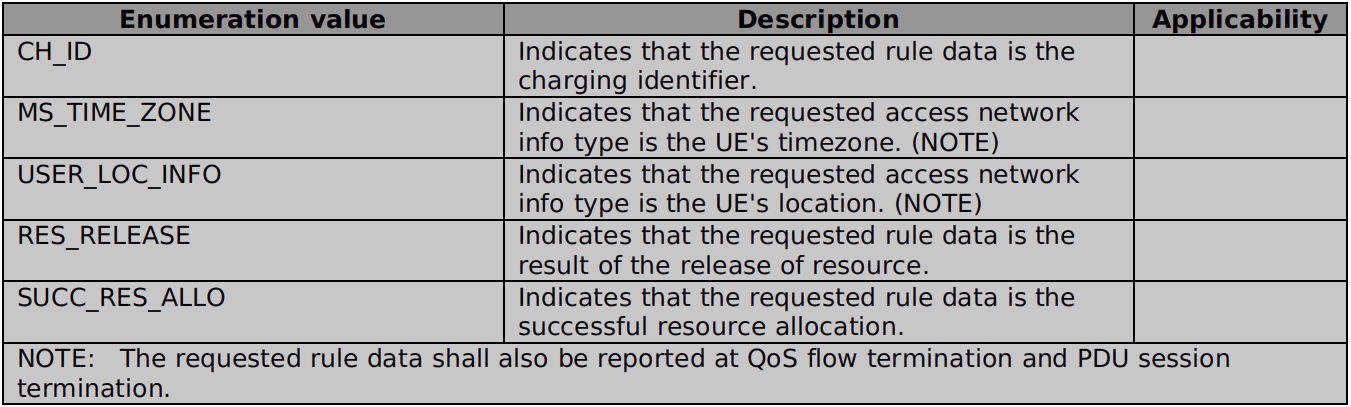

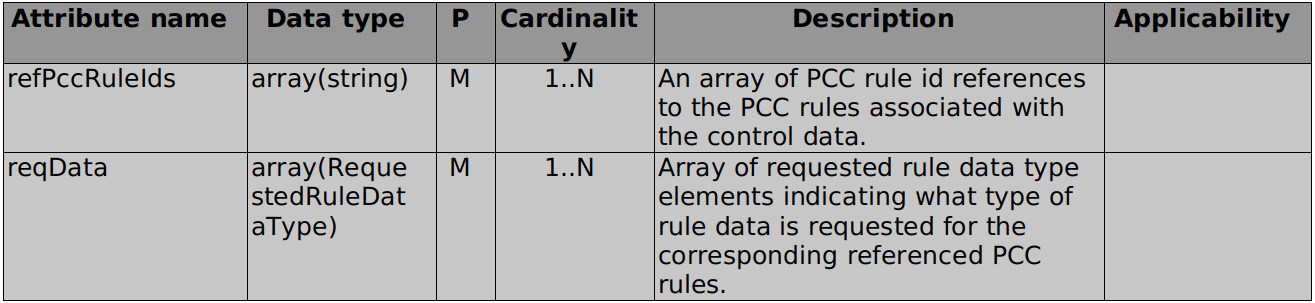

5. Requested rule data

    请求的规则数据由 PCF 与一个或多个 PCC 规则相关联的请求信息组成。 请求的规则数据被设计为策略决定的子资源，该属性称为“ lastReqRuleData”。 PCF 仅记录最后请求的规则数据。

    当请求规则数据时，PCF 将在“ lastReqRuleData”的“ reqData” 数组中包括为规则请求的数据类型，并且如果尚未设置触发器，还应提供相应的策略控制请求触发器。

    要求的规则数据的编码在5.6.2.24中进一步规定。

    当 SMF 收到请求的规则数据时，SMF 应向 PCF 报告相关 PCC 规则的相应信息。

6. Requested usage data

7. Condition data

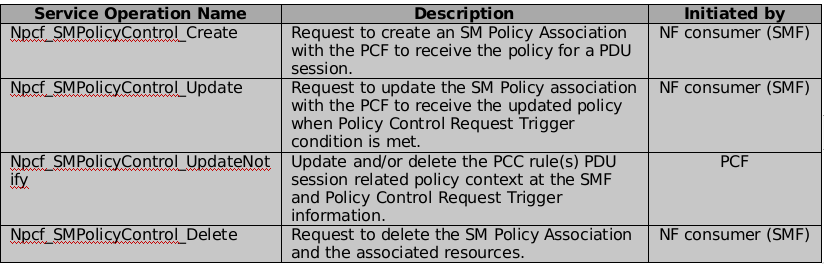

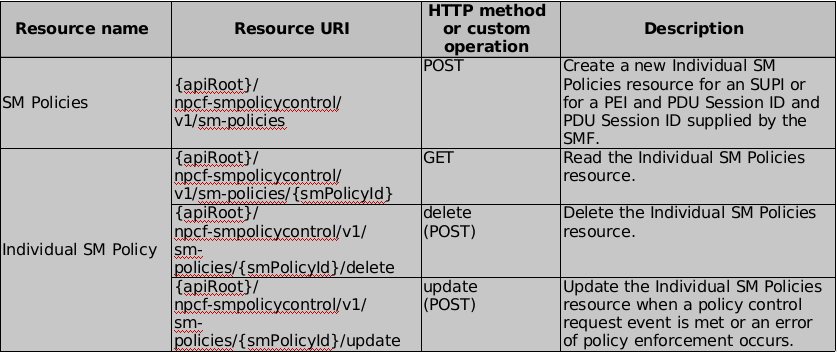

8. Service Operations

•     Npcf_SMPolicyControl_Create
•     Npcf_SMPolicyControl_UpdateNotify
•     Npcf_SMPolicyControl_Update
•     Npcf_SMPolicyControl_Delete

   Npcf_SMPolicyControl API： {apiRoot}/{apiName}/{apiVersion}/{apiSpecificResourceUriPart}

    - The {apiRoot} shall be set as described in 3GPP TS 29.501 [5].

    - The {apiName} shall be "npcf-smpolicycontrol".

    - The {apiVersion} shall be "v1".

    - The {apiSpecificResourceUriPart} shall be set as described in subclause 5.3.

   8.1 Npcf_SMPolicyControl_Create

    {apiRoot}/npcf-smpolicycontrol/v1/sm-policies

    Npcf_SMPolicyControl_Create 服务操作为 SMF 提供了请求与 PCF 建立对应的 SM 策略关联的方法。支持使用 Npcf_SMPolicyControl_Create 服务操作的以下过程：

    -  请求与PCF建立相应的 SM 策略关联

    -  提供 PCC 规则

    -  提供策略控制请求触发器

    -  为 PDU 会话提供计费相关信息

    -  提供重新验证时间

    -  每个 PDU 会话的策略设置和授权的 AMBR 实施

    -  授权的默认 QoS 的策略设置和实施

    -  为应用程序检测和控制提供 PCC 规则

    -  支持 3GPP PS Data Off

    -  支持 IMS 紧急会话

    -  请求使用情况监视控制

    -  接入网络计费标识符报告

    -  请求成功的资源分配通知

    -  提供 IP 索引信息

    -  协商 IMS 信令的 QoS 流

    -  PCF 资源清理

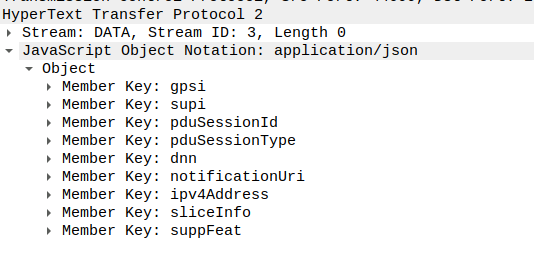

    SMF 必须在 HTTP POST 的有效载荷主体中包括 SmPolicyContextData 数据结构，以请求创建“单个 SM 策略”资源的表示形式。 如下所述创建“单个 SM 策略”资源

-  supi

-  pduSessionId

-  dnn

-  notificationUri

-  pduSessionType

-  pei

-  InterGrpIds

-  accessType

-  ratType

-  ipv4Address / ipv6AddressPrefix

-  ueTimeZone

-  subsSessAmbr

-  subsDefQos

-  numOfPackFilter

-  online

-  offline

-  chargingCharacteristics

-  accNetChId

-  chargEntityAddr

-  3gppPsDataOffStatus

-  refQosIndication

-  userLocationInfo

-  sliceInfo

-  qosFlowUsage

-  servingNetwork

-  servNfId

-  traceReq

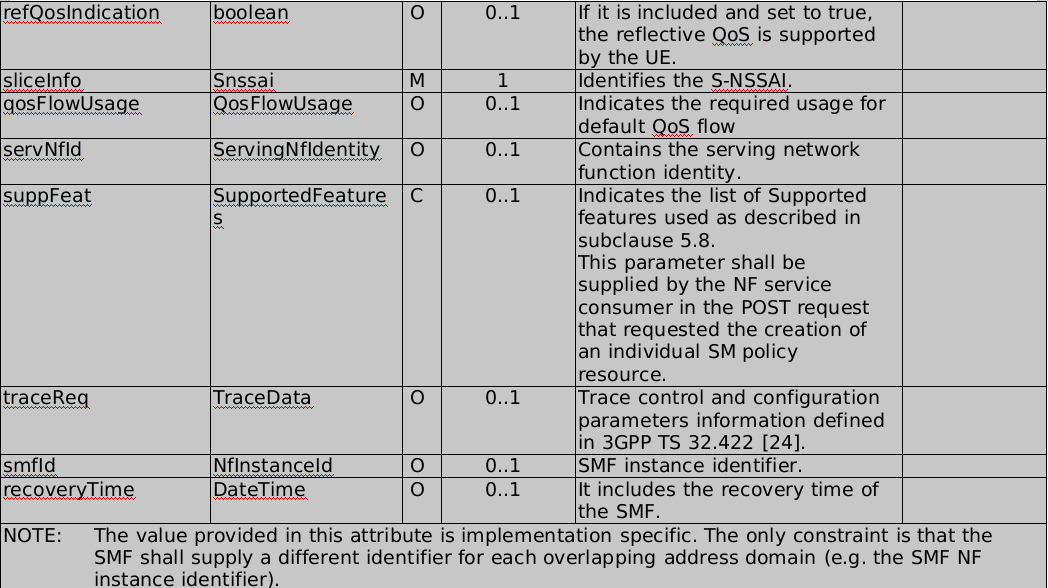

    8.1.1 SmPolicyContextData 数据结构

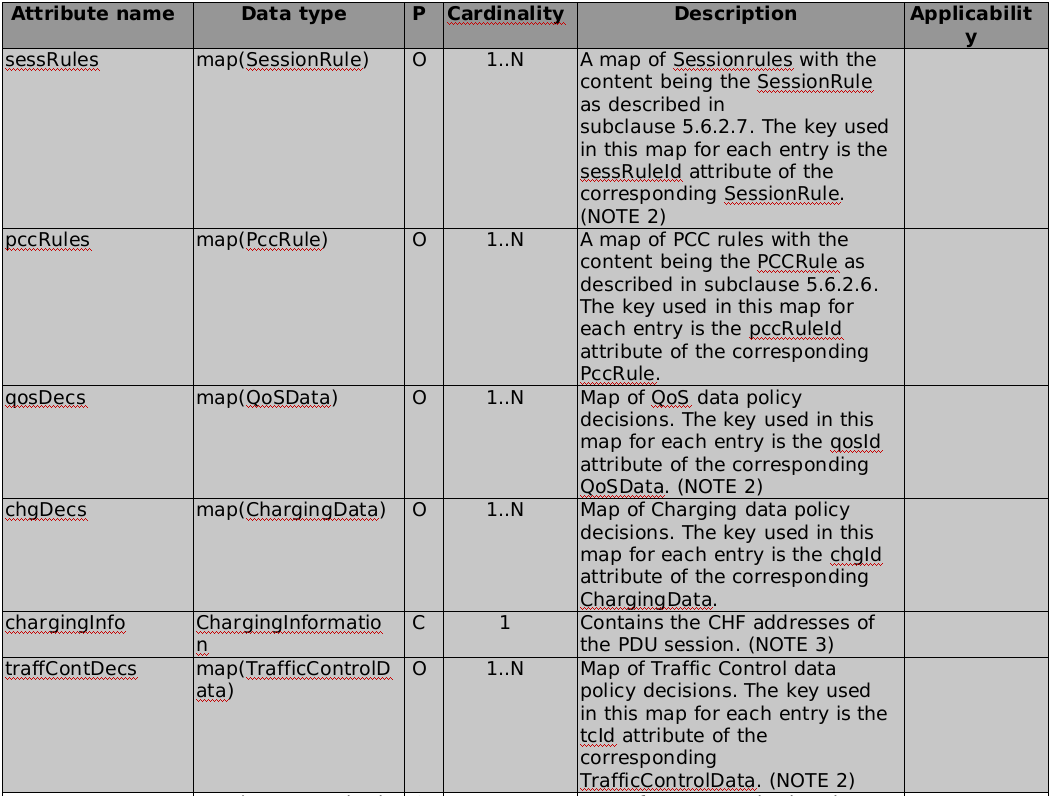

    8.1.2  SmPolicyDecision 数据结构

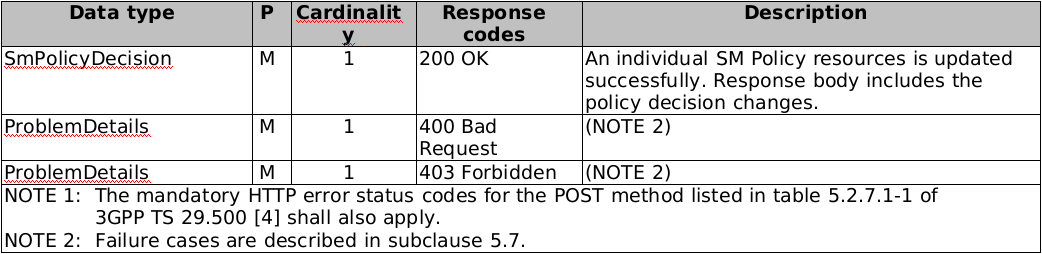

   8.2 Npcf_SMPolicyControl_Update

- Provisioning of PCC rules.

- Provisioning of policy control request triggers.

- Request the policy based on revalidation time.

- Policy provisioning and enforcement of authorized AMBR per PDU session.

- Policy provisioning and enforcement of authorized default QoS.

- Application detection information reporting.

- Indication of QoS Flow Termination Implications.

- 3GPP PS Data Off Support.

- Requst and report Access Network Information.

- Request Usage Monitoring Control and report Accumulated Usage.

- Ipv6 Multi-homing support.

- Request and report the result of PCC rule removal.

- Access Network Charging Identifier Request and report.

- Request and report the successful resource allocation notification.

- Negotiation of the QoS flow for IMS signalling.

- Notification about Service Data Flow QoS target enforcement.

   8.3 Npcf_SMPolicyControl_Delete

    {apiRoot}/npcf-smpolicycontrol/v1/sm-policies/{smPolicyId}/delete

- Deletion of the policy context associated with a PDU session.

- Report Accumulated Usage.

- Report Access Network Information.

    8.3.1 SmPolicyDeleteData 结构体

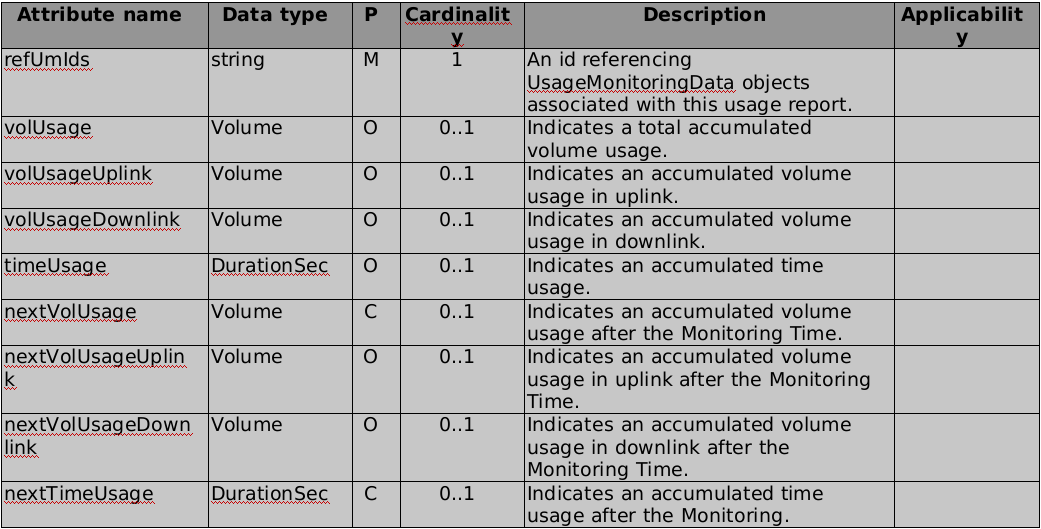

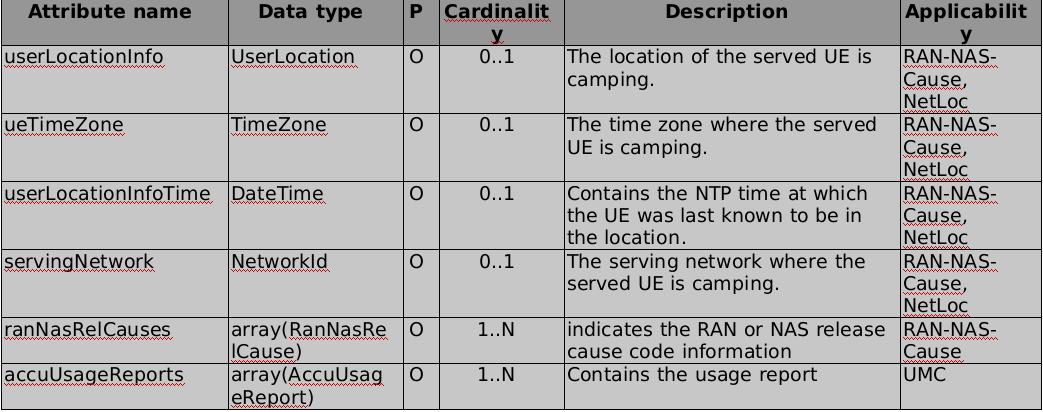

    8.3.2 AccuUsageReport 结构体

    3GPP TS 29.512: "5G System; Session Management Policy Control Service; Stage 3"
