模电学习笔记（十六）
程控增益放大器（PGA）
程控增益放大器，就是通过MCU进行数字控制增益的放大器，现如今大多数的程控增益放大器，价格都比较高，并且普遍带宽小。
所以我们通过一种简化的方式做成一个简单的程控增益放大器。如下图：

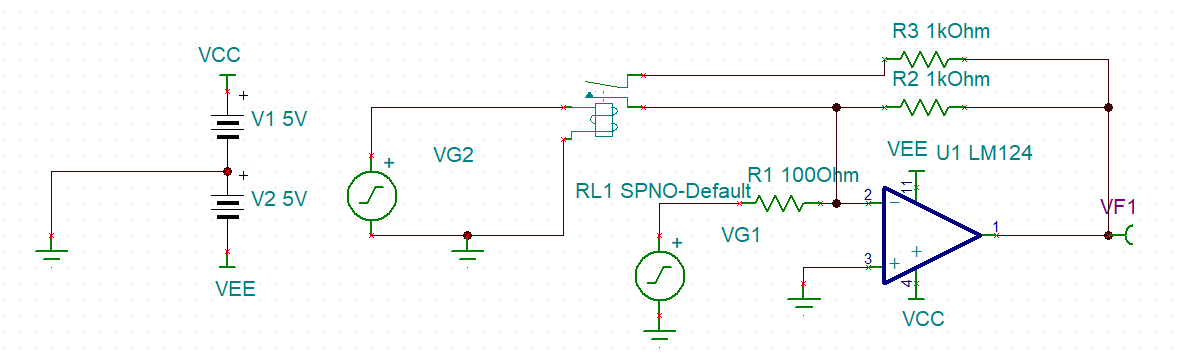

通过上图我们可以看见，我们通过调节反馈电阻的大小，来控制增益。通过继电器调节反馈电阻， 图中只有两种情况，如果反馈电阻多，继电器多，那么就可实现多量程的调节。VG2是模拟MCU控制继电器。

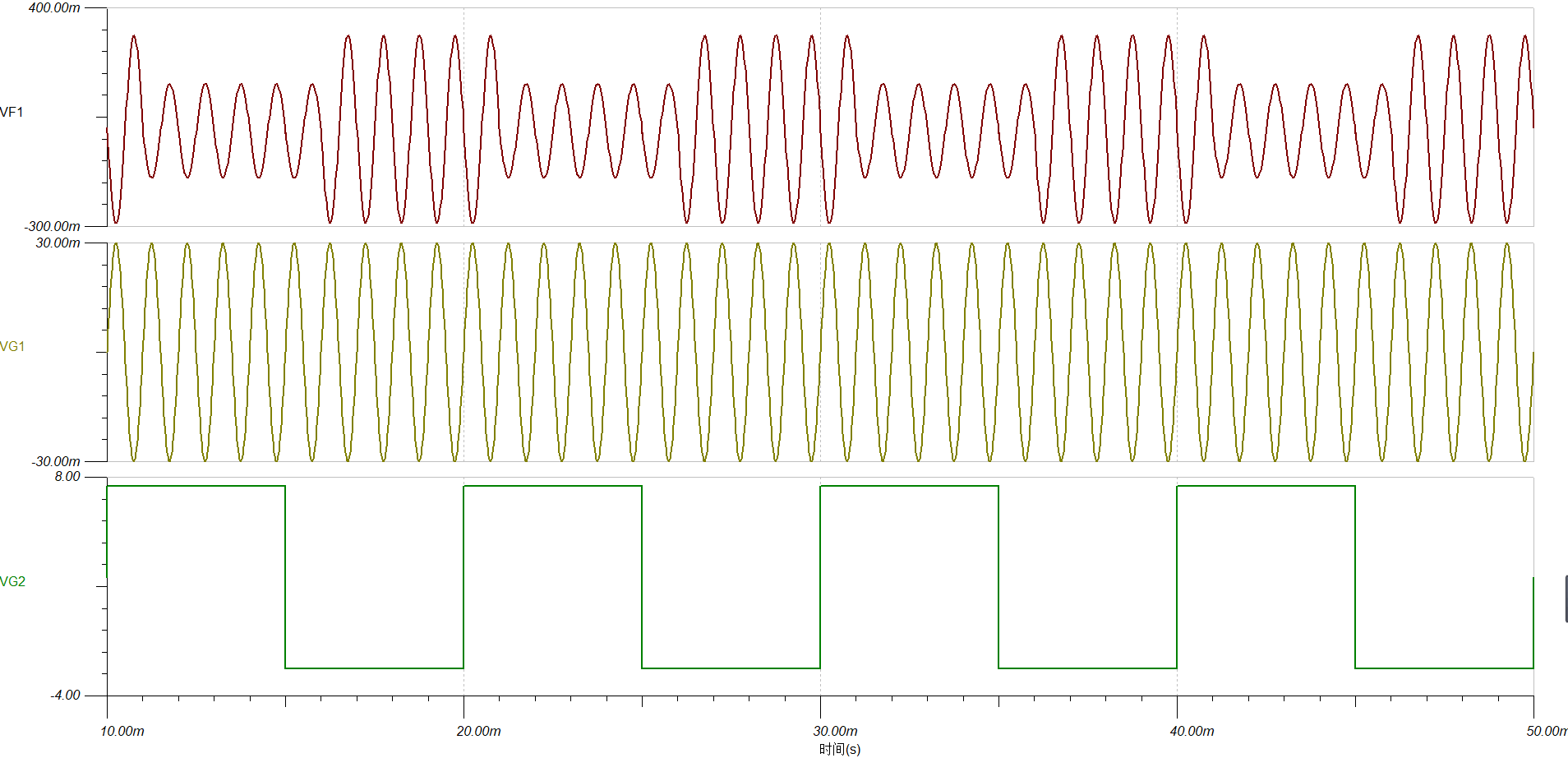

通过上图我们可以看到理论与实际相符，在极少数增益量程的情况下，我们可以通过这种方式来实现，同样的也可以用MCU搭配压控放大器，来实现。
这样设计不仅可以实现所需的效果，而且成本低，精度高，搭配不同的放大器可以获得较大的带宽，但同时这样在太多的档位控制时，使用继电器作为开关的话，档位切换速度比较慢。
