在cad作图中，往往我们会遇到添加的标注样式里，字体和箭头跟所标注的内容不协调的情况，偏大或者过于小看不到。这里我介绍一种方法来解决这种情况。

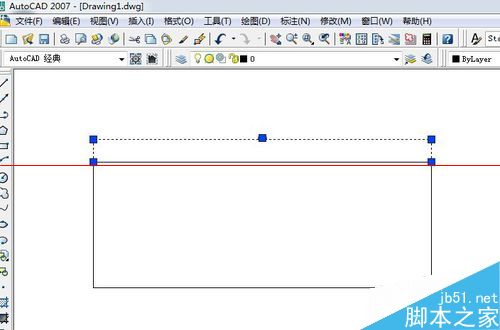

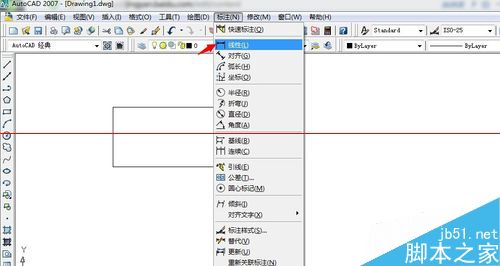

1、首先我们要下载安装cad2007版本，然后打开，绘图一个矩形，然后通过标注里的直线标注对矩形进行标注，如下图所示。我们看到标注的字体和箭头很小，已经看不到了。

2、对于上面的情况，我们就要修改字体和箭头的大小了。首先我们单击标注，标注会出现蓝色，然后双击，出现左侧的对话框。

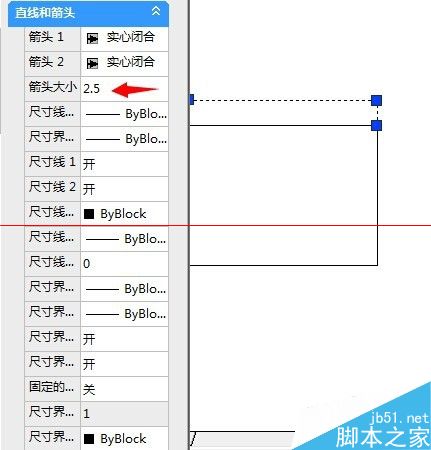

3、在对话框里面，我们找到直线和箭头选项，展开下面的选项。我们可以看到，箭头大小选项，在这里我们可以通过修改箭头的大小，如下图：

4、将箭头大小我们可以设置为25，然后修改后的效果如下图，箭头可以明显的看到了。

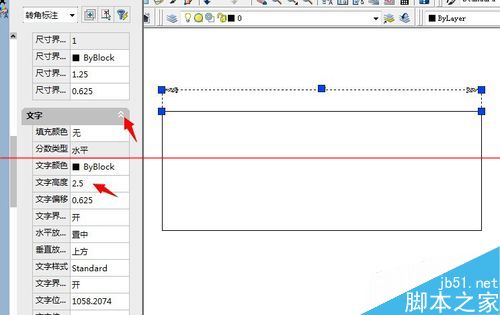

5、同理我们也可以找到文字选项，修改字体的大小，如下图，我们将字体设置成25，出现下面的效果。
