前言

用VCS+verdi运行了下UVM实战中的例子（第二章）。

介绍

在某宝上花了几十块，买了个虚拟机（已经安装好VCS+verdi）。直接用UVM实战中，现成的uvm代码跑了下。

建立工程

UVM实战源码下载地址：UVM实战源码下载

书中DUT的功能：通过rxd接收数据，再通过txd发送出去。其中rx_dv是接收的数据有效指示，tx_en是发送的数据有效指示。具体代码如下所示：

module dut(clk,rst_n,rxd,rx_dv,txd,tx_en);
  input clk;
  input rst_n;
  input [7:0]rxd;
  input rx_dv;
  output [7:0]txd;
  output tx_en;

  reg[7:0] txd;
  reg tx_en;

    always @(posedge clk) begin
	  if (!rst_n) begin
	       txd <= 8'b0;
		   tx_en <= 1'b0;
      end
	  else begin
	      txd <= rxd;
		  tx_en <= rx_dv;
		end
    end
	endmodule

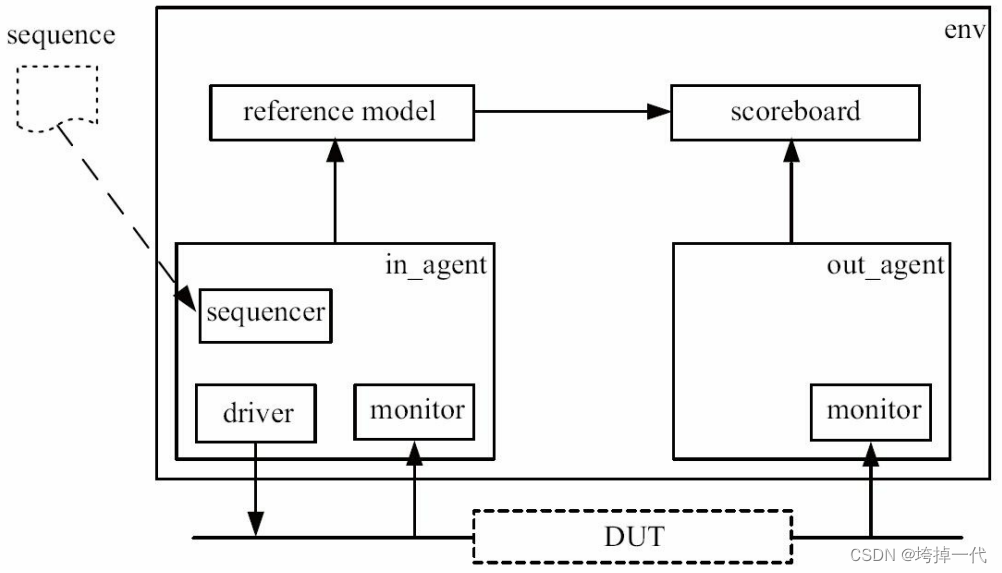

具体的代码说明和UVM环境如何构建，书中有详细的描述，按着书中所讲的一步一步的敲代码就可以把环境构建起来。

本文主要是将这个UVM工程给运行起来，我们采用VCS+verdi的方式。工程如下所示：

将UVM环境的代码复制到各个文件中，如下图所示：

如果第一次接触UVM，建议对着实战源码一句一句的敲。然后去编译，看哪里有问题，可以学习一些经验。

写一个简单的makefile，如下所示：

simulate ?= vcs
FILELIST = ./../tb/top.f

tc ?= test_case
DUMP_EN ?= 1

LOG_DIR = ${shell mkdir -p ./log}
WAVE_DIR = ${shell mkdir -p ./wave}

ifeq ($(DUMP_EN), 1)
	WAVE = +define+WAVE_DUMP -fsdb
else
	WAVE =
endif

comp:
	vcs
	-f $(FILELIST)
	-kdb -lca
	-full64
	-sverilog -v2k
	-ntb_opts uvm-1.1
	-debug_access+all -debug_region+cell+encrypt
	+lint=TFIPC-L +warn=all -error=IWNF
	-top top_tb
	-Mupdate
	+memcbk
	+libext+.v+.V+.sv+.vp
	+systemverilogext+.sv+.SV+
	+nospecify +notimingcheck
	-timescale=1ns/100ps
	$(LOG_DIR)
	$(WAVE_DIR)
	$(WAVE)
	+tc_name=$(tc)
	-l ./log/$(tc)_compile.log

sim:
	./simv
	-l ./log/$(tc)_sim.log
	-ucli -i do.ucli
	+UVM_MAX_QUIT_COUNT=6,NO
	+UVM_VERBOSITY=UVM_LOW
	+UVM_TESTCASE=${tc}
	+UVM_TESTNAME=${tc}
	+TC_NAME=$(tc)
	+vpdfileswitchsize=300

run: comp sim

verdi:
	verdi
	-f $(FILELIST)
	-sverilog -v2k -sv
	-ntb_opts uvm-1.1
	+libext+.v+.V+.sv+.vp
	+nospecify +notimingcheck
	-timescale=1ns/100ps
	-ssf ./wave/$(tc)_wave.vf

clean:
	rm -f ./wave/*
	rm -f *.log
	rm -rf simv*
	rm -rf simv.daidir

在top_tb中，增加一个dump波形的代码。

initial begin:WAVE_GEN
	string tc_name;

	if ($value$plusargs("TC_NAME=%s", tc_name)) begin
		$display("tc_name=%s", tc_name);
	end

	`ifdef WAVE_DUMP
		`define DUMP_SCOPE top_tb

		$display("start dump wave");
		$fsdbAutoSwitchDumpfile(300, $sformatf("./wave/%s_wave.fsdb", tc_name), 100);
		$fsdbDumpvars(0, `DUMP_SCOPE, "+all");
	`endif
end

增加filelist文件，将dut文件和验证环境的文件添加到filelist中。

-f $UVM_TEST_PATH/my_test/tb/dut.f

-f $UVM_TEST_PATH/my_test/tb/env.f

-f $UVM_TEST_PATH/my_test/tc/tc.f

-f $UVM_TEST_PATH/my_test/tb/tb.f
$UVM_TEST_PATH/my_test/tb/top_tb.sv

将UVM源码放到位置linux中（位置自己定），并在为其添加环境变量。

export UVM_HOME="$SNPSYS_HOME/uvm-1.1"

UVM源码下载地址：UVM源码下载

运行代码

编译仿真代码。

直接在terminal输入：make run tc=XXXX（XXXX是testcase的名字）

make run tc=my_case0

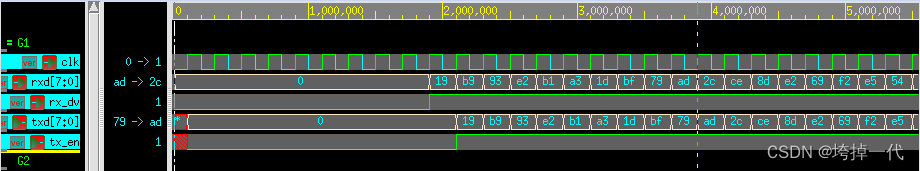

查看波形

仿真完之后，运行make verdi，打开FSDB波形文件。

make verdi tc=my_case0

总结

 直接复制UVM实战的源码，也可以自己对着源码敲。

将dut代码，agent代码，env代码以及reference model代码，直接进行文件分类，用package包起来了。

最后，直接运行代码即可。
