简介

异步FIFO 的读写是用不同的时钟来控制的，所以不能采用共享同一个计数器的方法来产生空满标志。那么我将通过引入问题的方式，逐步异步FIFO中重要的概念和机制，再来进行代码环节。

注：同步FIFO也可以看同步FIFO

指针该怎么设计？

将读写指针向高位扩展一位，也就是说，深度为2ⁿ 的异步FIFO，读写指针的宽度应该为（n+1）位。当读写指针指向最FIFO中的最后一位时，指针最高为从0变为1，其他位变成0，指针再次折回到FIFO的首位。

空满标志产生的条件？

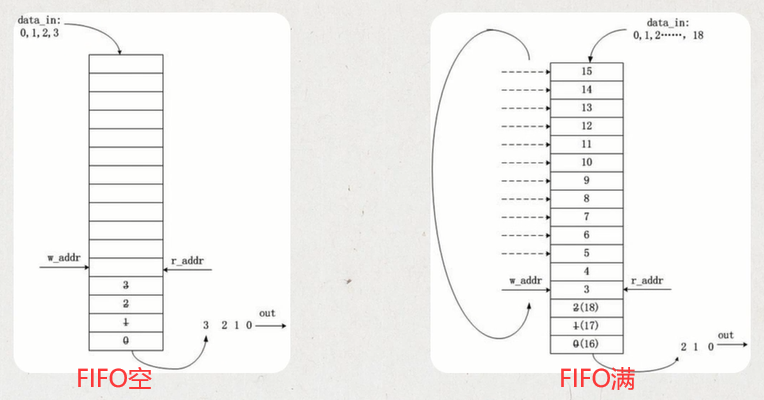

因为读写指针向高位扩展一位，所以当使用二进制进行编码读写指针时，空满标志为：

• 读写指针相同时，FIFO为空。只有在复位操作或者当读指针读出FIFO中的最后一个数据时，读指针追赶上了写指针。
• 读写指针最高位(MSB)不同，其他位相同时，FIFO为满。这说明写指针比读指针已经多折回了一次，此时FIFO已满。

为什么是格雷码？

用上面二进制编码读写指针，这样问题就真的解决了吗？还是那个问题，读写指针是在不同的时钟域，要进行跨时钟域同步（不太了解的可以看跨时钟域传输），这势必要考虑传输时的亚稳态问题。采用二进制码进行读写指针的编码时，我们知道，其相邻点的递增可能有好几个二进制位同时发生变化。而在异步FIFO中，我们一般采用两级触发器同步打两拍的方式进行读写指针的同步。也就是说，如果使用二进制进行编码，就不能采用这种简单的同步两拍的方式，因为这种方式只能进行单bit信号跨时钟域传输。那为何解决这个问题？
采用格雷码。格雷码是一种在0 ~ 2ⁿ -1之间循环变化的编码，其相邻两个数值之间只有一位二进制位发生变化，有效的降低了在指针同步的过程中产生亚稳态的概率。
所以采用格雷码后，产生空满标志的条件又要变一变了。

• 空标志：读写指针所有位均相同。
• 满标志：读写指针最高位(MSB)不同，次高位不同，其他位相同。

PS:这里我补充解释几个点：

1.为什么要改变满标志判断条件？

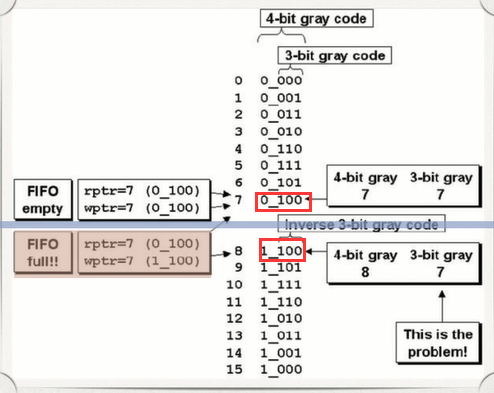

答：假如是如下图所示的4位格雷码，FIFO深度为8，读写指针从0000 ，…,0100（7）再到1100（8）。格雷码具有镜像对称的特点，这里的1100（8）的意义就相当于指针折回到FIFO的首位（0000）。所以假如此时要比较满时，要比较1100和0000，也就是要满足最高位和次高位不同，其他位相同。

2.是用格雷码需要注意什么？

答：格雷码只有满足2ⁿ 个数，才可以形成循环，否则会导致相邻位不止一位发生变化。这也就是使用格雷码作为读写指针时，FIFO的深度必须为2ⁿ 。有的时候宁愿浪费一点空间，也要将深度设为2ⁿ 。
例如：如果设置FIFO的深度为6，首位跳变时有多位发送变化。

3.格雷码同步时出错了，怎么办？

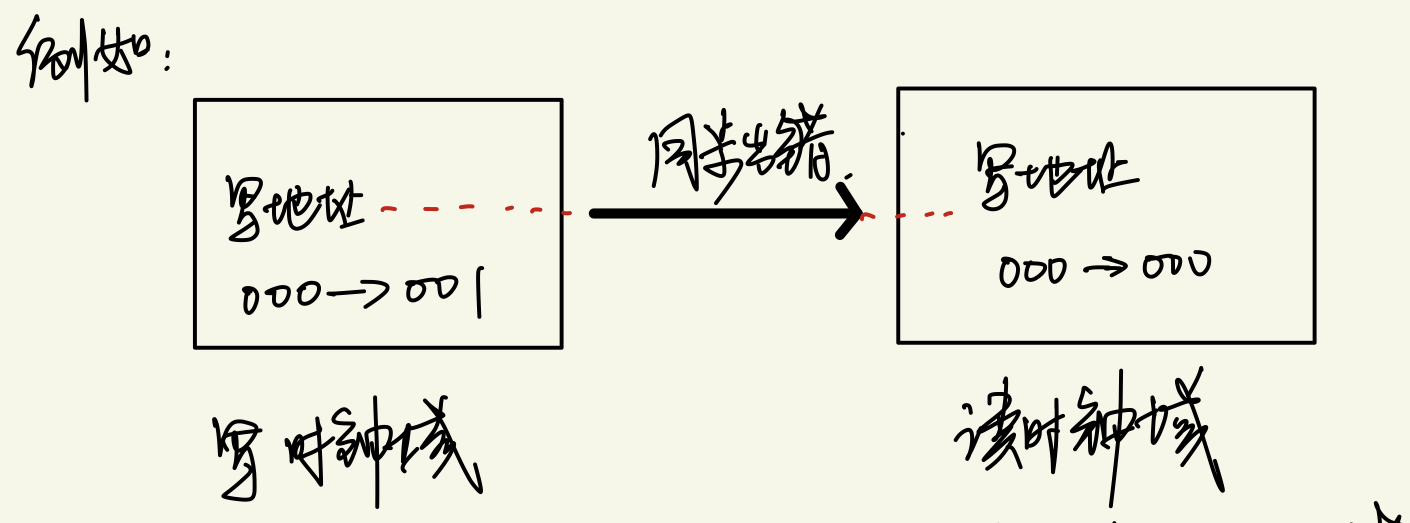

答：格雷码每次只要1位二进制位发生变化，这样在进行地址同步时，如果地址同步出错，如下图：写地址跳变由000到001，同步时出错，将写指针由001同步成000。

尽管写地址跳变出错，在读时钟域判断空是否产生空标志时也不会出现严重错误，最坏的情况就是让空标志在FIFO不是为空的时钟产生空标志，也就是假空的情况。但是不会产生更加严重的空度情况。

4.格雷码与二进制之间的转换？

答：这个还是看我之前的博客：IC验证面试题（题2），描述的更详细。

空满标志产生需要读写指针如何同步？

首先我们要明白，读写指针受不同的时钟控制，假如你把写指针同步到读指针时钟域中去判断满，行不行？不行，假如加入此时你判断了为满（最高位和次高位不同，其他位相同），控制FIFO不要再写了。但你注意了，此时写指针在经过两级触发器同步到读时钟域的过程中，写指针它在写时钟域中还进行了至少两次的写操作（一般写时钟更快），这就造成了FIFO的溢出。
那么该怎么办？

• 满标志： 将读指针同步到写时钟域，告诉写信号“你TM别写了！，再写就溢了”
• 空标志：将写指针同步到读时钟域，告诉写信号“你TM别读了！，再读就空了”

那么这就有个问题了？上面说同步的过程中，FIFO实际还在写，所以会造成写满。那你现在把读指针同步到写时钟域来判断满，实际FIFO应该还未满，这不造成羞耻的浪费了嘛。其实这种设计称为保守设计，就是为了增加FIFO的安全性，防止写指针孬头吧唧地写满了。同理，也防止读指针孬头吧唧地产生空读，读出无效数据。

FIFO的深度如何计算？

Question1：写时钟频率为100MHz，读时钟频率为80MHz。每100个时钟周期写入80个数据，每一个周期读出一个数据。那么FIFO的深度应该是多少？

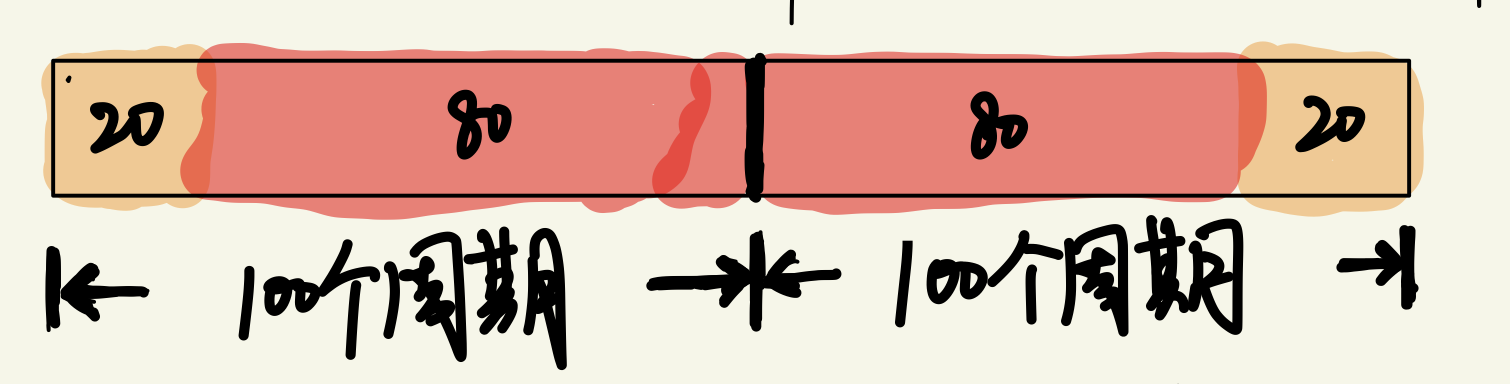

首先我们要确定最极端的情况，也就是FIFO的Burst 会写了多少个数据。这里要考虑数据是“背靠背”传输的，如下：

这种情况是，前100个时钟周期，数据在后80个周期内发生了连续的写操作，在后100个时钟周期内，数据在前80个周期写入。这就造成了：

• 数据突发长度为 ：160
• burst长度(160个数据)写入需要的时间：burst长度/写时钟频率 = 160/100
• burst长度(160个数据)写入期间可以读出的数据量：160/100 ÷ 1/80 =128
• FIFO的深度：160 - 128 = 32

Question2：设计一个同步FIFO，每100个时钟周期可以写80个数据，每10个周期可以读8个数据，FIFO的深度为多少？
和上面的情况一样，burst长度为160。所以：

• burst长度（B）为：B =160
• 写入B长度所需的时间：T = (1/fwr)*160
• 从FIFO中读出一个数据所需的时间：t = （1/frd）*(8/10)
• 在T时间读走的数据量：T/T= 160* (frd/fwr)(8/10)
• FIFO的深度：160 - 160* (frd/fwr)(8/10)

因为是同步FIFO，所以frd/fwr = 1，代入得 深度为32。

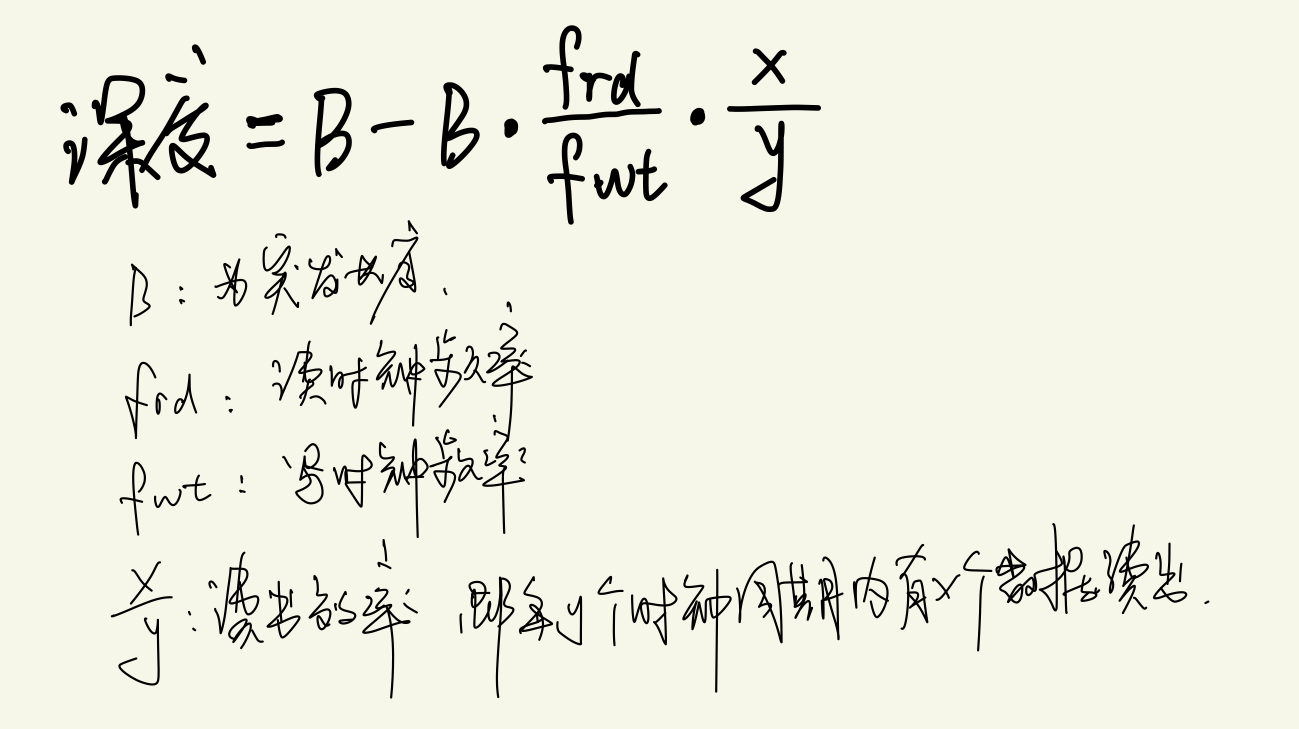

由此我们可以推出FIFO的计算公式：

想了解FIFO深度的计算场景，还可以看一个大佬的FIFO深度计算

FIFO的测试点？

question1：（22届乐鑫提前批）一个异步FIFO，rdata和wdata均为8位，FIFO深度为16，当rst_n为低时，FIFO复位。当wclk的上升沿采样且wr为高时，数据被写入FIFO，当rclk的上升沿采样且rd为高时，FIFO输出数据。此外，当FIFO为空时，EMPTY为高，当FIFO为满时，FULL信号为高。尽可能列出你能想到的FIFO测试点。

有两个一级测试点：1.FIFO的基本功能；2.异步处理

1.FIFO的基本功能测试包括：

• 检查端口时序。

  1.检查数据数据是否在wclk的上升沿并且wr为高时被写入。如，在wr为高或为低时写入的数据能不能被有效写入。

  2.检查数据数据是否在rclk的上升沿采样且rd为高时读出。

• 数据一致性。先写后读，检查是否能按先入先出的顺序读出；

• 空满信号能不能正确生成。先连续地写，再连续的读，检查空满信号是否准确生成；

• 读写指针有没有做空满限制。当FIFO满时，外部有没有做保证写指针不会增加；当FIFO空时，读指针是否还在增加；

• 检查复位信号，各个寄存器和信号是否能被正常复位，复位释放后信号的初始值是否正常；

• 读写指针转换为格雷码的逻辑检查。

2.异步处理：

• 读写指针跨时钟域传输时，有没有做同步处理。
• FIFO的读写时钟频率差速耐受能力。检查读快写慢、写慢读快一定周期后，FIFO是否还能保持稳定。

异步FIFO的verilog代码

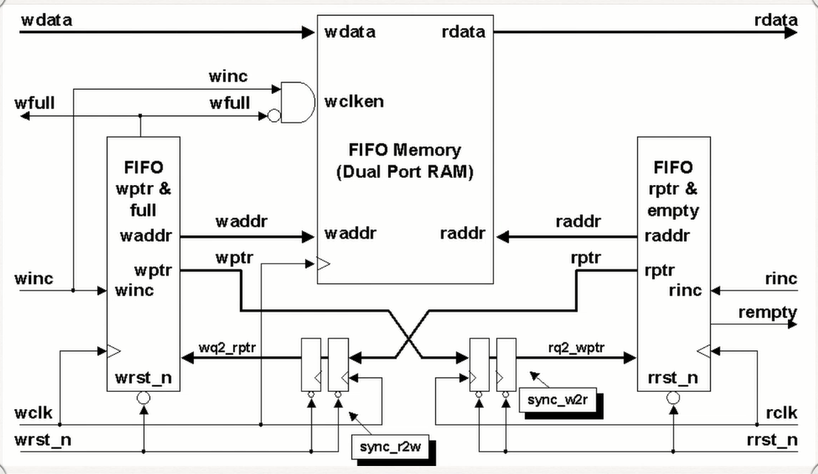

异步FIFO的结构如图所示。由读时钟域、写时钟域、Mermory模块和跨时钟域同步组成。

异步FIFO代码

本博客内容过长，不方便阅读。详细代码请看我的另一篇博客：异步FIFO代码（Verilog）
