先了解几个名词

Test harness-用来创建测试模型，生成输入输出接口

Test Manager-管理Test harness，运行测试用例，生成测试报告

Test Sequence-编辑测试用例

除了Test Sequece可以编辑测试用例外，还有Excel,Signal Build等也可以编辑测试用例

目录

选择Test Sequence的优势：

测试流程：

建立Test harness

1.右键被测模型，选择Test harness->creat for xx

2.选择Test sequence模式，勾选生成Test Assessment

Test Sequence编写测试用例

Step:即测试步，设定输出值，传递给模型。

Transition-跳转条件

Next Step-下个测试步

Description

Test Assesment编写预期结果

联合Test Manager进行测试

打开Simulink Test Manager,新建Test file

设置Test file属性

执行测试用例

分析测试结果，完善测试用例

生成测试报告，覆盖度报告

测试步中的一些可能有用的函数

ramp(x)-线性

heaviside(x)-阶跃

sawtooth(x) -锯齿波

square(x) -方波

triangle(x) -三角波

verify-验证测试结果

assert-断言，停止仿真

---

选择Test Sequence的优势：

可以设置不同的测试步，按流程测试。对于逻辑类的测试比较方便，可以设置等待，线性变化输入。对于Excel来说，只能基于输入信号改变去测试，而Test Sequence可以添加一些逻辑。可以自定义验证内容，而非简单的值对比判断。

不太好的地方：一个Test Sequence只能设置一条case

多个测试用例实现的方案：

1.测试完一条用例后需要重新初始化输入，加长模型仿真时间来实现

2.定义多个test harness,一个test harness对应一个testcase

matalb对于Simulink Test提供了很多API接口，便于编辑脚本来实现自动化测试。

一步一步来，先手动测试，搞清楚测试流程。

Test Sequence测试时输出的若是bus信号会有问题，建议拆分成普通端口输出。

对于Test Sequence来说，建立好一个完整的测试步后，对于后面再修改模型，测试步仍可以重复使用提高效率（即使没有自动测试脚本）。

测试流程：

建立Test harness

拿到需要测试的模型，首先将其封装为Test harness，选择Test harness的属性。注意设置模型的仿真步长需要设置为离散的，周期按实际运行周期确定

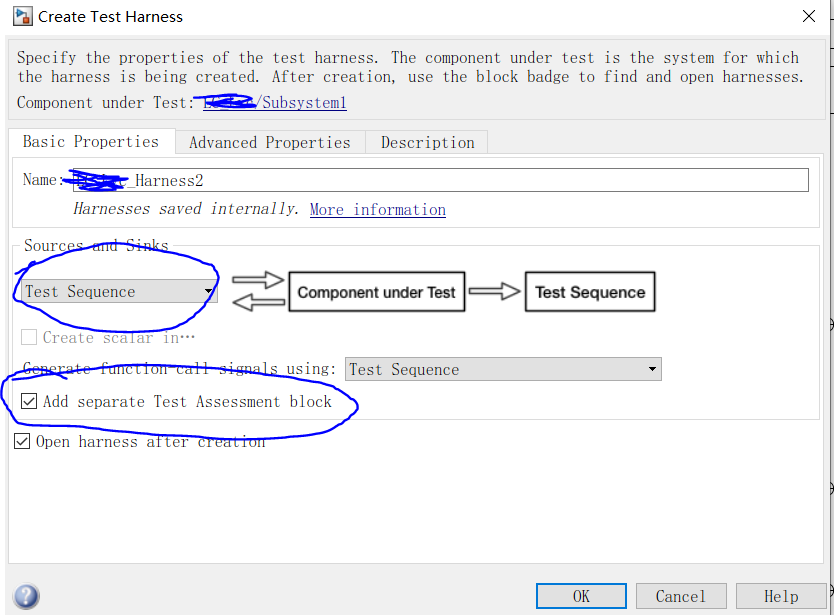

1.右键被测模型，选择Test harness->creat for xx

2.选择Test sequence模式，勾选生成Test Assessment

点击ok,即可创建并打开Test harness

中间是测试模型，左边是生成的Test sequence,Test sequence输入的是模型的输出，输出是模型的输入。

最右边的是Test Assessment,输入是模型的输入及模型的输出.

在Test sequence中编写测试步骤，Test Assessment中设定期望结果

Test Sequence编写测试用例

双击打开Test Sequence,界面如下：

输入输出基本都是定好的，不用改。

主要编辑Step,Transition,Next Step,Description.

Step:即测试步，设定输出值，传递给模型。

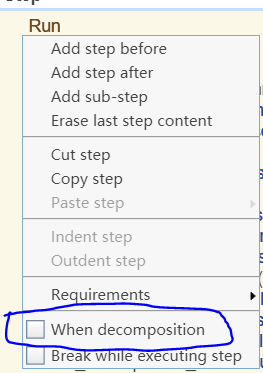

对于测试步，有普通的测试步和条件测试步，普通测试步正常执行，如果设置的是条件测试步，则子测试步可以设置进入的条件，也就是when decompostion(父测试步设置为when decompostion后，子测试步才可以使用when 条件)

上面的设置项中还有，Add step，字面意思，很好理解。

Break while executing step也就是平时调试中的设置断点，该功能在查找bug时会经常用到。

对于测试输入（输出给模型的值），可以使用ramp(et)函数来改变输入的值，表示的是从0-测试步执行时间（若该测试步执行时间为3s，则线性输出0-3）

根据测试用例设置合理的输入，可以提高测试效率。

when decomposition可以用来设置在某些条件满足的情况下，改变输入。

Transition-跳转条件

从上一个测试步跳转到下一个测试步的条件，若直接跳转，可以填true

可以增加after(x,sec)，用来延时x秒后才进行跳转

也可以判断模型的输出（为期望值）后再跳转。

Next Step-下个测试步

在Step后创建的测试步，可以在Next Step选择，用来确定为下一个测试步。

Description

测试步描述，用来描述测试步的具体内容，合理的描述有助于更好的理解测试用例。

在设计测试用例时，需要考虑模型仿真运行的时间。

Test Assesment编写预期结果

根据设计的输入，设定预期的输出结果。

主要使用verify函数，该函数是用来验证表达式是否为真的。具体可以看最后一节或者查看help

在使用when decomposition时，最后一个测试步需要是没有条件的（即一定有一个条件可以进入）。

上面的测试验证中，根据不同的测试时间来判断不同的执行结果。

设置好verify后，后面可以在Test Manager测试并查看测试结果

联合Test Manager进行测试

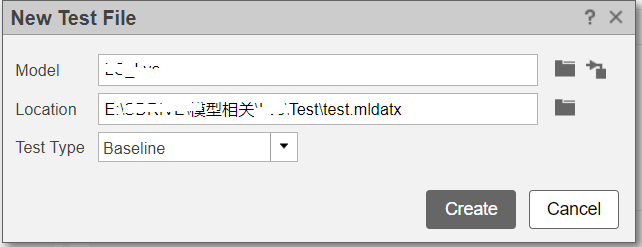

打开Simulink Test Manager,新建Test file

选择模型，路径，测试类型-基本类型

设置Test file属性

在设置Testfile属性之前，需要设置模型的属性，以保证可以正常生成测试覆盖度报告。

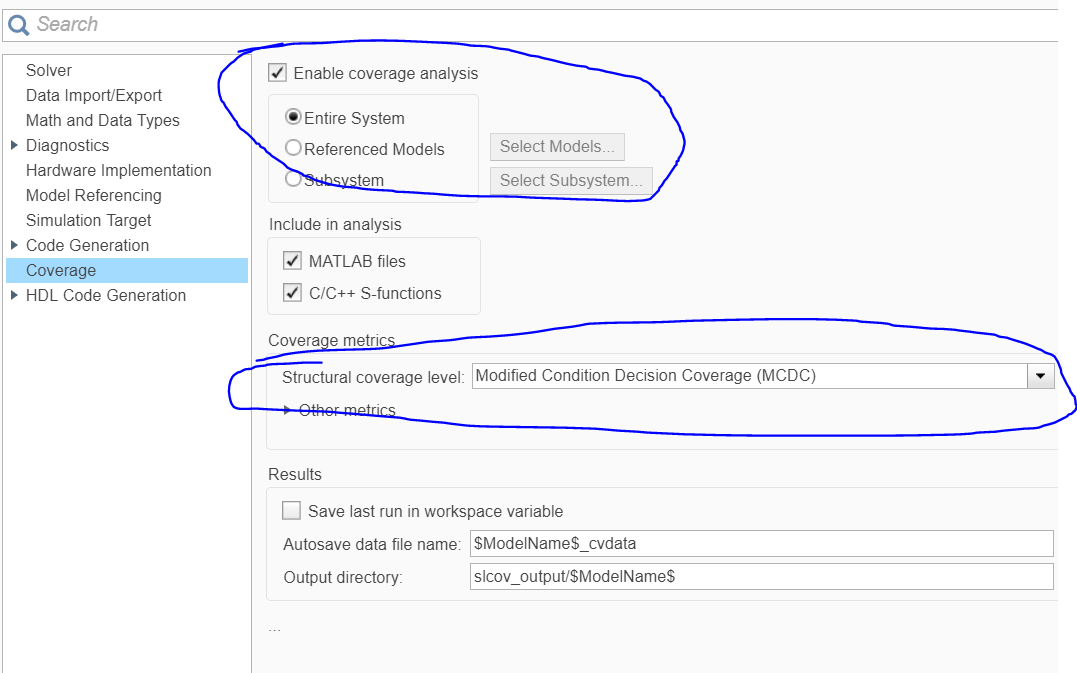

设置Enable coverage analysis

Coverage metrics选择MCDC（这个后面在Test manager中还可以选择），设置完后保存。

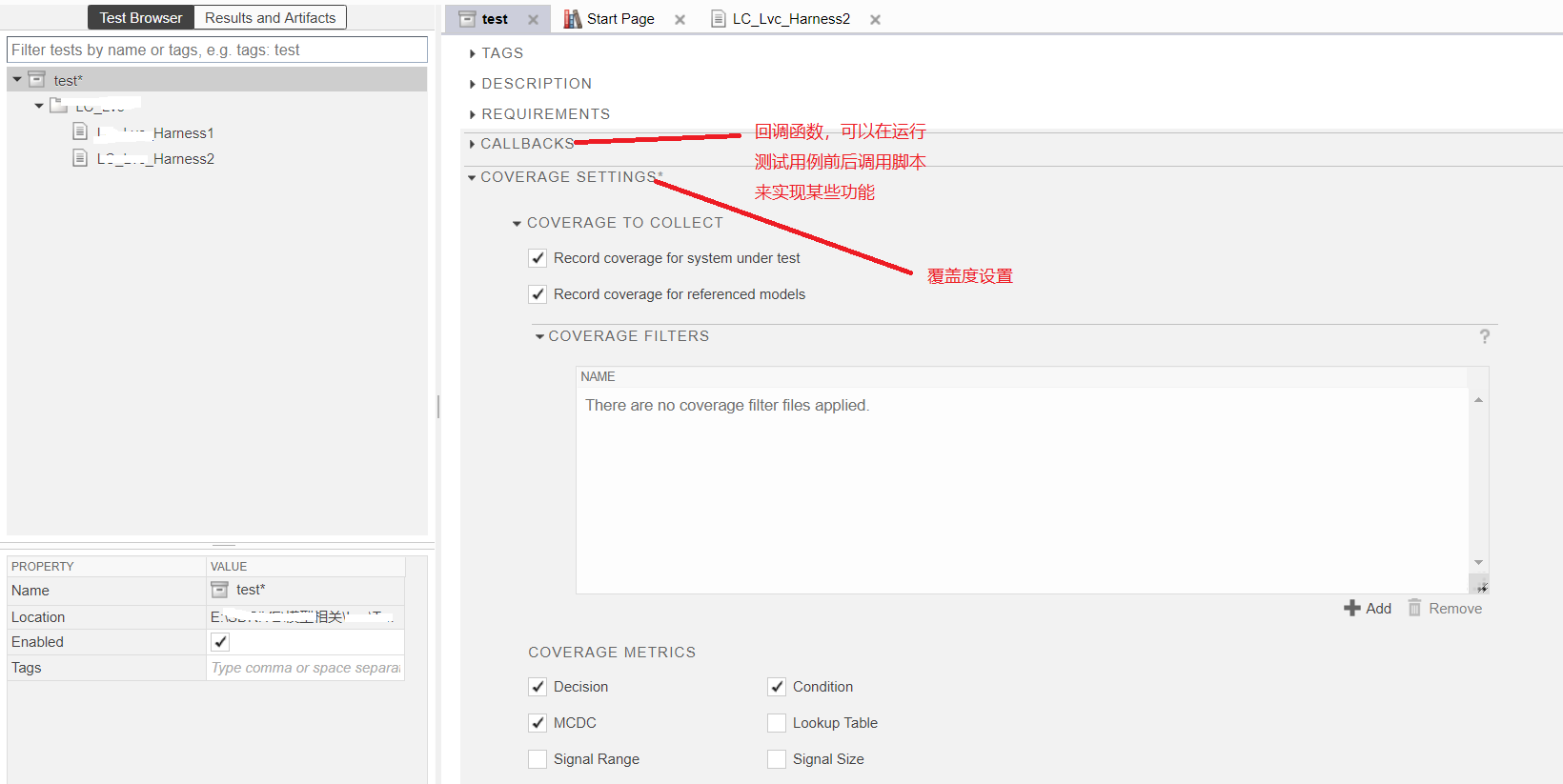

重新打开Test Manager，选择之前创建的Test file

一般模型测试覆盖度勾选上述三个类型就够了。勾选只能在最上层（即Test file层），下面的层级无法修改

决策覆盖（DC）

条件覆盖（CC）

改进条件/决策覆盖（MDCD），

执行测试用例

配置好Test file后，可以点击Run执行测试用例。执行完后若验证的结果正确，则会显示绿色通过，若验证失败，则会显示红色fail.

分析测试结果，完善测试用例

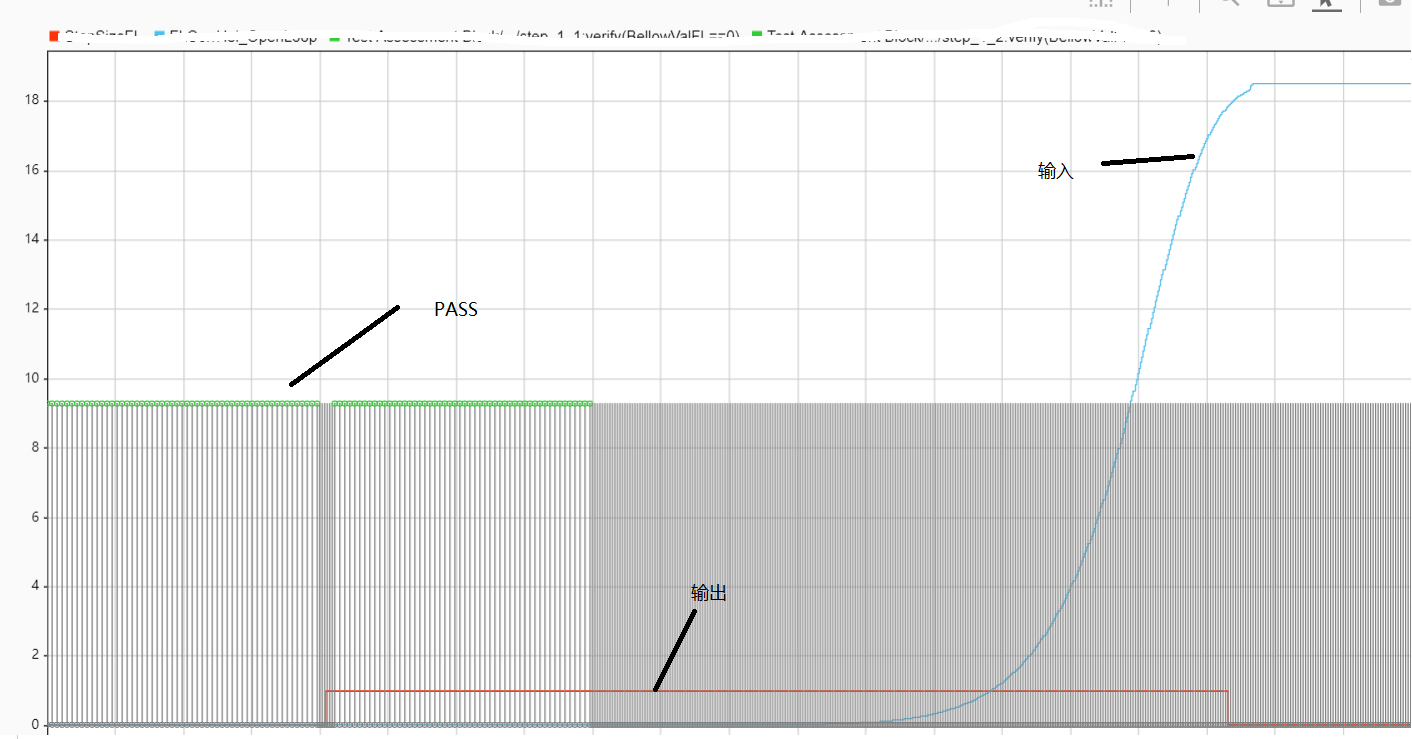

对于生成的测试结果，若发现有异常，可以通过输出的观测信号辅助判断是否为Bug。若有bug，及时修复后再次进行测试验证。

根据测试结果，完善测试用例，以达到要求的覆盖率指标（一般MCDC要求80%以上）

生成测试报告，覆盖度报告

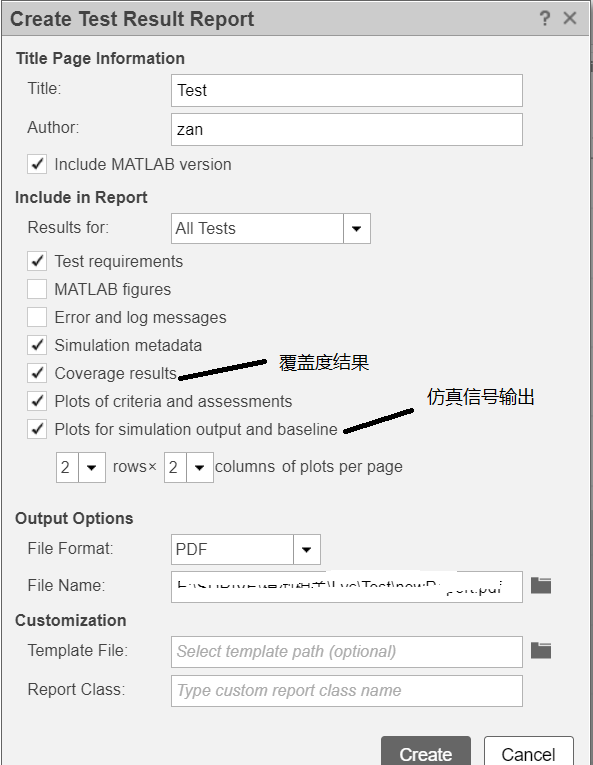

对于生成的测试结果，右键选择Create report

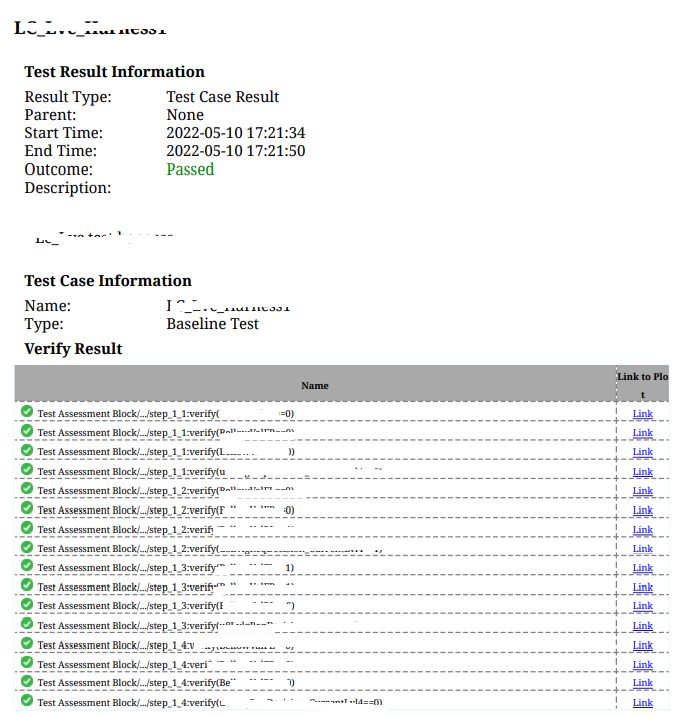

生成的报告：

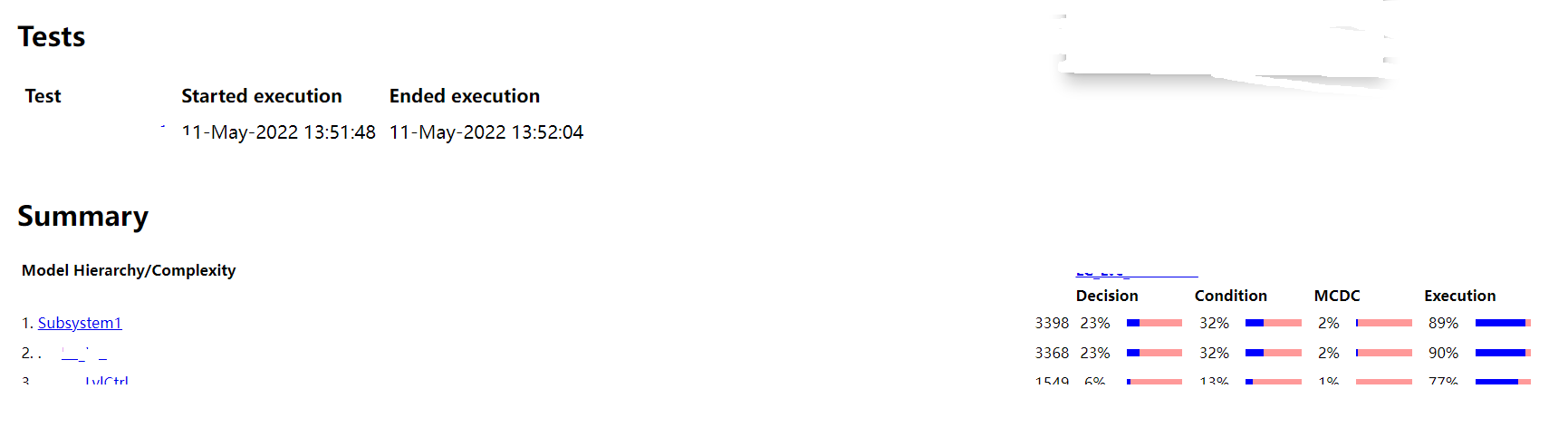

覆盖率报告：

对于小型的原子子系统模型，可以通过Add Tests for missing coverage来自动生成需要的测试用例输入，以增加不足的覆盖率。

对于复杂的模型，无法使用该功能，会报错。建议通过设计合适的测试用例输入来满足覆盖率要求。

测试步中的一些可能有用的函数

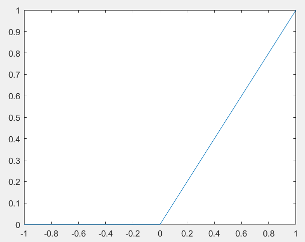

ramp(x)-线性

ramp(et)根据测试步执行的时间返回值，也就是测试步执行时间，可以用这个函数来线性变化输出，et表示的是当前测试步执行的时间。

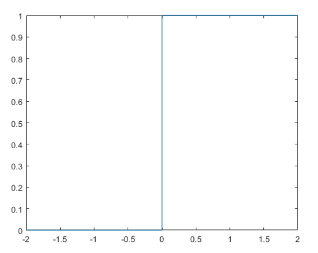

heaviside(x)-阶跃

creates a Heaviside step signal. Heaviside signals are also called unit step signals and are discontinuous functions. They return 0 for x < 0 and 1 for x > 0.

创建一个阶跃信号，x<0时输出0，x>0时输出1

heaviside(et-10) 10s后输出1

sawtooth(x) -锯齿波

creates a sawtooth wave with a period of 1 and range -1 to 1. In the interval 0 <= x < 1, square(x) increases. The difference between triangle waves and sawtooth waves is that a triangle wave has equal rise and fall times.

创建一个锯齿波，要指定测试步骤内的锯齿波周期数，请将此运算符与经过时间（et）运算符一起使用。

Create a sawtooth wave with a period of 10.

sawtooth(et/10) 10s一个周期的锯齿波

square(x) -方波

creates a square wave with a period of 1 and range -1 to 1. In the interval 0 <= x < 1, square(x) returns 1 for 0 <= x < 0.5 and -1 for 0.5 <= x < 1.

square（x）创建周期为1且范围为-1到1的方波。在区间0<=x<1中，square（x）返回1表示0<=x<0.5，返回-1表示0.5<=x<1。

square(et/10) 10s一个周期的方波

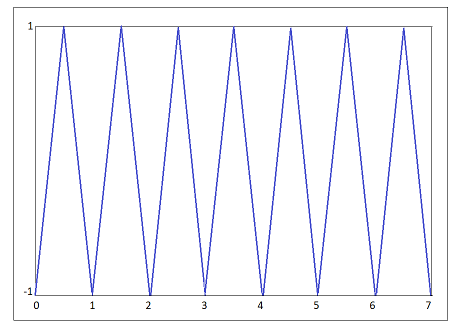

triangle(x) -三角波

creates a triangle wave with a period of 1 and range -1 to 1. In the interval 0 <= x < 0.5, triangle(x) increases. The difference between triangle waves and sawtooth waves is that a triangle wave has equal rise and fall times.

三角形（x）创建周期为1且范围为-1到1的三角形波。在区间0<=x<0.5时，三角形（x）增加。三角波和锯齿波的区别在于三角波的上升和下降时间相等。

triangle(et/10)10s一个周期的三角波

以上函数可以在Test Sequence and Test Assessment blocks中使用，无法在stateflow中使用、

verify-验证测试结果

verify(expression) evaluates a scalar logical expression to true or false.

验证表达式的值为true还是false

verify（expression，errorMessage）为失败的verify语句返回指定的错误消息。如果在Test manager中运行测试，错误消息将显示在仿真日志中。如果在Test manager之外运行测试，则诊断查看器中将显示该消息。

注：

在实时环境中，验证语句失败不会产生警告。但是，如果在Test manager中运行实时测试用例，则失败将显示在测试用例结果的验证语句部分。还可以使用getVerifyRuns访问有关验证运行的信息

verify(expression,identifier,errorMessage) 比上面一个多了标识，

verify(x > y && z > 10,'TestReq1:bothGreater',...

'x, y, and z are %d,%d,%d',x,y,z)

该验证语句的结果以标签TestReq1:bothCreate开头，如果测试失败，则以errorMessage开头。

在Test assessment中使用verify语句，在Test manager中可以看到验证是否通过，pass or failed.

对于浮点数，在判断时不能使用==，而应使用verify(abs(x-5) < 0.001)

assert-断言，停止仿真

assert（expression）对逻辑表达式求值。如果assert语句的计算结果为false，仿真将停止并返回错误。

assert（expression，errmsg）为失败的assert语句返回指定的错误消息字符串（errmsg）。如果在Test manager中运行测试，错误消息将显示在仿真日志中。如果在Test manager之外运行测试，则诊断查看器中将显示该消息。

If either h or k are not 0, this assert statement fails and simulation stops.

assert(h==0 && k==0)
