1、输入捕获介绍

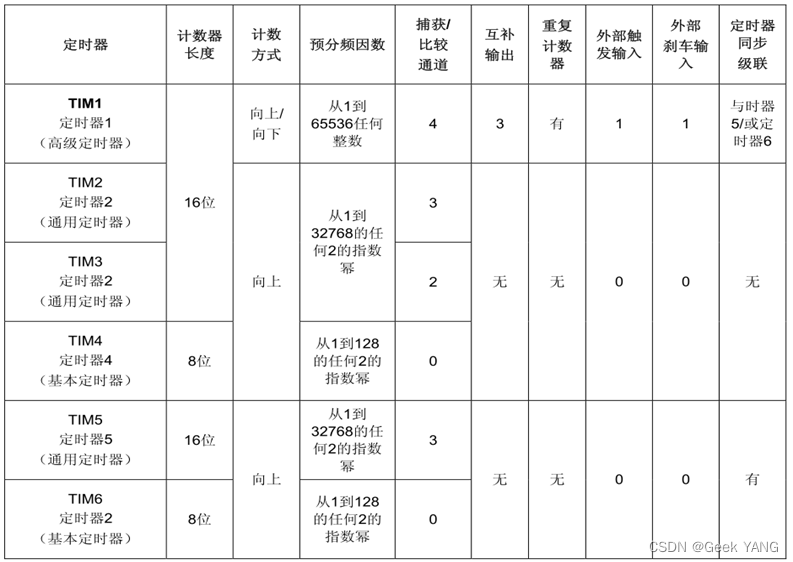

输入捕获模式可以用来测量脉冲宽度或者测量频率。STM8的定时器，除了TIM4和TIM6，其他定时器都有输入捕获功能。STM8的输入捕获，简单的说就是通过检测TIMx_CHx上的边沿信号，在边沿信号发生跳变（比如上升沿/下降沿）的时候，将当前定时器的值（TIMx_CNT）存放到对应的通道的捕获/比较寄存（TIMx_CCRx）里面，完成一次捕获。
2、引脚定义
对于 STM8S208MB 这款芯片，只有 PWM 波形输出功能的管脚，才能有输入捕获 功能。从下表可以看出定时器 1 产生的 PWM 波形可以从 43、44、45、46 引脚能 输出，同样它们也就具有输入捕获功能，详细请查阅下表。
3、实验目的
我们把时钟输出管脚 PE0（cco）作为频率
最后
