前言

今天下午更新了一篇博客，对于博客中的一个问题我觉得有必要再深入探讨一下，那就是双沿采样电路。

题目

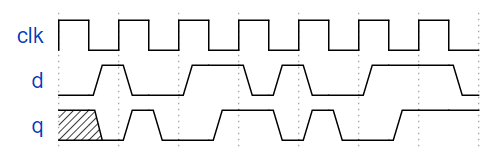

Build a circuit that functionally behaves like a dual-edge triggered flip-flop:

方法一

module top_module (
    input clk,
    input d,
    output q
);
    reg q_d1;
    reg q_d2;

    always@(posedge clk)begin
        q_d1 <= d ^ q_d2;
    end
    always@(negedge clk)begin
        q_d2 <= d ^ q_d1;
    end

    assign q = q_d1 ^ q_d2;

endmodule

为什么这种方法可以呢？

首先，在上升沿的时候，q_d1变成了d ^ q_d2，那么q = q_d1 ^ q_d2 = d ^ q_d2 ^ q_d2 = d；

接着，在下降沿的时候，q_d2变成了d ^ q_d1，那么q = q_d1 ^ q_d2 = q_d1 ^ d ^ q_d1 = d；

在每个正负沿，q_d1和q_d2交替出现，因此q总会输出最新的值。

这样就可以实现双沿采样，这种方法真是非常巧妙~

方法二

module top_module (
    input clk,
    input d,
    output q
);

    reg q_d1;
    reg q_d2;

    always@(posedge clk)begin
        q_d1 <= d;
    end

    always@(negedge clk)begin
        q_d2 <= d;
    end

    assign q = clk ? q_d1 : q_d2;

endmodule

这种方法更好理解，在上升沿和下降沿分别对d采样，然后根据时钟的正负，选择输出上升沿和下降沿采样后的信号。博主最先想到的答案也是这个。对于做题而言，这个答案没有任何问题，因为毛刺对success不会有很大影响，但是实际应用中，这个电路会产生毛刺。

大家可以想象，在上升沿和下降沿采到d信号以后，q_d1和q_d2会立即变化，同时时钟也会立即变化，时钟和q_d1、q_d2的变化的延迟是不一致的，这就导致了毛刺的出现，这时候的时钟相当于是一个组合逻辑了，由于路径延时的不同，导致组合逻辑到达的时间存在差异，从而会产生毛刺，如下图所示。

为什么方法一不会产生毛刺呢？大家看看代码，方法一的结果是两个寄存器直接异或，没有涉及到时钟信号，方法二的结果需要时钟信号进行判断，而时钟信号时钟的上升沿和下降沿又是触发器的输出，即q_d1、q_d2，因此会产生毛刺。
