了解了示波器的选购，今天我们来学习下示波器的控件作用。示波器面板上有很多按钮和旋钮，初识示波器的时候一脸茫然，和当年刚接触电脑的时候，看到键盘怎么也没办法把abcdefg键连贯起来一样。那个时候，师傅都是用模拟示波器的，看起来高大上，加上师傅不允许我们乱动示波器，感觉更加的神秘，吃不下睡不着也想知道其中的奥秘，今天我们一起来揭开示波器的面纱。示波器面板主要分成4大区：公共设置区，垂直控制区，水平控制区，触发控制区。

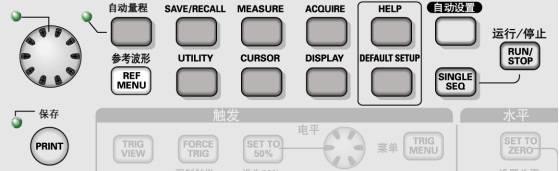

公共设置区

没有名字的大旋钮：多功能旋钮。

RUN/STOP 键：连续采集波形或停止采集。

AUTO SET 键：自动设置，适用于测量固定电压和频率的波形。

SINGLE SEQ 键：采集单个波形，然后停止，不再接收任何新的信号。

HELP 键：显示 Help(帮助)菜单。

DEFAULT SETUP 键：恢复出厂设置。

ACQUIRE 键：设置采样方式，普通，峰值，平均值，设置：选采样(其他示波器可能写普通或者正常)。

DISPLAY 键：显示设置，设置波形亮度，余辉时间，网格亮度等，设置：类型-矢量，持续-关闭，格式-YT，对比度-50%，显示格式-一般，其他示波器设置基本也一样。

MEASURE 键：显示当前测量波形的值，设置：峰峰值，平均值，频率；测量通道：通道1。

CURSOR 键：显示 Cursor(光标)菜单，设置：关闭。

SAVE/RECALL 键：显示设置和波形的 Save/Recall(保存/调出)菜单。

UTILITY 键：显示 Utility(辅助功能)菜单，主要设置语言，自校正。

AUTO RANGE 键：自动量程。

REF MENU 键：基准波形菜单，一般用不上。

SAVE/PRINT 键：保存波形到U盘或者打印。

除此之外，屏幕边还有5个没有名字的按钮，我们称为软件按钮，用在设置在不同菜单设置的改变。

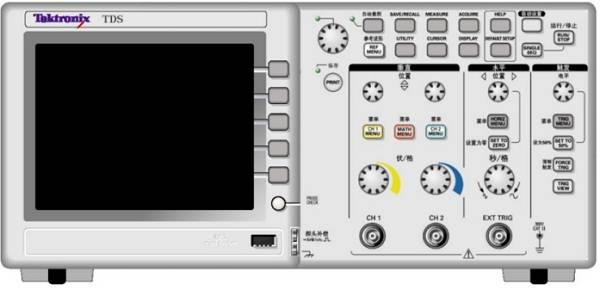

三大设置区

垂直控制器

1、通道1垂直位置，一般放在中间。

2、通道2垂直位置，使用时候一般放在下部。

3、通道1开关兼设置按钮。

4、通道2开关兼设置按钮。

5、通道1伏格设置旋钮。

6、通道2伏格设置旋钮。

7、通道1探头输入端。

8：通道2探头输入端。

水平控制区

9、波形水平位置调节旋钮。

10、水平设置菜单。

11、波形设置到屏幕水平中心点。

12、时基旋钮。

触发区

13、触发电平旋钮。

14、显示 TRIG MENU(触发菜单)。

15、触发电平设置为触发信号峰值的垂直中点。

16、强制触发：不管触发信号是否适当，都完成采集。

17、触发查看：查看触发内容。

注：通道1和通道2菜单设置：耦合-直流；带宽限制-关；探头-10x；反相-关闭

触发设置：触发类型-边沿；触发通道-通道1；触发斜率-根据信号方向设置，配合单次使用；触发模式-根据信号状态，单次或着自动。

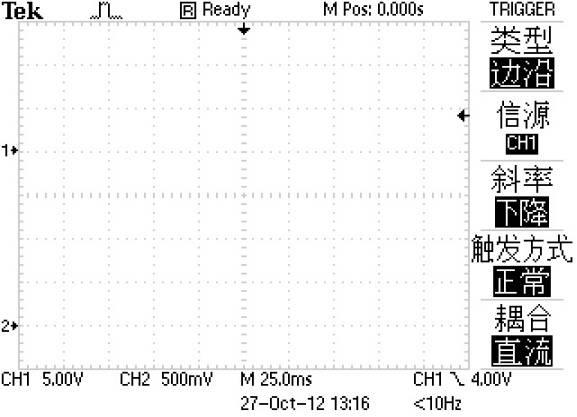

示波器屏幕信息

屏幕信息

1、通道1的位置

2、通道2的位置

3、通道1每隔电压

4、通道2每隔电压

5、时基

6、触发通道

7、触发斜率

8、触发电平

9、触发电平指示

10、波形相对屏幕中心点位置

11、波形中心点

12、触发状态

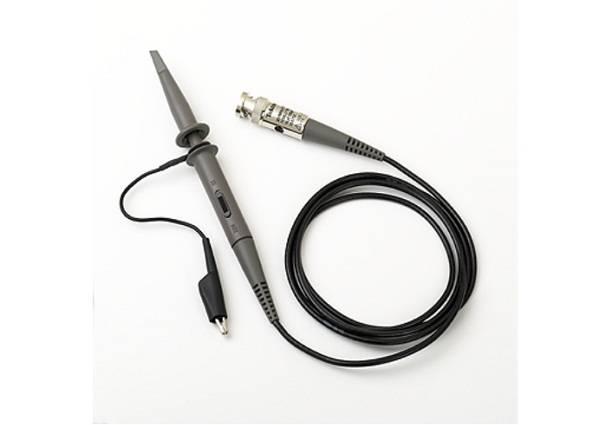

探头功能：示波器探头属于一个重要的附件，使用前需要先校正，由于我们使用的频率范围比较宽，所以必须使用10X，使用前先将开关置于10x。

1、钩子，使用双踪的时候解放手。

2、倍率开关，设置在10x。

3、接地夹，测试信号就近接地。

4、补偿调整孔。

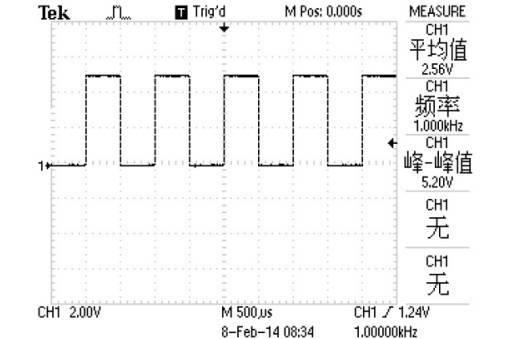

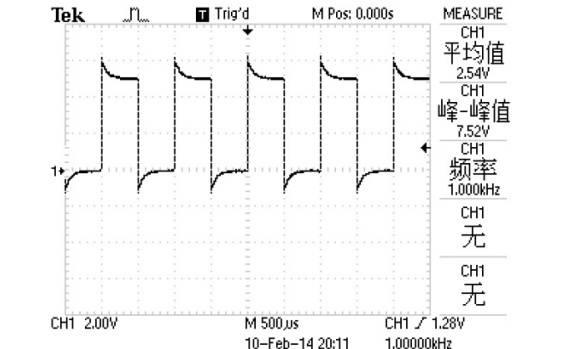

初次使用，先将探头连接到示波器探头补偿测试端，按下自动设置，如果出现下列情况，就需要校正。

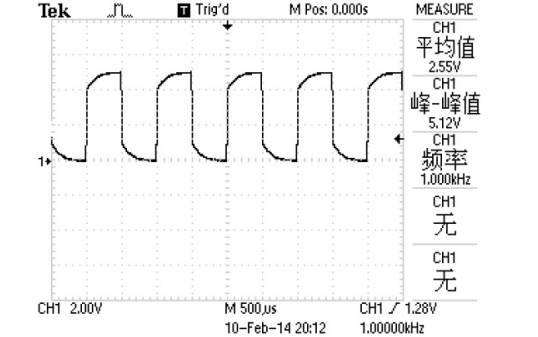

探头补偿不足。使用附件中的无感螺丝刀调节探头补偿，如下图就可以。

时基换算：

频率和周期是倒数关系,f=1/T，由于算法比较麻烦，以下表格是常用参数设置。

时基及触发设置表：

本文内容就到介绍到这，希望本文的分享对新手朋友有所帮助！
