1，示波器的工作原理：利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（传统模拟示波器的工作原理）。示波器是一种用途十分广泛的电子测量仪器。能把肉眼看不见的电信号变换成可视化图像，便于研究各种电现象的变化过程。
2，面板介绍
（1）亮度和聚焦旋钮
亮度调节旋钮用于调节光迹的亮度（有些示波器称为"辉度"），使用时应使亮度适当，若过亮，容易损坏示波管。 聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。
（2）信号输入通道
常用示波器多为双踪示波器，有两个输入通道，分别为通道1（CH1）和通道2（CH2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。
（3）通道选择键（垂直方式选择）
常用示波器有五个通道选择键：
CH1：通道1单独显示；
CH2：通道2单独显示；
ALT：两通道交替显示；
CHOP：两通道断续显示，用于扫描速度较慢时双踪显示；
ADD：两通道的信号叠加。维修中以选择通道1或通道2为多。
（4）垂直灵敏度调节旋钮
调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5V/div，表示垂直方向每格幅度为0.5V）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。
（5）垂直移动调节旋钮
用于调节被测信号光迹在屏幕垂直方向的位置。
（6）水平扫描调节旋钮
调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。
（7）水平位置调节旋钮
用于调节被测信号光迹在屏幕水平方向的位置。
（8）触发方式选择
示波器通常有四种触发方式：
常态（NORM）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形；
自动（AUTO）：无信号时，屏幕上显示光迹；有信号时与电平控制配合显示稳定的波形；
电视场（TV）：用于显示电视场信号；
峰值自动（P-P AUTO）：无信号时，屏幕上显示光迹；有信号时，无需调节电平即能获得稳定波形显示。该方式只有部分示波器。
3，李萨如图形
（1）打开示波器，将示波器探头插入通道1插孔，并将探头上的衰减置于"1"档；
（2）将通道选择置于CH1，耦合方式置于DC档；

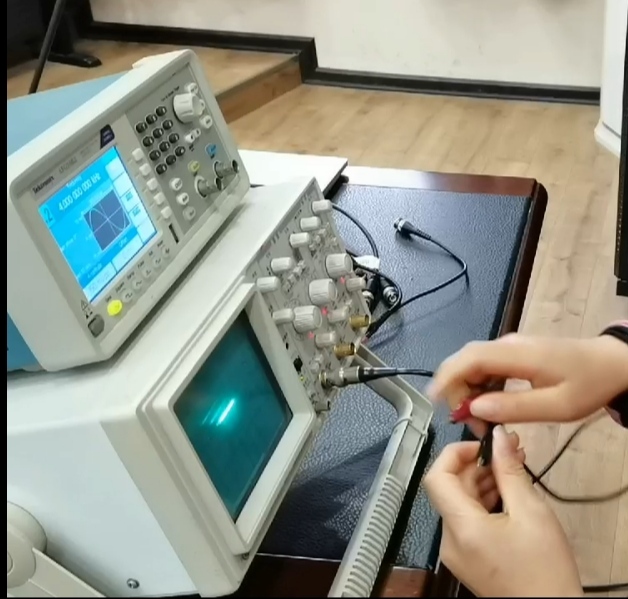

（3）将探头探针插入校准信号源小孔内，此时示波器屏幕出现光迹；

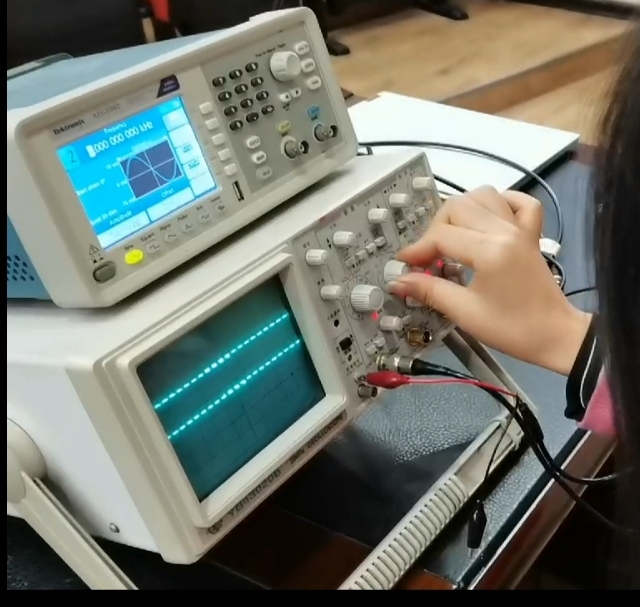

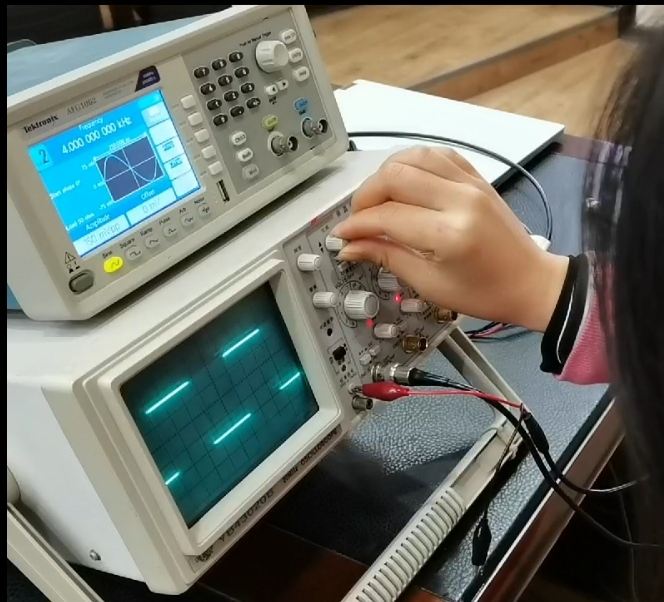

（4）调节垂直旋钮和水平旋钮，使屏幕显示的波形图稳定，并将垂直微调和水平微调置于校准位置；
（5）读出波形图在垂直方向所占格数，乘以垂直衰减旋钮的指示数值，得到校准信号的幅度；
（6）读出波形每个周期在水平方向所占格数，乘以水平扫描旋钮的指示数值，得到校准信号的周期（周期的倒数为频率）；
（7）一般校准信号的频率为1kHz，幅度为0.5V，用以校准示波器内部扫描振荡器频率，如果不正常，应调节示波器（内部）相应电位器，直至相符为止。
（8)通道2的校准方法和通道1一样，因此用同样的方法把通道2校准。

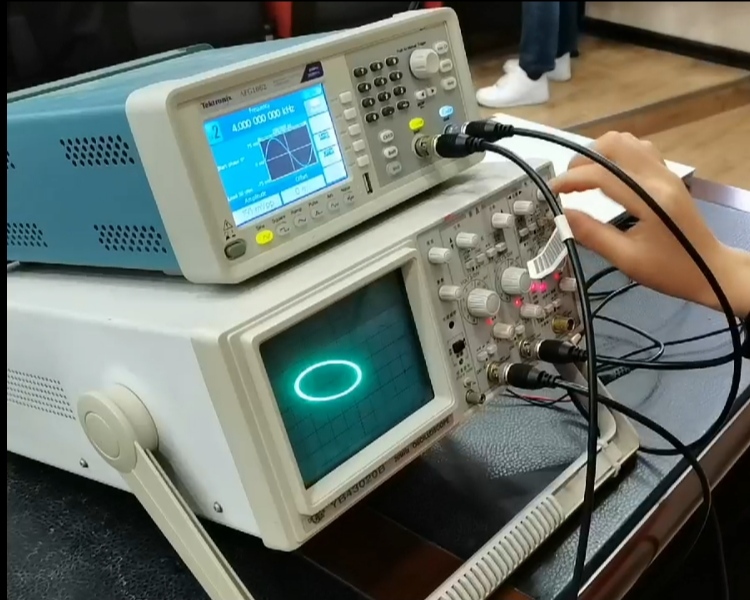

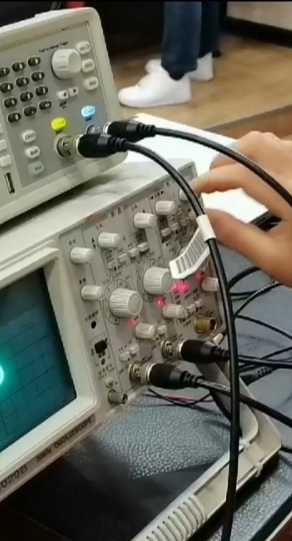

（9）打开信号发生器，将信号发生器和示波器连接起来。将示波器置于x-y工作方式。

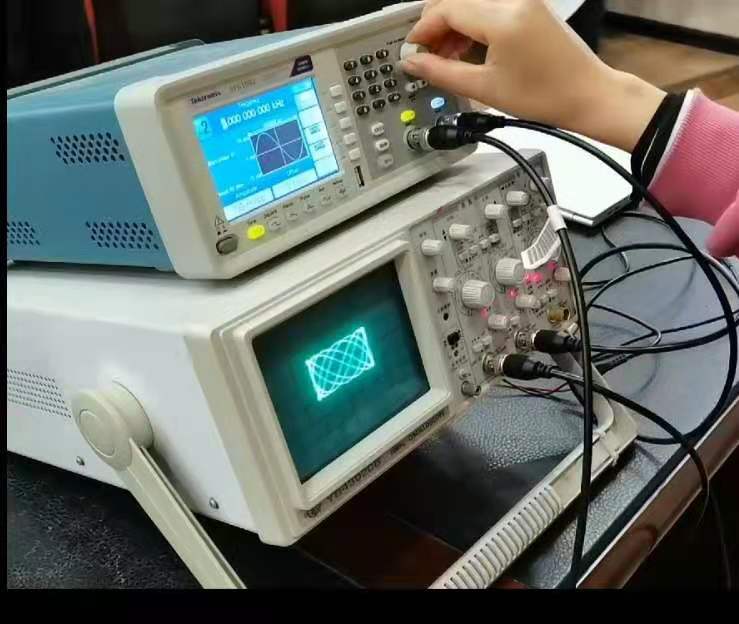

（10）慢慢改变标准频率，使这两个信号频率成整数倍数时，就会在屏上形成稳定的李萨如图形。
