7.5 流水线暂停机制的设计与实现

7.5.1 流水线暂停机制设计

由于OpenMIPS设计乘累加、乘累减、除法指令在流水线运行阶段占用多个时钟周期，因此须要暂停流水线，以等待这些多周期指令运行完成。一种直观的实现方法是：要暂停流水线，仅仅需保持取指令地址PC的值不变。同一时候保持流水线各个阶段的寄存器（也就是IF/ID、ID/EX、EX/MEM、MEM/WB模块的输出）不变。

OpenMIPS採用的是一种改进的方法：假如位于流水线第n阶段的指令须要多个时钟周期，进而请求流水线暂停，那么需保持取指令地址PC的值不变。同一时候保持流水线第n阶段、第n阶段之前的各个阶段的寄存器不变，而第n阶段后面的指令继续执行。

比方：流水线执行阶段的指令请求流水线暂停，那么保持PC不变，同一时候保持取指、译码、执行阶段的寄存器不变。可是能够同意訪存、回写阶段的指令继续执行。

为此，设计加入CTRL模块。其作用是接收各个阶段传递过来的流水线暂停请求信号，从而控制流水线各个阶段的执行。

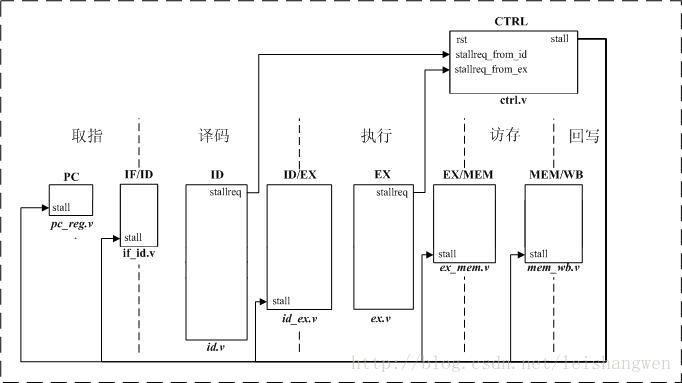

为了实现流水线暂停机制，对系统结构做如图7-10所看到的的改动。

CTRL模块的输入来自ID、EX模块的请求暂停信号stallreq。对于OpenMIPS教学版而言，仅仅有译码、运行阶段可能会有暂停请求。取指、訪存阶段都没有暂停请求。由于指令读取、数据存储器的读写操作都能够在一个时钟周期完毕。

CTRL模块对暂停请求信号进行推断，然后输出流水线暂停信号stall。从图7-10中可知，stall输出到PC、IF/ID、ID/EX、EX/MEM、MEM/WB等模块。从而控制PC的值，以及流水线各个阶段的寄存器。

7.5.2 流水线暂停机制实现

1、CTRL模块的实现

CTRL模块的接口如图7-10中所看到的，各接口作用如表7-1所看到的。

读者须要注意：输出信号stall是一个宽度为6的信号。其含义例如以下。

stall[0]表示取指地址PC是否保持不变。为1表示保持不变
stall[1]表示流水线取指阶段是否暂停，为1表示暂停
stall[2]表示流水线译码阶段是否暂停。为1表示暂停
stall[3]表示流水线运行阶段是否暂停，为1表示暂停
stall[4]表示流水线訪存阶段是否暂停，为1表示暂停
stall[5]表示流水线回写阶段是否暂停，为1表示暂停

CTRL模块的代码例如以下。源文件是本书附带光盘CodeChapter7_2文件夹下的ctrl.v。

module ctrl(

	input wire		rst,
	input wire          stallreq_from_id,   // 来自译码阶段的暂停请求
	input wire          stallreq_from_ex,   // 来自运行阶段的暂停请求
	output reg[5:0]     stall

);

	always @ (*) begin
	   if(rst == `RstEnable) begin
		stall <= 6'b000000;
	   end else if(stallreq_from_ex == `Stop) begin
		stall <= 6'b001111;
	   end else if(stallreq_from_id == `Stop) begin
		stall <= 6'b000111;
	   end else begin
		stall <= 6'b000000;
	   end
	end

endmodule

当中宏定义Stop在defines.v中定义。例如以下：
`define Stop                 1'b1               // 流水线暂停
`define NoStop               1'b0               // 流水线继续

能够从下面三点理解。

（1）当处于流水线运行阶段的指令请求暂停时（即stallreq_from_ex等于Stop），依照OpenMIPS流水线暂停机制的设计。要求取指、译码、运行阶段暂停。而訪存、回写阶段继续，所以设置stall为6'b001111。

（2）当处于流水线译码阶段的指令请求暂停时（即stallreq_from_id等于Stop），依照OpenMIPS流水线暂停机制的设计。要求取指、译码阶段暂停，而运行、訪存、回写阶段继续，所以设置stall为6'b000111。

（3）其余情况下。设置stall为6'b000000，表示不暂停流水线。

2、改动取指阶段

（1）改动PC模块

从图7-10中可知，PC模块新添加了一个输入信号stall，其值就是CTRL模块的接口stall。改动取指阶段PC模块的代码例如以下，当中改动的代码使用加粗、斜体标识。

源文件是本书附带光盘CodeChapter7_2文件夹下的pc_reg.v。

module pc_reg(
	input	wire		      clk,
	input  wire		      rst,
	input  wire[5:0]              stall,  // 来自控制模块CTRL
	output reg[`InstAddrBus]      pc ,
	output reg                    ce
);

	always @ (posedge clk) begin
	   if (rst == `RstEnable) begin
		ce <= `ChipDisable;
	   end else begin
		ce <= `ChipEnable;
	   end
	end

       // 当stall[0]为NoStop时，pc加4，否则，保持pc不变
	always @ (posedge clk) begin
	   if (ce == `ChipDisable) begin
		pc <= 32'h00000000;
	   end else if(stall[0] == `NoStop) begin
		pc <= pc + 4'h4;
	   end
	end

endmodule

（2）改动IF/ID模块

參考图7-10，IF/ID模块也新增了一个输入信号stall，主要改动例如以下，改动的代码使用加粗、斜体标识。完整代码參考本书附带光盘CodeChapter7_2文件夹下的if_id.v文件。

module if_id(
......
	input wire[5:0]               stall,
);

       //（1）当stall[1]为Stop，stall[2]为NoStop时。表示取指阶段暂停，
       //     而译码阶段继续，所以使用空指令作为下一个周期进入译码阶段的指令。
       //（2）当stall[1]为NoStop时，取指阶段继续。取得的指令进入译码阶段。

//（3）其余情况下。保持译码阶段的寄存器id_pc、id_inst不变。 always @ (posedge clk) begin if (rst == `RstEnable) begin id_pc <= `ZeroWord; id_inst <= `ZeroWord; end else if(stall[1] == `Stop && stall[2] == `NoStop) begin id_pc <= `ZeroWord; id_inst <= `ZeroWord; end else if(stall[1] == `NoStop) begin id_pc <= if_pc; id_inst <= if_inst; end end endmodule

3、改动译码阶段

（1）改动ID模块

參考图7-10，ID模块新增了一个输出信号stallreq，在实现载入、存储指令的时候会给该信号赋值，眼下临时设置这个输出就是NoStop，详细代码不再给出。读者能够參考本书附带光盘CodeChapter7_2文件夹下的id.v文件。

（2）改动ID/EX模块

參考图7-10，ID/EX模块新增了一个输入信号stall，主要改动例如以下，改动的代码使用加粗、斜体标识。完整代码位于本书附带光盘CodeChapter7_2文件夹下的id_ex.v文件。

module id_ex(
......

	//来自控制模块的信息
	input wire[5:0]	stall,

	......
);
       //（1）当stall[2]为Stop，stall[3]为NoStop时。表示译码阶段暂停，
       //     而运行阶段继续，所以使用空指令作为下一个周期进入运行阶段的指令。

//（2）当stall[2]为NoStop时。译码阶段继续。译码后的指令进入运行阶段。

//（3）其余情况下，保持运行阶段的寄存器ex_aluop、ex_alusel、ex_reg1、 // ex_reg2、ex_wd、ex_wreg不变。

always @ (posedge clk) begin if (rst == `RstEnable) begin ...... end else if(stall[2] == `Stop && stall[3] == `NoStop) begin ex_aluop <= `EXE_NOP_OP; ex_alusel <= `EXE_RES_NOP; ex_reg1 <= `ZeroWord; ex_reg2 <= `ZeroWord; ex_wd <= `NOPRegAddr; ex_wreg <= `WriteDisable; end else if(stall[2] == `NoStop) begin ex_aluop <= id_aluop; ex_alusel <= id_alusel; ex_reg1 <= id_reg1; ex_reg2 <= id_reg2; ex_wd <= id_wd; ex_wreg <= id_wreg; end end endmodule

4、改动运行阶段

（1）改动EX模块

參考图7-10，EX模块新增了一个输出信号stallreq_from_ex，在本章后面实现乘累加、乘累减、除法指令的时候会给该信号赋值。

（2）改动EX/MEM模块

參考图7-10，EX/MEM模块新增了一个输入信号stall，主要改动例如以下。改动的代码使用加粗、斜体标识。完整代码位于本书附带光盘CodeChapter7_2文件夹下的ex_mem.v文件。

module ex_mem(
......

        //来自控制模块的信息
	input wire[5:0]		 stall,

	......
);
       //（1）当stall[3]为Stop，stall[4]为NoStop时，表示运行阶段暂停。
       //     而訪存阶段继续，所以使用空指令作为下一个周期进入訪存阶段的指令。

//（2）当stall[3]为NoStop时，运行阶段继续，运行后的指令进入訪存阶段。 //（3）其余情况下。保持訪存阶段的寄存器mem_wb、mem_wreg、mwm_wdata、 // mem_hi、mem_lo、mem_whilo不变。 always @ (posedge clk) begin if(rst == `RstEnable) begin ...... end else if(stall[3] == `Stop && stall[4] == `NoStop) begin mem_wd <= `NOPRegAddr; mem_wreg <= `WriteDisable; mem_wdata <= `ZeroWord; mem_hi <= `ZeroWord; mem_lo <= `ZeroWord; mem_whilo <= `WriteDisable; end else if(stall[3] == `NoStop) begin mem_wd <= ex_wd; mem_wreg <= ex_wreg; mem_wdata <= ex_wdata; mem_hi <= ex_hi; mem_lo <= ex_lo; mem_whilo <= ex_whilo; end //if end //always endmodule

5、改动訪存阶段

訪存阶段仅仅要改动MEM/WB模块。參考图7-10，MEM/WB模块也新增了一个输入信号stall。主要改动例如以下，改动的代码使用加粗、斜体标识。

完整代码位于本书附带光盘CodeChapter7_2文件夹下的mem_wb.v文件。

module mem_wb(
......

        //来自控制模块的信息
	input wire[5:0]               stall,

......
);
       //（1）当stall[4]为Stop。stall[5]为NoStop时，表示訪存阶段暂停，
       //     而回写阶段继续。所以使用空指令作为下一个周期进入回写阶段的指令。
       //（2）当stall[4]为NoStop时。訪存阶段继续，訪存后的指令进入回写阶段。

//（3）其余情况下，保持回写阶段的寄存器wb_wd、wb_wreg、wb_wdata、 // wb_hi、wb_lo、wb_whilo不变。 always @ (posedge clk) begin if(rst == `RstEnable) begin ...... end else if(stall[4] == `Stop && stall[5] == `NoStop) begin wb_wd <= `NOPRegAddr; wb_wreg <= `WriteDisable; wb_wdata <= `ZeroWord; wb_hi <= `ZeroWord; wb_lo <= `ZeroWord; wb_whilo <= `WriteDisable; end else if(stall[4] == `NoStop) begin wb_wd <= mem_wd; wb_wreg <= mem_wreg; wb_wdata <= mem_wdata; wb_hi <= mem_hi; wb_lo <= mem_lo; wb_whilo <= mem_whilo; end //if end //always endmodule

6、改动顶层模块OpenMIPS

由于上面加入了CTRL模块，并且对流水线各个阶段的模块也都添加了对应的接口。所以要改动OpenMIPS模块。以将新增接口与CTRL模块连接起来，连接关系如图7-10所看到的，详细代码不在书中列出，读者能够參考本书附带光盘CodeChapter7_2文件夹下的openmips.v文件。
