QPSK、16QAM、64QAM

这些是通信系统中的调制方式：BPSK：Binary Phase Shift Keying  二相相移键控,一个符号代表1bit

QPSK：Quadrature Phase Shift Keying   四相相移键控，一个符号代表2bit

8PSK：8 Phase Shift Keying   八相相移键控，一个符号代表3bit

16QAM：16 Quadrature Amplitude Modulation  16正交幅相调制，一个符号代表4bit

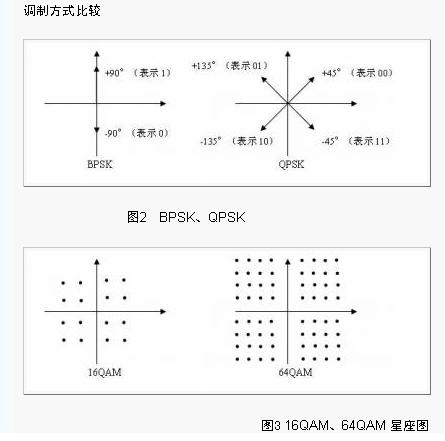

64QAM：64 Quadrature Amplitude Modulation   64正交幅相调制，一个符号代表6bitPSK是相移键控（Phase Shift Keying），是通过相位的变化代表“0”和“1”的。BPSK中的B是“Binary”的意思，也就是有两个变化状态，比如说相位上的“+90°（代表1）、-90°（代表0）”，一个状态代表的就是一个比特。QPSK的“Q”是“Quadrature”的意思，有四个变化状态，如相位上的“+45°（代表00）、-45°（代表11）、+135°（代表10）、-135°（代表01）”，那么一个状态就代表两个比特的信息，如图2所示。同理8PSK的一个状态代表三个比特。

等到QAM调制方式的时候，由于要描述的状态多了，只靠相位区分状态就不够了（相互区别起来有些困难了），需要加入幅度的变化来表示一个状态，就像我们用手指的方向“上下左右”表示“北南东西”的时候，我们同时加上了胳膊伸的长度表示远近，胳膊全伸开表示很远，胳膊伸一半，表示较近。眼神不好的人还真看不出来。所以说对接收机的要求比较高了。16QAM就是状态空间为16，每个状态是4个比特的信息；而64QAM的状态空间是64，每个状态是6个比特的信息，如图3所示。我们看到64卦中，每一卦都是由6个“爻”（爻分阴阳，就像比特最小单位0和1一样）组成
