概述
我也不知道，我为什么还要去掌握点simulink的东西，小小年级承受了生活不该承受的重担。这年头，程序员真是要啥都会啊，不然应付不了快速变化的需求。
Matlab版本：R2017 a
1. 创建环境

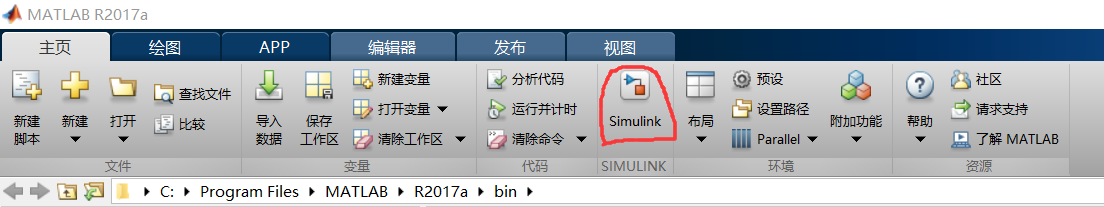

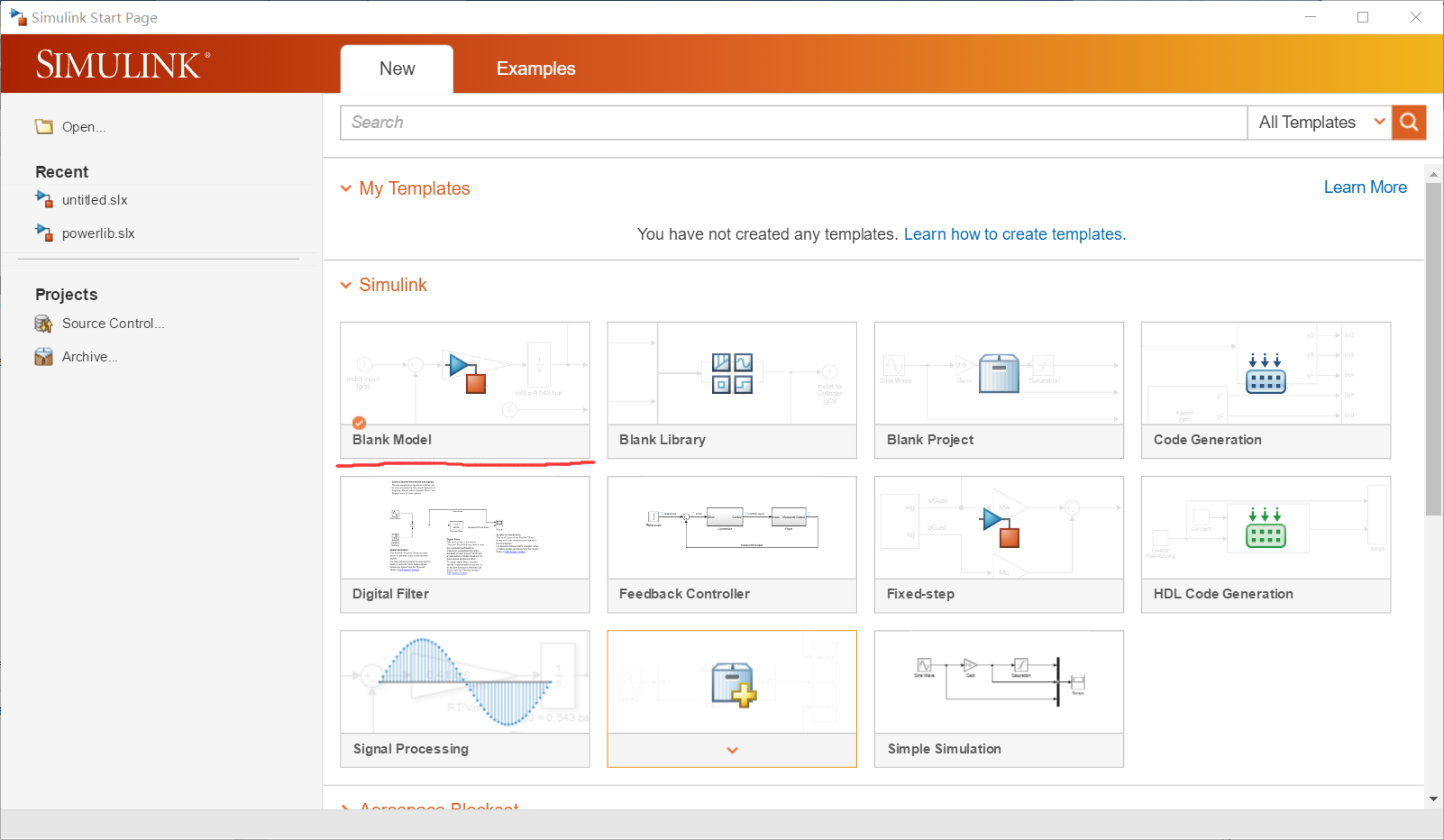

点击主页中的"simulink"按钮，我们创建一个空白的环境。
2. 构建电路
（1）在matlab命令行中输入"powerlib"，将电源，电阻，电压表啥的从弹出的窗口中拷贝进去，连起来，注意，一定要把powergui拖进去，不然运行时会报错。
这个scope是我们后面要加的东西。
3. 添加示波器

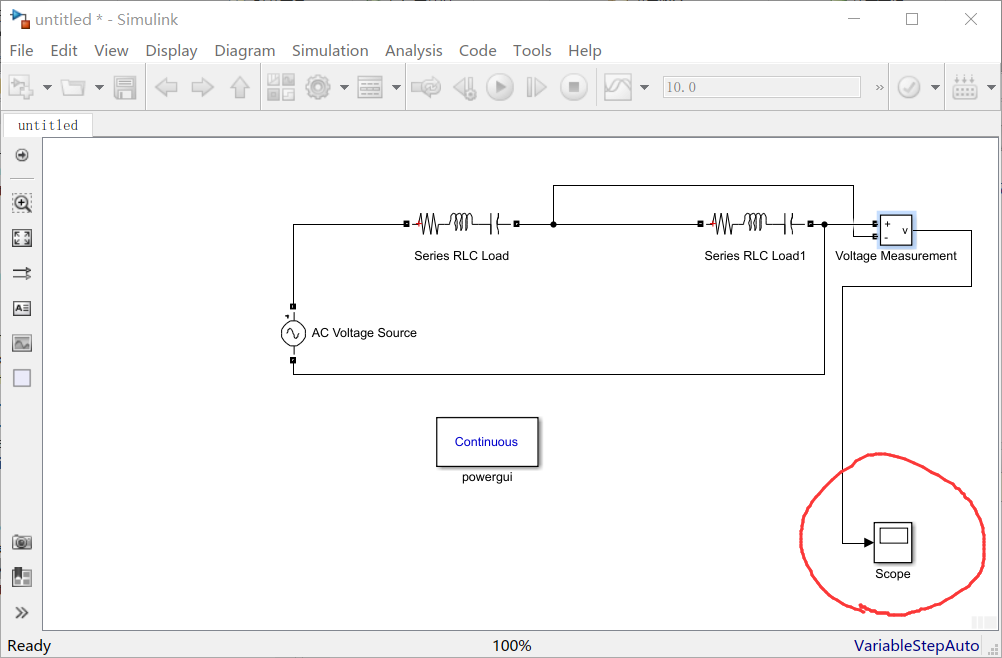

上述的电路已经可以运行了，但是并没有什么作用，因为我们没有输出信号，什么都看不到。本以为上面的Voltage Measurement是有输出的，结果并不能显示信号。所以我们还需要一个示波器Scope，这个在Simulink Library中搜索Scope可以直接找得到。
选中连接Scope的数据线，选择将信号输出。
点击上方的启动按钮，整个模拟就会开始。
模拟结束后。进入Simulink Inspector就可以看到输出的信号信息。
更多功能留待以后探索。
