前言

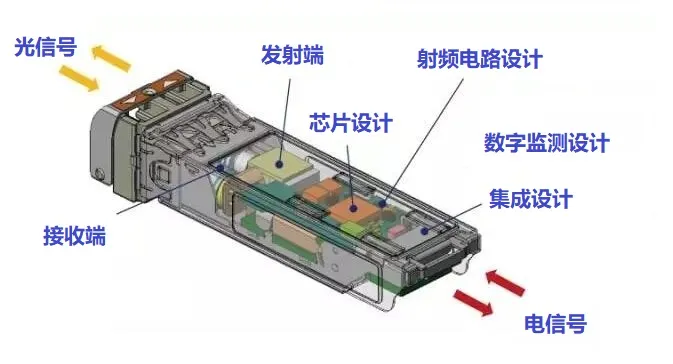

光模块(optical module)由光电子器件、功能电路和光接口等组成。其中，光电子器件包括发射和接收两部分。光模块的作用就是光电转换，发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。

光模块的前世今生

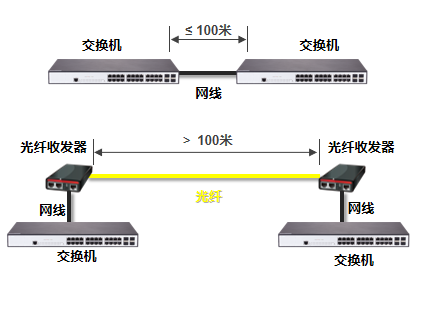

早期的网络中，PC和交换机、交换机和交换机之间通过网线进行联网和通信。随着网络规模越来越大，设备间的物理距离也越来越远。但网线成为了制约网络规模扩大的瓶颈——网线的最远有效传输距离仅为100米。

当然，这难不倒聪明的工程师。当两台交换机之间的距离超过100米，我们用光纤替代了原来的网线，并使用光纤收发器进行光电转换。

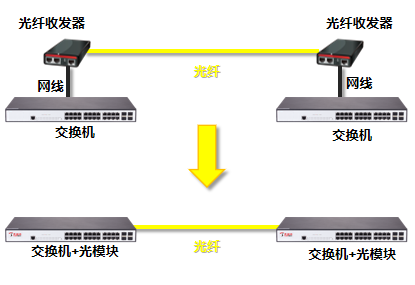

随着光纤收发器的小型化，一个想法变成了现实——交换机提供光接口、光纤收发器缩减尺寸成为光模块，光纤插在光模块上，光模块插入交换机的光接口。

这次改进，不仅减少了故障节点（连接交换机和光纤收发器的网线脱落隐患、光纤收发器的断电隐患），美化了环境，更节省了费用，可谓一举多得。

接替光纤收发器后，光模块随着网络需求而发展壮大，成为了一个庞大的家族。

作为交换机的选配附件，这个家族的成员频繁出现在配置清单中。那么，该如何选择合适的光模块呢？

 如何选择合适的光模块

光模块是很重要的…...EMMM，附件！如何选择合适的光模块取决于光纤和交换机，这两位大佬决定着光模块的形态和价格。

下面我们将通过5个维度来筛选并确认光模块。

维度一：光纤的模式和距离

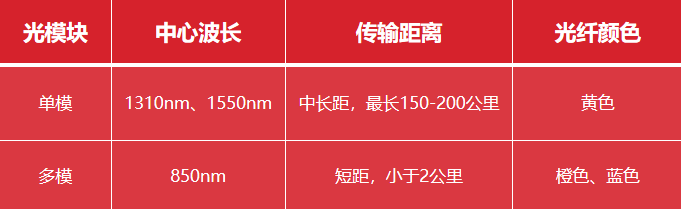

光纤可分为单模光纤和多模光纤。实际使用中，单模光纤配套选用单模光模块，多模光纤配套选用多模光模块。

确定单模还是多模后，需要根据光纤的距离选择相应的光模块。通常情况下，光模块的传输距离参数应稍大于光纤的长度（例如光纤的长度是35KM，需要使用的光模块的传输距离参数为40KM）。在其他参数一致的前提下，支持的传输距离越远，光模块的价格越高。

经验：多模光纤的传输距离较近，一般用于机房内部的互连和建筑物内部的互连；单模光纤的传输距离较远，可用于中长距离的连接。

维度二：光纤的接口类型

光纤的接口决定了光模块的接口，建议根据光纤接口选择相应的光模块接口。

经验：企业网市场的光纤接口类型以LC为主。

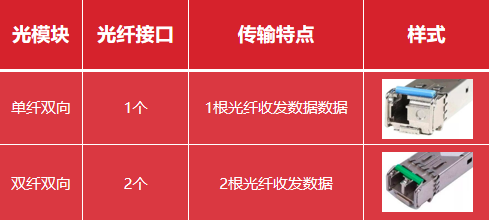

维度三：光纤的光接口工作模式普通光纤（双纤双向）是成对使用的，一根发送数据、一根接受数据；而单纤双向是通过一根光纤实现双向收发。需要结合用户的光纤规划来配置相应的光模块。

经验：企业网市场多用普通光纤（双纤双向）。

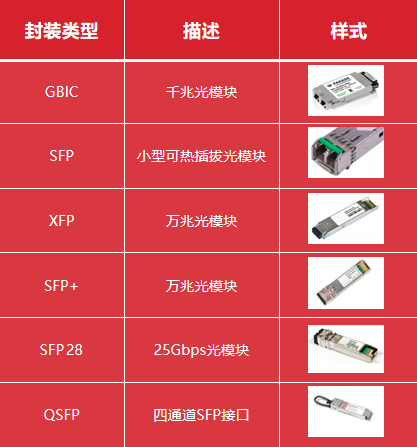

维度四：交换机支持的光模块封装类型

光模块存在多种封装类型，不同封装类型的光模块，存在尺寸差异。为了确保光模块能正确安装到交换机上，要求光模块的封装类型和交换机光口支持的封装类型保持一致。

经验：企业网市场多用SFP、SFP+、SFP28、QSFP等封装类型的光模块。

维度五：交换机对于光模块的速率要求

交换机要求两端的光模块速率匹配。如果互连的交换机选用了不同速率的光模块（QSFP支持1对多，本文不展开），会导致两台交换机无法通信。

同时，光模块的速率应与交换机光口的速率相匹配，建议查询光纤两端的交换机资料，了解交换机支持的光模块的速率，并为这两台交换机选择适合的光模块（下表仅列举常见速率，100G以上速率未列出）。

光模块数量测算题

对于企业网市场，光纤的接口类型多为LC接口，光接口工作模式多为双纤双向、交换机支持的封装类型多为SFP、SFP+。

现场需要重点了解的信息可简化为：光纤是单模还是多模？光模块需要支持的距离是多少？用户期望的速率是多少？

我们通过一道考题来进行实际检验。
考题：

用户有3栋楼，中心机房在1号楼。

楼之间的光纤长度为8公里，每栋楼内部的光纤长度不超过300米。

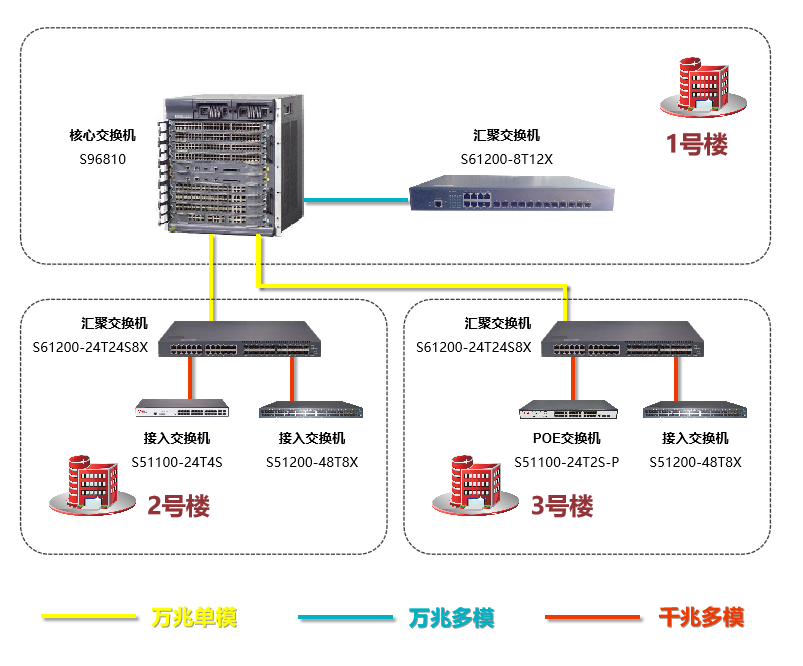

用户已经部署了交换机（支持SFP、SFP+封装）和光纤（双纤双向，LC接口），并希望核心交换机和汇聚交换机之间万兆连接、汇聚交换机和接入交换机之间千兆连接，如下图所示。

请问需要购置多少个光模块？

分析：

• 楼之间的光纤长度为8公里+核心交换机和汇聚交换机之间万兆连接，可推导出——1号楼核心交换机和2、3号楼汇聚交换机部署单模万兆10公里光模块；
• 每栋楼内部的光纤长度不超过300米 + 核心交换机和汇聚交换机之间万兆连接，可推导出——1号楼核心交换机和汇聚交换机部署多模万兆300米光模块；
• 每栋楼内部的光纤长度不超过300米 + 汇聚交换机和接入交换机之间千兆连接，可推导出——2、3号楼汇聚交换机和接入交换机部署多模千兆300米光模块。

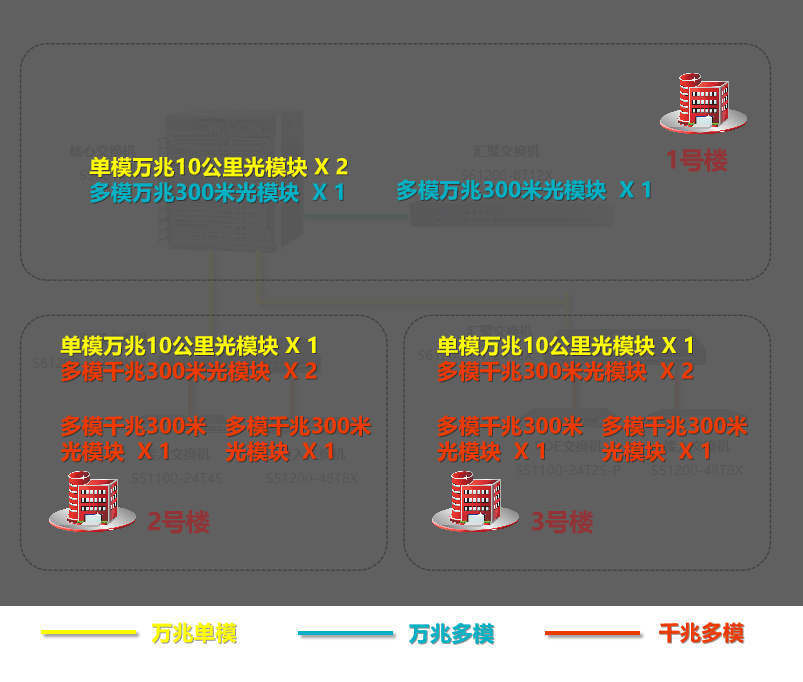

每台交换机的光模块数量统计如下图：

答案：

光模块数量汇总统计表：

最后
