概述

假设有一个有线的温湿度测量，传输系统。我们用Zigbee模块连接起来，改造成一个无线的Zigbee网络温湿度测量系统：

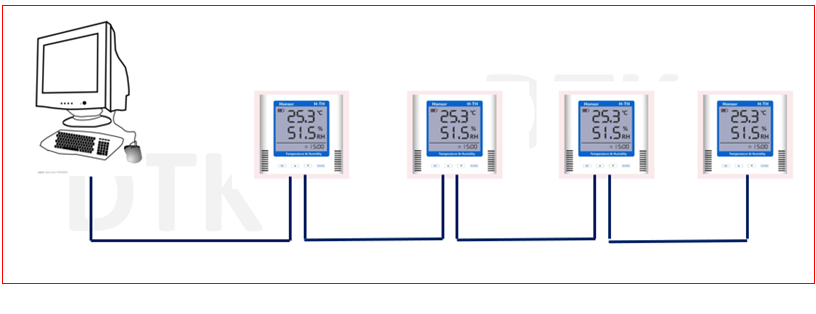

1个上位机通过485总线连接了4台温湿度测量仪（或温湿度变送器）：
连接的波特率为9600，MODBUS RTU协议
在这里插入图片描述
改造方法：
1个模块设置成Coordinator，连接到上位机，4个模块设置成Router，连接到温湿度仪
连接完成后，不需要修改上位机软件，不需要修改设备配置，与有线使用方法完全一样！

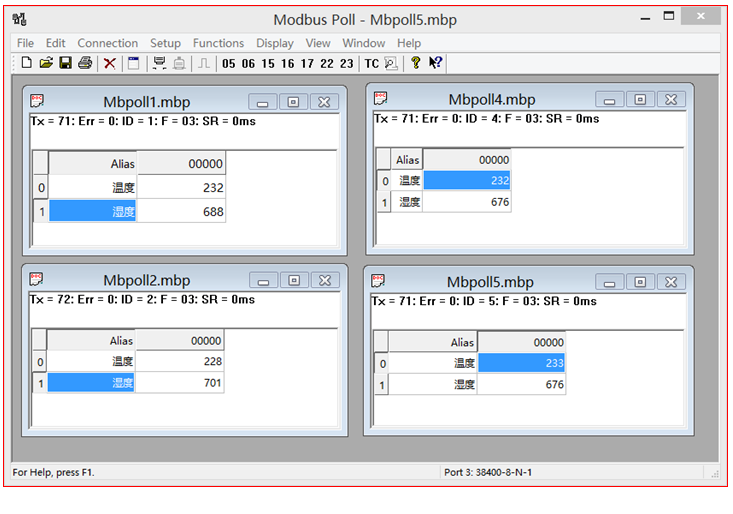

在配置Zigbee模块时，只要配置Coordinator即可，Router模块，可以通过连按3次功能按键的方法来自动寻找Coordinator加入网络，并获得在Coordinator里的预设参数。
在这里插入图片描述
连接完成后，不需要修改上位机软件，不需要修改设备配置，与有线使用方法完全一样！

由于采用了高性能的双ARM-32位CPU，改造后仍然能获得较高的传输性能：

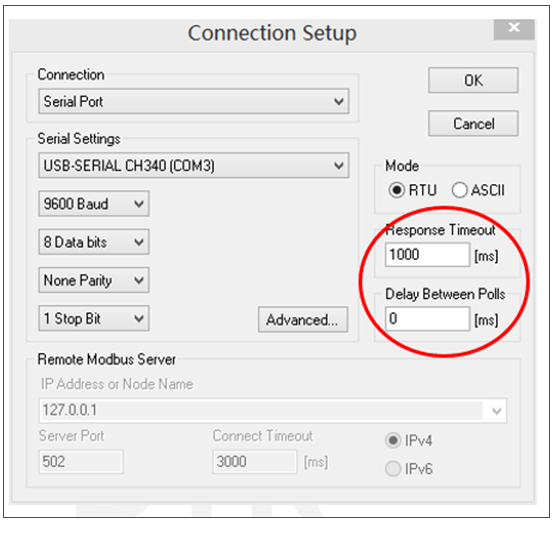

简单网络，一条数据收到后，可以马上发下一条指令；
在这里插入图片描述
如果网络内节点很多（超过50个）或路由深度（超过10级），应适当设置延时200MS，超时（Timeout）可以设置成2S，3S或5S
适当提高上位机的波特率（连接上位机的Coordinator也要一致），可以减少串口占用模块的处理时间，有利于提高整个网络的效率。
