概述
一、Zigbee概述
1.什么是Zigbee
ZigBee是一种近距离、低复杂度的双向无线通信系统，主要用于距离短、功耗低、传输速率不高的电子设备之间进行数据传输，且具有低功耗、低成本、大容量、时延短、可靠性高以及网络拓扑结构灵活的特点。
Zigbee本质就是无线设备之间的一种通信方式，类似于人和人之间用普通话交流，普通话就是一种通信方式。Zigbee，Zigbee通信方式，Zigbee协议说的都是一回事。
Zigbee的主要作用是用来构建无线局域网。
2.各通信方式的比较
蓝牙：功耗比较低，组建网络节点数少(7~8个)
WIFI：通信速率比较大，功耗大，等等
Zigbee：
优点：可以组建大规模的网络，功耗低(TI cc2530正常工作电流8mA,最低工作电流只有几uA)
缺点：通信速率比较小( 250KBPS)
注意：Zigbee只是完成数据通信的工作，要实现具体的使用的功能系统，一般会把Zigbee模块连接到计算机(处理器)，计算机通过编好的程序来对整个系统进行监控。
3.相关概念
Zigbee联盟：制定Zigbee协议的协会组织(美国)
TI(德州仪器)：一个Zigbee芯片厂商，主要把Zigbee协议用于推广和实际应用。除了TI，还有ember,飞思卡尔等等
Zstack：TI公司推出Zigbee软件上支持的协议栈。实质就是一堆示例代码。
cc2530：TI公司推出的支持Zigbee底层协议的一种芯片(8051单片机内核)
cc2530F256 TI 58J
IAR：写Zigbee程序的一个软件，集成开发工具，编辑器，编译器，下载器，仿真器。

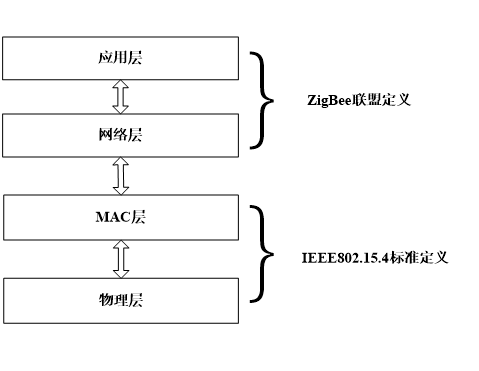

4.Zigbee网络体系结构
ZigBee协议基础为IEEE 802.15.4，ZigBee联盟在IEEE 802.15.4基础之上重新定义了网络层和应用层。Zigbee使用全球免费频段进行通讯，能够在三个不同的频段上通讯。全球通用的频段是 2.400GHz-2.484GHz，欧洲采用的频段是 868.0 MHz-868.66MHz，美国采用的频段是 902MHz-928MHz。传输速率分别为 250kbps 20kbps 和 40kbps。
二、IAR软件的安装使用

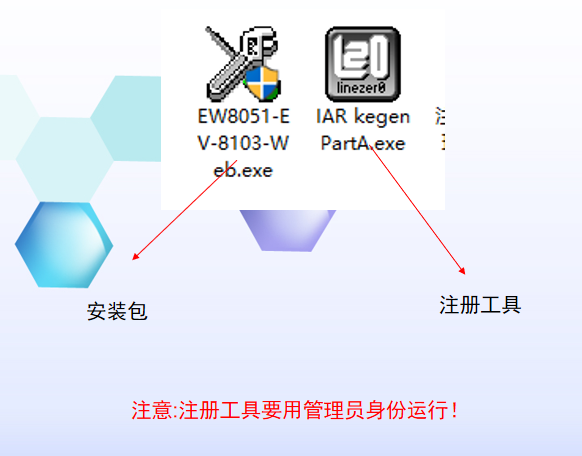

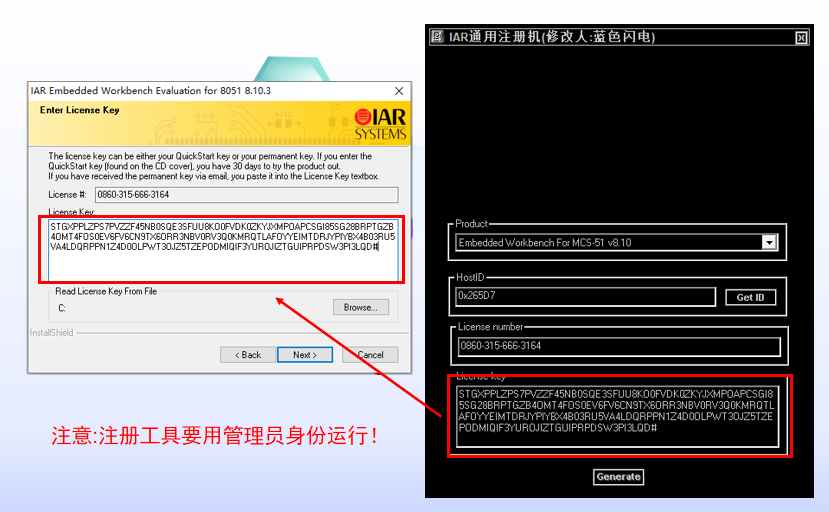

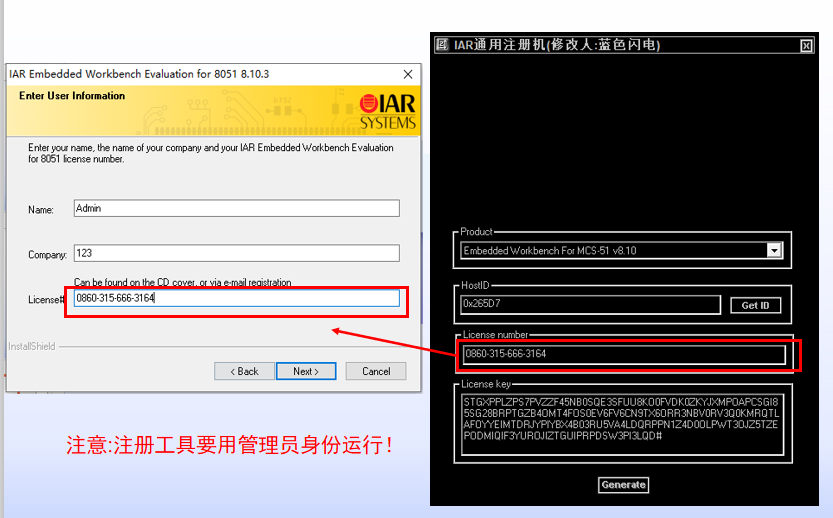

1.IAR软件的安装与注册
2.IAR工程建立

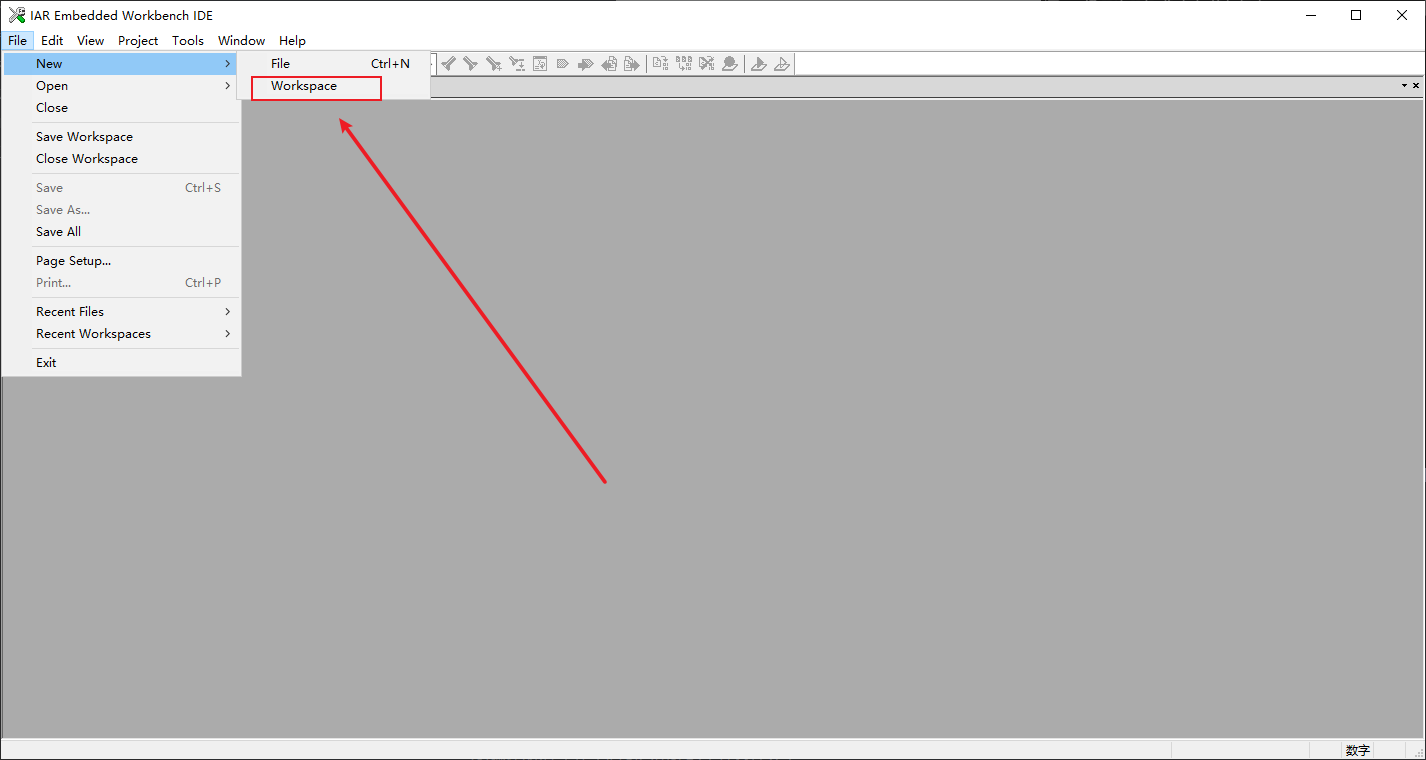

(1)先创建一个工作空间
File–>new–>workspace

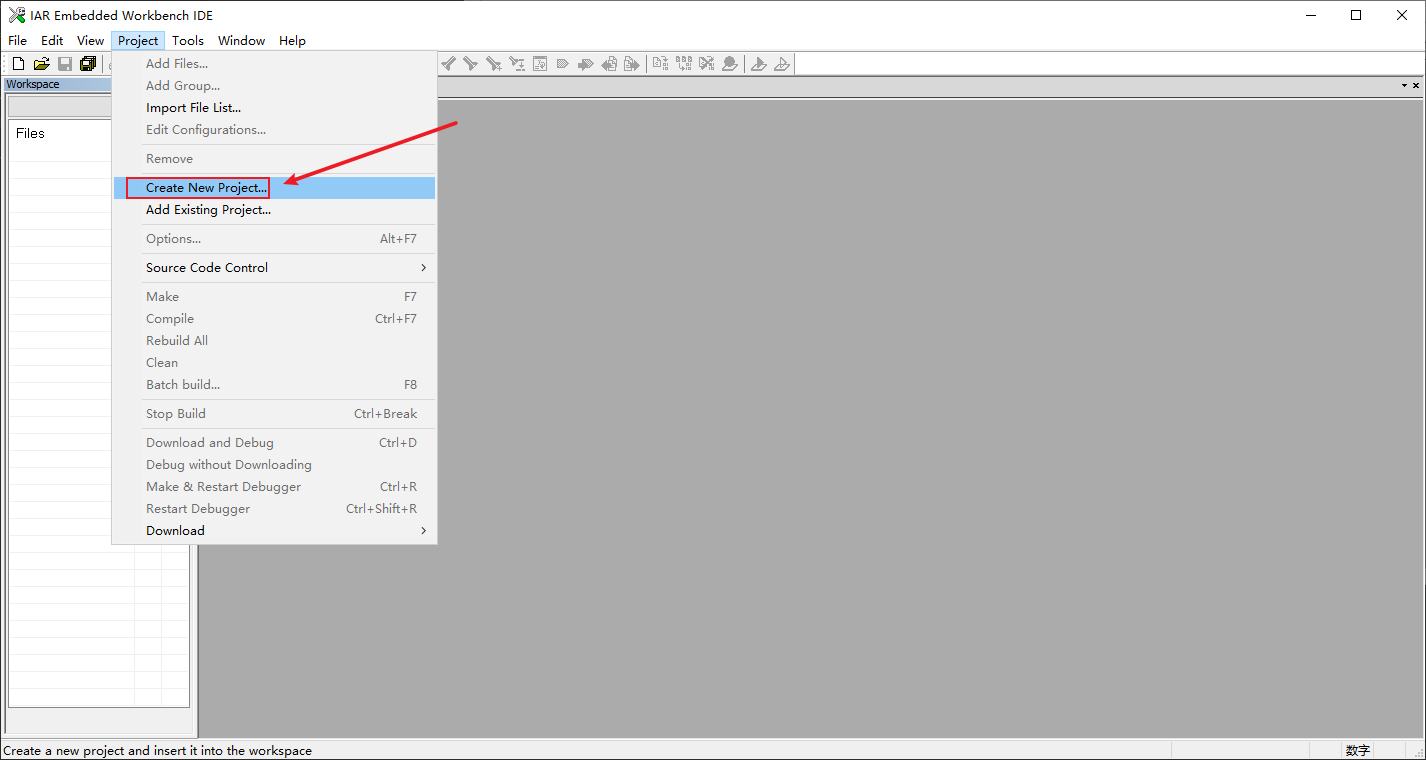

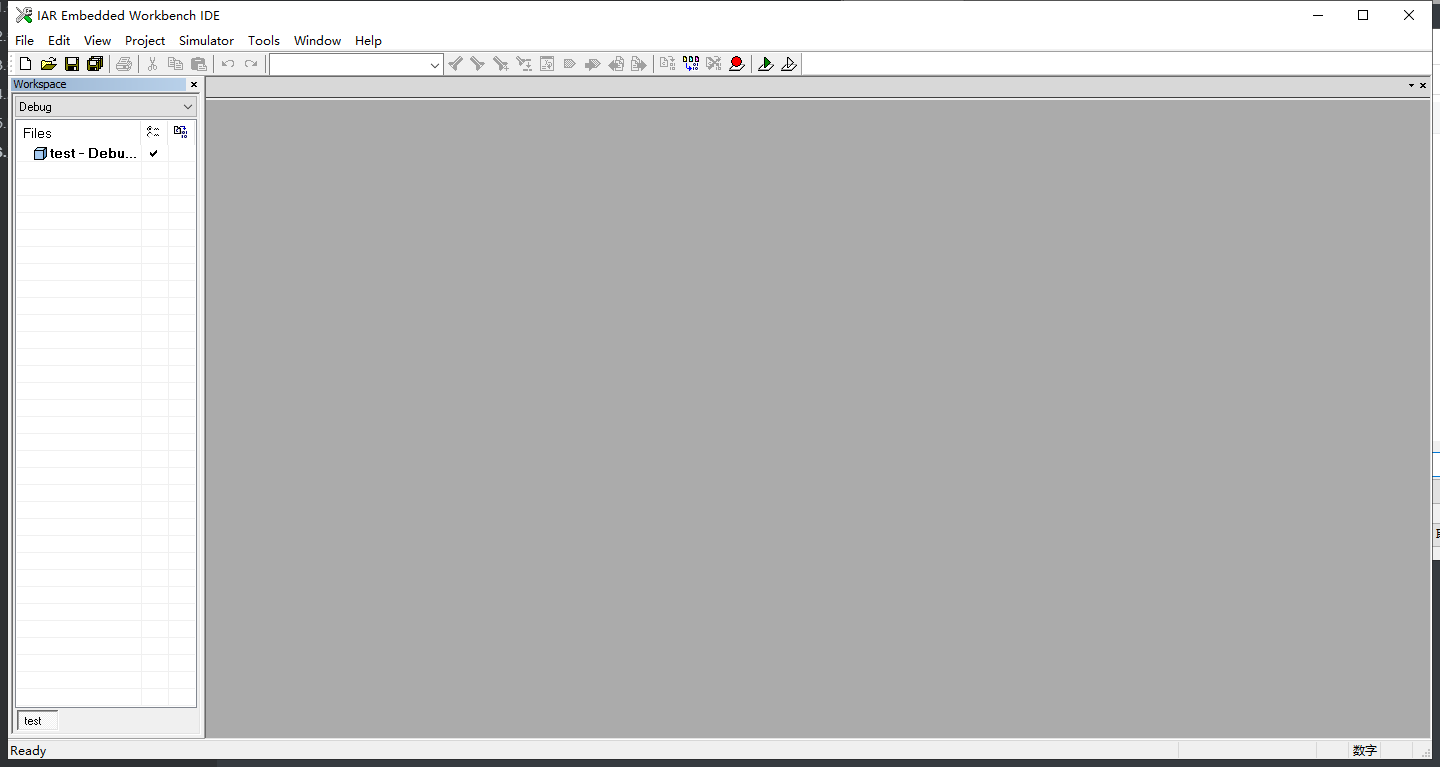

(2)创建一个工程

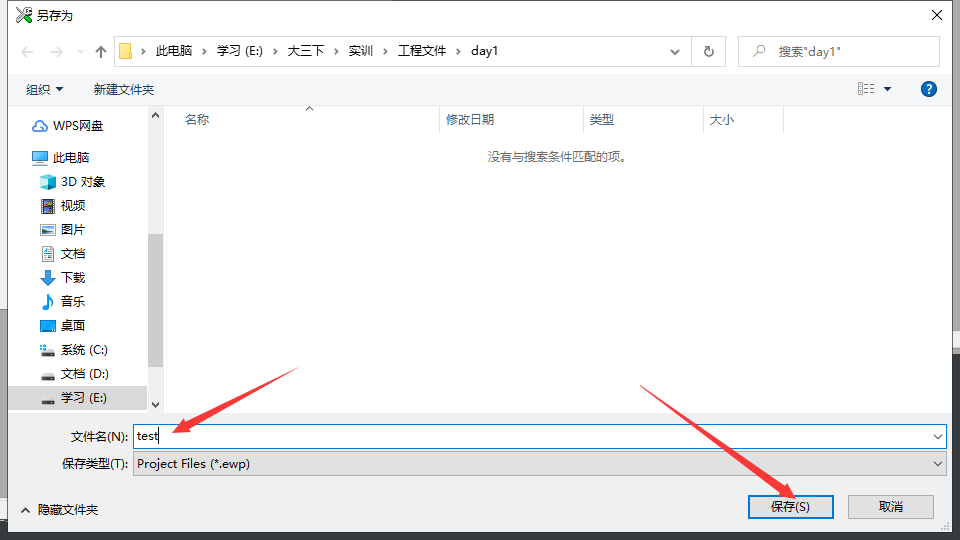

Project–>Create New Project–>Empty project–>0K–>保存到指定目录

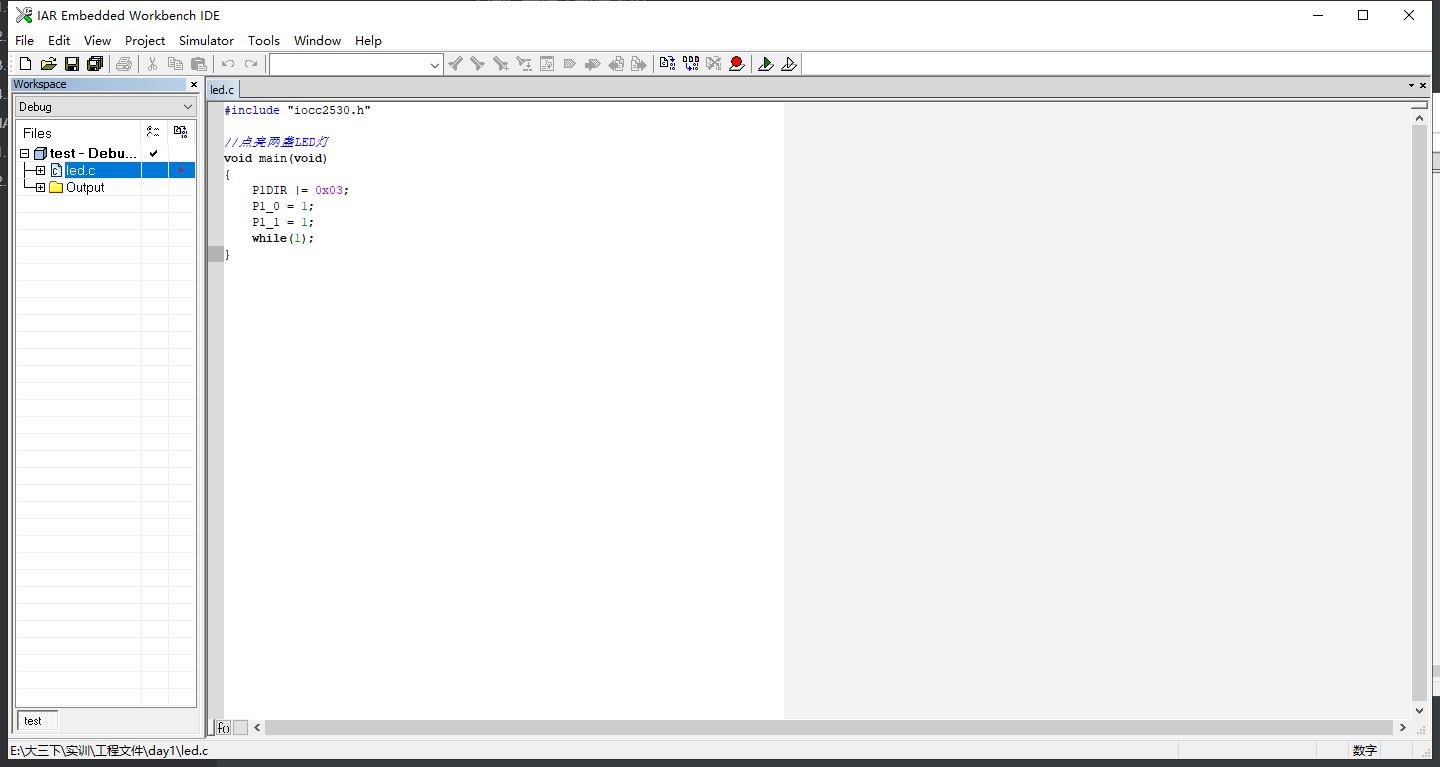

(3)新建一个文件–>保存为.c文件

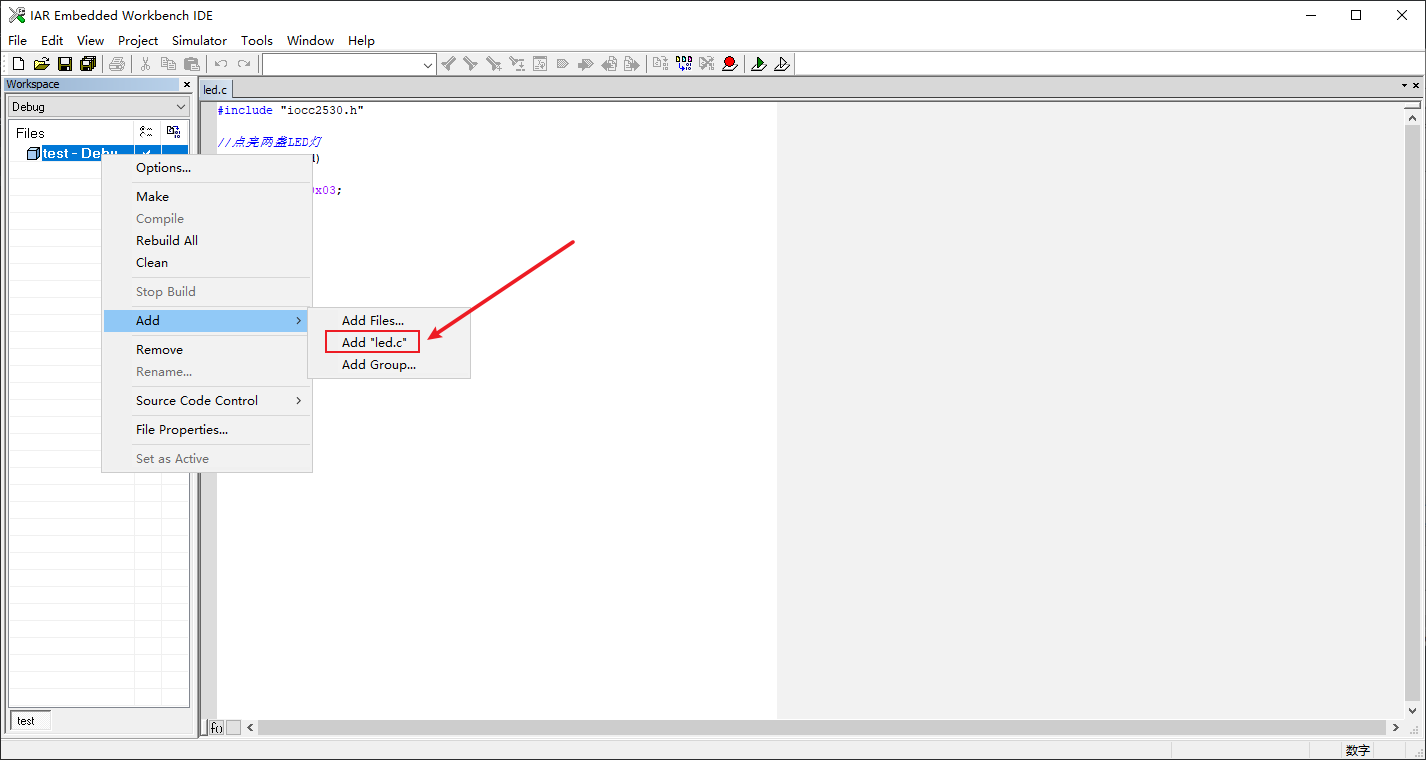

(4)把.c文件添加进工程
右击"工程名-Debug"–>Add
(5)编译：保存工作空间到已创建的工程文件夹中
3.选项配置

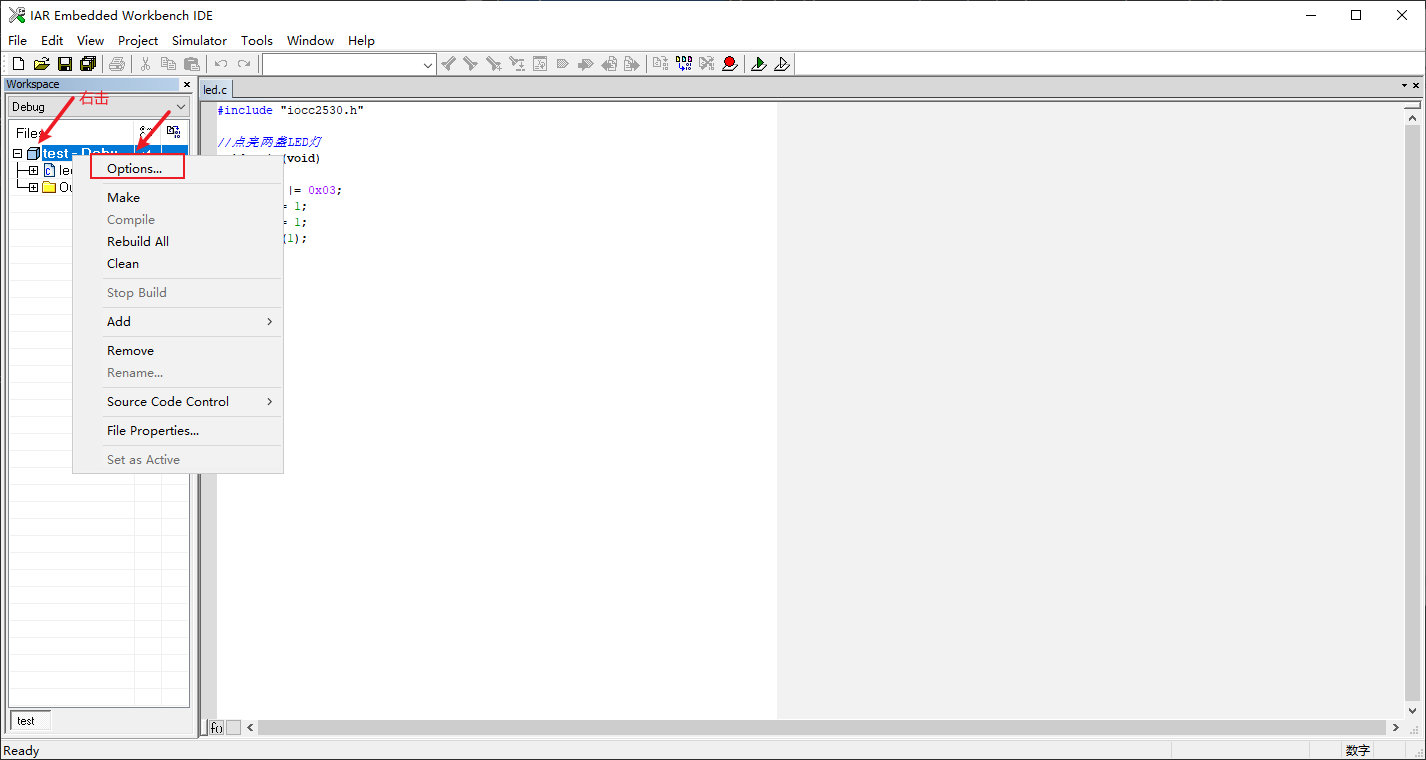

“工程名-Debug”–>options
(1)General Options–>Device 选择Texas Instruments cc2530F256

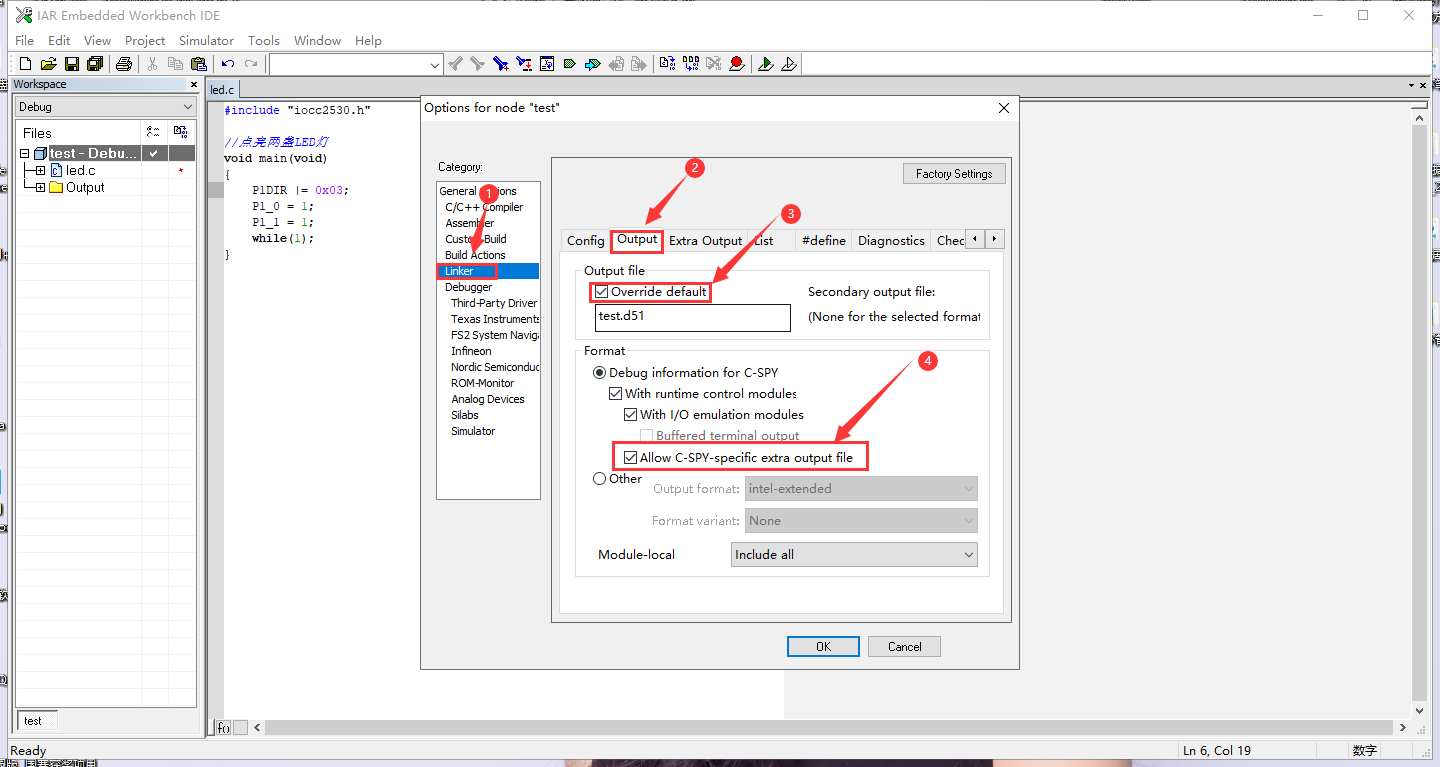

(2)Linker–>Output–>Override default勾上，Allow C-SPY-specific extra output file 勾上

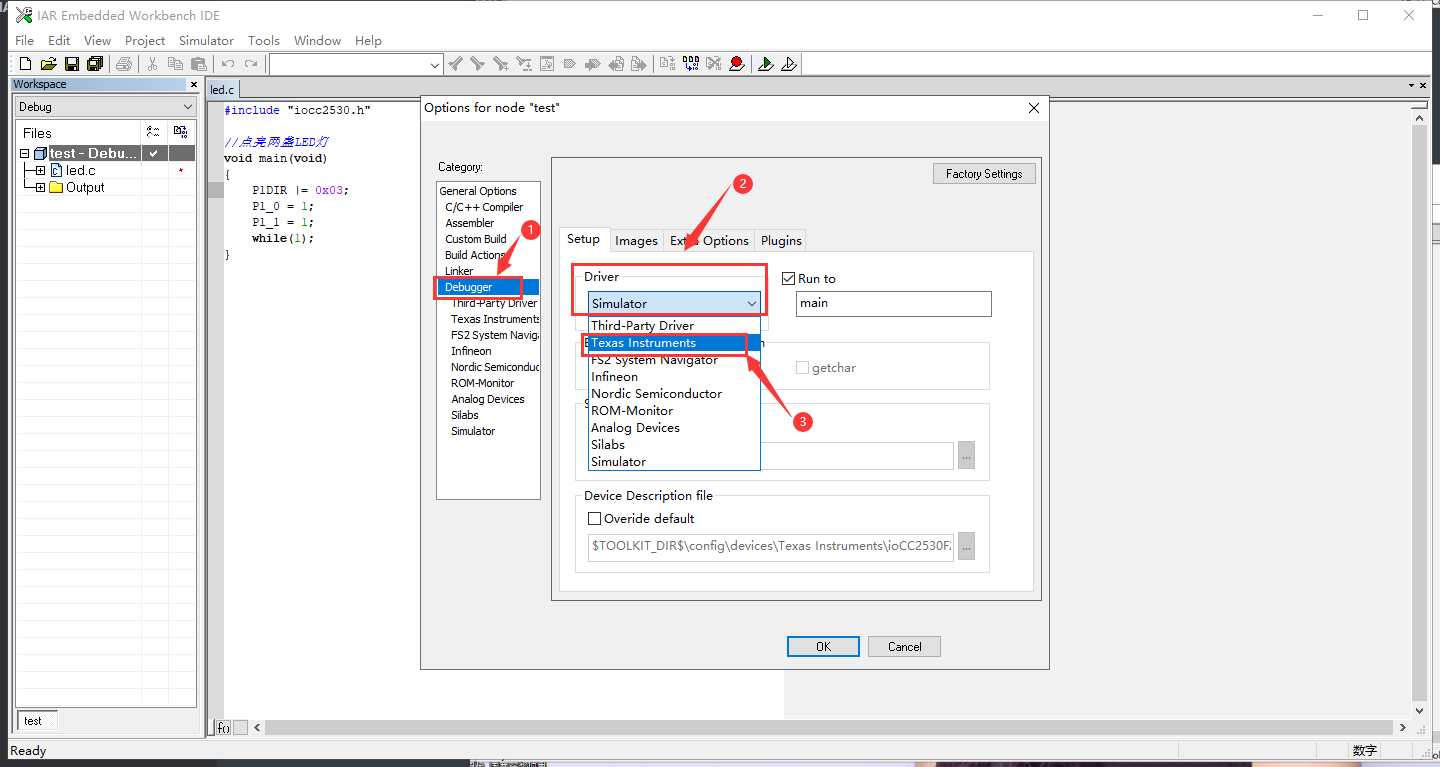

(3)Debugger–>Driver–>选择Texas Instrments
三、驱动安装

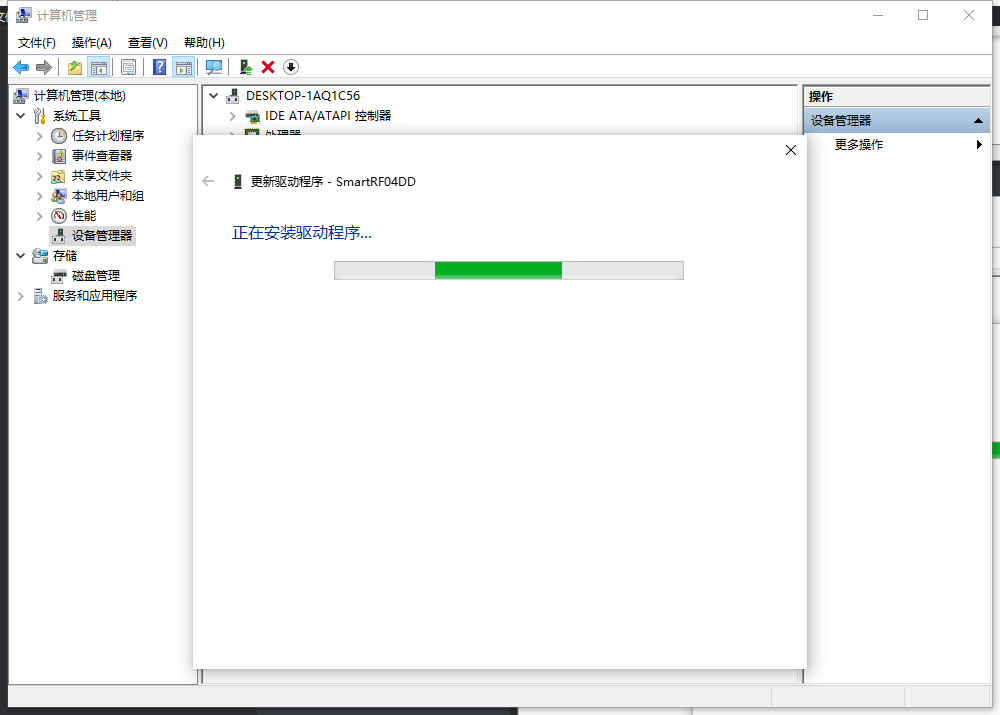

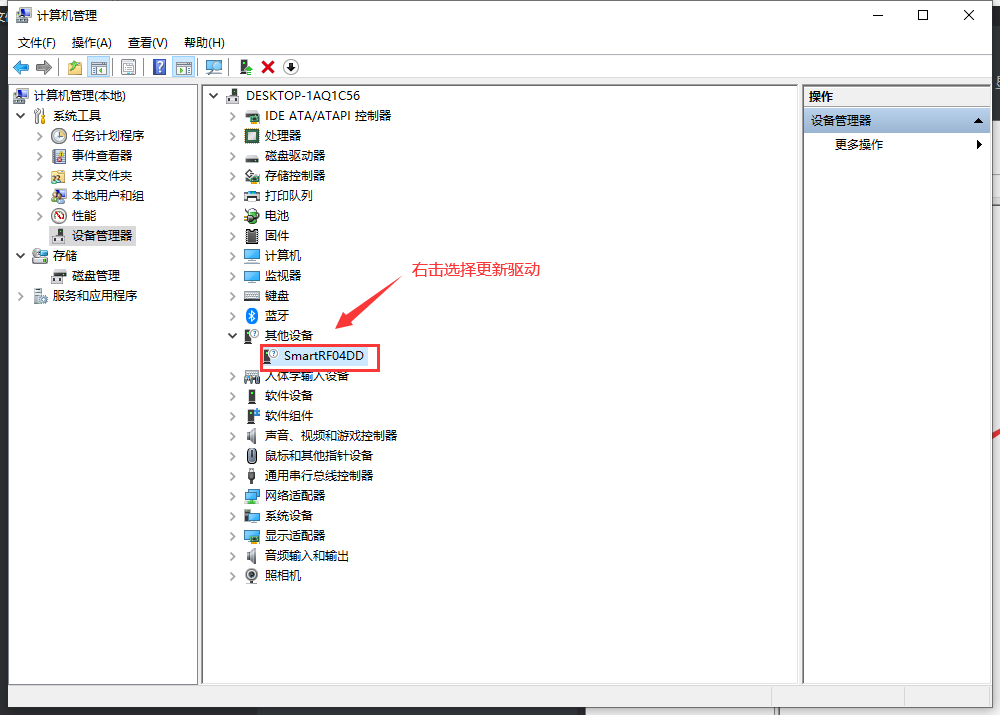

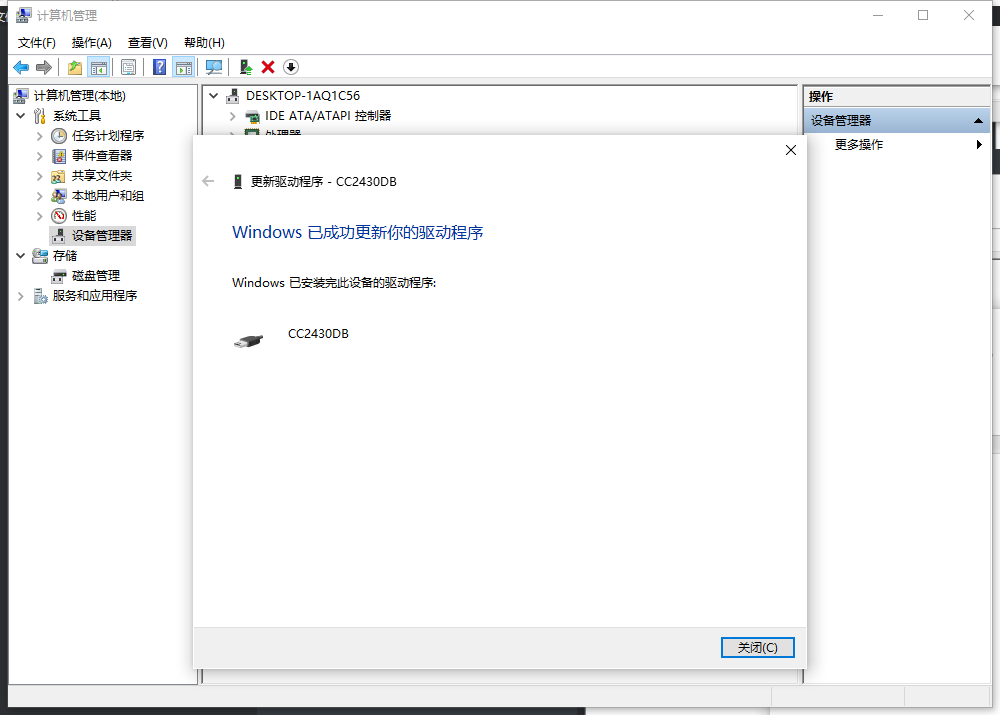

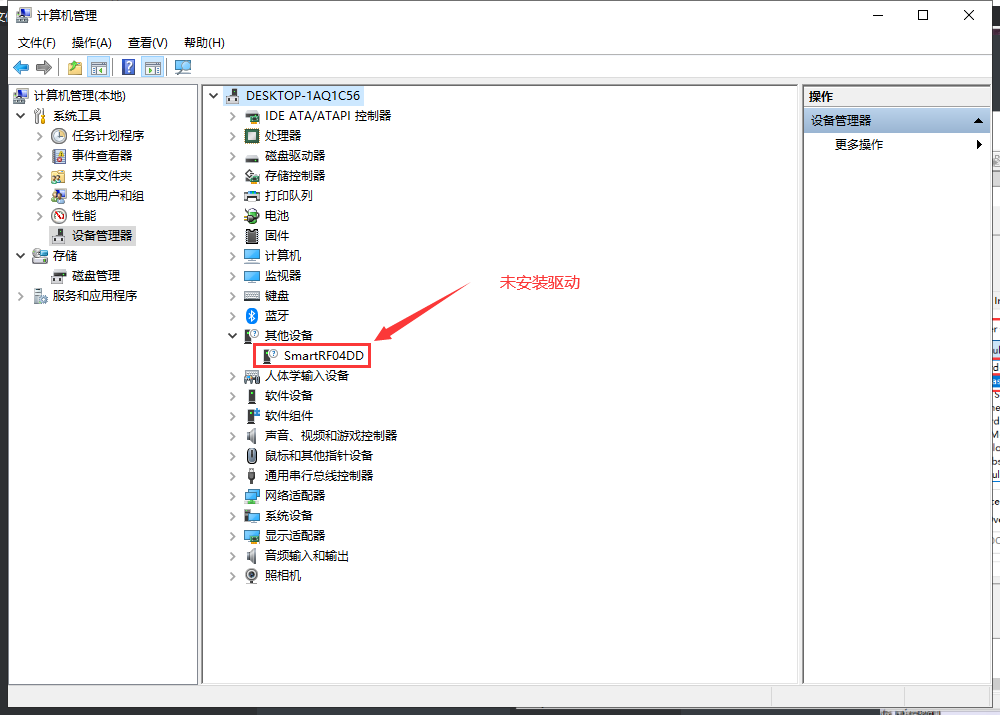

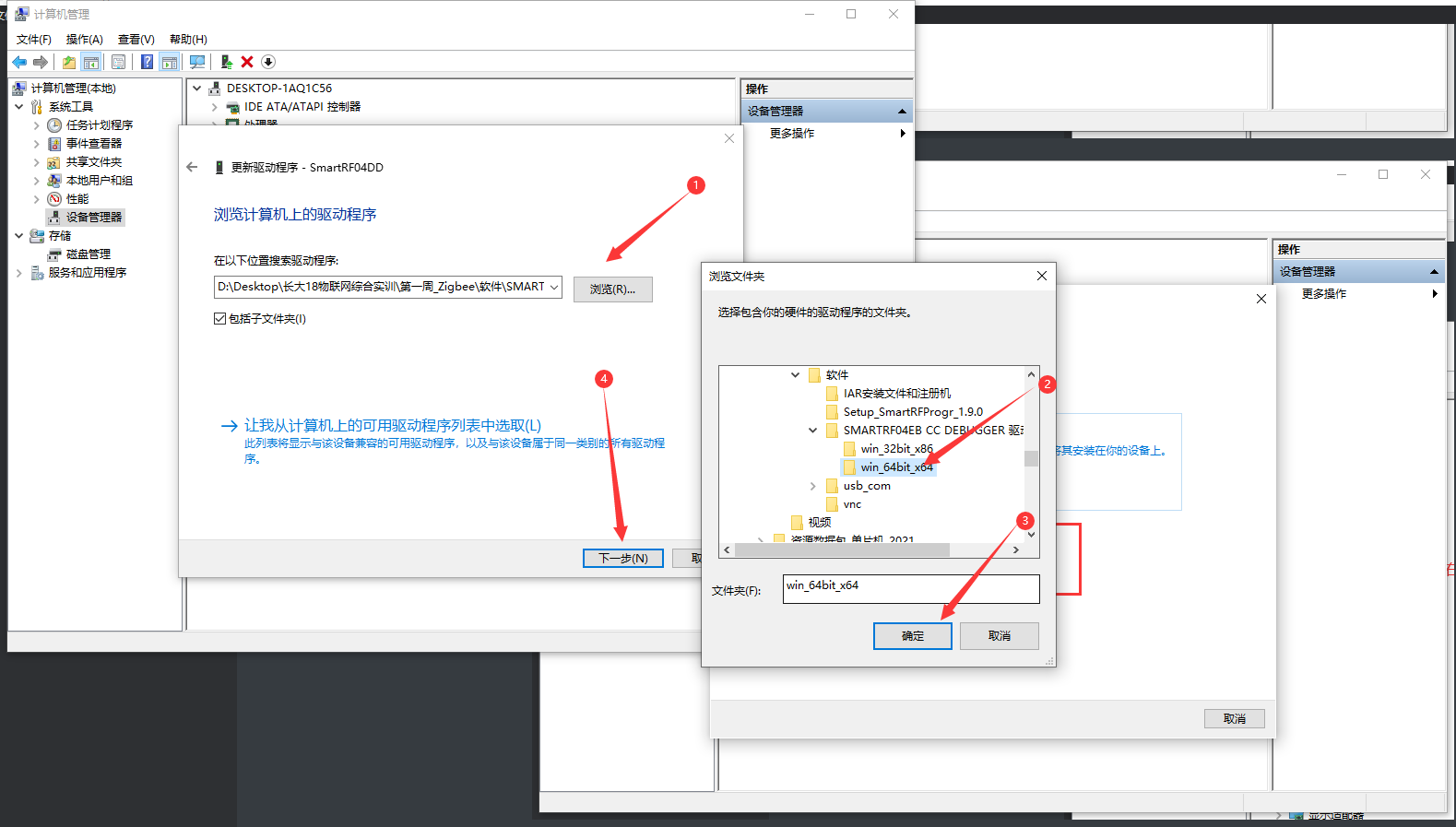

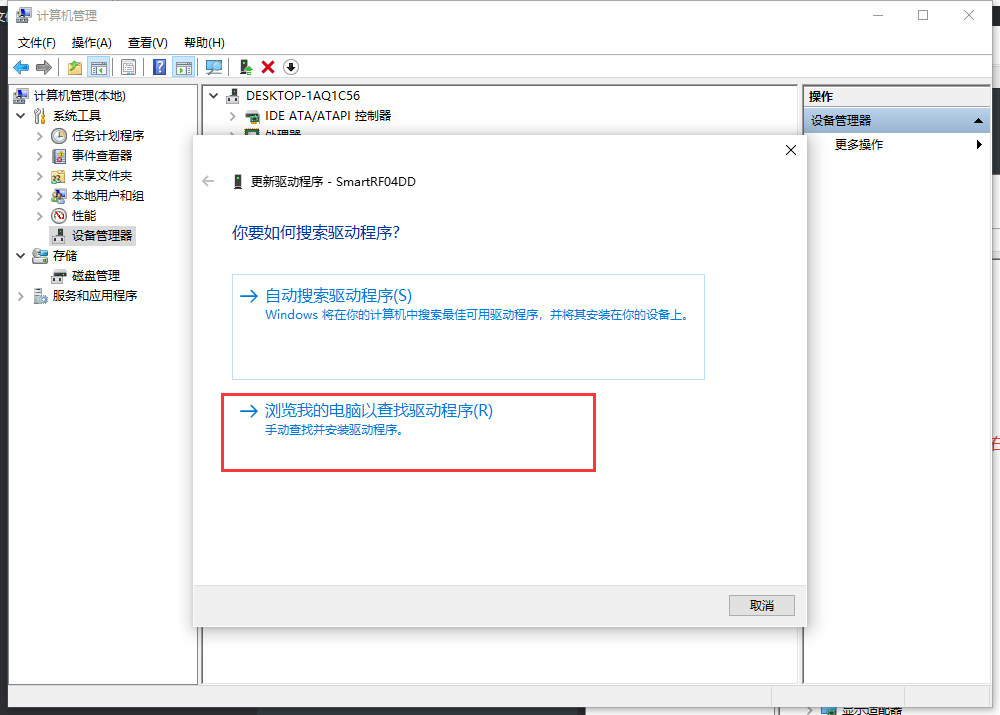

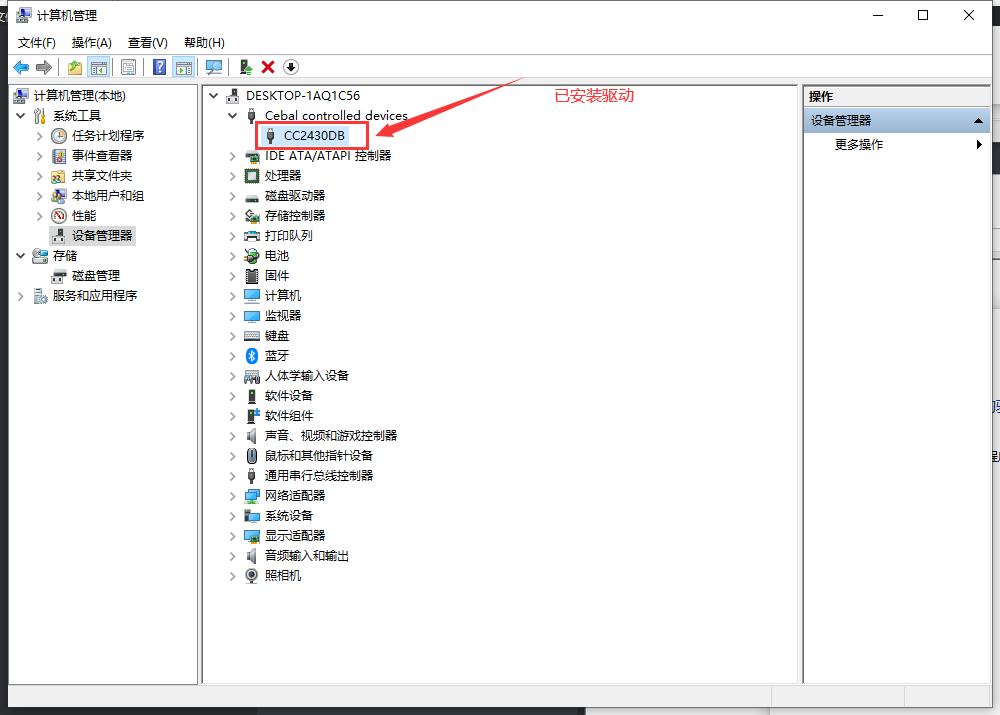

在设备管理器里，未安装驱动显示的是SmartRF04EB，装好驱动后，显示的则是CC2430DB

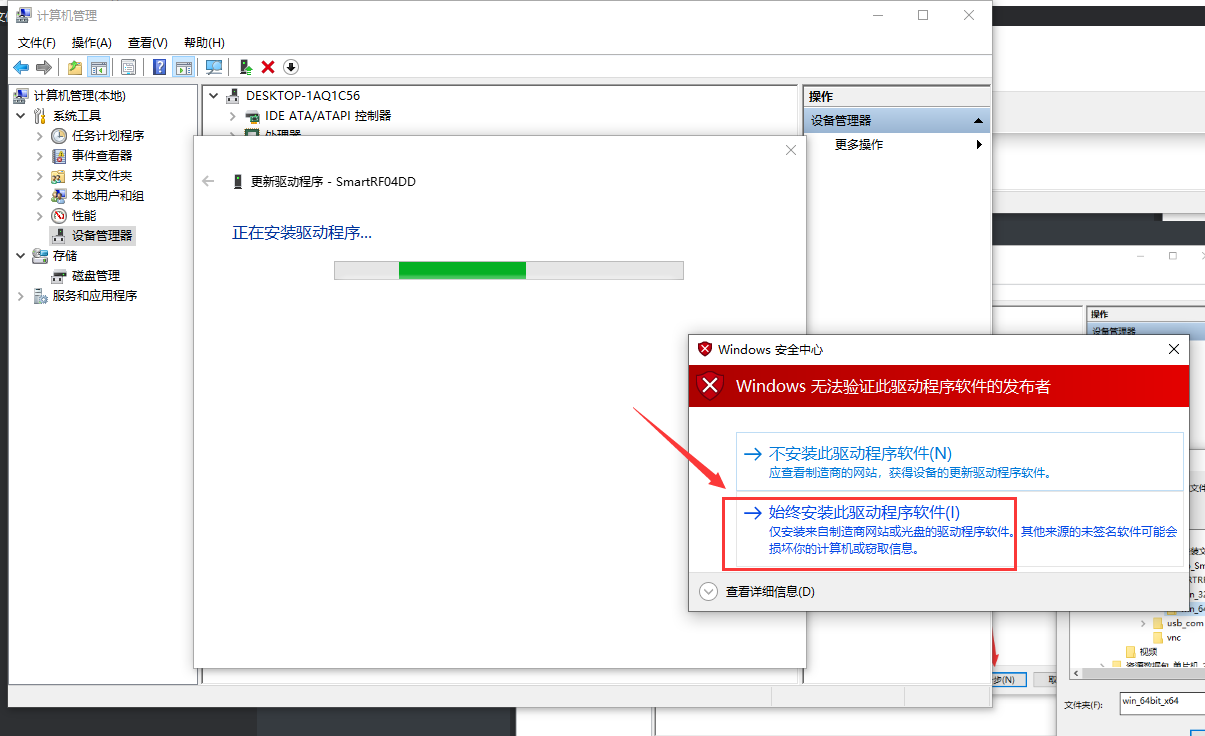

哈希值错误解决办法
1.Windows键+ R，输入shutdown.exe /r /o /f /t 00 ，系统会重新启动一个“选择一个选项”

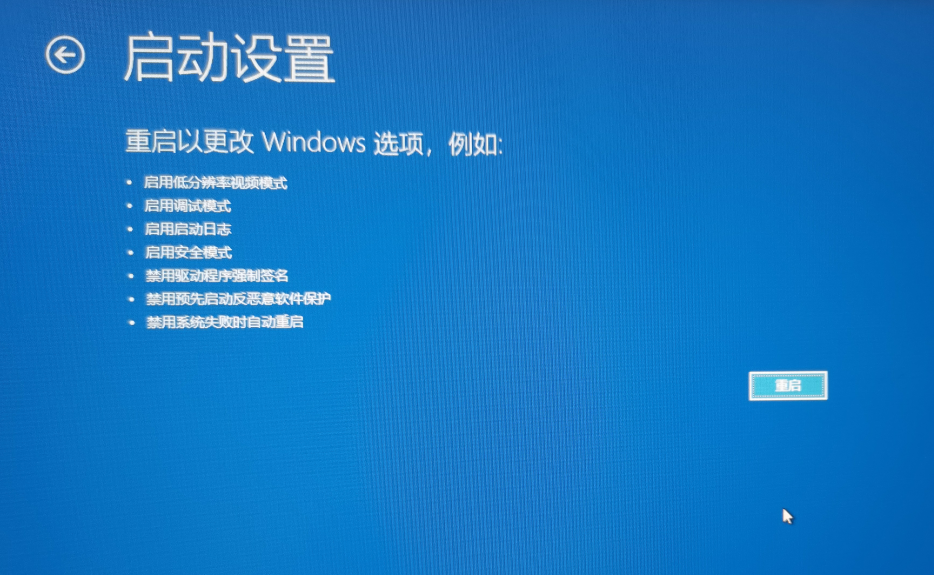

2从“选择一个选项”屏幕上，选择“疑难解答” ，选择从“疑难解答”屏幕“高级选项” ，选择从“高级选项”屏幕“Windows启动设置” ，点击“重新启动”按钮，系统将重新启动，以“高级启动选项”屏幕 ；重启

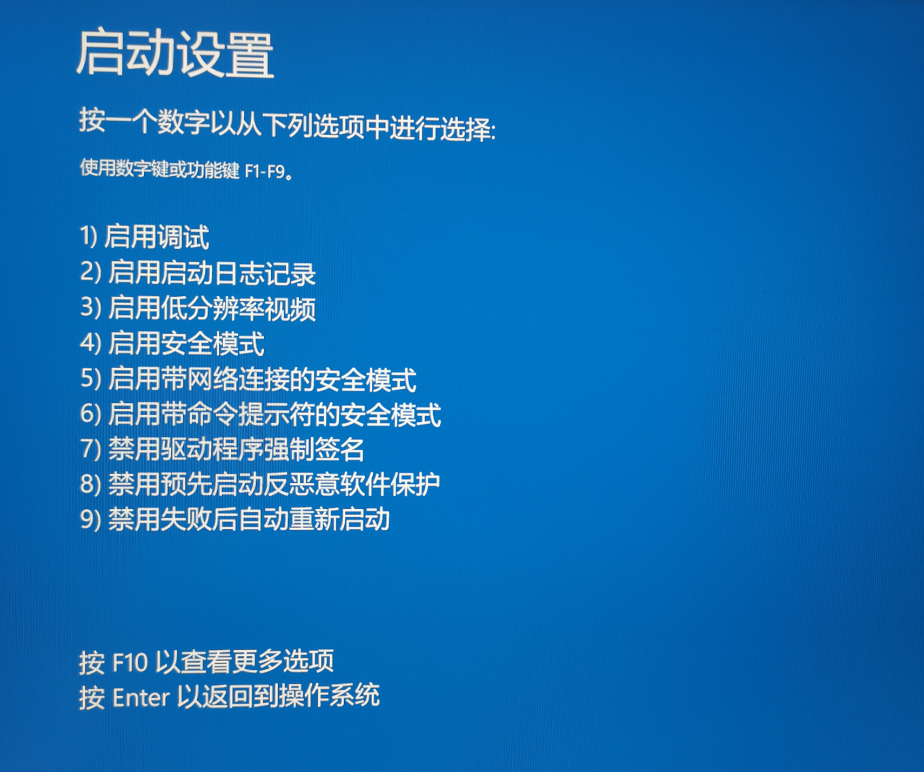

3.这会重启之后就跳出来安全模式等列表了
4.选择倒数第三个，禁用强制驱动程序签名，对应哪个数字就按那个数字。
5.重启，按照一般方法驱动就可以成功安装了
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-8BvBttrd-1621863122867)(https://i.loli.net/2021/05/24/B8pGcTQFZU3jb5N.jpg)]
四、编译与仿真
五、生成Hex文件设置

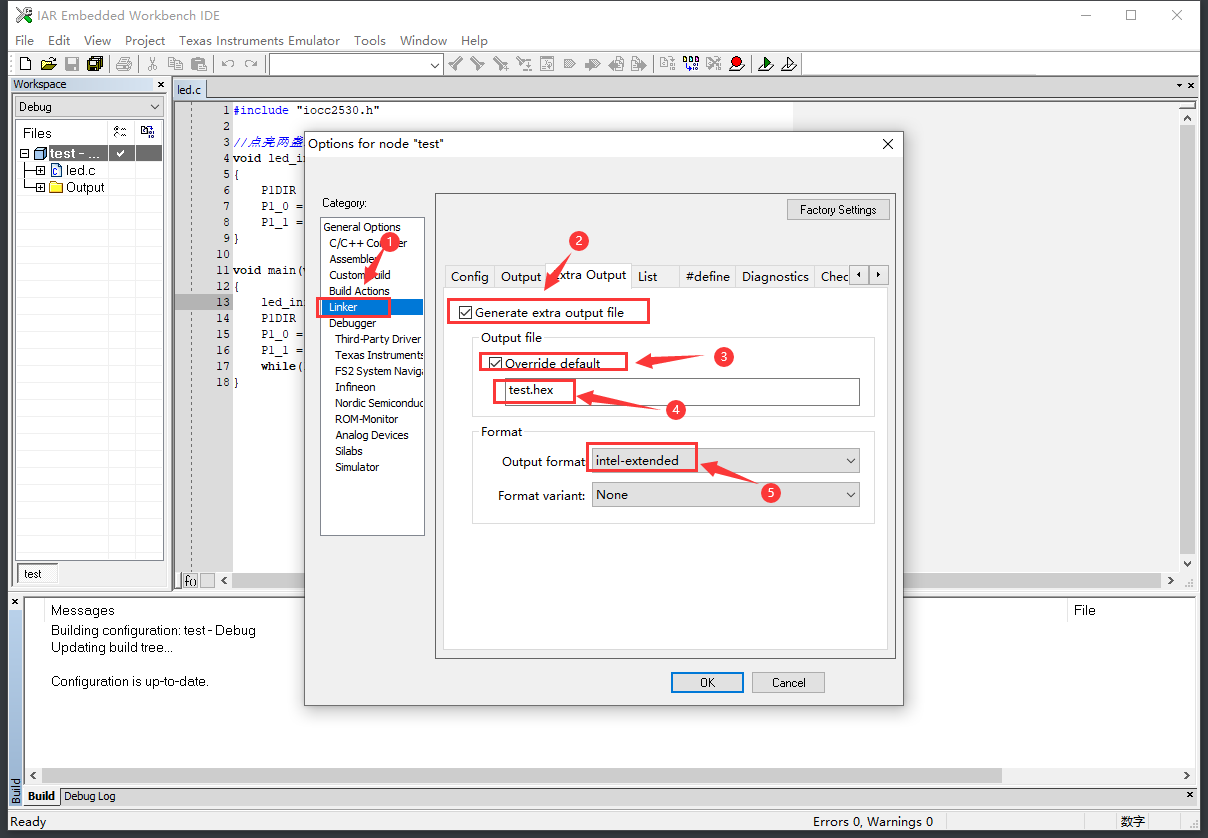

“工程名-Debug”–>options ，Linker–>Extra Output–>Genetare extra outputfile 勾上，Override defualt勾上–>命名为.hex文件，output format :intel-extended–>OK

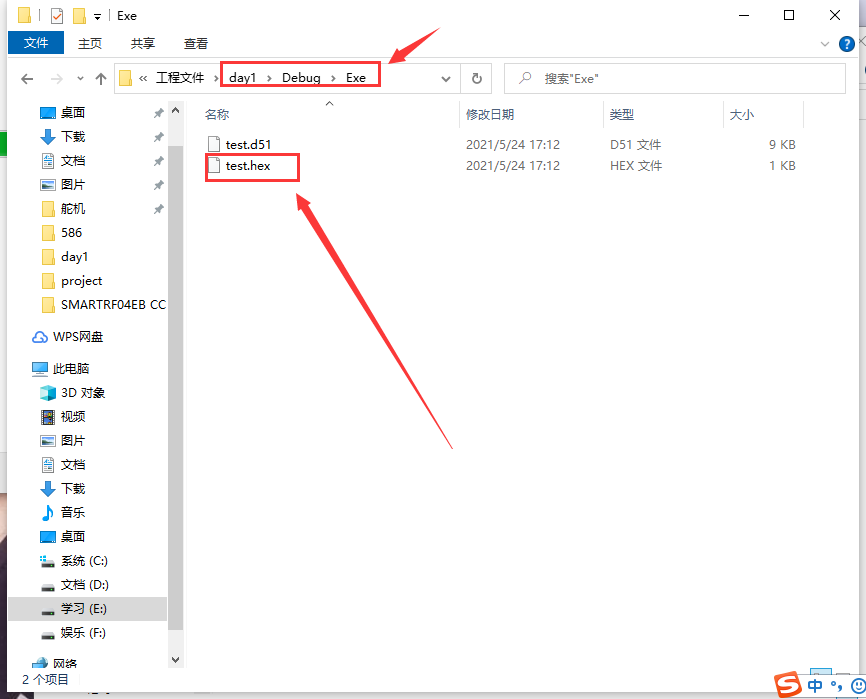

再次编译后就会在 Debug/Exe目录中生成.hex文件
六、ZigBee核心控制器

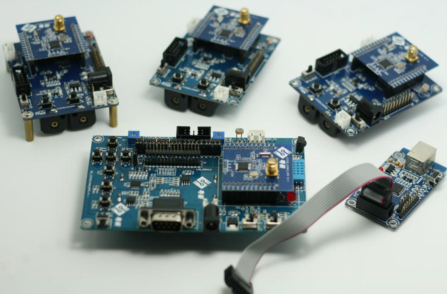

无线通信采用Ti Zigbee方案。Zigbee节点采用Ti(德州仪器)公司 CC2530，GEC-CC2530有21个数字输入/输出引脚，可以配置为通用数字I/O或外设I/O信号，外设I/O可连接到ADC、定时器或USART等。
其中21个I/O 引脚分成3 个端口(端口0、端口1 和端口2，表示为P0、P1 和P2),其中，P0和P1 每组有8个IO引脚，而P2组仅有5 个引脚实物如图。
七、代码烧录测试
LED闪烁
#include "iocc2530.h"
typedef unsigned char uchar;
typedef unsigned int uint;
#define LED0 P1_0 //定义P1.0口为LED0控制端
#define LED1 P1_1 //定义P1.0口为LED1控制端
//点亮两盏LED灯
void led_init(void)
{
P1DIR |= 0x03;
LED0 = 0;
LED1 = 0;
}
void delay_ms(uint msec)
{
uint i,j;
for (i=0; i<msec; i++)
for (j=0; j<535; j++);
}
void main(void)
{
led_init();
while(1)
{
LED1 = 0;
LED0 = 0;
delay_ms(500);
LED1 = 1;
LED0 = 1;
delay_ms(500);
}
}
