目标

今天是2022年1月30日，毕业设计硬件部分有一个土壤湿度采集部分，土壤湿度传感器我这里使用的是YL-69。

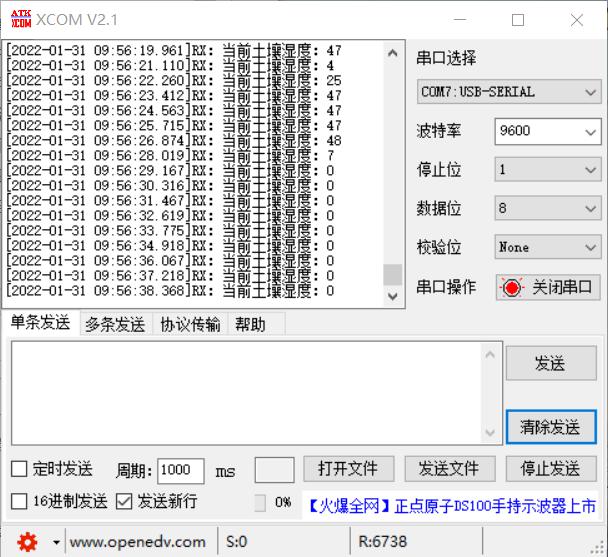

实验目的是通过YL-69采取土壤湿度，并通过串口打印。

器材

正点原子F103ZET6最小系统板、YL-69土壤湿度传感器、杜邦线若干

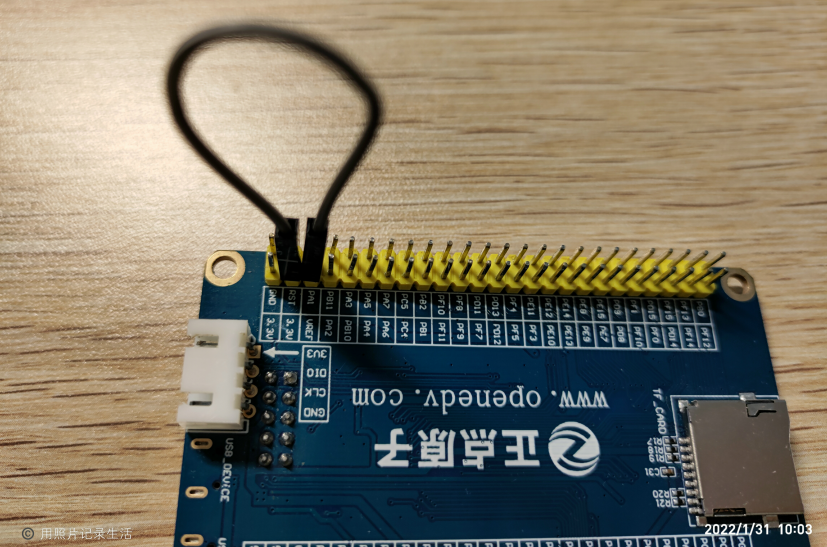

硬件连接

AO接开发板PA1、VCC接5V、GND接GND

代码部分

参考例程【正点原子】STM32F103最小系统板实验14 ADC实验

adc.c

复制代码

#include "adc.h"
#include "delay.h"

int shidu1;
void Adc_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
	ADC_InitTypeDef		ADC_InitStruct;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_ADC1,ENABLE);
/*PA_1设置为模拟输入*/
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;				 //
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; 		 //模拟输入
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//设置ADC分频因子
	ADC_DeInit(ADC1);//复位ADC
	//初始化ADC参数
	ADC_InitStruct.ADC_ContinuousConvMode=DISABLE;
	ADC_InitStruct.ADC_DataAlign=ADC_DataAlign_Right;
	ADC_InitStruct.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;
	ADC_InitStruct.ADC_Mode=ADC_Mode_Independent;
	ADC_InitStruct.ADC_NbrOfChannel=1;
	ADC_InitStruct.ADC_ScanConvMode=DISABLE;
	ADC_Init(ADC1, &ADC_InitStruct);
	ADC_Cmd(ADC1,ENABLE);//使能ADC1
	ADC_ResetCalibration(ADC1);	//使能复位校准
	while(ADC_GetResetCalibrationStatus(ADC1));	//等待复位校准结束
	ADC_StartCalibration(ADC1);	 //开启AD校准
	while(ADC_GetCalibrationStatus(ADC1));	 //等待校准结束
}

u16  Get_Adc(u8 ch)  //获取ADC数据
{
	ADC_RegularChannelConfig(ADC1,ch,1, ADC_SampleTime_239Cycles5);
	ADC_SoftwareStartConvCmd(ADC1,ENABLE);
	while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));
	return ADC_GetConversionValue(ADC1);
}

u16 Get_Adc_Average(u8 ch,u8 times)  //获取土壤湿度数据并返回给主函数
{
	u32 temp_val=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		temp_val+=Get_Adc(ch);
		delay_ms(1);
	}
	temp_avrg=temp_val/times;
	shidu1=(4092-temp_avrg)/3292*100;
	return shidu1;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
#include "adc.h"
#include "delay.h"

int shidu1;
void Adc_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
	ADC_InitTypeDef		ADC_InitStruct;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_ADC1,ENABLE);
/*PA_1设置为模拟输入*/
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;				 //
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; 		 //模拟输入
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//设置ADC分频因子
	ADC_DeInit(ADC1);//复位ADC
	//初始化ADC参数
	ADC_InitStruct.ADC_ContinuousConvMode=DISABLE;
	ADC_InitStruct.ADC_DataAlign=ADC_DataAlign_Right;
	ADC_InitStruct.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;
	ADC_InitStruct.ADC_Mode=ADC_Mode_Independent;
	ADC_InitStruct.ADC_NbrOfChannel=1;
	ADC_InitStruct.ADC_ScanConvMode=DISABLE;
	ADC_Init(ADC1, &ADC_InitStruct);
	ADC_Cmd(ADC1,ENABLE);//使能ADC1
	ADC_ResetCalibration(ADC1);	//使能复位校准
	while(ADC_GetResetCalibrationStatus(ADC1));	//等待复位校准结束
	ADC_StartCalibration(ADC1);	 //开启AD校准
	while(ADC_GetCalibrationStatus(ADC1));	 //等待校准结束
}

u16  Get_Adc(u8 ch)  //获取ADC数据
{
	ADC_RegularChannelConfig(ADC1,ch,1, ADC_SampleTime_239Cycles5);
	ADC_SoftwareStartConvCmd(ADC1,ENABLE);
	while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));
	return ADC_GetConversionValue(ADC1);
}

u16 Get_Adc_Average(u8 ch,u8 times)  //获取土壤湿度数据并返回给主函数
{
	u32 temp_val=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		temp_val+=Get_Adc(ch);
		delay_ms(1);
	}
	temp_avrg=temp_val/times;
	shidu1=(4092-temp_avrg)/3292*100;
	return shidu1;
}

adc.h

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
#ifndef __ADC_H
#define __ADC_H
#include "sys.h"

//正点原子的adc采集代码
void Adc_Init(void);
u16  Get_Adc(u8 ch);
u16 Get_Adc_Average(u8 ch,u8 times);
extern float temp_avrg;
extern int shidu;

#endif

main.c

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "stdio.h"
#include "adc.h"

int shidu;

float temp_avrg=0;
u8 buff[30];                //参数显示缓存数组

int main(void)
{
	delay_init();	    //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
    Adc_Init();
	uart_init(9600);
while(1)
		{
            shidu= Get_Adc_Average(1,10);
			DHT11_Read_Data(&DHT11_Temp,&DHT11_Hum);

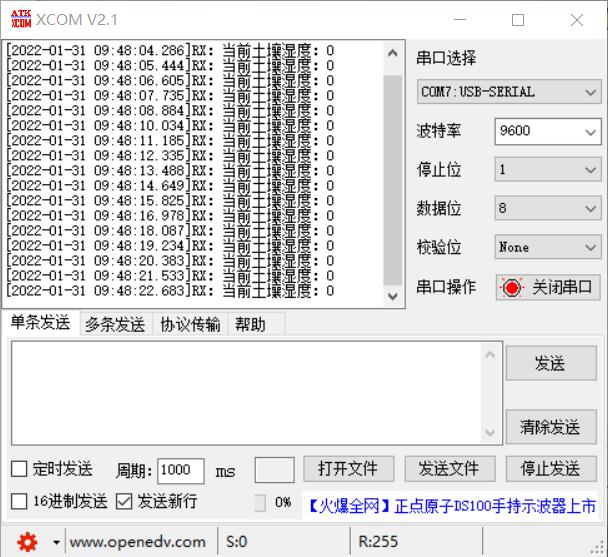

      printf("土壤湿度：%drn", shidu);
			delay_ms(100);
		}
	}
