NB-IOT远程升级第3弹：移植代码分析

80 阅读 0 评论
我是靠谱客的博主 忧心绿草，最近开发中收集的这篇文章主要介绍NB-IOT远程升级第3弹：移植代码分析，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

在物联网项目的开发过程中，必不可少的一项功能就是远程升级OTA（Over-the-Air），即使用WIFI、蓝牙、4G、NB-IOT等方式将升级包传输到MCU，MCU进行代码存储，完成升级

本系列文章将介绍基于电信AEP平台进行NB-IOT设备的远程升级，包含stm32内部flash分区、BootLoader代码编写，平台软件升级包制作，平台软件升级协议对接及参考源码等内容，后续几篇文章将陆续介绍

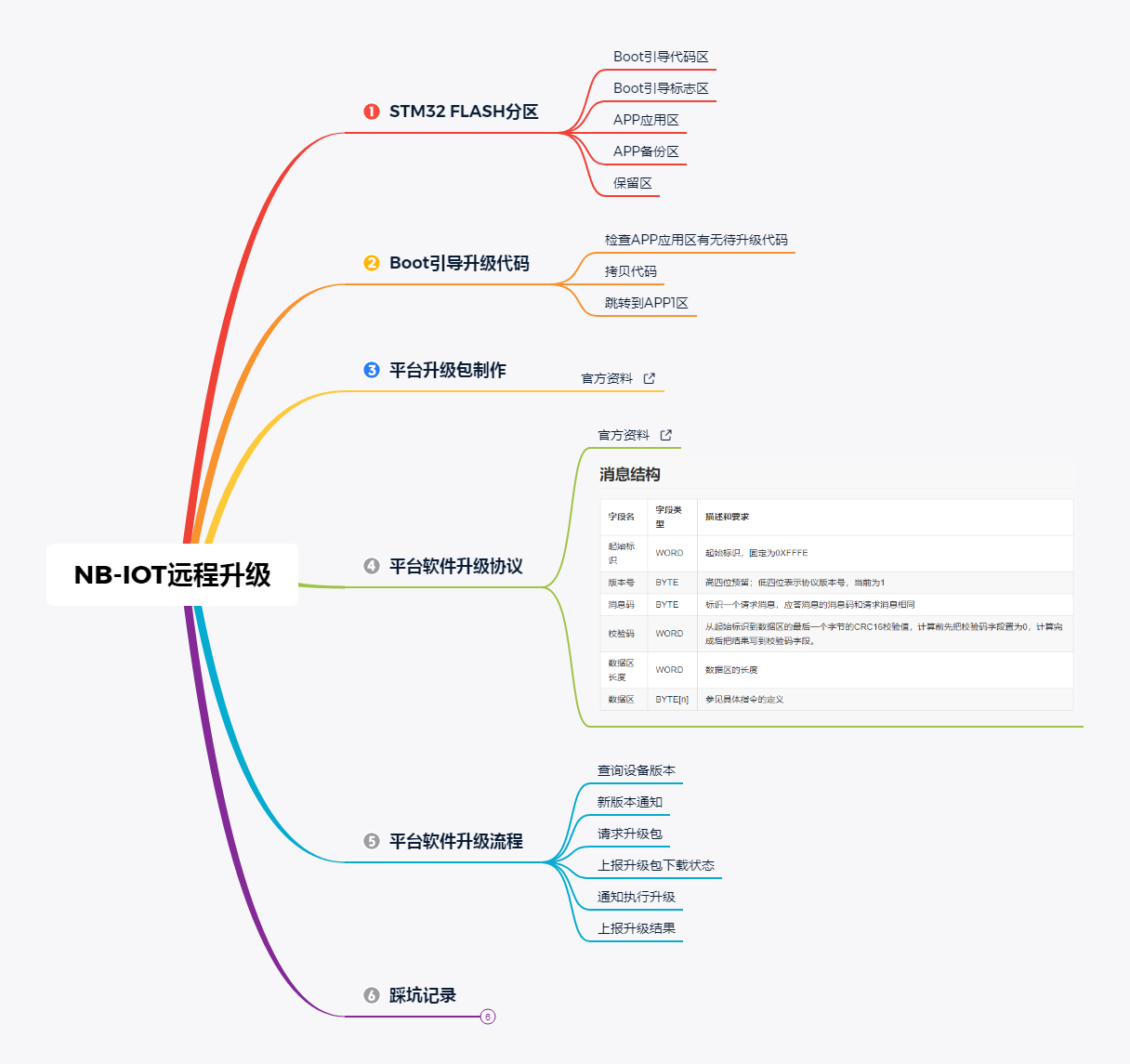

该系列文章目录大纲如下：

在前面两篇文章：NBIOT远程升级第1弹：BootLoader编写及软件包制作 中，介绍了BootLoader编写的几个要点及电信AEP平台软件包的制作

NB-IOT远程升级第2弹：软件升级协议、流程 介绍电信AEP平台远程升级使用的PCP协议，以及使用串口助手模拟远程升级流程，为后面敲代码做准备。

这一节通过分析一个开源的FOTA代码，进一步加深对PCP协议及平台远程升级流程的理解，方面大家自己做移植

1、源码介绍

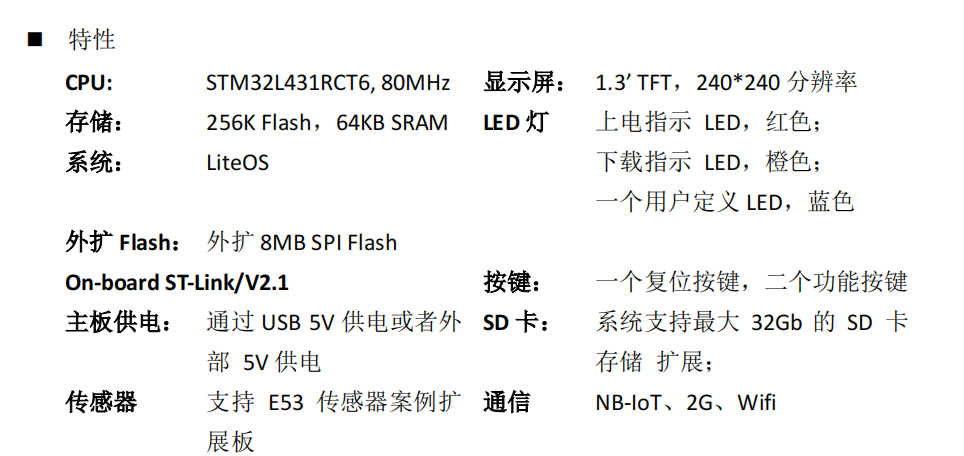

基于小熊派开发板的ota远程升级代码案例，运行硬件环境如下所示：

结合参考案例代码与上一节 NB-IOT远程升级第2弹：软件协议讲解及AT指令测试 的内容联合起来看，会达到事半功倍的效果，你会发现远程升级就那么回事，也没想象中的那么难。

2、源码分析

源码也挺简单的，大概介绍下主要流程的函数

2.1 接收数据解析

接收到电信AEP平台下发的数据，对数据进行解析，判断是不是PCP协议，是否是远程升级的相关命令。

可解析出起始标识位、版本号、消息码、校验码、数据区长度和数据区。

/* 公众号：轻松学长 */

int32_t sota_parse(const int8_t *in_buf, int32_t in_len, int8_t * out_buf,  int32_t out_len)
{
    ota_pcp_head_s *phead;
    char *databuf;
    char *rlen;
    int buflen;
    int ret,cmd_crc_num;
    char *buf;

    if (in_buf == NULL || in_len < (sizeof(ota_pcp_head_s) - sizeof(WORD)) || out_buf == NULL)
    {
        SOTA_LOG("in_buf:%p len:%d, out_buf:%p",in_buf,(int)in_len, out_buf);
        goto END;
    }

    rlen = strstr((const char*)in_buf,":");/*lint !e158*/
    if (rlen == NULL)/*lint !e158*/
    {
        SOTA_LOG("buflen invalid");
        goto END;
    }
    buflen = chartoint(rlen+1);
    if (out_len < buflen)
    {
        SOTA_LOG("out buf not enough");
        goto END;
    }

    buflen = buflen * 2;
    databuf = strstr(rlen,",");
    if (databuf == NULL)
    {
        SOTA_LOG("buf invalid");
        goto END;
    }
    buf = databuf + 1;

    memset(out_buf, 0, out_len);
    HexStrToByte((const unsigned char *)buf, (unsigned char *)out_buf, buflen);
    phead = (ota_pcp_head_s *)out_buf;

    cmd_crc_num = htons_ota(phead->chk_code);
    phead->chk_code = 0;
    ret = crc_check((const unsigned char *)out_buf, buflen/2);
    phead->ori_id = htons_ota(phead->ori_id);
    if (phead->data_len > BLOCK_HEAD && phead->msg_code == MSG_GET_BLOCK)
    {
        phead->data_len = htons_ota(phead->data_len) - BLOCK_HEAD;
    }
    if (phead->ori_id != PCP_HEAD || (ret != cmd_crc_num) ||
            (phead->msg_code < MSG_GET_VER || phead->msg_code > MSG_NOTIFY_STATE))
    {
        SOTA_LOG("head wrong! head magic:%X msg_code:%X ver_num:%X ret:%X crc:%X",
            phead->ori_id,phead->msg_code,phead->ver_num, ret, cmd_crc_num);
        goto END;
    }

    return SOTA_OK;
END:
    return SOTA_FAILED;
}

2.2 升级流程状态机

远程升级的流程状态机，根据平台下发命令的消息码作为状态标志

/* 公众号：轻松学长 */

int32_t sota_process(void *arg, const int8_t *buf, int32_t buflen)
{
    char sbuf[64] = {0};
    const uint8_t *pbuf = NULL;
    int ret = SOTA_OK;
    ota_pcp_head_s *phead;
    unsigned char  msg_code;

    phead =(ota_pcp_head_s *)buf;
    msg_code = phead->msg_code;

    if (phead->data_len > 0)
    {
        pbuf = (uint8_t *)buf + VER_LEN/2;
    }

    SOTA_LOG("process sota msg %d", msg_code);

    switch (msg_code)
    {
        case MSG_GET_VER:
        {
            char ver_ret[VER_LEN + 1] = {0};
            (void)g_flash_op.get_ver(ver_ret+1, VER_LEN);
            (void)ver_to_hex(ver_ret, (VER_LEN + 1), (char *)sbuf);
            (void)sota_at_send(MSG_GET_VER, (char *)sbuf, (VER_LEN + 1) * 2);
            ret = SOTA_OK;
            break;
        }
        case MSG_NOTIFY_NEW_VER:
        {
            if (phead->data_len > sizeof(ota_ver_notify_t))
            {
               ret = sota_new_ver_process(phead, pbuf);
            }
            else
            {
                ret = SOTA_INVALID_PACKET;
            }
            break;
        }
        case MSG_GET_BLOCK:
        {
            if (phead->data_len > 0)
            {
               ret = sota_data_block_process(phead, pbuf);
            }
            else
            {
                ret = SOTA_INVALID_PACKET;
            }
            break;
        }
        case MSG_EXC_UPDATE:
        {
             ret = sota_update_exc_process(phead, pbuf);
             break;
        }
        default:
        {
            SOTA_LOG("Rx invalid packet");
            ret = SOTA_INVALID_PACKET;
            break;
        }
    }
    return ret;
}

2.3 设备应答

设备往平台发送应答消息的接口函数

/* 公众号：轻松学长 */

static void sota_send_response_code(msg_code_e msg_code, response_code_e code)
{
    char ret_buf[1];
    char sbuf[2];

    ret_buf[0] = code;
    (void)ver_to_hex(ret_buf, 1, (char *)sbuf);
    (void)sota_at_send(msg_code, (char *)sbuf, 2);
}

2.3 设备发送数据

设备往平台发送数据的接口函数

/* 公众号：轻松学长 */

static int sota_at_send(msg_code_e msg_code, char *buf, int len)
{
    uint32_t ret;
    char crcretbuf[5] = {0};
    char tmpbuf[SEND_BUF_LEN + VER_LEN] = {0};
    ota_pcp_head_s pcp_head = {0};
    unsigned char atwbuf[SEND_BUF_LEN + VER_LEN] = {0};
    unsigned char hbuf[64] = {0};
    if (len >= SEND_BUF_LEN)
    {
        SOTA_LOG("payload too long");
        return SOTA_FAILED;
    }
    pcp_head.ori_id = htons_ota(PCP_HEAD);
    pcp_head.ver_num = 1;
    pcp_head.msg_code = msg_code;
    pcp_head.data_len = htons_ota(len / 2);
    (void)ver_to_hex((const char *)&pcp_head, sizeof(ota_pcp_head_s), (char *)hbuf);

    memcpy(atwbuf, hbuf, VER_LEN);
    memcpy(atwbuf + VER_LEN, buf, len);

    HexStrToByte(atwbuf, (unsigned char*)tmpbuf, len + VER_LEN); //strlen(atwbuf)
    ret = (uint32_t)crc_check((unsigned char*)tmpbuf, (len + VER_LEN) / 2);
    (void)snprintf(crcretbuf, sizeof(crcretbuf), "%04X", (unsigned int)ret);

    memcpy(atwbuf + 8, crcretbuf, 4);
    return g_flash_op.sota_send((char *)atwbuf, len + VER_LEN);
}

2.4 新版本通知

设备收到下载新版本软件包通知后，设备向物联网平台返回应答消息，是否允许设备进行升级。

/* 公众号：轻松学长 */

static int32_t sota_new_ver_process(const ota_pcp_head_s *head, const uint8_t *pbuf)
{
    char ver[VER_LEN];
    ota_ver_notify_t *notify = (ota_ver_notify_t *)pbuf;

    (void)g_flash_op.get_ver(ver, VER_LEN);
    if (strncmp(ver, (const char*)notify->ver, VER_LEN) == 0)
    {
        SOTA_LOG("Already latest version %s", notify->ver);
        sota_send_response_code(MSG_NOTIFY_NEW_VER, DEV_LATEST_VER);
        g_at_update_record.state = IDLE;
        return SOTA_OK;
    }

    SOTA_LOG("Notify ver %s,%x, record ver:%s,%x", notify->ver, notify->ver_chk_code,
        g_at_update_record.ver,g_at_update_record.ver_chk_code);
    if ((strncmp(g_at_update_record.ver, (const char *)notify->ver, VER_LEN) == 0)
        && (notify->ver_chk_code == g_at_update_record.ver_chk_code))
    {
        SOTA_LOG("state %d, downloaded %d blocks", g_at_update_record.state, g_at_update_record.block_num);
        if (g_at_update_record.block_num < g_at_update_record.block_totalnum
            && g_at_update_record.state == DOWNLOADING)
        {
            sota_send_request_block((char*)notify->ver);
            return SOTA_DOWNLOADING;
        }
        else if (g_at_update_record.block_num == g_at_update_record.block_totalnum
            && g_at_update_record.state == UPDATING)
        {
            sota_send_response_code(MSG_DOWNLOAD_STATE, DEV_OK);
            return SOTA_UPDATING;
        }
        else if (g_at_update_record.block_num == g_at_update_record.block_totalnum
            && g_at_update_record.state == UPDATED)
        {
            return SOTA_UPDATED;
        }
    }

    sota_reset_record_info(notify);
    sota_send_request_block((char*)notify->ver);
    return SOTA_DOWNLOADING;
}

2.5 请求分片包

设备向物联网平台请求下载软件包函数

/* 公众号：轻松学长 */

static int32_t sota_data_block_process(const ota_pcp_head_s *head, const uint8_t *pbuf)
{
    uint16_t block_seq = 0;
    int ret = SOTA_OK;

    if (g_at_update_record.state != DOWNLOADING)
    {
       return SOTA_UNEXPECT_PACKET;
    }

    if (*pbuf == UPDATE_TASK_EXIT)
    {
        g_at_update_record.state = IDLE;
        return SOTA_EXIT;
    }

    block_seq = ((*(pbuf + 1) << 8) & 0XFF00) | (*(pbuf + 2) & 0XFF);
    if (g_at_update_record.block_num != block_seq)
    {
        SOTA_LOG("Download wrong,we need block %X, but rx %X:",(int)g_at_update_record.block_num, (int)block_seq);
        return SOTA_UNEXPECT_PACKET;
    }
    SOTA_LOG("off:%lx size:%x ",g_at_update_record.block_offset,head->data_len);
    ret = g_storage_device->write_software(g_storage_device, g_at_update_record.block_offset,(const uint8_t *)(pbuf + BLOCK_HEAD), head->data_len);
    if (ret != SOTA_OK)
    {
        SOTA_LOG("write software failed. ret:%d", ret);
        sota_send_response_code(MSG_DOWNLOAD_STATE, DEV_NO_SPACE);
        return SOTA_WRITE_FLASH_FAILED;
    }

    g_at_update_record.block_offset += g_at_update_record.block_size;
    g_at_update_record.block_tolen += head->data_len;
    g_at_update_record.block_num++;

    if ((g_at_update_record.block_num) < g_at_update_record.block_totalnum)
    {
    	SOTA_LOG("Rx total %d bytes downloadingrn", g_at_update_record.block_tolen);
    	sota_send_request_block(g_at_update_record.ver);
        return SOTA_DOWNLOADING;
    }
    else
    {
        SOTA_LOG("Rx total %d bytes, UPDATING...rn", g_at_update_record.block_tolen);
        ret = g_storage_device->write_software_end(g_storage_device, PACK_DOWNLOAD_OK, g_at_update_record.block_tolen);
        if (ret != SOTA_OK)
        {
            SOTA_LOG("write software end ret:%d", ret);
            sota_send_response_code(MSG_DOWNLOAD_STATE, FIRMWARE_CHECK_ERROR);
            return SOTA_WRITE_FLASH_FAILED;
        }
        else
        {
            g_at_update_record.state = UPDATING;
            sota_send_response_code(MSG_DOWNLOAD_STATE, DEV_OK);
            return SOTA_UPDATING;
        }
    }
}

2.6 执行升级

设备收到物联网平台下发的执行升级消息后，将对收到消息后的执行动作进行应答

/* 公众号：轻松学长 */
static int32_t sota_update_exc_process(const ota_pcp_head_s *head, const uint8_t *pbuf)
{
    int ret = SOTA_OK;

    SOTA_LOG("Begin excute update");
    if (g_at_update_record.state != UPDATING)
    {
        return SOTA_UNEXPECT_PACKET;
    }

    ret = g_storage_device->active_software(g_storage_device);
    if (ret != SOTA_OK)
    {
        SOTA_LOG("Active software failed ret:%d.", ret);
        sota_send_response_code(MSG_EXC_UPDATE, DEV_INNER_ERROR);
        return SOTA_WRITE_FLASH_FAILED;
    }
    else
    {
        g_at_update_record.state = UPDATED;
       (void)flag_write(FLAG_APP, (void*)&g_at_update_record, sizeof(sota_update_info_t));
        sota_send_response_code(MSG_EXC_UPDATE, DEV_OK);
        return SOTA_UPDATED;
    }
}

2.7 上报升级结果

设备向物联网平台上报升级结果

/* 公众号：轻松学长 */
static int sota_status_check(void)
{
    upgrade_state_e state;
    char sbuf[64] = {0};
    char tmpbuf[VER_LEN+1] = {0};

    memset(&g_at_update_record, 0, sizeof(sota_update_info_t));
    if (flag_read(FLAG_APP, (char*)&g_at_update_record, sizeof(sota_update_info_t)))
    {
        SOTA_LOG("flag read err");
        return SOTA_FAILED;
    }
    SOTA_LOG("state:%d flash ver:%s",g_at_update_record.state, g_at_update_record.ver);

    if (g_flash_op.firmware_download_stage == BOOTLOADER
        && g_flash_op.current_run_stage == BOOTLOADER)
    {
        if (g_at_update_record.state == DOWNLOADING)
        {
            sota_send_request_block(g_at_update_record.ver);
            return SOTA_DOWNLOADING;
        }
    }
    else
    {
	    (void)flag_upgrade_get_result(&state);
        SOTA_LOG("upgrade result: %d", state);
        if (state == OTA_SUCCEED)
        {
            SOTA_LOG("Update version %s success", g_at_update_record.ver);
            memcpy(tmpbuf + 1, g_at_update_record.ver, VER_LEN);
            (void)ver_to_hex(tmpbuf, VER_LEN+1, sbuf);
            (void)sota_at_send(MSG_NOTIFY_STATE, sbuf, (VER_LEN+1) * 2);
        }
    }

    memset(&g_at_update_record, 0, sizeof(sota_update_info_t));
    (void)flag_write(FLAG_APP, (const void*)&g_at_update_record, sizeof(sota_update_info_t));
    return SOTA_OK;
}

2.8 超时处理

请求升级包或升级时设备超时处理

/* 公众号：轻松学长 */
void sota_timeout_handler(void)
{
    if (g_at_update_record.state == DOWNLOADING)
    {
        SOTA_LOG("Download block %d over time", g_at_update_record.block_num);
        sota_send_response_code(MSG_EXC_UPDATE, DOWNLOAD_TIME_OUT);
        sota_send_request_block(g_at_update_record.ver);
    }
    else if (g_at_update_record.state == UPDATING)
    {
        SOTA_LOG("Download finish. excute over time");
        sota_send_response_code(MSG_EXC_UPDATE, DOWNLOAD_TIME_OUT);
        sota_send_response_code(MSG_DOWNLOAD_STATE, DEV_OK);
    }
}

3、踩坑记录

  • 电信AEP平台流量限制：对于NB-IOT通信设备，平台限制5分钟只允许300条交互，包含设备请求、平台下发内容，设备回复ACK，设备注册，设备订阅等。

  • 电信AEP平台只允许三台设备同时升级，除该三台设备之外其他设备处于排队状态，待该三台设备升级完成后，才开始下一批设备升级

  • 升级包大小2M以内，升级时按软件包中设置值分片，默认500字节

  • 升级包需打包为.zip类型的文件

  • 电信AEP平台目前仅支持LWM2M协议的设备升级

到这里，基于电信AEP平台的NB-IOT远程升级系列就结束啦

若有需要完整源码，公众号回复 OTA 自取哦

我是轻松学长，一个爱折腾的程序袁，工作之余，写写公众号，玩玩视频号，分享我的工作、我的生活

分享是一种博爱的心境，学会分享，就学会了生活

我的视频号：

我的公众号：
