本设计基于涂鸦智能WB3S和arduino IDE开发的智能天气云，主要有3个功能：

1. 根据当天天气显示不同的颜色，例如晴天为蓝色、雨天为暗白色等....
2. 彩虹色循环
3. 自定义颜色：红绿蓝等...

可通过涂鸦智能APP实现各种模式的切换。

因为种种原因（穷）所以外壳没有打印，后期加上外壳会颜值暴增。

物料清单硬件 (3)软件 (1) 其它 (1)

• arduino nano数量：1arduino
• WS2812数量：1RGB灯
• WB3S数量：1涂鸦模组

步骤

原理图

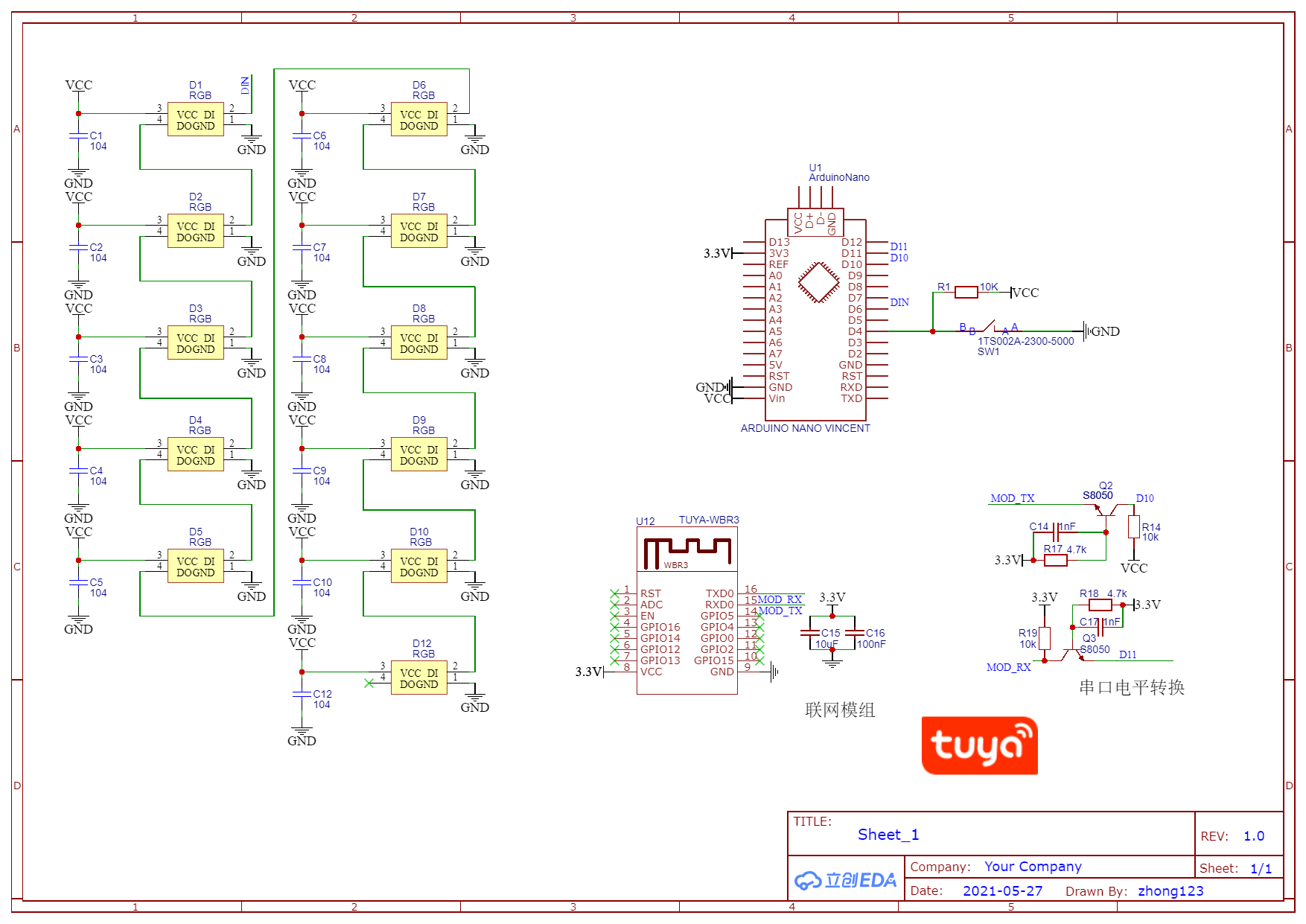

根据需求画出基本原理图，原理图很简单，因为采用的arduino nano，所以只需要连接下所有的灯，并将灯连接到arduino nano引脚就行。这是原理图：

串口电平转换部分可以省略，非必须。

PCB

将原理图转换成PCB并布线，这步也很简单，因为我的目的是制作一个天气云，所以我的PCB的外观是云的形状，有助于后期安装3D外壳。

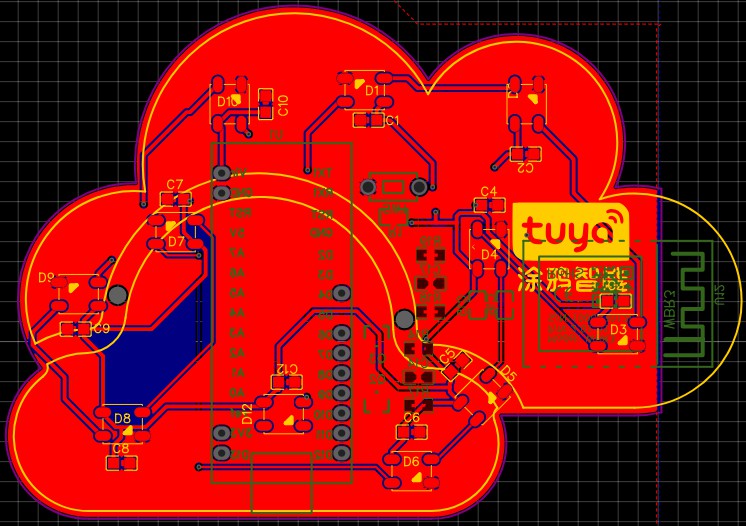

tips：尽量自己去布线，因为我觉得图比较简单，就自动布线了，也没检查。后期才发现自动布线都是乱的，通信效果很差，最后还是自己飞线解决了问题。这是是PCB的图片，千万别参考。

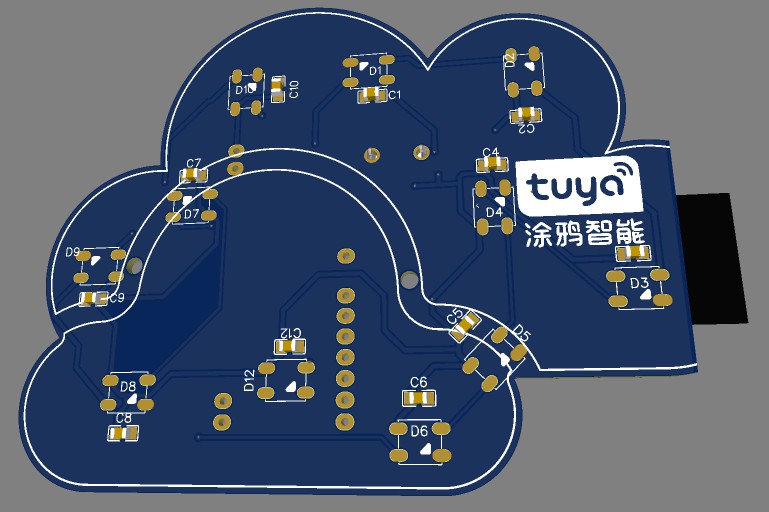

不过3D仿真出来的看着还行哈哈哈：）

然后就是打样然后焊接啥的了。省略漫长的焊接过程.....

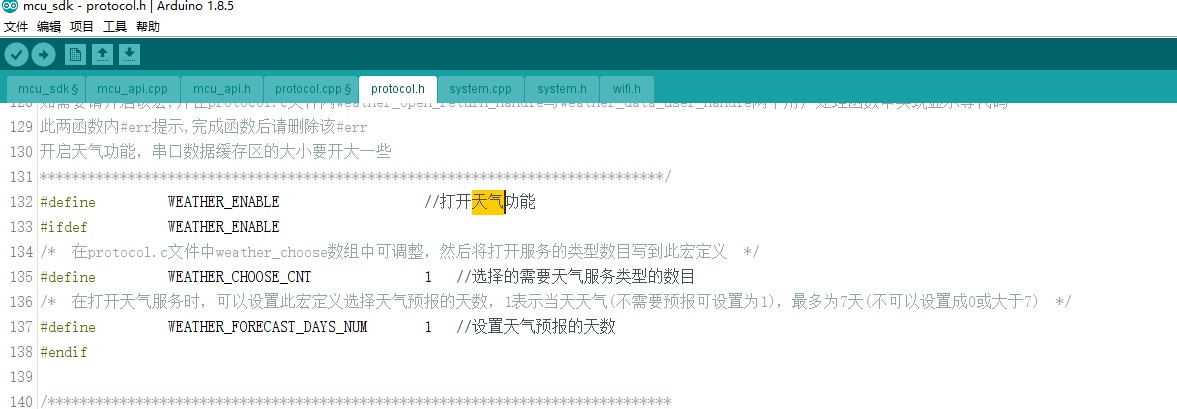

最后就是最苦逼的调程序过程，我采用的是移植的方式，在涂鸦官网配置好功能后下载代码包，然后导入到arduino IDE中，根据官网的指导书进行移植就可以。代码包里面带有获取天气的功能，只需要启用并且配置好就可以用;

因为前期的自动布线导致模组和arduino之间的通信特别不稳定，当天调到凌晨3点还是没能解决（哭了....）最后还是飞线解决了，告诫大家慎用自动布线呀呀呀。

最后的最后，就是完成啦，各项功能都还不错，就是没外壳，求涂鸦大大给我安排个外壳吧哈哈哈哈。。。

发烧友们，心动不如行动，冲呀，一款充满科技感的天气云DIY起来很轻松~

戳我立即DIY智能天气云~

结束啦！！！
