概述
注： 使用移动，联通，电信卡时，选择好对应的APN。
4G模块 EC20 AT+QIACT=1 激活失败

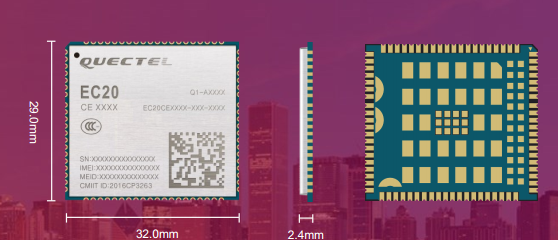

移远EC20 4G 模组
LTE Standard EC20 R2.1是移远通信推出的 LTE Cat 4 无线通信模块，采用 LTE 3GPP Rel.11 技术，支持最大下行速率 150Mbps 和最大上行速率 50Mbps，使用LCC封装，主要特点有：
供电电压： 3.3V~4.3V，典型值 3.8V
支持的网络协议栈众多
TCP/UDP/PPP/FTP/HTTP/NTP/PING
QMI/NITZ/CMUX/HTTPS/SMTP/MMS/FTPS/SMTPS/SSL/FILE
驱动支持众多：
USB 虚拟串口驱动
RIL 驱动、NDIS 驱动、ECM 驱动、Gobinet 驱动、Linux qmi wwan 驱动：
GNSS支持：GPS/GLONASS/BeiDou/Galileo/QZSS
1. 环境准备
1.1. 硬件准备

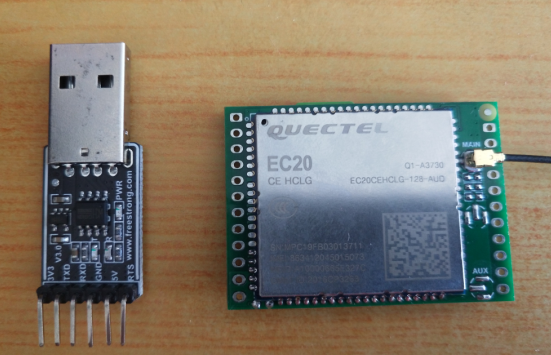

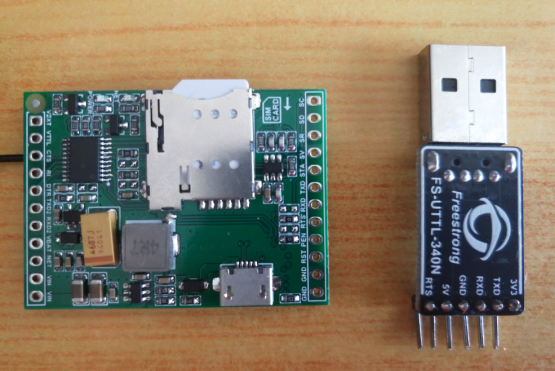

EC20通信模组+USB转串口+一条USB线：

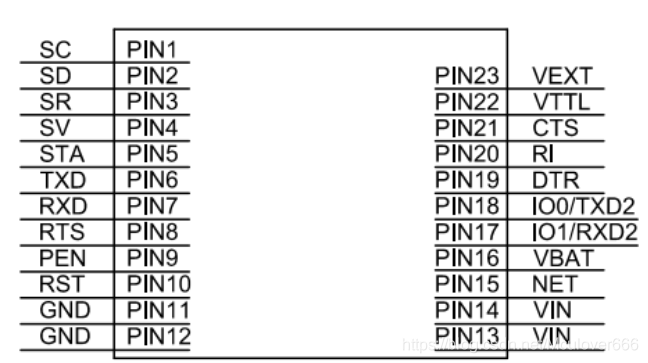

模组引脚图如下：
1.2. 软件准备
QCOM串口助手
EC20通信模组测试AT(EC20.ini)
Windows USB 驱动
使用AT指令测试移远EC20模组有两种方法：

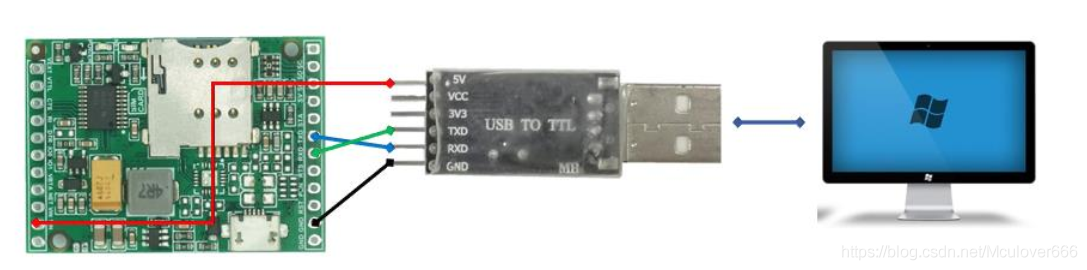

① 第一种是使用USB转串口连接模组：
② 第二种是直接使用USB线连接到模组，使用虚拟AT串口测试。
本文使用第二种方法，将模组直接通过USB线连接到电脑之后，安装官方提供的驱动，驱动安装成功后在设备管理器中即可看到虚拟AT串口：

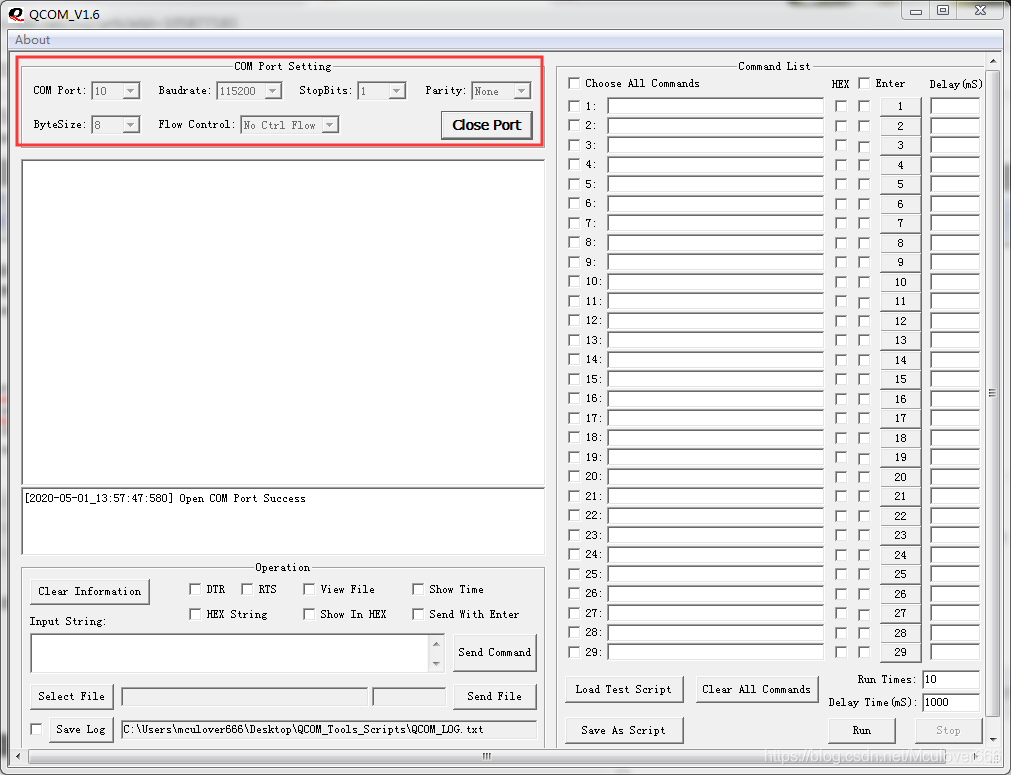

使用QCOM工具打开该串口，波特率115200-8-N-1：
1.3. 文档准备
EC20 AT命令手册：Quectel_EC20_R2.1_AT_Commands_Manual_V1.0.pdf
EC20 TCP/IP应用手册：Quectel_EC2x&EG9x&EM05_TCP(IP)_AT_Commands_Manual_V1.0.pdf
此文档来自于移远官方！阅读本教程时，关于AT指令的详细说明请参考该文档！
2. 模组信号查询与网络查询AT指令
AT
指令：AT
功能：测试AT指令功能是否正常
示例：
AT
OK
AT+CPIN?
指令：AT+CPIN?
功能：查询SIM卡是否正常，返回ready则表示SIM卡正常
示例，如果SIM卡插入成功，则返回结果为：
AT+CPIN?
+CPIN: READY
OK
如果未插入SIM卡，则返回结果为：
AT+CPIN?
+CME ERROR: 10
AT+CSQ
指令：AT+CSQ
功能：查询模组的信号强度，第一个值为0-31则正常，99为不正常
示例：
AT+CSQ
+CSQ: 17,0
OK
此处有问题，模组实际返回+CSQ:22,99
AT+CREG?
指令：AT+CREG?
功能：查询模组是否注册上GSM网络，+CREG:0,1 表示已注册上本地网，+CREG:0,5表示注册上漫游网。
示例：
AT+CREG?
+CREG: 0,1
OK
AT+CGREG?
指令：AT+CERGE?
功能：查询模组是否注册上GPRS网络，+CGREG:0,1 表示已注册上本地网，+CGREG:0,5表示注册上漫游网。
示例：
AT+CGREG?
+CGREG: 0,1
OK
3. 激活移动场景
必须在查询GPRS网络已正常注册网络的情况下进行本节实验
AT+QICSGP=1,1,“CMNET”
指令：AT+QICSGP=1,1,“CMNET”
功能：设置GPRS的APN，移动CMNET，联通UNINET
示例：
AT+QICSGP=1,1,“CMNET”
OK
AT+QIDEACT=1
指令：AT+QIDEACT=1
功能：在激活GPRS场景之前先关闭GPRS场景，确保连接正确
示例：
AT+QIDEACT=1
OK
AT+QIACT=1
指令：AT+QIACT=1
功能：激活移动场景
示例：
AT+QIACT=1
OK
4. 基于 TCP 协议连接远程服务器通信实例
4.1. 搭建远程TCP服务器
首先我们需要搭建一个TCP服务器，有两种方式：
- 在服务器上使用Python、Java、C#等语言自行编写服务器程序；
- 在本地PC上使用网络调试助手开启TCP服务器；
因为EC20模组直接注册的是公网ip地址，所以这里我们使用第一种方式，在Linux服务器上运行一个Python编写的tcp测试服务器：
本地PC使用的是局域网，公网不可以直接根据ip地址访问到本PC，需要进行内网穿透，不推荐使用。
这里的Python程序如下：
# tcpserver.py
from socket import *
host = ''
port = 8902
# 创建server socket
server_socket = socket(AF_INET,SOCK_STREAM)
# 绑定socket监听地址
server_addr = (host,port)
server_socket.bind(server_addr)
# 开始监听，最大允许连接数5
server_socket.listen(5)
# 处理连接请求
try:
while True:
print('waiting for connect...')
#阻塞等待客户端的连接
client_socket, client_addr = server_socket.accept()
# 连接成功后，打印客户端信息
print('a client connnect from:', client_addr)
while(True):
# 向客户端发送数据
client_socket.send('Hello, client!'.encode())
# 接收客户端的数据
data = client_socket.recv(1024)
print('recv data is ', data.decode())
# 接收到quit则关闭socket
if "quit" in data.decode():
break
# 关闭socket
client_socket.close()
server_socket.close()
print("socket closed.")
break
except:
client_socket.close()
server_socket.close()
print("socket closed.")
运行：
python3 tcp-server.py
效果如下：
4.2. 模组连接服务器
使用AT命令连接TCP服务器，其中第一个参数是协议类型，“TCP”则表示使用TCP协议，第二个参数是TCP服务器ip地址，也可以使用域名，最一个参数是TCP服务器开启监听的端口：
AT+QIOPEN=<contextID>,<connectID>,<service_type>,<IP_address>/<domain_name>,<remote_port>[,<local_port>[,<access_mode>]]
最后一个参数access_mode是接收模式配置，0-缓冲区接收方式，1-直接接收方式。
示例：
AT+QIOPEN=1,0,“TCP”,“117.50.111.72”,8902,0,0
OK
+QIOPEN: 0,0
连接之后，在服务器端也可以看到：
4.2. 模组接收消息
模组连接到服务器后，服务器会自动发送消息，模组还没有配置，所以直接打印出了：
+QIURC: “recv”,0
使用命令读取数据：
AT+QIRD=0,1500
+QIRD: 14
Hello, client!
OK
直接模式接收效果如下：
+QIURC: “recv”,0,14
Hello, client!
4.3. 模组主动发送消息
使用如下的命令即可向TCP服务器发送消息，首先设置要发送数据的字节数，等待模组返回>后，输入要发送的数据即可，如果发送的数据超过了设置的n个字节，则只发送前n个字节，后面的数据被认为是无效数据，不会发送：
AT+QISEND=0
>hello<0x1a>
示例：
AT+QISEND=0
> hello
SEND OK
发送成功看服务器上运行的TCP服务器是否收到：
4.4. 关闭TCP连接
通信完毕之后，可以使用下面的命令关闭TCP连接：
AT+QICLOSE=[,]
示例：
AT+QICLOSE=0
OK
5. 域名解析
指令：
AT+QIDNSGIP=,
功能：域名解析
示例：
AT+QIDNSGIP=1,"www.mculover666.cn"
OK
+QIURC: "dnsgip",0,1,600
+QIURC: "dnsgip","122.51.89.94"
