EC20开发板教程

目前做了有2个版本的EC20，可以选择自己熟悉的单片机去开发

	EC20 ARDUINO MICRO内核版本	EC20 STM32F103内核版本
全网通内核	EC20/EC200T	EC20/EC200T
功能	电话/短信/GPS/网络通讯等	电话/短信/GPS/网络通讯等
支持SIM卡	移动/联通/电信 micro尺寸	移动/联通/电信 micro尺寸
板载单片机	ARDUINO MICRO内核	STM32F103C8T6
单片机FLASH大小	32KB【ATmega32U4】（4K用于bootloader）	64KB
单片机RAM大小	2.5 KB	20KB
单片机下载程序方式	板载USB接口	板载USB串口电路/SWD接口
预留IO数量	17	34
例程使用开发环境	ARDUINO IDE	MDK

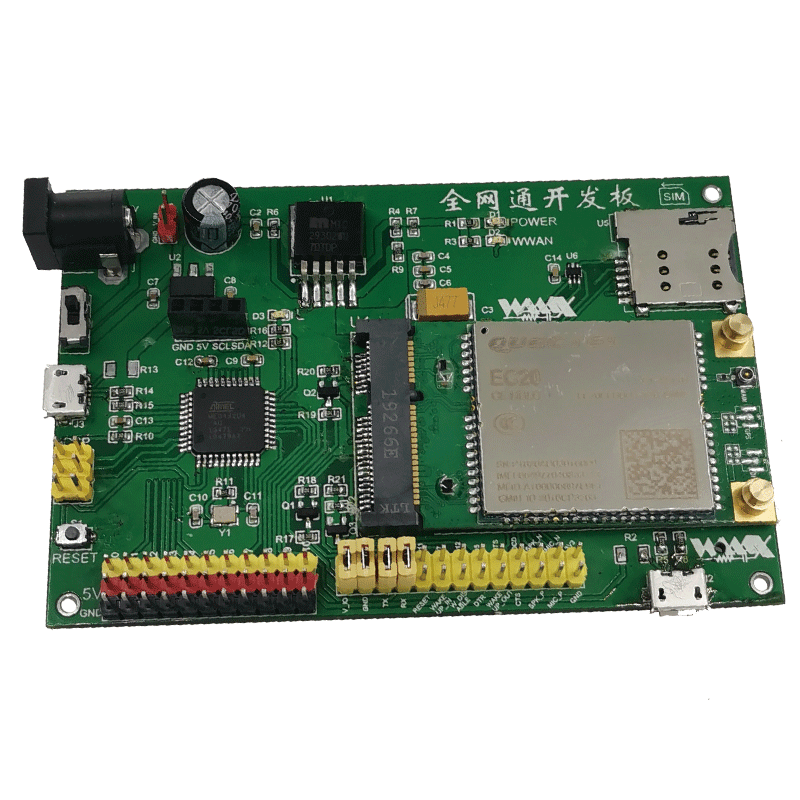

ARDUINO MICRO内核版本外观：

STM32F103内核版本外观：

视频教程传送门

硬件讲解和电脑直接调试

ARDUINO内核版本硬件讲解

STM32F103内核版本硬件讲解

AT调试篇--打电话、接听电话、发送接收英文短信，发送接收中文短信功能实现

AT调试篇--TCP通讯收发测试，服务器收发通讯

AT调试篇--GPS定位功能测试

STM32内核例程视频教程

1.打电话功能

2.发送英文短信

3.发送中文短信

4.短信控制LED开关

5.TCP通信

6.上传数据到中国移动onenet物联网服务器

7.GPS数据解析

8.路径显示功能代码

ARDUINO内核例程视频教程

1.打电话功能

2.发送英文短信

3.发送中文短信

4.短信控制LED开关

5.TCP通信

6.上传数据到中国移动onenet物联网服务器

7.GPS数据解析

8.路径显示功能代码

PC直接调试EC20方法

因为部分内容和单片机没什么关系，是直接调试EC20，所以不同版本的调试方法是一样的，都可以参考这个章节

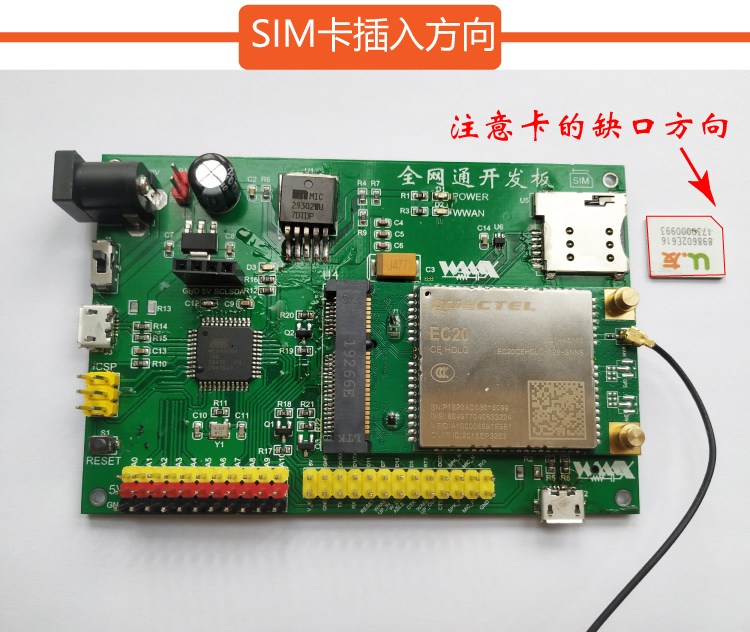

插卡方向

本开发板是全网通开发板，支持移动/联通/电信卡 SIM卡使用尺寸是中卡，micro尺寸 插入方式一定要注意缺口方向如图，再断电的状态下插入

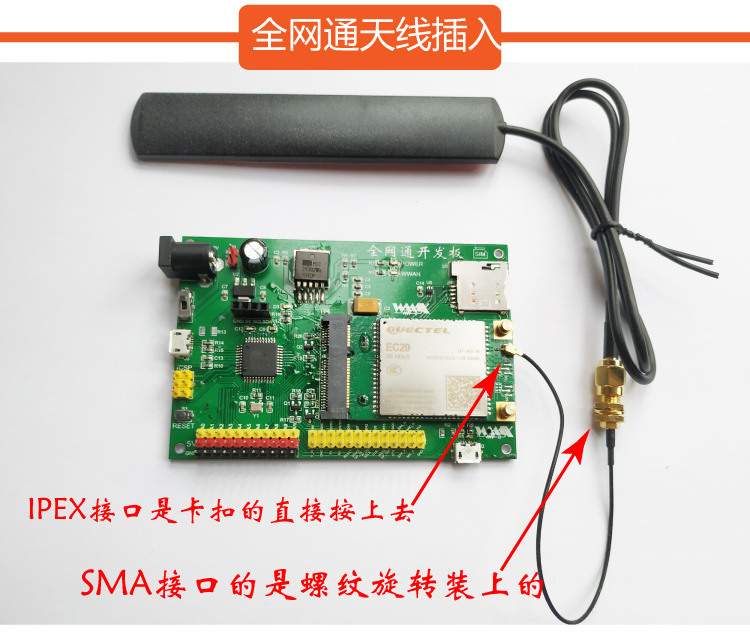

天线插入

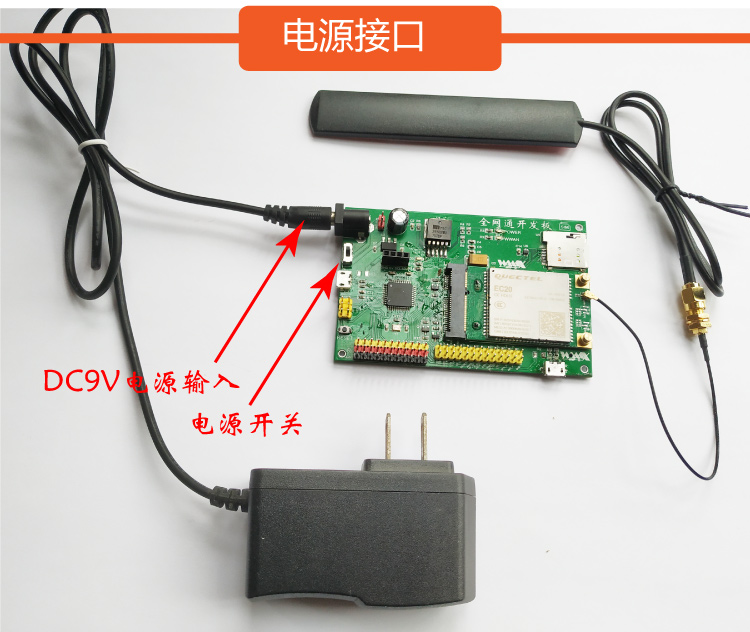

模块供电

为保证EC20模块稳定运行，也为了保护电脑主板不受损坏。 本模块使用电源适配器供电，标配会提供电源适配器。 板子上的所有USB接口不对板子供电，这样板子的电流也不会通过USB进入电脑，保证了电脑的安全性。 电源插在左上角的DC接口，然后打开拨动开关打开电源

模块用电脑调试

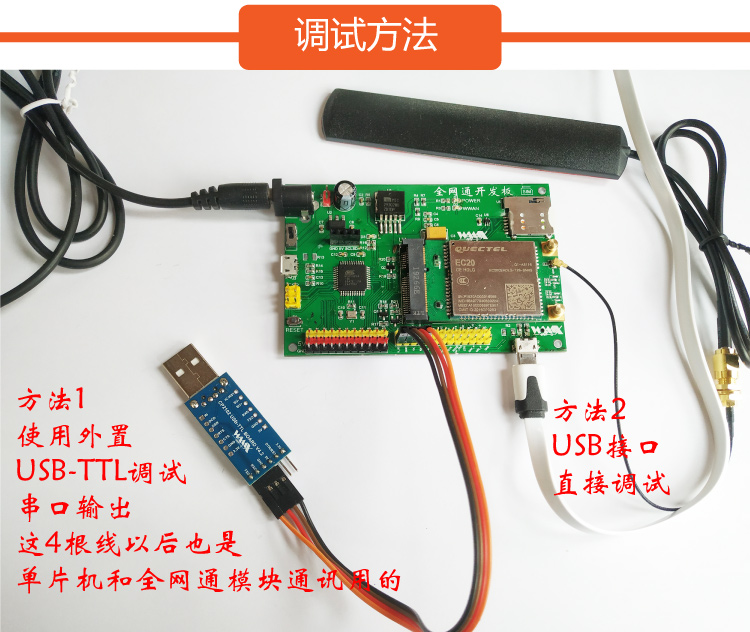

调试方法1：

如果你有USB-TTL模块接模块去调试,如果没有就用方法2

接线方式

usb-ttl          全网通模块
5V     --->         V_IO
GND    --->         GND
RXD    --->         TX
TXD    --->         RX

这种方法是直接调试串口的TTL接口。板子已经做了电平转换，这组串口已经做了电平转换，

也就是说可以兼容5v或者3.3v单片机，如果你想外置单片机去控制他，也可以接这几个引脚。

其中V_IO是必须接的，如果你用5v单片机就接5v，如果用3.3v单片机就接3.3v

如果用USB-TTL模块方法做AT指令调试，波特率默认是115200，一定要记住。

以后我们的单片机控制这个模块也是用115200波特率

调试方法2：

可以通过右下角的USB接口直接接电脑调试，这个比较方便，推荐使用这个方法学习AT指令流程

模块驱动安装

因为用到全网通模块的右下角usb，就需要安装驱动。

驱动文件在资料包内，安装好后

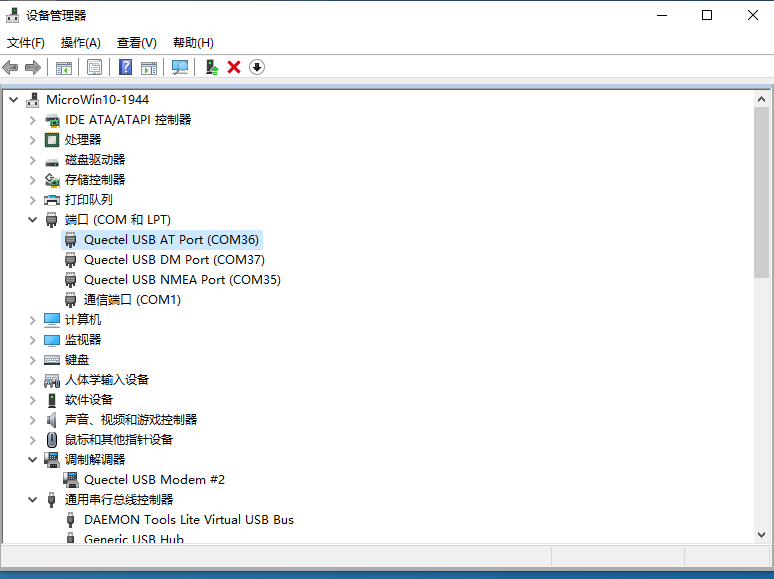

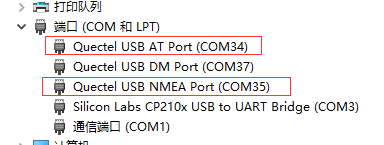

在电脑上会形成3个COM

一个AT串口用于AT指令

一个DM串口用于调制解调器拨号

一个NEMA串口用于GPS数据输出

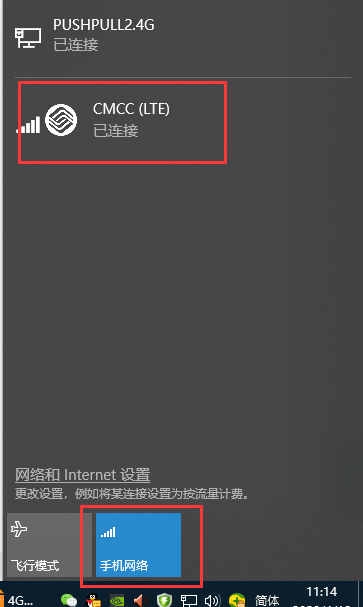

而且在电脑右下角的网络会多出来一个手机网络，这样电脑可以通过这个模块直接上网。

只要你的SIM卡流量足够(^▽^)，这个自己去尝试吧。不是我们教程的重点

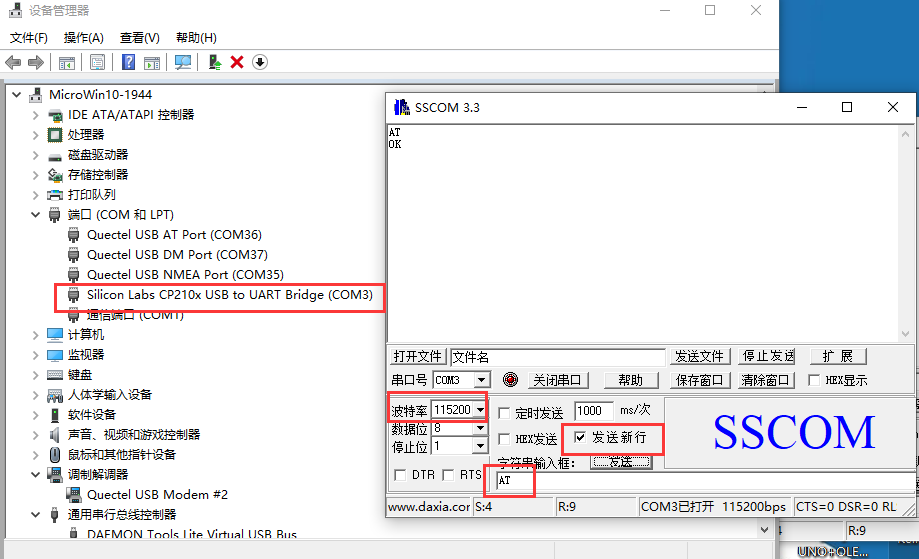

重点是用AT调试，这里我们就用到这个AT的串口，记录好COM号，用串口助手打开

打开对应串口，输入框输入AT，勾选发送新行，然后点发送，能回复AT OK说明基础测试环境搭建完成

这里波特率是自适应的，可以选9600或者115200等等

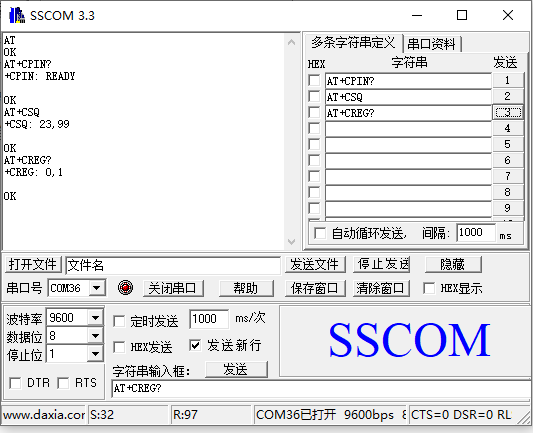

基础调试

先测试是否识别卡，卡信号多少，是否有服务

用到

AT+CPIN?

AT+CSQ

AT+CREG?

三条指令，

其中CPIN如果是READY说明有卡，如果是ERROR说明卡没插对，看上面插卡说明，断电重新插卡，再开机测试。关闭电源前记得先关闭串口，要不异常断开串口需要用任务管理器关闭SSCOM软件

CSQ用来测试信号强度，一般要大于18以上才可以

CREG用来看卡有没有服务，一般是返回0,1或者0,5才可以，如果是其它的，就是卡还没获取服务。等待会儿再测试，一直看是0,1或者0,5后才能做后面的功能调试

拨打和接听电话

ATD 指令用于呼叫某一号码

举例拨打10086的电话，记得指令后面有个英文标点的分号,用串口发送

ATD10086;

如果拨打某个手机号，就直接改上面的号码就可以

如果想挂断使用ATH指令挂断

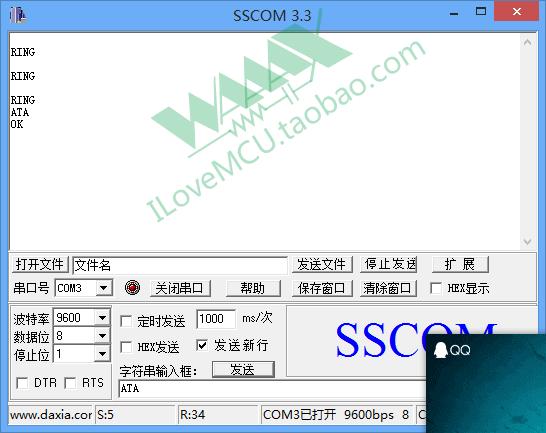

接听电话更简单，当你拨打模块上的卡的电话，串口会返回RING，这个时候可以通过ATH挂断

或者通过ATA接通电话

当然这时候也可以用ATH指令挂断 另外想真的实现语音可以使用分离式耳机麦克插入开发板的MIC和EAR接口进行通话。

接收英文短信流程

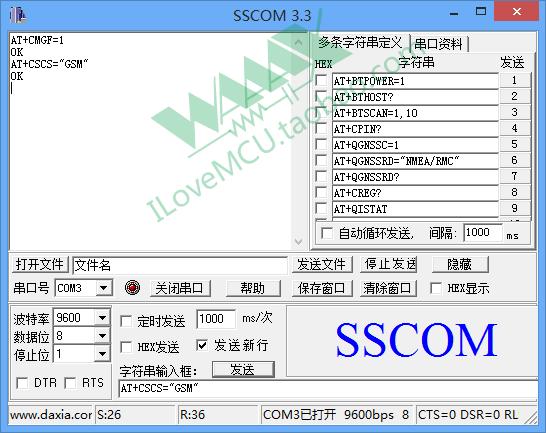

用串口发送给EC20如下几条设置指令

AT+CMGF=1

AT+CSCS="GSM"

注意以上引号都是英文输入状态下的标点

AT+CNMI=2,1

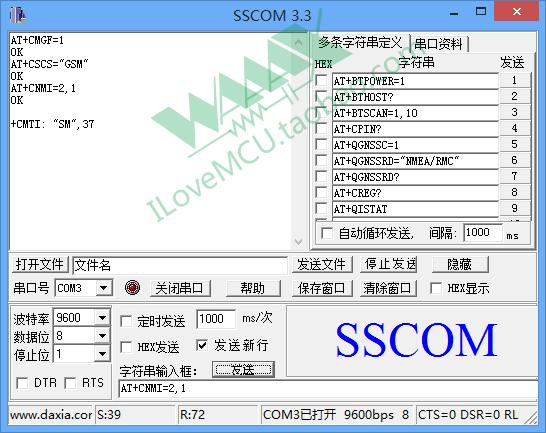

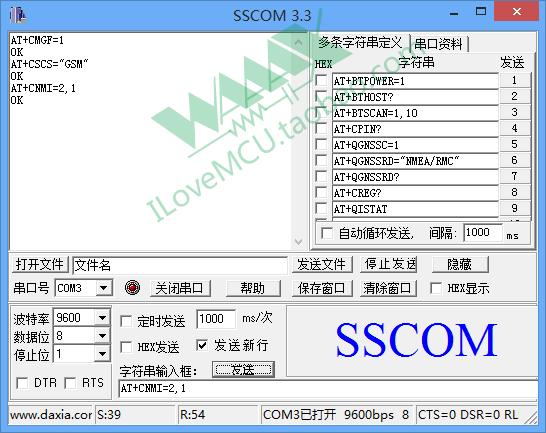

EC20回复如下

用手机给EC20发送一条测试短信，内容比如“ilovemcu.taobao.com” EC20模块会返回+CMTI: "SM",37 最后的这个37的数字是在短信箱中的位置，也可以理解成第几条短信

然后发送如下指令，记得后面的数字就是你要读取的短信号，我这里是37

AT+CMGR=37

发送英文短信流程

用串口发送给EC20如下几条设置指令

AT+CMGF=1

AT+CSCS="GSM"

注意以上引号都是英文输入状态下的标点 EC20回复如下

假如要给某个手机号为173xxxxxxx1的电话发送短信 发送如下指令

AT+CMGS="173XXXXXXX1"

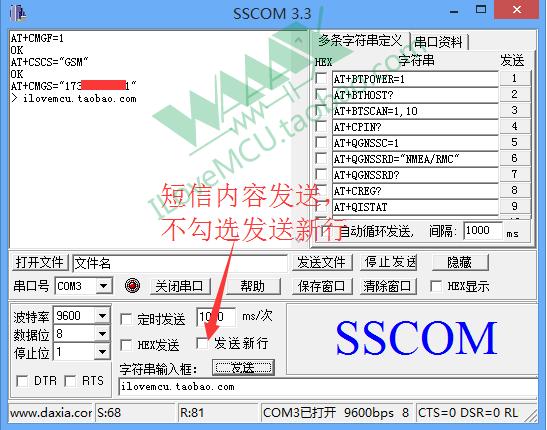

等模块返回一个 > 后，可以发送短信内容了 比如我们还是发送内容是“ilovemcu.taobao.com” 发送这样的内容，记得这里最好是去掉发送新行，去发送内容

然后到了最重要的一步， 上面只是把短信内容发送给EC20模块，并没有把短信发送出去。 而现在这个步骤就是相当于手机上的发送按键，点过之后短信就发送出去了。 需要在HEX模式下发送1A，如下图

稍等片刻，您的手机就应该接收到这条短信了

接收读取带中文短信流程

用串口发送给EC20如下几条设置指令

AT+CMGF=1

AT+CSCS="GSM"

注意以上引号都是英文输入状态下的标点

AT+CNMI=2,1

EC20回复如下

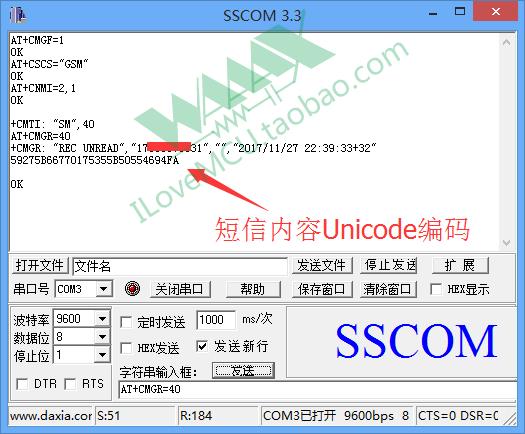

用手机给EC20发送一条测试短信，内容比如“大学生电子商铺” EC20模块会返回+CMTI: "SM",40 最后的这个40的数字是在短信箱中的位置，也可以理解成第几条短信

然后发送如下指令，记得后面的数字就是你要读取的短信号，我这里是40

AT+CMGR=40

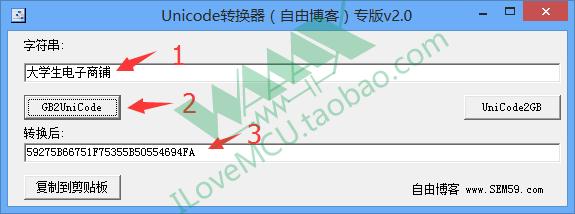

上面的几步都和读取英文短信没区别，关键是如何解析出来中文短信， 这里我们可以使用Unicode的一些工具，比如资料包内的unicode转换器

这样就能看到接收到的中文短信内容了

发送中文短信流程

这里我讲解一种最简单方便的发送中文的办法，当然还有其它的办法，比如PDU模式发送中文，比较繁琐，想学习的可以单独百度学习。

用串口发送给EC20如下几条设置指令

AT+CMGF=1

AT+CSCS="UCS2"

注意以上引号都是英文输入状态下的标点

AT+CSMP=17,167,0,8

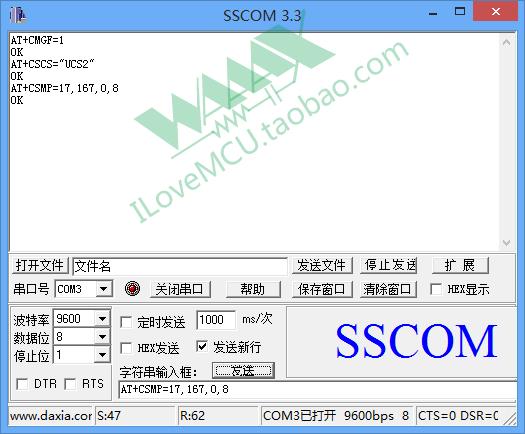

EC20回复如下

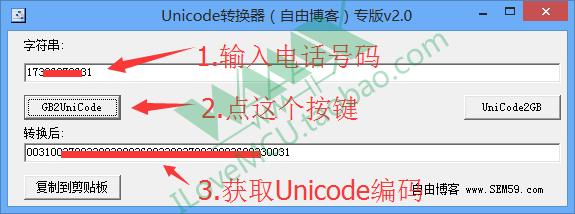

2. 假如要给某个手机号为173xxxxxxx1的电话发送短信，我们先获取这个手机号的Unicode编码， 还是用上一讲用到的工具

 同样的方法，再转换下短信内容，比如还是发送“大学生电子商铺”

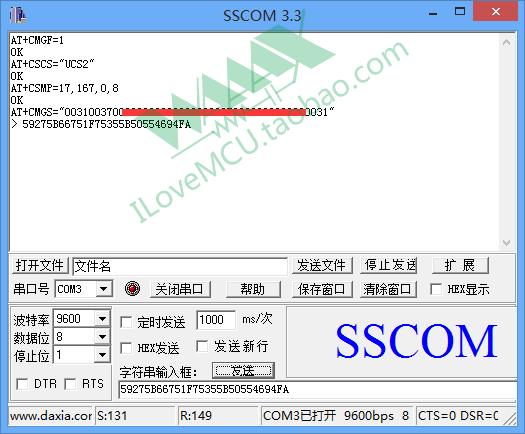

 和发送英文短信一样，使用AT+CMGS指令发送，只不过这里需要把电话号码转换后放进去,
 同样发送短信内容时候不勾选发送新行

 然后同样的发送方法，选择HEX，后发送1A，把短信发送出去，当收到OK时候，稍等就能收到短信了

测试TCP通讯功能的必要基础

这里有个很常见问题就是“公网IP”，现在大多数宽带都是没有公网IP的，所以是不具备被GPRS访问和发送数据的。 这个“公网IP”的问题，在其他的教程中也有讲解，这里不再详细说明。 一般处理办法，就是单独找宽带官方拉带公网IP的网络，一般公司可以办到。

或者自己买阿里云服务器一般都带公网IP

个人测试的话就用“花生壳”去内网映射就行了。可能要花一些费用，但是总体比较低，我只是开通了最基础的内网映射，8元，当然每个时间可能这个软件收费不同，也可能免费。 具体新版本的花生壳怎么使用

1. 可以参考官方的教程： http://service.oray.com/question/1664.html
2. 可以参考以前录制SIM800C教程的花生壳，##课时11##的这个教程： http://i.xue.taobao.com/detail.htm?spm=a2174.7765247.0.0.mDHKp9&courseId=79181

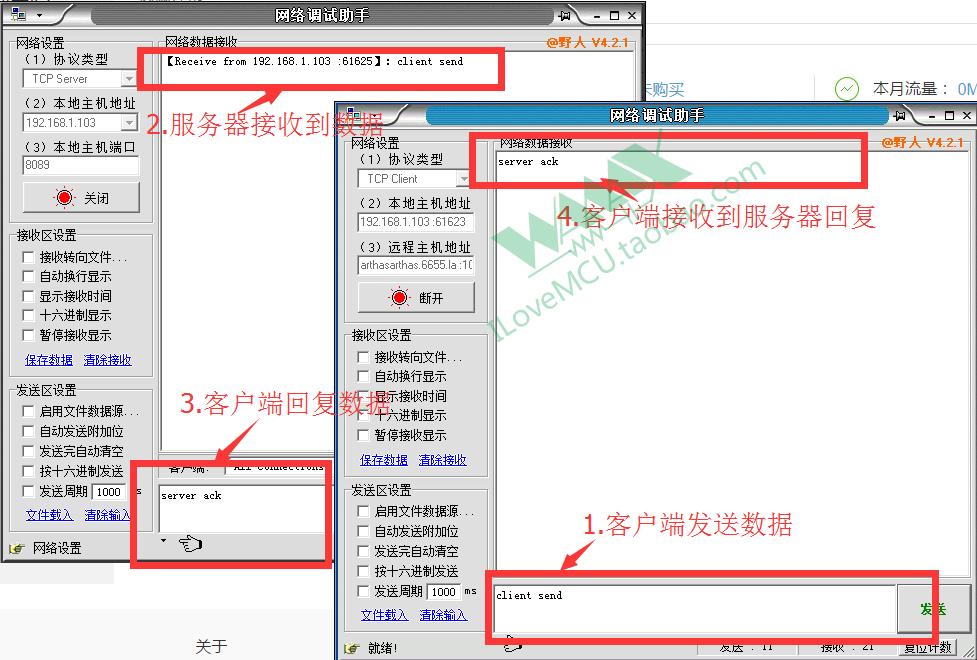

当您已经能在自己的电脑建立一个客户端，一个服务器，而且能正常的发送数据交互时候，就可以去用GPRS模块去连接您的服务器通讯测试了。

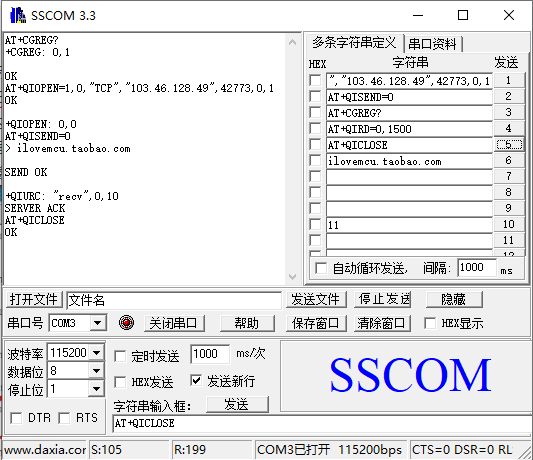

TCP流程测试

好了，正常开始GPRS测试，EC20的GPRS指令和一般的SIMCOM的比如SIM800C的不太一样，请按照下面流程测试

用串口发送给EC20如下几条设置指令

AT+CGREG?

能看到返回+CGREG: 0,1说明已经注册上网络了，可以用

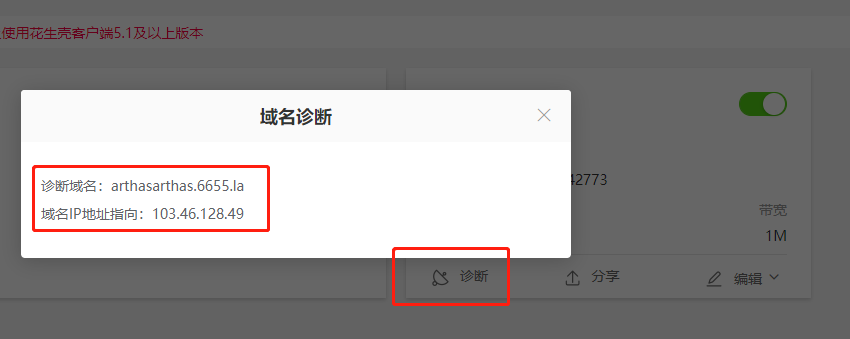

设置好了可以，连接服务器发送数据了 查看下自己的的域名对应的IP

用串口发送给EC20,使用直连模式连接服务器IP和端口指令，这里要写自己的IP和端口，其它的不要修改

AT+QIOPEN=1,0,"TCP","103.46.128.49",42773,0,1

显示OK，就说明连接上服务器了，可以发送数据了

AT+QISEND=0

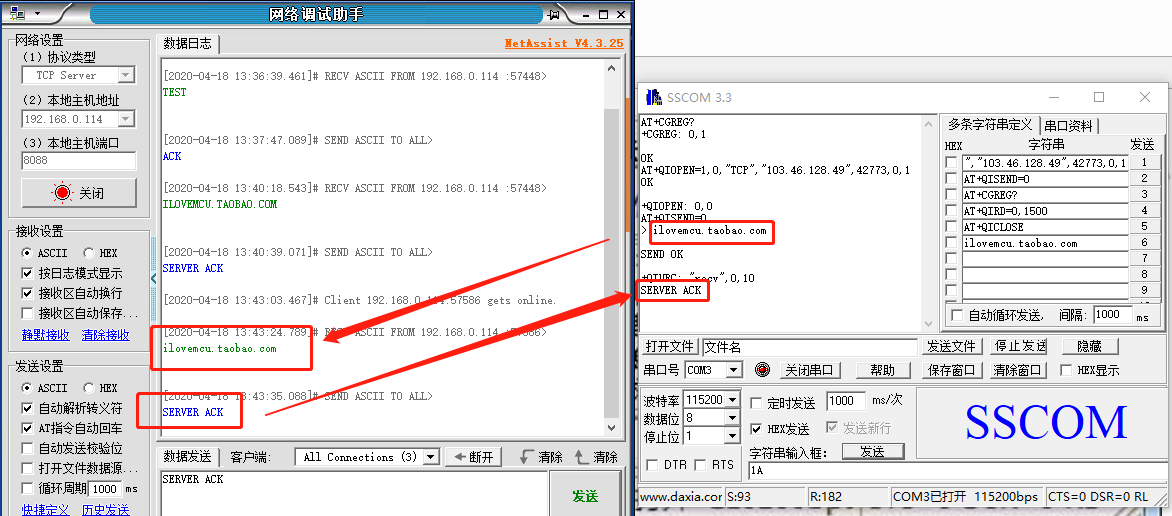

AT+QISEND=0指令发送数据，等待显示 > 后，就可以发送数据了， 这里我们还是发送一个测试内容“ILOVEMCU.TAOBAO.COM” 然后选择HEX发送，发送1A，把这个内容发送出去，这个操作类同发送短信的操作。 最后我们就可以在服务器界面看到数据了，然后我们服务器可以回复数据“server ACK”， 这样我们在EC20的串口就看到的反馈数据

连接IP后我们可以多次发送数据，不需要断开。 如果不想连接IP要断开，需要以下指令

AT+QICLOSE

如果还想连接其他IP或者还是这个IP就重复以上流程就行了

GPS定位【只有购买带GPS的版本才有这个功能】

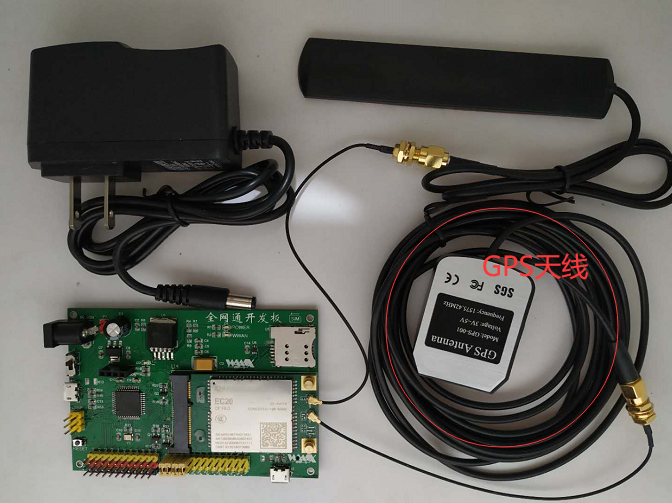

首先要把GPS天线接上，室内没有卫星信号，GPS天线需要放室外，是必须的！！！

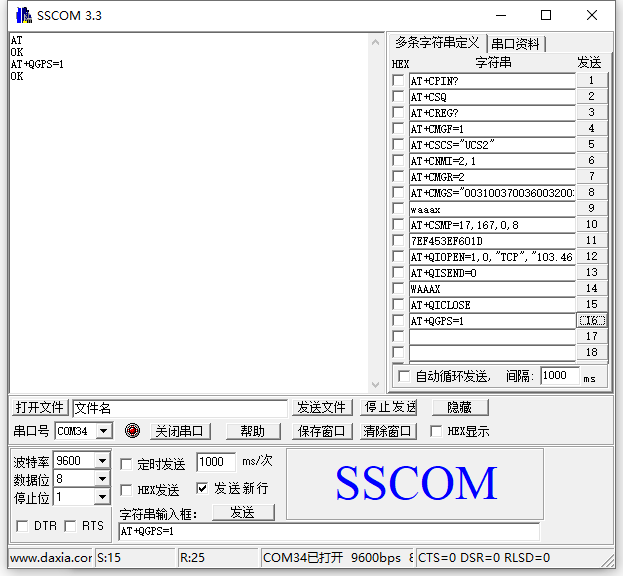

先用AT的串口，发送启动GPS的指令

AT+QGPS=1

测试方法1：然后重新打开个串口助手，切换到NMEA的对应的COM，可以直接看NMEA输出

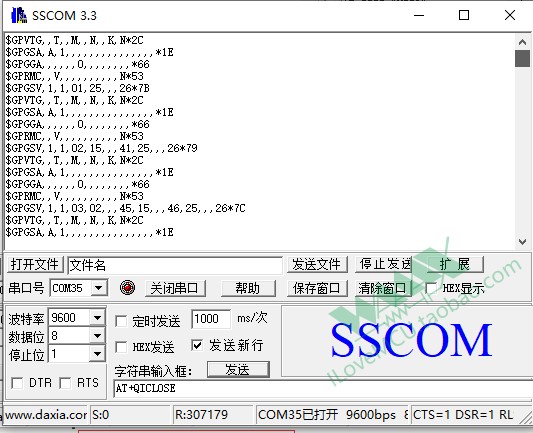

未定位的状态如下图

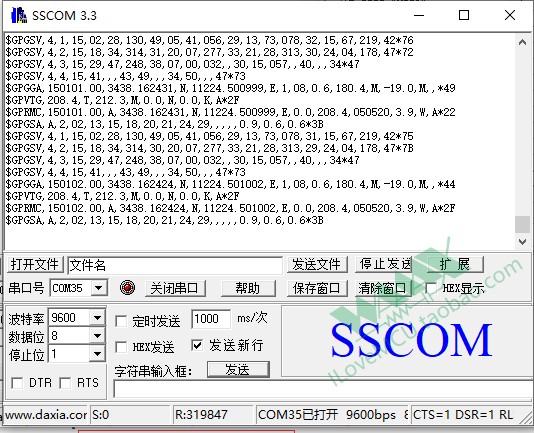

稍等几分钟定位好的状态

具体NMEA协议可以参考NMEA协议说明这里不再讲解，可以参考我们单独的GPS模块的讲解，协议NEMA是通用的

http://www.waaax.top/forum.php?mod=viewthread&tid=35&extra=page%3D1

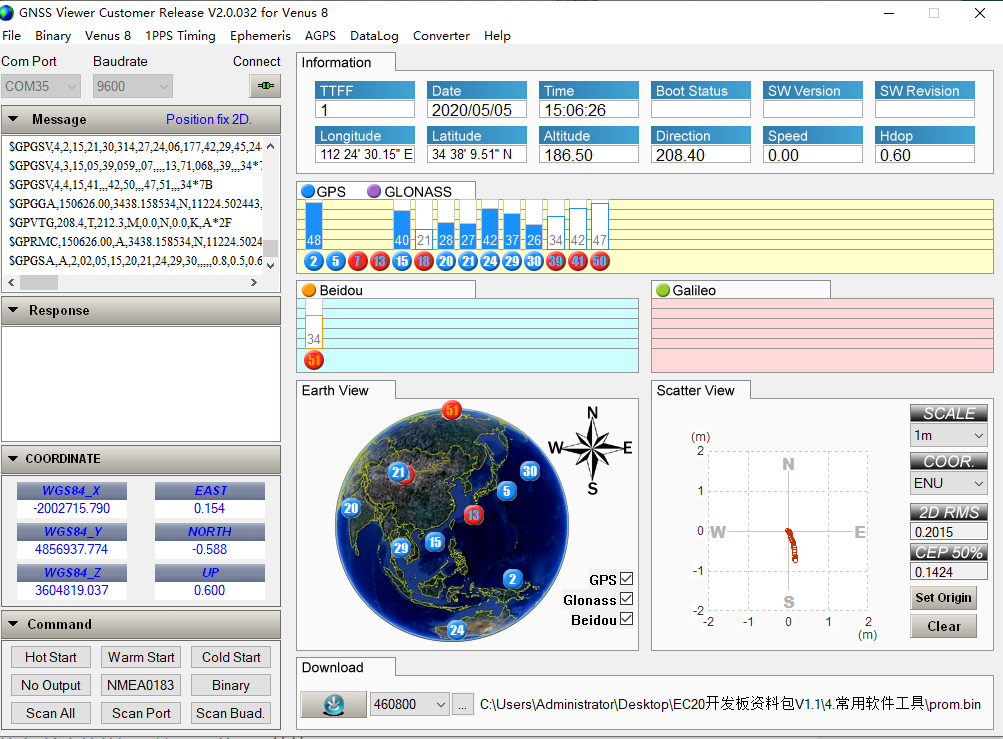

资料包内提供有很多测试软件，比如GNSS_Viewer软件可以直观看卫星的状态

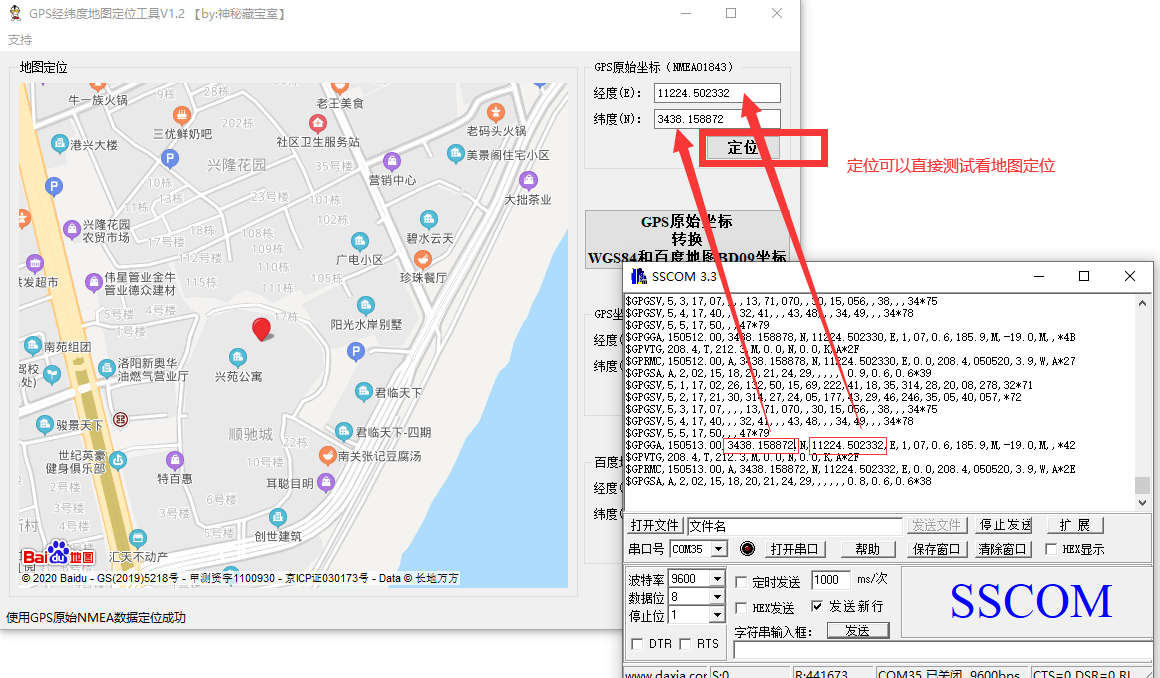

软件 GPS经纬度测试工具 可以把GPS的坐标转换成百度地图的点标记。用于测试

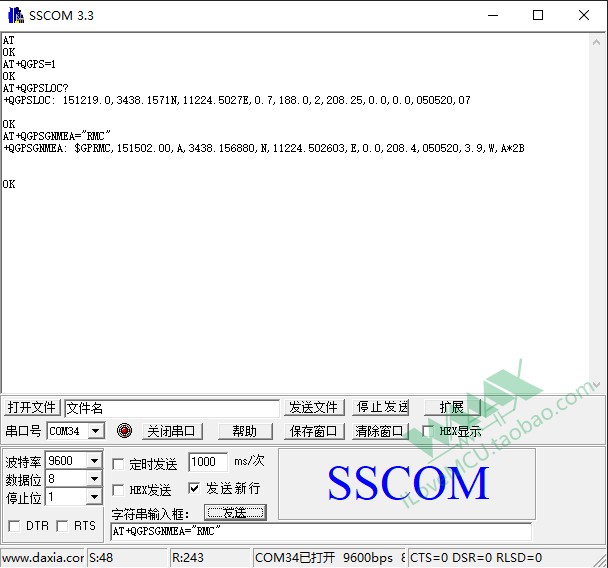

测试方法2：通过AT指令获取GPS信息

AT+QGPSLOC?

使用下面指令可以单独读取某一帧数据，比如GPRMC的可以用

AT+QGPSGNMEA="RMC"

有了这些单独AT指令，就可以很容易用AT口去读取GPS数据了 其它更多的指令使用和功能，请大家参考官方的各种功能对应的文档
