低功耗/远距离lora模块：物联网智能家居、抄表多领域应用SX1262芯片方案

1、产品简述

SX1262是Semtech公司最新推出的一款远距离、低功耗的sub-GHz无线收发器，支持的工作频段涵盖了150–960MHz。SX1262提供了两种调试方式， LoRa以及传统的(G)FSK，是一款高性能物联网无线收发器，其特殊的LoRa调制方式可在一定程度上增加了通信距离。

SX1262集成了低噪声放大器(LNA)，LoRa调制下，最高接收灵敏度可达-148dBm，同时还集成了功率放大器(PA)，其发射功率最大可达+22dBm。SX1262的配电系统具备了两种方式，低压差稳压器(LDO)以及高效率降压DC-DC转换器，采用DC-DC配电方式的前提下，其接收电流最低可达4.2mA，真正意义上实现了低功耗。最后SX1262集成的数字接口通过SPI和外界进行数据交互。

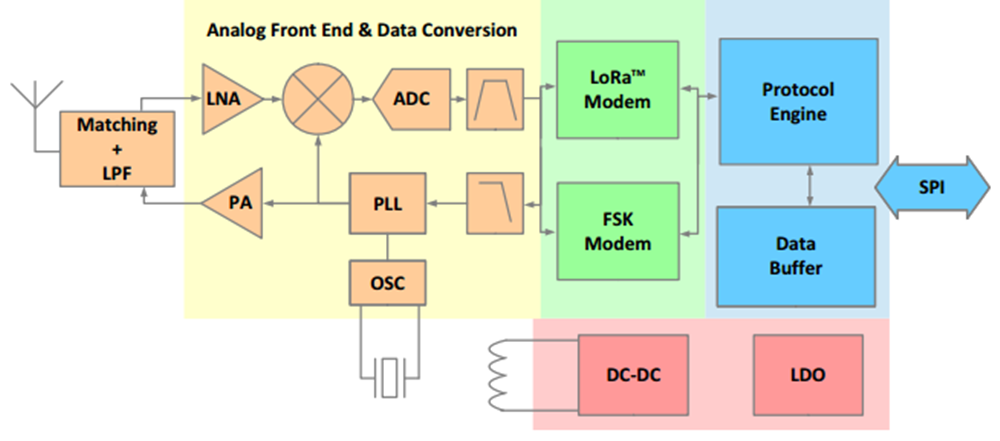

图 1 SX1262内部框架图，

图片来自SemtechSX1261-SX1262 Product Datasheet

2、应用环境

通过上述可知，SX1262具备远距离以及低功耗等多种特点，可以广泛应用到多种环境。智能仪表；物流及供应链；智能建筑及家居；智慧城市；资产追踪；城市路灯；医疗保健产品；农业、停车场传感器等。

3、电路设计

• 应用电路一

该应用电路的特点：

(1)SX1262芯片采用32MHz无源晶振来提供时钟；

(2)射频电路部分分成发射电路和接收电路，通过射频开关隔开；

(3)L7的连接作用使得SX1262可采取高效率降压DC-DC转换器的配电方式，接收电流更小。

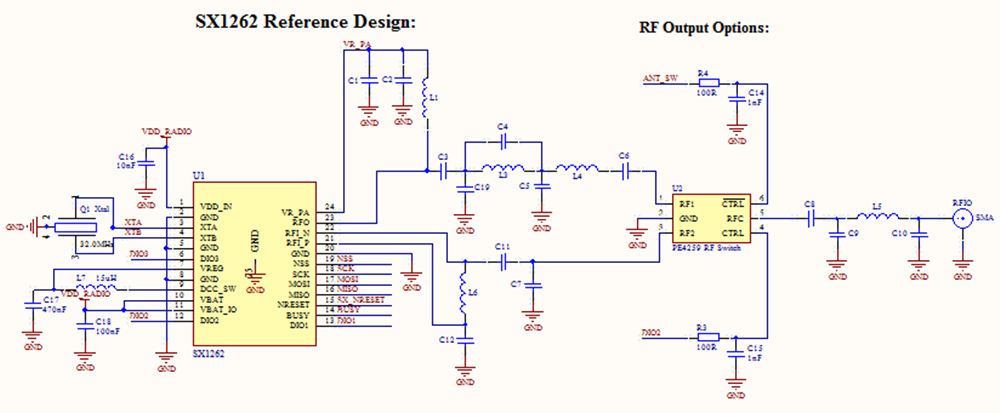

图 2 SX1262基于XTAL及DC-DC的电路图

• 应用电路二

该应用电路的特点：

(1)SX1262芯片采用32MHz TCXO晶振来提供时钟，频率准确度高；

(2)射频电路部分分成发射电路和接收电路，通过射频开关隔开；

(3)L7的连接作用使得SX1262可采取高效率降压DC-DC转换器的配电方式，接收电流更小。

• 应用电路三

该应用电路的特点：

(1)SX1262芯片采用32MHz无源晶振来提供时钟；

(2)射频电路部分分成发射电路和接收电路，通过射频开关隔开；

(3)SX1262采取低压差稳压器(LDO)的配电方式，接收电流较大。

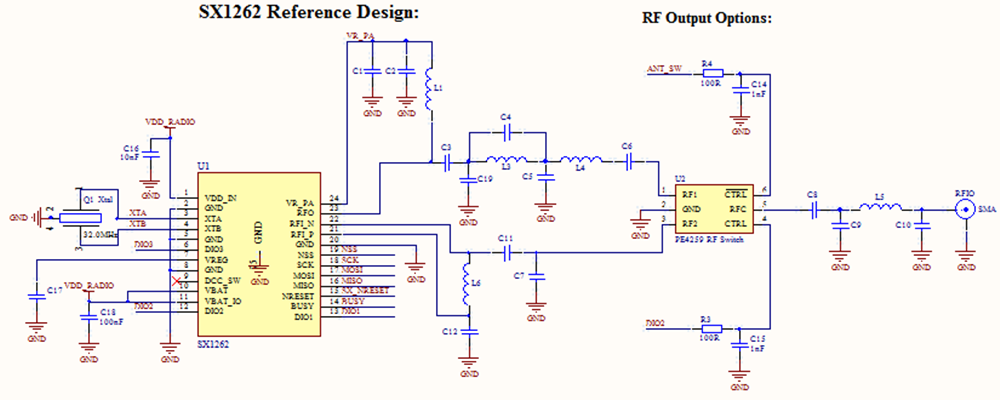

图 4 SX1262基于XTAL及LDO的电路图

参考PCB布局如下图，具备TCXO或XTAL选择。
