前言

对于Ai-WB1模组，大家可能还没有多少印象，甚至像极了回忆自己小朋友模样——有些陌生，毕竟屏幕前的你都已经是大佬级别。
今天给大家介绍的项目的技术点，想必大家一点都不陌生：

• 离线语音控制
• 手机APP远程控制
• 天猫精灵在线语音控制

物联网中常用的三种控制方式，都在一个项目实现。工程师整活，整大活。

一、控制主板

Ai-WB1-A1S 模组内部集成了codec 芯片（ES8311），可以实现语音采集，但是音频播放还需要一个功放，所以就有了下面这个板子。

板子上集成了功放芯片，MIC和喇叭接口、复位按键，还有LDO。左右两边的2.54mm 插口，可以快速嵌入到产品主板中。

二、转接板原理图

注意，部分元件参数是根据实际情况来调整，所展示的参数不代表最终的参数。

三、接线与烧录

1.转接板接线

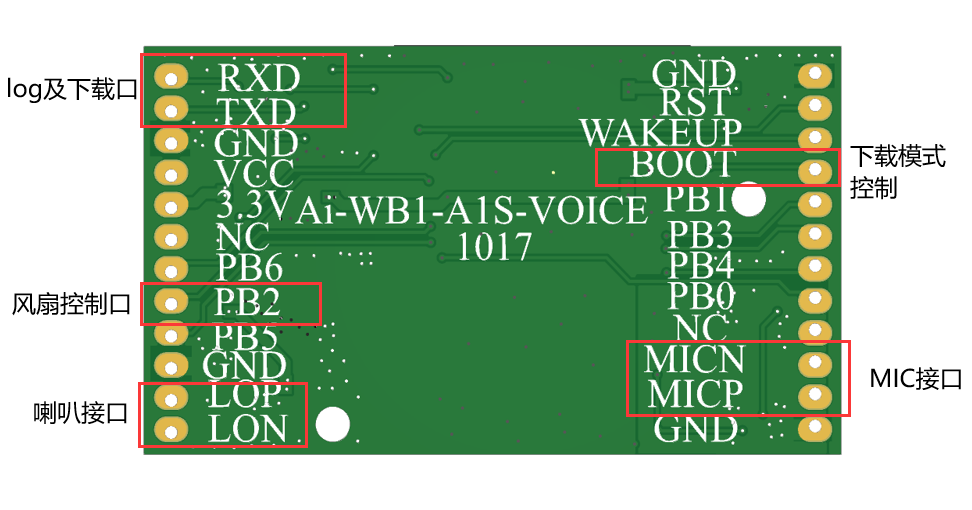

需要接线，肯定是需要了解两边的排针，功能：

2.固件烧录

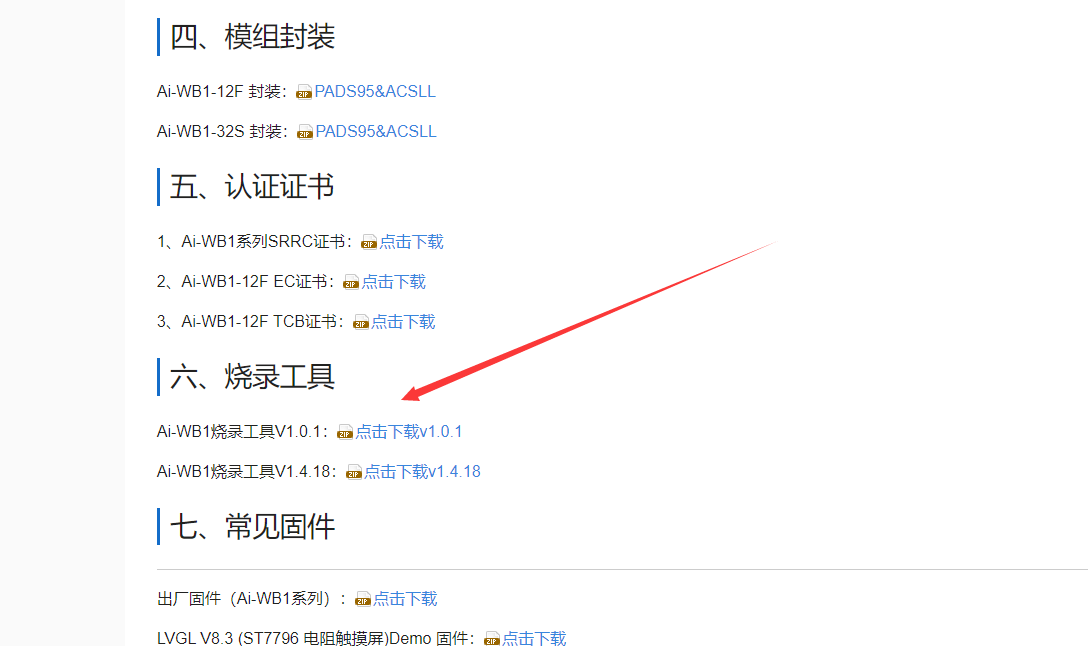

烧录工具下载地址：https://docs.ai-thinker.com/ai_wb1

在转接板没上电之前，把BOOT引脚接地后，转接板上电，然后持续打印cccc，表示模组进入烧录模式：

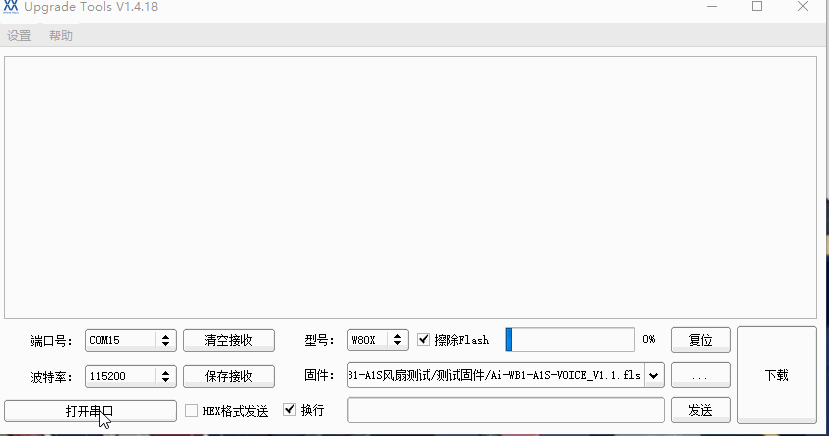

然后就可以选择固件进行，下载了，固件下载地址：https://docs.ai-thinker.com/ai_wb1

四、离线语音功能

本项目所定义的离线语音有：

五、App 控制功能

1.云平台产品创建

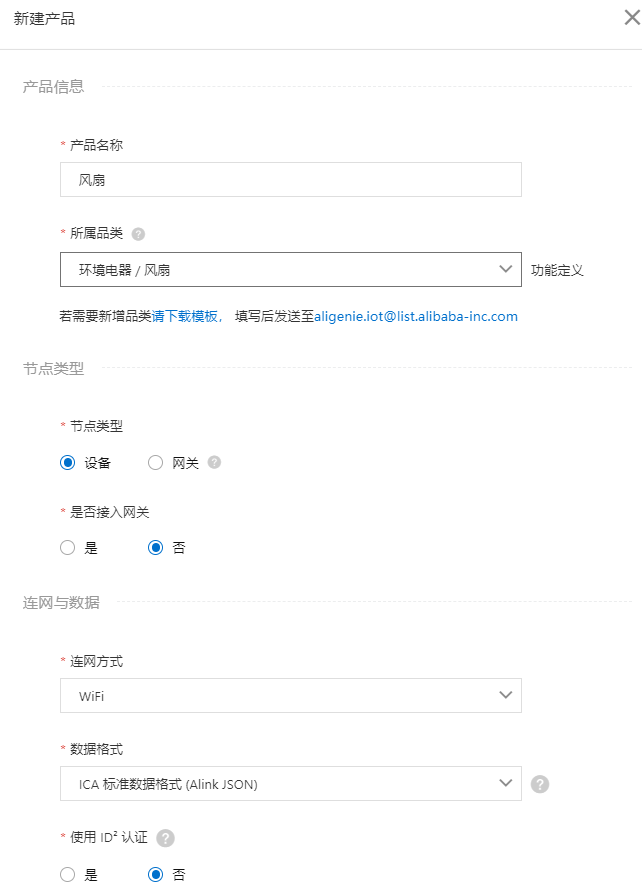

在创建产品时，就按照风扇的品类来创建即可：

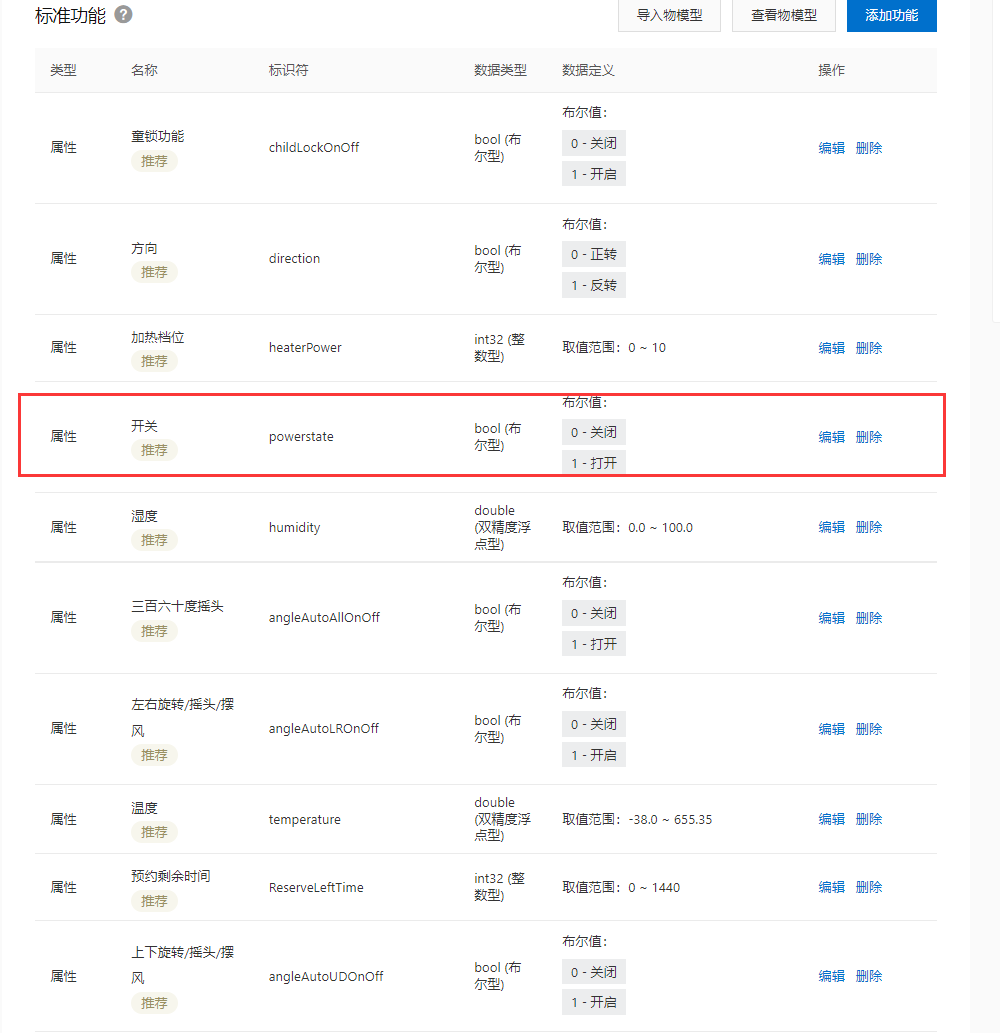

功能定义
在定义产品功能时，只需要保留开关功能即可，其他全部删除。

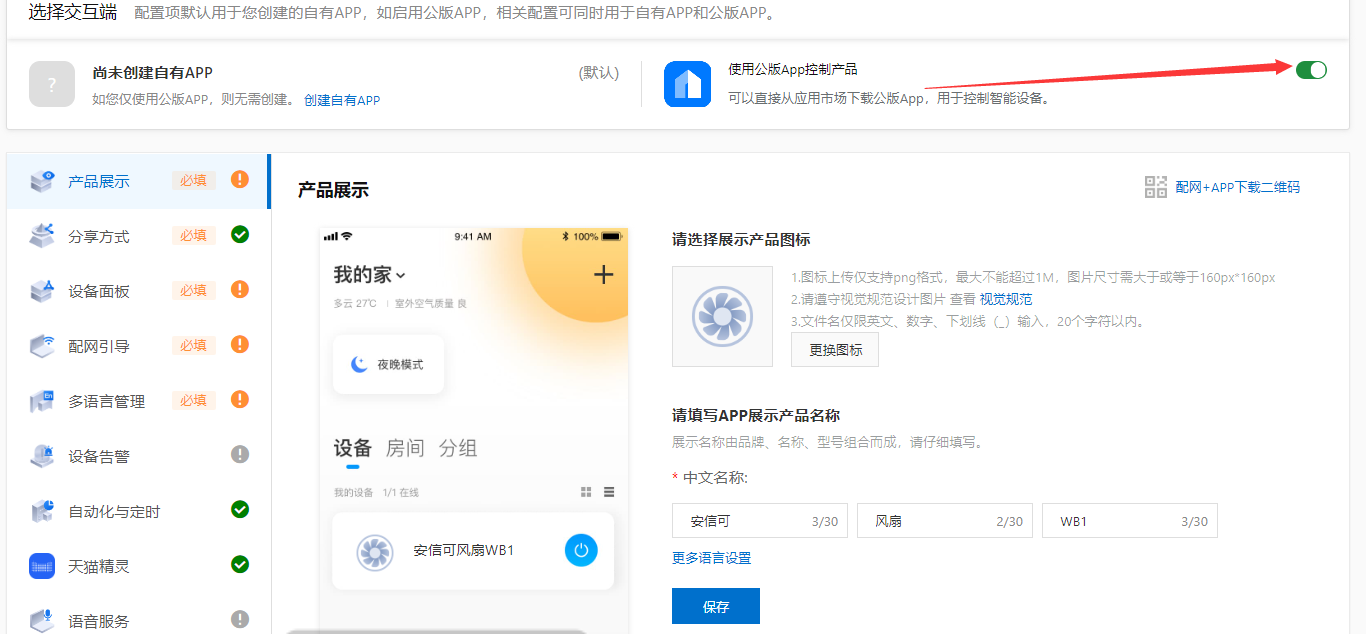

人机互交界面设置
配置使用公版App。

配网方式
配网方式选择蓝牙辅助配网即可：

最后填写多语言产品信息即可。

2.添加设备

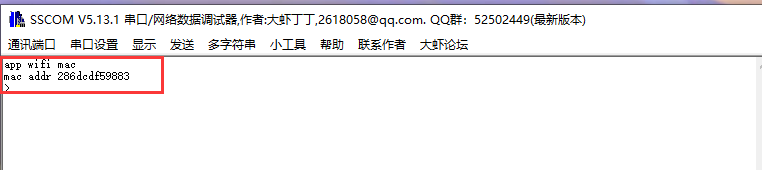

添加设备需要提前获取模组的WiFI STA的 mac 地址，使用指令：

app wifi macrn

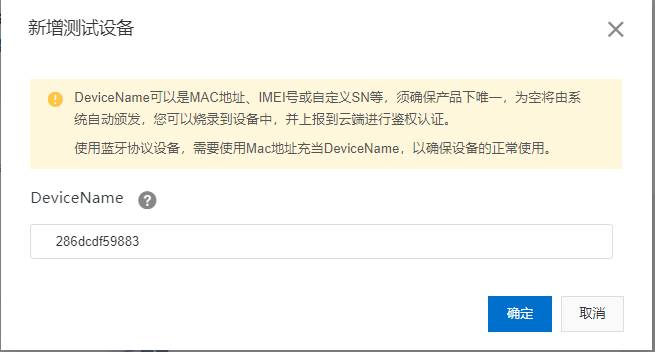

读出来的mac 地址需要作为设备名称在云平台添加设备

添加完成，之后发布产品，只有产品发布之后，才能使用

3.五元组烧录

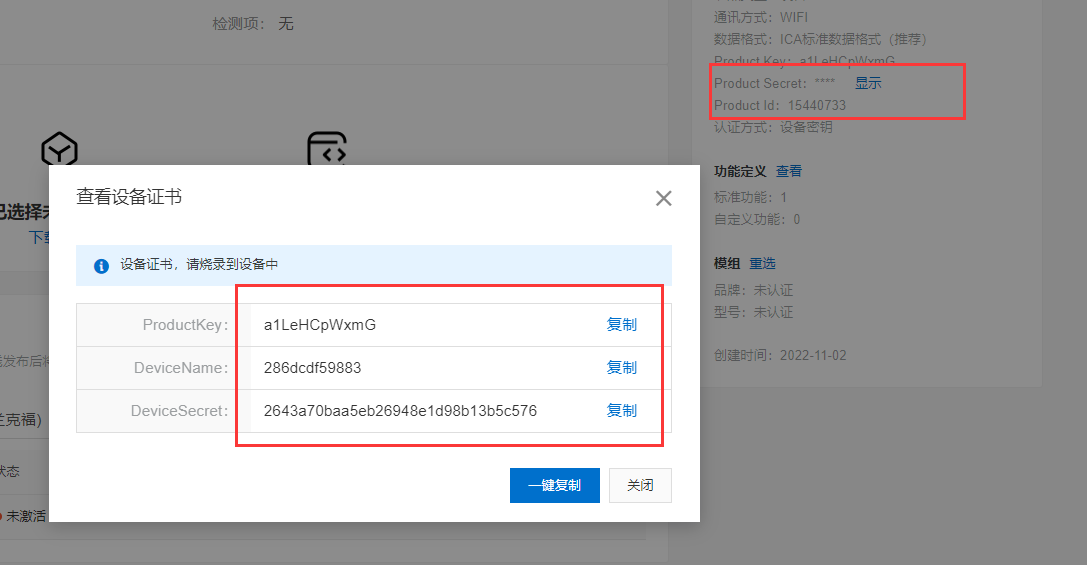

五元组指的是设备三元组+Product Secret+Product Id，是设备连接阿里云生活物联网平台的必要参数，获取方式如下：

例如有以下五元组：

使用串口（波特率115200）把以下指令发送到模组：

kv set hal_devinfo_dn 286dcdf59883rn
kv set hal_devinfo_ds 2643a70baa5eb26948e1d98b13b5c576rn
kv set hal_devinfo_pk a1LeHCpWxmGrn
kv set hal_devinfo_ps 3efU7ncpZotzebPErn
kv setint hal_devinfo_pid 15440733rn

4.进入配网

使用以下语音指令：小安小安、快捷配网，可以让模组进入配网模式。
云智能App操作

4.设备控制

直接在云智能App 在设备控制界面直接点击开关按钮即可。

五、天猫精灵控制功能

与云智能App同一账号下的天猫精灵音箱，可以在天猫精灵APP可以参看所有设备。平台指令：

• 天猫精灵，打开风扇
• 天猫精灵，关闭风扇

六、联系我们

以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，更多资料可从我们官网上获取。

官方官网：https://www.ai-thinker.com
开发资料：https://docs.ai-thinker.com/
官方论坛：http://bbs.ai-thinker.com
技术支持：support@aithinker.com
