怎么将流程图转化为N-S图（盒图）？

75 阅读 0 评论 50 点赞

我是靠谱客的博主热心凉面，最近开发中收集的这篇文章主要介绍怎么将流程图转化为N-S图（盒图）？，觉得挺不错的，现在分享给大家，希望可以做个参考。

从历史上看，N-S图就是从传统的流程图演化而来的。

随着结构化程序设计方法的出现，美国学者Ike Nassi和Ben Shneiderman于1973年提出了一种新的流程图形式，

这种流程图完全去掉了流程线，算法的每一步都用一个矩形框来描述，把一个个矩形框按执行的次序连接起来就是一个完整的算法描述。

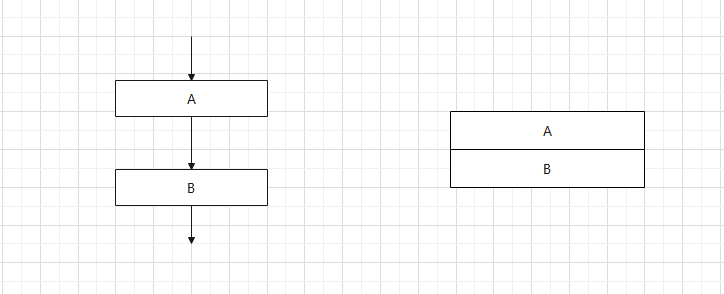

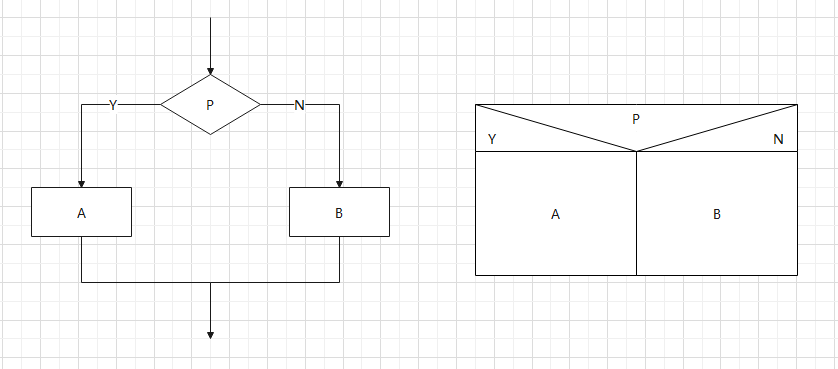

左：传统流程图；右：N-S图

后来这种流程图根据两位学者名字的第一个字母来命名，称为N-S图/NS图，或者盒图（形状很像盒子）。

附上一个流程图转N-S图的案例，方便大家更好地理解：

案例说明：求1到100所有整数的总和

对应流程图：

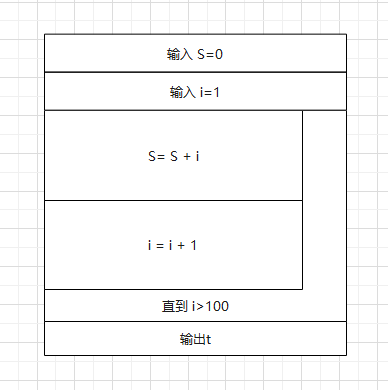

对应N-S图：

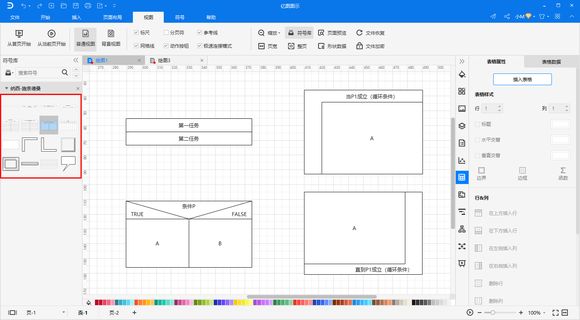

以上流程图和N-S图均由亿图图示绘制而成，感兴趣可以收藏体验下▼

一键下载亿图图示 PC版 edrawsoft.cn

最后，附上流程图和N-S图的部分干货，希望对大家有帮助▼

亿图图示：优秀的流程图应该是什么样的？如何制作？

亿图图示：N-S图（盒图）详解（附案例）

以上就是热心凉面为你收集整理的怎么将流程图转化为N-S图（盒图）？的全部内容，希望文章能够帮你解决怎么将流程图转化为N-S图（盒图）？所遇到的程序开发问题。
