3Dmax向日葵的面片建模教程

　　面片建模是一种基于子对象进行编辑的建模方式，相对于网格和多边形建模方法，该建模方法更为复杂。面片可通过控制柄控制其曲面曲率的对象，更易形成光 滑的曲面，所以常被用于创建角色模型等有光滑流畅表面的对象。为了使各位朋友能够深入了解面片建模方法，我们开发了这套关于面片建模的教程。面片建模 方法为非参数化的模型，随机性较强，对软件操作能力要求较高，而且在制作实例时可能会花很长的时间用于调整子对象，为了提高大家的学习兴趣，本套教程 使用了当前较为流行的小游戏《植物大战僵尸》中的形象，该游戏为二维小游戏，将其转化为三维形象，既有趣又富有挑战性。当然，3ds max中的建模方法种类 繁多，实例中使用的方法不一定就是最好的方法，也希望各位朋友积极参与进来，提出宝贵的意见和建议。

　　在本实例中，将创建向日葵脸部的模型，该模型看似很简单，但其实细节部分较难处理，因为其大体形状为一个椭圆形，但是有嘴巴、额头和脸颊等，使用修改器或者多边形建模方法很难实现，而且也不容易保持其表面的光滑流畅。本实例使用了一个面片栅格，通过不断对子对象编辑完成了模型的创建，在创建过程中 用到了细分面片、焊接顶点等各种常用的面片编辑方法，通过本实例，可以使各位朋友了解怎样使从一个简单的面片来创建角色模型，在制作实例之前，大家需要首先下载素材文件，素材文件为完成后的模型，大家可以在制作过程中进行参考。

　　图01

　　(1)运行3ds max 2011，进入“创建”面板下的“几何体”次面板，在该面板内的下拉式选项栏内选择“面片栅格”选项，然后在视图中创建一个四边形面片栅格。

　　提示：在3ds max中，可以创建两种类型的面片，分别为三角形面片和四边形面片，这两种棉片类型都基于Bezier曲线。三角形面片只影响共用边界的顶点，不影响对角顶点的表面，因而在弯曲对象时边界较锐利，能够形成明显的褶皱。编辑四边形面片时，对角的顶点也互相影响，能够产生较为平滑的表面。

　　图02

　　(2)将新创建的对象命名为“脸”，为其添加一个“编辑面片”修改器，将其转化为面片对象。

　　图03

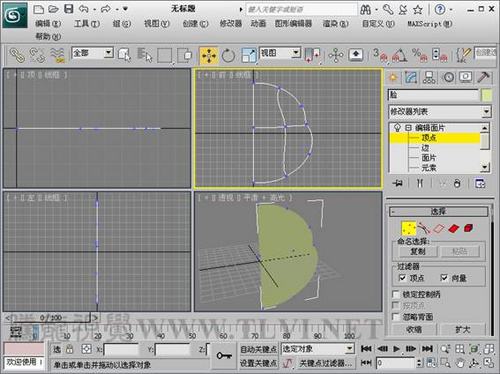

　　(3)进入“顶点”子对象层，在“前”视图编辑对象顶点，使其呈现半个脸部的形状。

　　技巧：由于向日葵脸部两侧是对称的，所以可以先创建半边模型，然后通过镜像复制方式复制另外一半。

　　图04

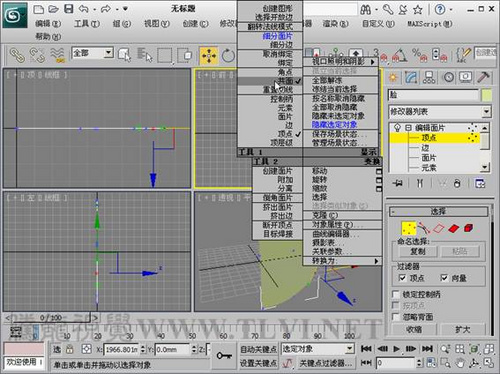

　　(4)面片的顶点有两种形式，分别为“角点”和“共面”，在“共面”模式下，移动所选择的顶点上的一个矢量手柄，其他矢量手柄也跟着移动;在“角点”模式下，移动一个矢量手柄时其他手柄将不受影响，选择一个顶点，在该顶点上单击鼠标右键，在弹出的快捷菜单中可以选择顶点类型。

　　图05

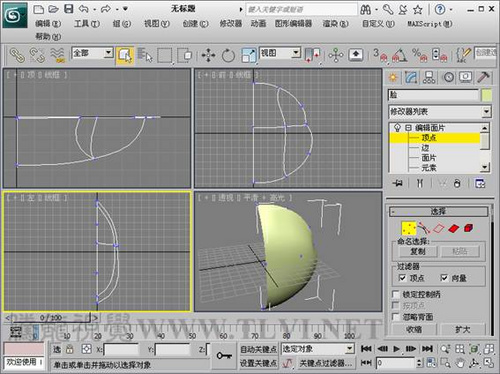

　　(5)在“左”视图中编辑顶点，使对象具有立体感。

　　图06

　　(6)当前子对象的数目过少，需要增加子对象，进入“面片”子对象层，选择子对象。

　　图07

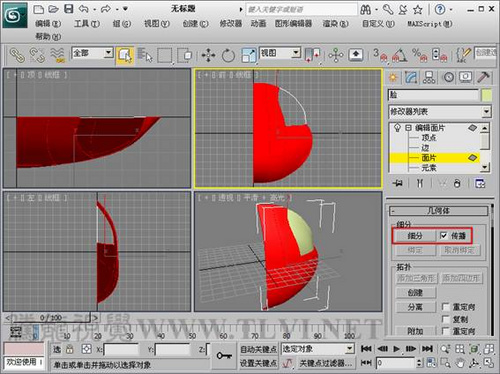

　　(7)在“几何体”卷展栏内选择“传播”复选框，然后单击“细分”按钮，将面片细分。

　　提示：“细分”命令用于细分所选子对象，选择“传播”复选框后，将细分伸展到相邻面片。如果沿着所有连续的面片传播细分，连接面片时，可以防止面片断裂。

　　图08

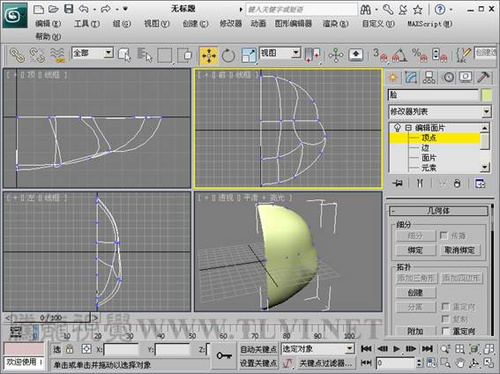

　　(8)进入“顶点”子对象层，编辑顶点。

　　图09
