概述

问题引申：

qnx和android之间通过socket做一些远程调用，一开始android只有一个网络接口eth0，两者通信没有问题。后来android系统需要做多vlan，eth0依然是0网段的ip，又在eth0基础上虚拟了多个vlan接口，两个系统起来后能正常ping通，走0网段，但是应用侧反应change合入后，双方的socket通信能连接上但是无法正常通信。

最终分析结果：

根据netstat -n命令，发现tcp的连接状态，发现建立连接的两个网段都不一样，这样铁定不能通信的。

经过分析，因为我们qnx系统除了网段0，也创建了个vlan3的3网段；android也有网段0，vlan3的网段3网段，还有其他多个vlan，这样的话，android和qnx系统会有两个网段能通。

默认情况下应该是通过0网段通信，经分析，应该是android作为tcp server，监听any接口， qnx这边网段3先建立，所以qnx的数据走的是3网段，发出了3网段的请求连接，后面再次创建规则0网段优先，所以3网段的。

等会儿再继续想一想

# netstat -n
Active Internet connections
Proto Recv-Q Send-Q Local Address Foreign Address State
tcp 0 0 172.20.0.34.30501 172.20.3.36.30491 ESTABLISHED
tcp 0 0 172.20.0.34.30501 *.* LISTEN
tcp 0 0 *.20900 *.* LISTEN
tcp 0 0 *.3490 *.* LISTEN
tcp 0 0 *.2049 *.* LISTEN
tcp 0 0 *.111 *.* LISTEN
tcp 0 0 *.5555 *.* LISTEN
tcp 0 0 *.* *.* CLOSED
tcp 0 0 *.22 *.* LISTEN
tcp 0 0 *.8000 *.* LISTEN
tcp 0 0 *.23 *.* LISTEN
tcp 0 0 *.514 *.* LISTEN
tcp 0 0 *.21 *.* LISTEN
udp 0 0 *.* *.*
udp 0 0 239.255.3.1.30490 *.*
udp 0 0 172.20.3.34.30490 *.*
udp 0 0 *.3490 *.*
udp 0 0 *.2049 *.*
udp 0 0 *.1023 *.*
udp 0 0 *.111 *.*
udp 0 0 *.514 *.*
Active Internet6 connections
Proto Recv-Q Send-Q Local Address Foreign Address (state)
tcp6 0 0 *.111 *.* LISTEN
udp6 0 0 *.* *.*
udp6 0 0 *.1023 *.*
udp6 0 0 *.111 *.*
Active UNIX domain sockets

网络连通性首先要看ping是否能够通

具体场景一：车机双系统qnx和android的连通性测试

qnx系统里有工具iperf、telenet，android系统里有

iperf3、telnet、nc命令（有些命令需要busybox）

测试TCP连通性：

qnx侧作为iperf server，命令：
# iperf2 -s
Server listening on TCP port 5001
TCP window size: 977 KByte (default)

android使用nc连接，命令：
busybox nc -vv 172.20.0.34 5001
172.20.0.34 (172.20.0.34:5001) open

此时server端会打印，
[ 4] local 172.20.0.34 port 5001 connected with 172.20.0.36 port 35161
地方

项目遇到同事说，tcp连接能连通，但是无法传输数据，虽然很费解，但是还是得测一下

qnx只有telent和iperf2能够进行tcp连接

所以在qnx作为iperf2 server，android作为nc/telent client连接server时，在android侧用tcpdum工具抓包，android侧可以输入一些数据，也可以发送server端

130|hqcos:/ # nc -v 172.20.0.34 5001
nc: Unknown option 'v' (see "nc --help")
1|hqcos:/ # busybox nc -v 172.20.0.34 5001
172.20.0.34 (172.20.0.34:5001) open
11
22
33
44
55
99999999

android侧抓一下tcpdump数据：

hqcos:/ # tcpdump -i eth0 -nn -v host 172.20.0.34 -w /data/88.pcap

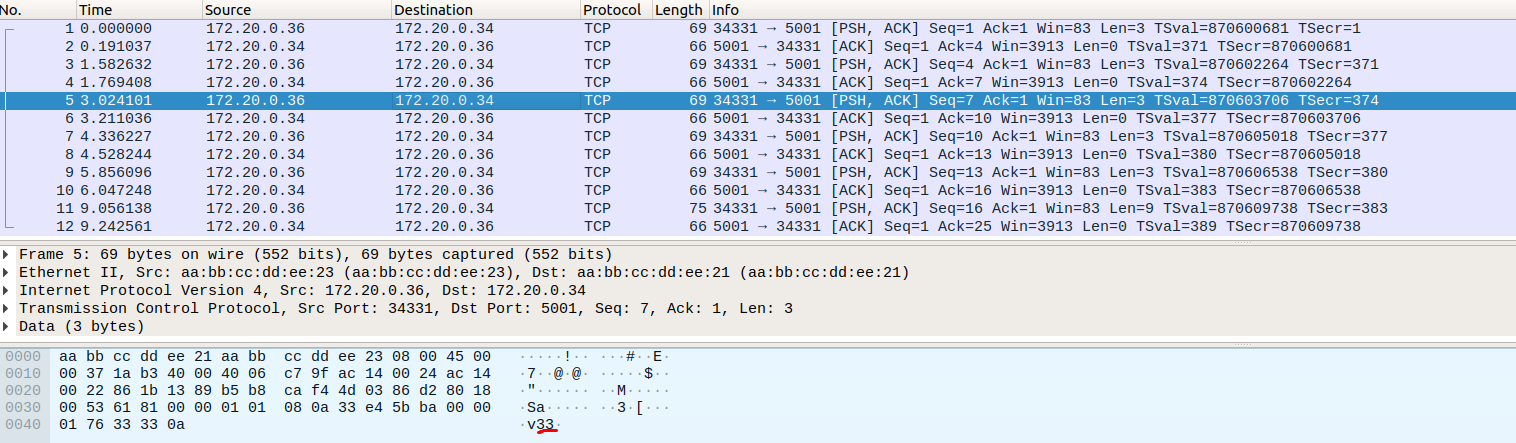

使用wireshark打开：

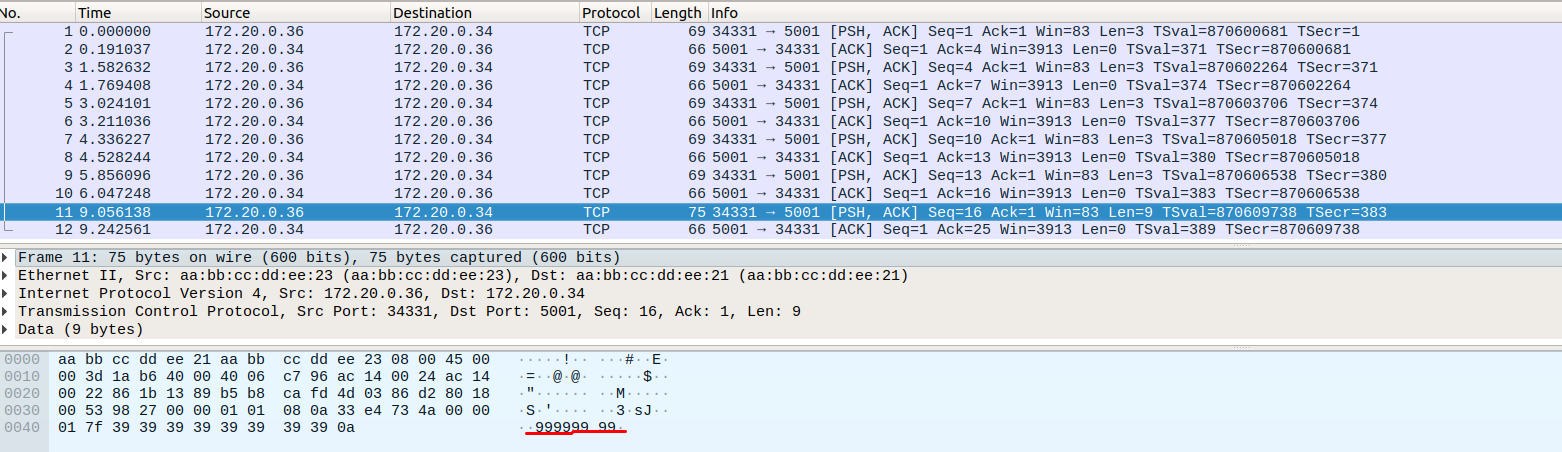

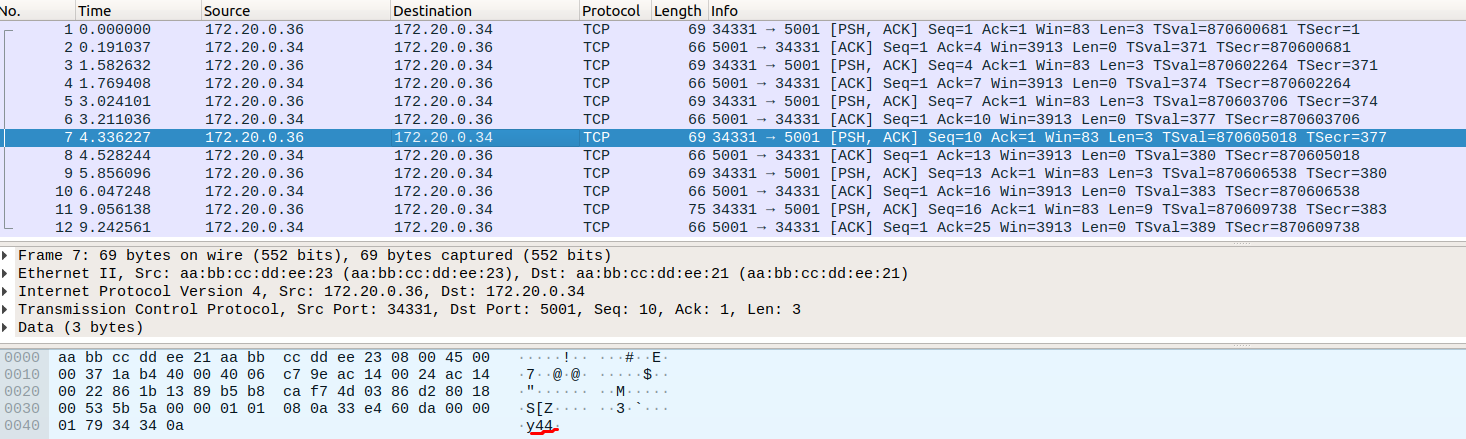

截部分图，发现数据里面带着我们输入的33、44、9999999发送到了server端，说明tcp数据发送也正常

测试UDP连通性：

qnx侧作为udp server
# iperf2 -u  -s
Server listening on UDP port 5001
Receiving 1470 byte datagrams
UDP buffer size:  163 KByte (default)

android使用nc连接，命令：
130|hqcos:/ # busybox nc -v -u  172.20.0.34 5001                                                                                                                                                          172.20.0.34 (172.20.0.34:5001) open

测试TCP连通性的其他方式：

方式一、iperf3/iperf2可以测试tcp的连接

一方作为server，一方作为client来连接，但是iperf3和iperf2不兼容
server：iperf3/iperf2 -s 172.20.0.36
client: iperf3/iperf2 -c 172.20.0.36 -p 端口

方式二：iperf和telnet

如果一方有iperf3或者iperf2（测试TCP、UDP都可以），另一方有telnet（telnet基于TCP协议）命令

可以一方设置为iperf 的server，比如

iperf3/iperf2 -s 172.20.0.36

另一方（android）用telnet

127|hqcos:/ # busybox telnet 172.20.0.34 5001
Connected to 172.20.0.34

另一方为（qnx）用telnet

# telnet 172.20.0.36 5201
Trying 172.20.0.36...
Connected to 172.20.0.36.
Escape character is '^]'.

有Connected to IP，说明已经TCP连通

方式三、iperf和ssh

一方通过iperf设置为server

另一方通过ssh（TCP协议）来测试连通性

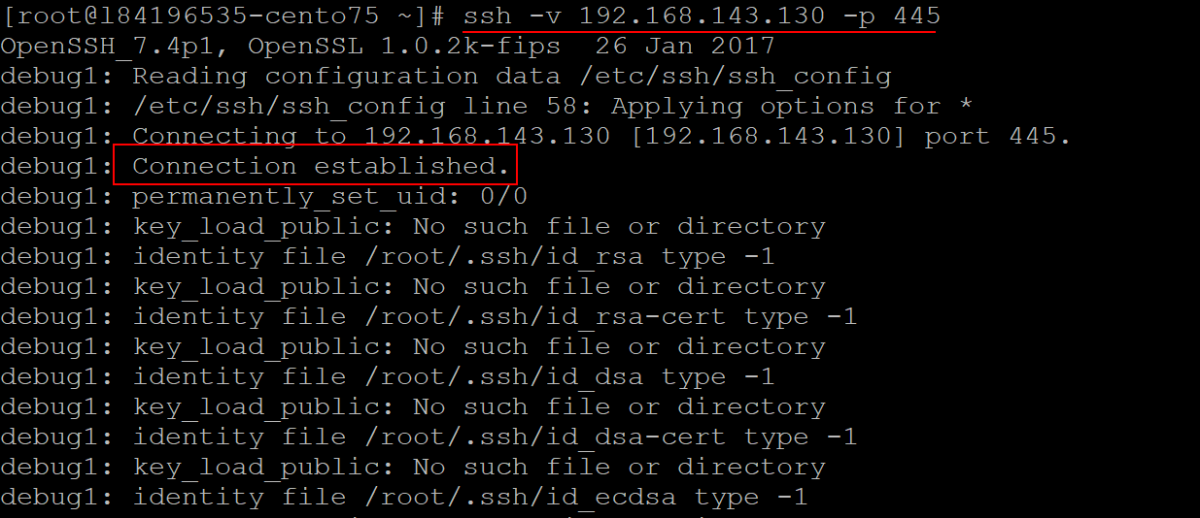

命令：ssh -v ip -p 端口号
在回显中有connection establised表示端口是通的。

方式四：nc工具（既可以测试TCP，可以测试UDP）

nc可以用来聊天，传文件，测试网络连通性

我这儿是两边有一个设备没有nc，所以nc作为client，另一侧server用iperf模拟

1|hqcos:/ # busybox nc -v -w 1 172.20.0.34 -z 5001 172.20.0.34 (172.20.0.34:5001) open

#nc -v 110.242.68.66 80
Connection to 110.242.68.66 80 port [tcp/http] succeeded!

https://www.todocker.cn/404.html

聊天
nc还可以作为简单的字符下聊天工具使用，同样的，server2上需要启动监听：
[root@hatest2 tmp]# nc -lp 1234
server1上传输：
[root@hatest1 ~]# nc 192.168.228.222 1234
这样，双方就可以相互交流了。使用Ctrl+D正常退出。
