IT66121FN： 带 HDMI1.4 3D 嵌入式 CEC 的低功耗发射器

IT66121 是一款高性能、低功耗的单通道 HDMI 发射器，完全符合 HDMI 1.3a、HDCP 1.2 标准，并向后兼容 DVI 1.0 规范。IT66121 还提供 HDMI1.4 3D 功能，可通过 HDMI 链路实现直接 3D 显示。IT66121 旨在为支持数字电视的消费电子产品（如机顶盒、DVD 播放器和 A/V 接收器）以及笔记本电脑和台式机等数字电视丰富的 PC 产品提供最具成本效益的 HDMI 解决方案，而不会影响性能。IT66121 向后兼容 DVI 标准，除了日益普及的平板电视外，还允许连接到无数视频显示器，如 LCD 和 CRT 监视器。

除了支持的各种视频输出格式外，IT66121 还支持 8 个通道的 I2S 数字音频，采样率高达 192kHz，采样率高达 24 位。IT66121 还支持高达 192kHz 采样率的 S/PDIF 输入。

IT66121 通过两个接口提供 HDMI 规格 v1.3 新支持的高比特率 （HBR） 音频：四个 I2S 输入端口或 S/PDIF 输入端口。通过这两个接口，最高可达768kHz

的HBR帧速率默认情况下，IT66121配备了集成的HDCP ROM，这些ROM使用HDCP密钥进行预编程，可确保安全的数字内容传输。用户不必担心HDCP密钥的采购和维护。

IT66121 还提供完整的消费电子控制 （CEC） 功能解决方案。HDMI规范的这种可选CEC功能允许用户通过HDMI网络控制两个或多个支持CEC的设备。借助IT66121嵌入式CEC PHY，用户可以使用高级软件API轻松实现所有必要的远程控制命令。CEC总线相关协议由CEC PHY处理，消除了MCU的额外负载。

• 单通道 HDMI 发射器
• 符合 HDMI 1.3a、HDCP 1.2 和 DVI 1.0 规范
• 支持 25MHz 至 165MHz
的像素速率 • 数字电视分辨率：480i、576i、480p、576p、720p、1080i 至 1080p
• PC 分辨率：VGA、SVGA、XGA、SXGA 高达 UXGA
• 支持数字视频标准的各种视频输入接口，例如：
• 24 位 RGB/YCbCr 4：4：4，带 RB 交换选项
• 16/20/24 位 YCbCr 4：2：2，带 YC 交换选项
• 8/10/12 位 YCbCr 4：2：2 （CCIR-656）
• BTA-T1004 格式
• 仅 DE 接口
• DDR 选项
• 支持 HDMI1.4 3D 功能
• 帧打包模式高达 1080P@23.98/24Hz 和 720P@59.94/60Hz
• 顶部和底部高达 1080P@59.94/60Hz
• 并排（半）高达 1080P@59.94/60Hz
• 并排（全）高达 720P@59.94/60Hz
• 具有可编程系数的RGB和YCbCr色彩空间之间的双向色彩空间转换（CSC）。
• 支持的数字音频输入接口
• 音频采样率： 32~192 kHz
• 采样大小： 16~24 位
• 四个 I2S 接口支持 8 声道音频
• S/PDIF 接口支持 PCM、杜比数字、DTS 数字音频传输，最高可达 192kHz
• 通过四个 I2S 接口或 S/PDIF 接口支持高比特率 （HBR） 音频，如 DTS-HD 和杜比真高清， 帧速率高达 768kHz
• 与 IEC 60958 和 IEC 61937
兼容 • 软件可编程 HDMI 输出电流，使用户能够优化固定电缆系统或具有预定义电缆长度
的系统的性能 • MCLK 输入是音频操作的可选配置。用户可以选择使用或不使用 MCLK 实现音频输入接口。
• 集成预编程的 HDCP 按键
• 纯硬件 HDCP 引擎提高了 HDCP 操作
的鲁棒性和安全性 • 通过热插拔检测和接收器终端检测进行监控检测
• 嵌入式全功能码型发生器
• 智能、可编程电源管理
• 嵌入式硬件控制的 CEC PHY
• 超低功耗，1080p@60Hz格式下运行功率小于70mw。

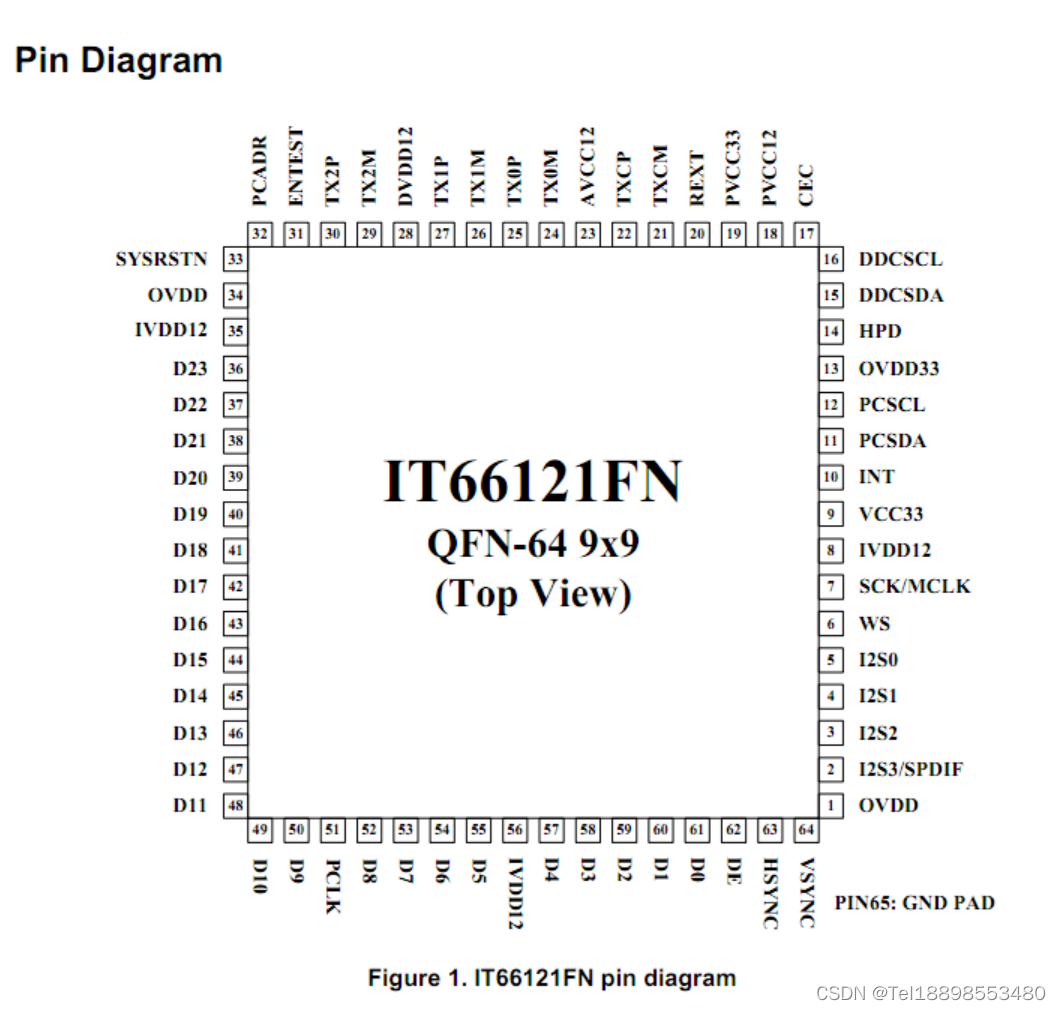

• 64 引脚 （9x9 mm） QFN 封装
