一、平台简介

天翼物联网平台（AIoT） 是中国电信倾力打造的智能终端汇聚、应用开发运行服务和轻量级应用提供的物联网平台，旨在降低物联网应用开发的准入门槛，降低智能硬件的接入门槛，提供端到端的解决方案，服务于终端开发商、个人极客开发者、能力提供商、应用开发商以及集团内部各生态圈。

官网主页：https://www.ctwing.cn/
帮助中心：https://www.ctwing.cn/czlks/11#see

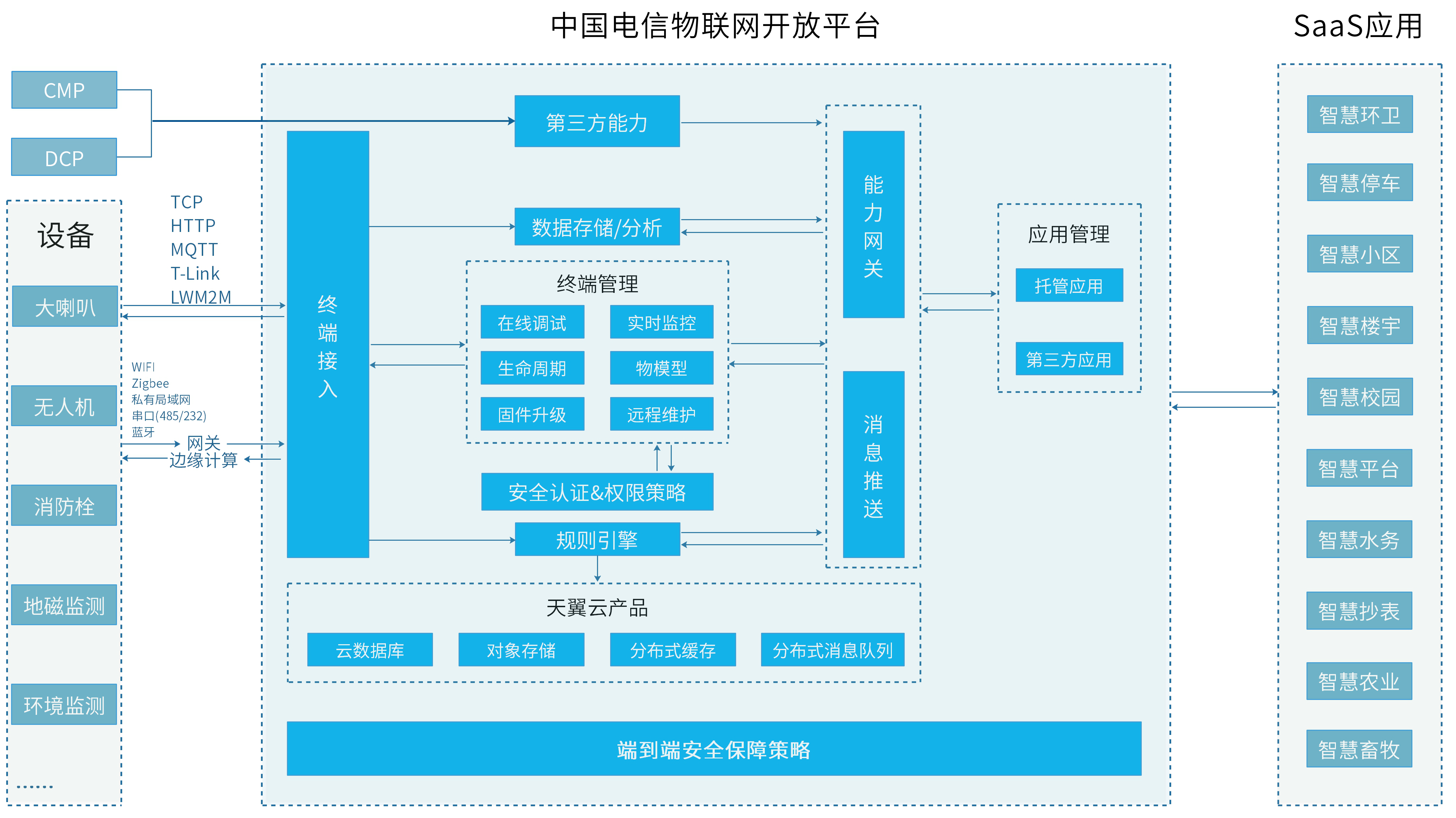

平台架构：

二、Demo体验与SDK下载

2.1 创建产品及设备

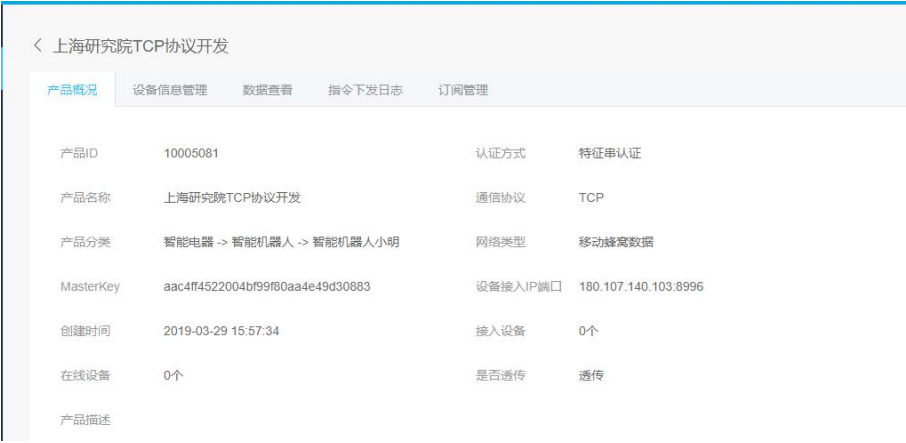

产品信息如下：

安全类型：

• 一机一密：每个设备都有一个不同的特征串
• 一型一密：同款产品下每个设备都使用同一个特征串

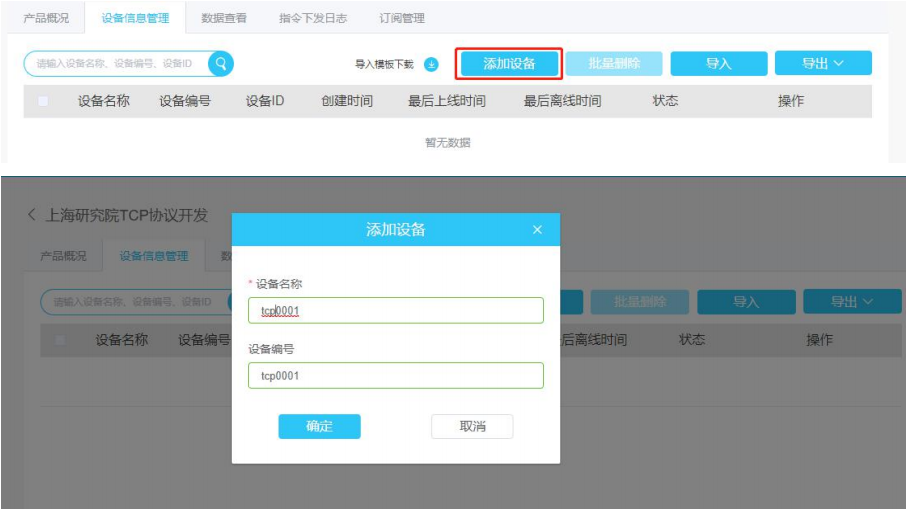

  添加设备如下：


2.2 SDK下载及修改

SDK下载：
https://www.ctwing.cn/sbjr/72#/callback

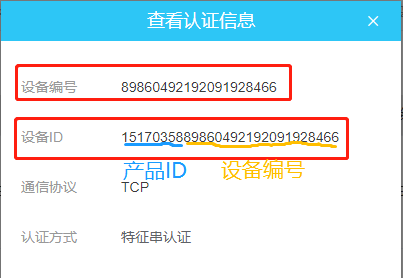

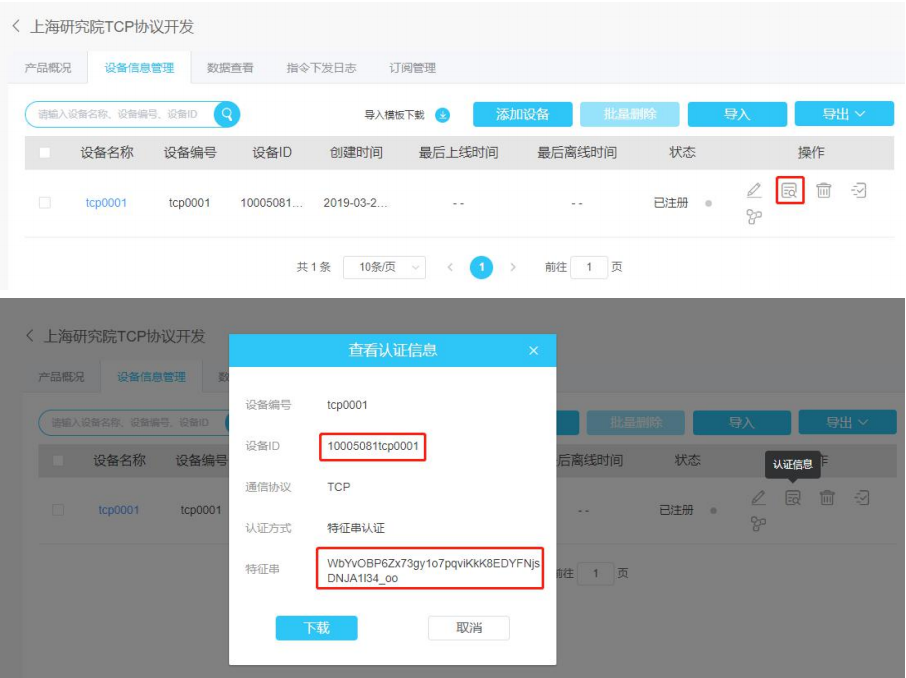

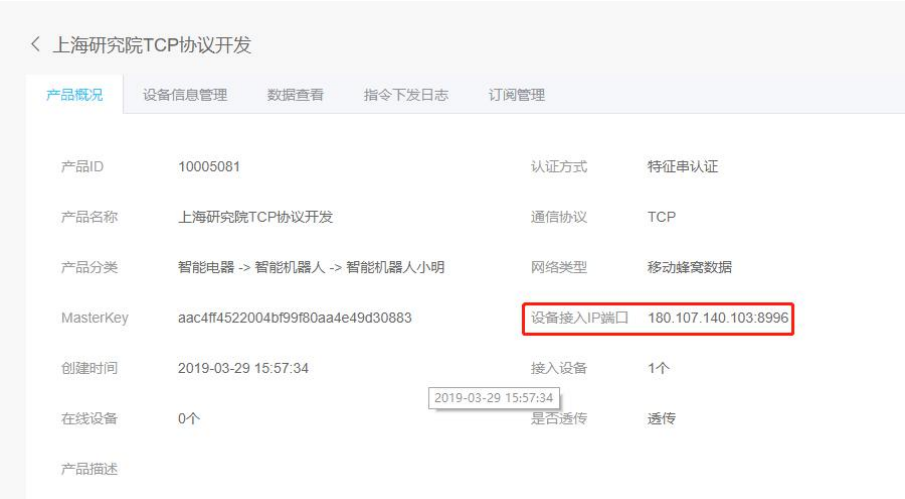

从平台获取接入 IP 和端口，设备 ID，认证信息：


然后根据实际获取到的设备 ID，特征串修改 ctiot_tcp_sdksampledemodemo.c 中 ctiot_test_init() 的设备 ID和特征串。

ctiot_status ctiot_test_init()
{
  char* ip = "180.106.148.146";
  int port	= 8996;
  char* deviceId = "1517035889860492192091928466";
  char* passWord = "AqUFr6ntTFDFZUvAO1jELbIz8h3v6yHzH7hEBsKNxrY";
  char* verSion = "1.0";
  int certmode = 0;

  printf("server IP: %snserver Port: %dndeviceid: %snpassword: %snversion:%sncertMode: %dn",ip, port, deviceId, passWord, verSion, certmode);
  ctiot_init(&c, ip, port, deviceId, passWord, verSion, certmode);
}

2.3 SDK编译及运行程序对接平台测试

将修改完的 SDK 工程文件夹 ctiot_tcp_sdk 放入 Linux 运行环境中 ，进入 ctiot_tcp_sdk/sample/demo 目录，执行 make 命令，系统自动编译生成可执行文件，运行程序 tcp_client

2.3.1 设备登录

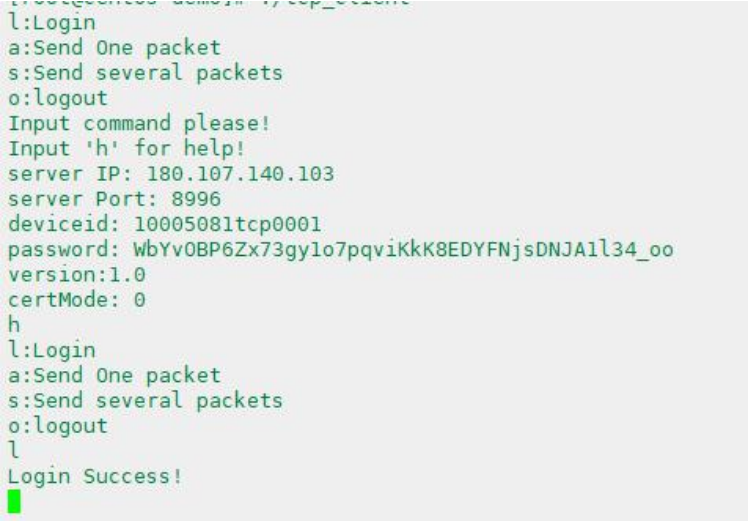

输入'l' 或 'L' 登录:

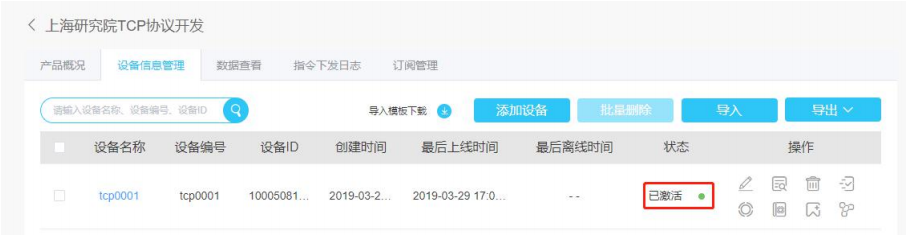

平台查看终端已在线：

注：若60秒内同一ip建链、断链次数超过30次，将停止该ip连接2小时。

2.3.2 数据上报

输入's' 或 'S' 进行数据上报:

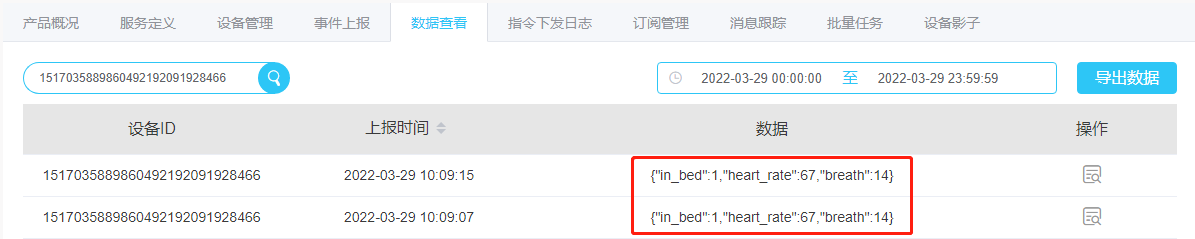

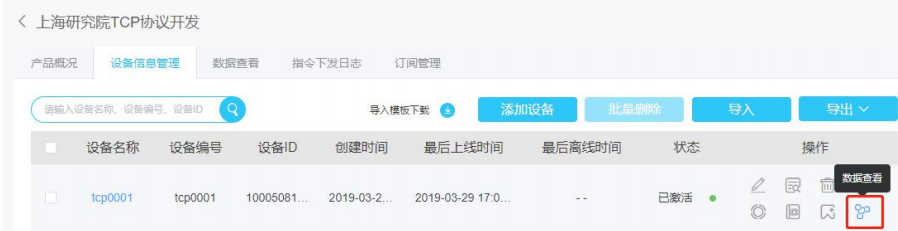

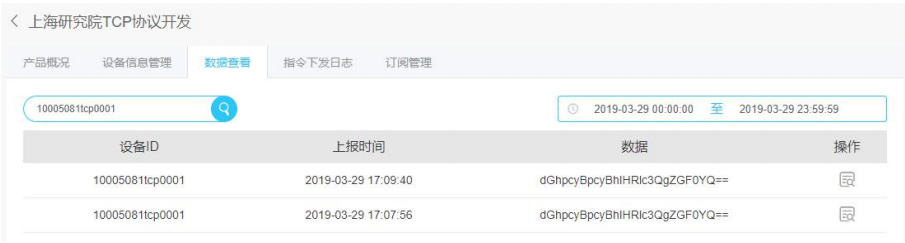

在平台进行数据查看，可看到数据已上报：

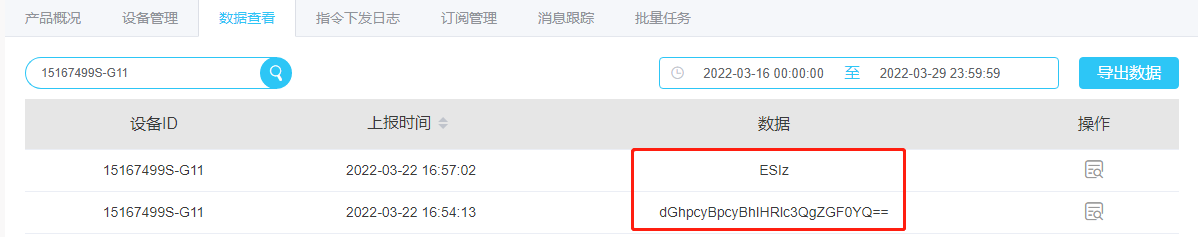

可看到上报的两条数据：

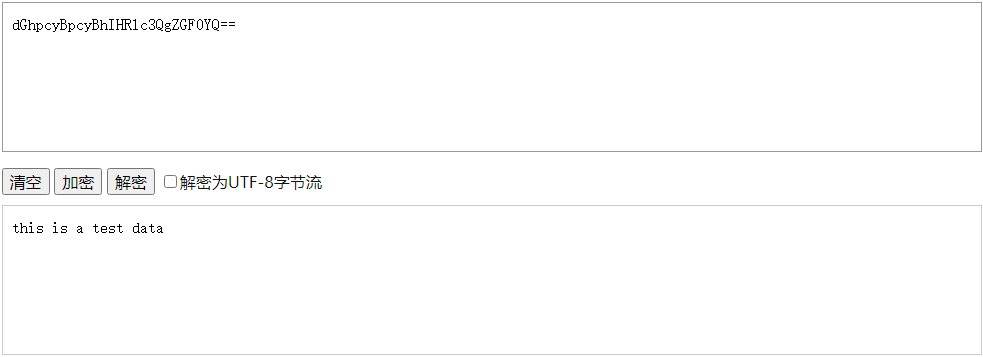

对于透传产品，平台对上报的业务数据进行 Base64编码 处理，进行解码后：

2.3.3 指令下发

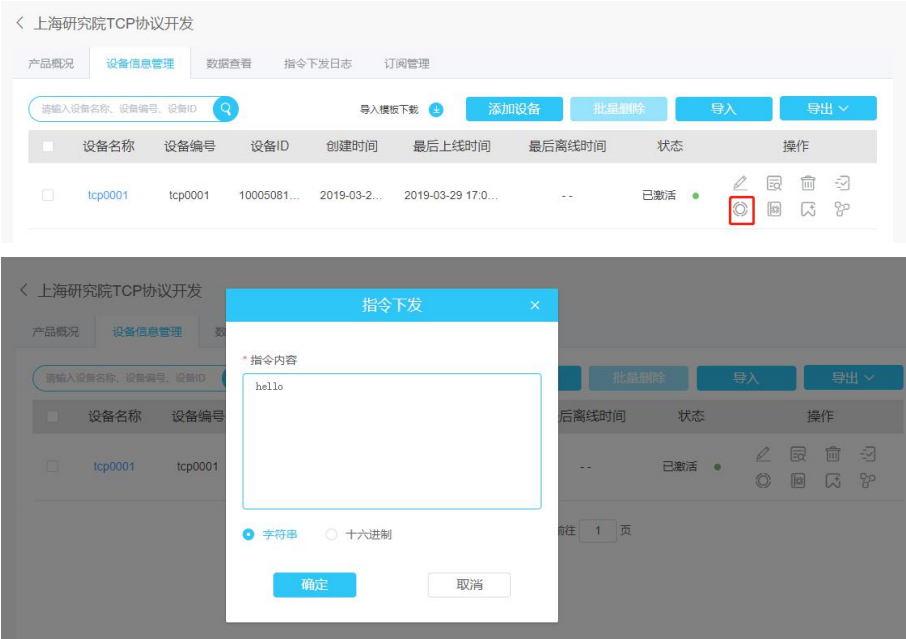

平台执行指令下发（对于透传产品，平台对下行指令做透传处理，支持字符串和十六进制两种数据类型）：

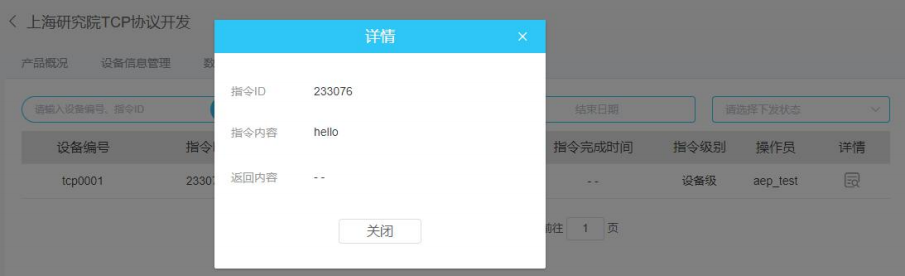

平台可查看指令下发日志，可看到下发已成功：

终端查看指令下发成功：

三、TCP协议接口介绍

帮助文档：https://www.ctwing.cn/sbjr/67#see

3.1 接口地址

3.2 消息格式

应用层数据报文以1个字节的类型字段作为分割，平台支持登录、心跳、上下行业务数据等消息类型。消息携带的参数必须包含两个字节的参数长度。

根据数据报文内容分为：

• 透传设备（对于透传产品，平台对上报的业务数据进行 Base64编码 处理，可以在产品的数据查看页面查看上报的数据内容，也可以通过订阅推送的方式，北向应用订阅设备数据变化通知，平台将上报的数据推送给北向应用。）


• 非透传设备（对于非透传产品，平台 根据物模型对上报的业务数据进行解析，可以在产品的数据查看页面查看上报的数据内容，也可以通过订阅推送的方式，北向应用订阅设备数据变化通知，平台将上报的数据推送给北向应用。）


3.3 业务数据交互流程

3.3.1 设备登录

设备登录需要携带 deviceId、password、version 字段，AEP对设备进行认证，认证通过 0x05 消息类型返回成功的响应（响应码为：0），认证失败将失败原因通过响应码带给设备。

• 透传设备
  deviceId：10013378001
  password：7Sfv-b_HDbLDyJ_K-0SkWqRGd-GE-b3rZp-upOr1kSU
  version：1.0

登录请求编码为(16进制)：
• 登录报文标识符：0x01
• deviceId_length：0x000b
• deviceId：0x3130303133333738303031
• password_length：0x002b
• password：0x375366762d625f4844624c44794a5f4b2d30536b57715247642d47452d6233725a702d75704f72316b5355
• version_length：0x0003
• version：0x312e30

登录请求的完整报文为：01000b 3130303133333738303031 002b 375366762d625f4844624c44794a5f4b2d30536b57715247642d47452d6233725a702d75704f72316b5355 0003 312e30

• 非透传设备
  deviceId：10013378001
  password：7Sfv-b_HDbLDyJ_K-0SkWqRGd-GE-b3rZp-upOr1kSU
  version：1.1

登录请求编码为(16进制)：
• 登录报文标识符：0x01
• deviceId_length：0x000b
• deviceId：0x 3130303133333738303031
• password_length：0x002b
• password：0x375366762d625f4844624c44794a5f4b2d30536b57715247642d47452d6233725a702d75704f72316b5355
• version_length：0x0003
• version：0x312e31

登录请求的完整报文为：01 000b 3130303133333738303031 002b 375366762d625f4844624c44794a5f4b2d30536b57715247642d47452d6233725a702d75704f72316b5355 0003 312e31

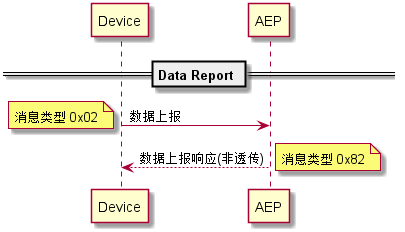

3.3.2 上行数据

设备以 0x02 消息类型上报数据，非透传设备平台解析后会以 0x82 回复响应结果。

• 透传设备
  业务数据：“hello”

上行数据编码为(16进制)：
• 上行报文标识符：0x02
• payload_length：0x0005
• payload：0x68656c6c6f

上行数据报文完整报文为：02 0005 68656c6c6f

• 非透传设备
  物模型如下：

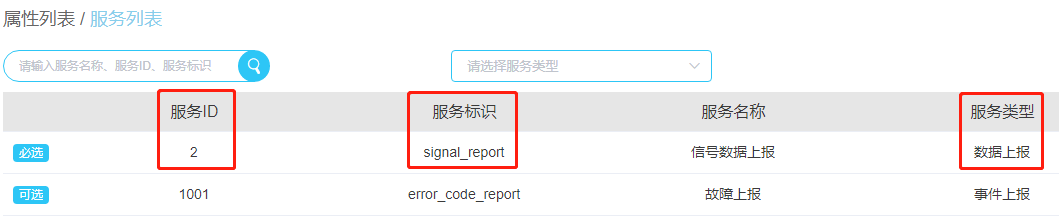

服务类型、服务标识、服务ID所在位置：

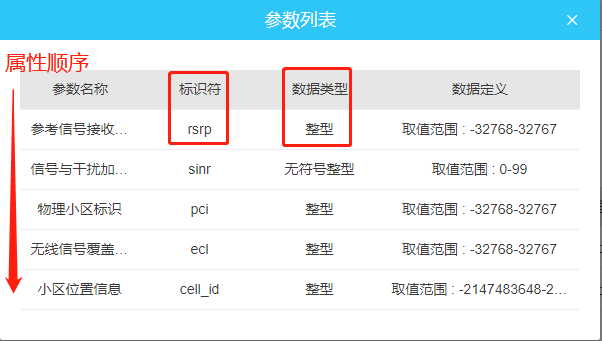

属性顺序、属性标识符、属性类型所在位置：

上行数据编码为(16进制)：
• 上行报文标识符：0x02
• payload_length：0x0012
• msgId: 0x0001
• serviced: 0x0001
• payload：
  – data0：0x0064(100)
  – data1：0x68656C6C6F(hello)
  – data2：0x0005 776F726C64(world)[包含两个字节的长度0005]

上行数据完整报文为：02 0012 0001 0001 0064 68656C6C6F 0005776F726C64

上行数据响应报文编码为：
• 上行响应标识符：0x82
• payload_length：0x0004
• msgId: 0x0001
• 结果码: 0x0000

上行数据响应报文为：82 0004 0001 0000

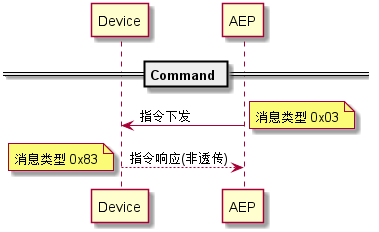

3.3.3 下行数据

平台以 0x03 消息类型下发指令，非透传设备需以 0x83 回复指令执行结果。

注意：tcp透传没有指令缓存机制，若设备离线指令直接丢弃，不会下发，非透传有缓存机制，收到指令后若不进行回复，在指令ttl有效期内如果设备重新上线，指令会重新下发。

• 透传设备
  业务数据：“turn off”

下行数据编码为(16进制)：
• 下行报文标识符：0x03
• payload_length：0x0008
• payload：0x7475726e206f6666

下行数据完整报文为：03 0008 7475726e206f6666

• 非透传设备
  物模型如下：

下行指令编码为(16进制)：
• 下行报文标识符：0x03
• payload_length：0x0009
• msgId: 0x0001
• serviced: 0x1f41
• payload：
  – cmd：0x68656C6C6F(hello)

下行指令完整报文为：03 0009 0001 1f41 68656c6c6f

msgid为1，需要在响应中带回

指令响应编码为：
• 下行响应标识符：0x83
• payload_length：0x000b
• msgId: 0x0001
• 结果码: 0x0001
• serviced: 0x2329
• payload：
  – cmd：0x776F726C64 (world)

下行指令响应的完整包文为：83 000b 0001 0001 2329 776F726C64

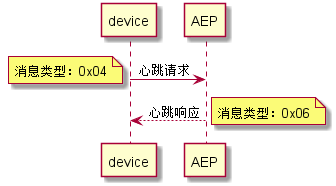

3.3.4 心跳

设备需要周期性（5分钟以内）发送心跳报文来保持业务层会话。

心跳编码为(16进制)：
• 心跳标识符：0x04

心跳的完整包文为：04

四、自定义接口函数

由于原来SDK是Linux平台的程序，为了更适用于嵌入式终端程序，这里我修改成几个接口函数。

4.1 ctiot_tcp.c

/*********************************************************************
 * INCLUDES
 */
#include <stdio.h>
#include <string.h>

#include "ctiot_tcp.h"

static ctiot_status ctiot_varify_parameters(uint8_t *deviceId, uint8_t *password, uint8_t *version);

/*********************************************************************
 * PUBLIC FUNCTIONS
 */
/**
 @brief 初始化终端信息
 @param clientInfo -[out] 终端信息
 @param deviceId -[in] 设备ID
 @param password -[in] 特征串
 @param version -[in] 版本
 @return 无
*/
ctiot_status CTIOT_Init(clientinfo_t *clientInfo, uint8_t *deviceId, uint8_t *password, uint8_t *version)
{
    if(CTIOT_ERROR == ctiot_varify_parameters(deviceId, password, version))
    {
        return CTIOT_ERROR;
    }
    clientInfo->deviceIdLen = strlen(deviceId);
    clientInfo->deviceId = strdup(deviceId);
    clientInfo->passwordLen = strlen(password);
    clientInfo->password = strdup(password);
    clientInfo->versionLen = strlen(version);
    clientInfo->version = strdup(version);

    return CTIOT_SUCCESS;
}

/**
 @brief 登录CTWing平台
 @param pMsg -[out] 消息
 @param pMsgLen -[out] 消息长度
 @param pDeviceId -[in] 设备ID
 @return 无
*/
void CTIOT_Login(clientinfo_t *context)
{
    uint8_t *pMsg = NULL;
    uint16_t msgLen = 0;
    if(CTIOT_SUCCESS != CTIOT_Encode_Login_Para(&pMsg, &msgLen, context))
    {
        iopen_debug_print("Login encode failed!n");
    }
    Socket_SendBytes(pMsg, msgLen);
    free(pMsg);
    pMsg = NULL;
}

/**
 @brief 下行数据报文处理
 @param pMsg -[in&out] 消息
 @param pMsgLen -[in&out] 消息长度
 @return 无
*/
void CTIOT_Command_MsgHandler(char *pMsg, uint32_t *pMsgLen)
{
    uint8_t msgType = 0;
    uint8_t payloadLength[2] = {0};
    uint8_t msgId[2] = {0};
    uint8_t serviced[2] = {0};

    msgType = pMsg[0];
    memcpy(payloadLength, pMsg + 1, 2);
    memcpy(msgId, pMsg + 1+2, 2);
    memcpy(serviced, pMsg + 1+2+2, 2);

    switch(msgType)
    {
    case DOWNSTREAM_MESSAGE:                                            // 下行数据报文标识符
        for(int i = 0; i < *pMsgLen; i++)
        {
            print("socket msg:%02xn", pMsg[i]);
        }
        CTIOT_Command_Response(msgId);
        break;

    case LOGIN_ACK:                                                     // 注册ACK报文标识符
        if(pMsg[2] != CTIOT_LOGIN_FAILED || pMsg[2] != CTIOT_DEVICE_AUTH_FAILED)
        {
            // 登录成功
        }
        break;

    case HEARTBEAT_ACK:                                                 // 心跳ACK报文标识符
        // 心跳成功
        break;

    default:
        break;
    }
}

/**
 @brief 封装登录请求
 @param ptrStream -[out] 请求消息
 @param ptrLen -[out] 请求消息长度
 @param data -[in] 需要上传的数据
 @param dataLen -[in] 需要上传的数据长度
 @return 状态码
*/
ctiot_status CTIOT_Encode_Login_Para(uint8_t **ptrStream, uint16_t *ptrLen, clientinfo_t *context)
{
    ctiot_status ret = CTIOT_SUCCESS;
    *ptrLen = 0;
    *ptrLen = 7 + context->deviceIdLen + context->passwordLen + context->versionLen;
    uint32_t i = 0,j = 0;

    *ptrStream = (uint8_t *)malloc(*ptrLen);
    if(ptrStream == NULL)
    {
        ret = CTIOT_ERROR;
        goto exit;
    }

    //message type
    (*ptrStream)[0] = LOGIN_MESSAGE;i++;

    //deviceId
    (*ptrStream)[i++] = (context->deviceIdLen)>>8;
    (*ptrStream)[i++] = (context->deviceIdLen)>>0;
    for(j = 0; j < context->deviceIdLen; j++)
    {
        (*ptrStream)[i++] = (context->deviceId[j]);
    }

    //password
    (*ptrStream)[i++] = (context->passwordLen)>>8;
    (*ptrStream)[i++] = (context->passwordLen)>>0;
    for(j = 0; j < context->passwordLen; j++)
    {
        (*ptrStream)[i++] = (context->password[j]);
    }

    //version
    (*ptrStream)[i++] = (context->versionLen)>>8;
    (*ptrStream)[i++] = (context->versionLen)>>0;
    for(j = 0; j < context->versionLen; j++)
    {
        (*ptrStream)[i++] = (context->version[j]);
    }

    if(*ptrLen != i)
    {
        ret = CTIOT_ERROR;
        iopen_debug_print("*ptrLen errorn");
        goto exit;
    }

exit:
    return ret;
}

/**
 @brief 封装上行数据报文
 @param ptrStream -[out] 上报消息
 @param ptrLen -[out] 上报消息长度
 @param data -[in] 需要上传的数据
 @param dataLen -[in] 需要上传的数据长度
 @return 状态码
*/
ctiot_status CTIOT_Encode_Updata_Para(uint8_t **ptrStream, uint16_t *ptrLen, uint8_t *data, uint16_t dataLen)
{
    ctiot_status ret = CTIOT_SUCCESS;
    *ptrLen = 0;
    *ptrLen = 3 + dataLen;
    uint32_t i = 0,j = 0;

    *ptrStream = (uint8_t *)malloc(*ptrLen);
    if(ptrStream == NULL)
    {
        ret = CTIOT_ERROR;
        goto exit;
    }

    //message type
    (*ptrStream)[0] = UPSTREAM_MESSAGE;i++;

    //upstream data
    (*ptrStream)[i++] = dataLen>>8;
    (*ptrStream)[i++] = dataLen>>0;
    for(j = 0; j < dataLen; j++)
    {
        (*ptrStream)[i++] = (data[j]);
    }

    if(*ptrLen != i)
    {
        ret = CTIOT_ERROR;
        iopen_debug_print("*ptrLen errorn");
        goto exit;
    }

exit:
    return ret;
}

/**
 @brief 封装下行数据响应
 @param ptrStream -[out] 指令响应消息
 @param ptrLen -[out] 指令响应消息长度
 @param data -[in] 需要上传的数据
 @param dataLen -[in] 需要上传的数据长度
 @return 状态码
*/
ctiot_status CTIOT_Encode_Command_Response_Para(uint8_t **ptrStream, uint16_t *ptrLen, uint8_t *data, uint16_t dataLen)
{
    ctiot_status ret = CTIOT_SUCCESS;
    *ptrLen = 0;
    *ptrLen = 3 + dataLen;
    uint32_t i = 0,j = 0;

    *ptrStream = (uint8_t *)malloc(*ptrLen);
    if(ptrStream == NULL)
    {
        ret = CTIOT_ERROR;
        goto exit;
    }

    //message type
    (*ptrStream)[0] = DOWNSTREAM_MESSAGE_ACK;i++;

    //upstream data
    (*ptrStream)[i++] = dataLen>>8;
    (*ptrStream)[i++] = dataLen>>0;
    for(j = 0; j < dataLen; j++)
    {
        (*ptrStream)[i++] = (data[j]);
    }

    if(*ptrLen != i)
    {
        ret = CTIOT_ERROR;
        iopen_debug_print("*ptrLen errorn");
        goto exit;
    }

exit:
    return ret;
}

/**
 @brief 保持心跳
 @param 无
 @return 无
*/
void CTIOT_Keep_Alive(void)
{
    uint8_t ping[1] = {PING_MESSAGE};
    Socket_SendBytes(ping, sizeof(ping));  // 改成自己的socket发送函数
}

/**
 @brief 指令响应
 @param pMsgId -[in] 消息ID
 @return 无
*/
void CTIOT_Command_Response(uint8_t *pMsgId)
{
    uint8_t *pMsg = NULL;
    uint16_t msgLen = 0;
    //                      msgid      result
    uint8_t data[4] = {0x00, 0x01, 0x00, 0x00};
    memcpy(data, pMsgId, 2);
    CTIOT_Encode_Command_Response_Para(&pMsg, &msgLen, data, sizeof(data));
    Socket_SendBytes(pMsg, msgLen);
    free(pMsg);
    pMsg = NULL;
}


/*********************************************************************
 * LOCAL FUNCTIONS
 */
/**
 @brief 校验参数
 @param deviceId -[in] 设备ID
 @param password -[in] 特征串
 @param version -[in] 版本
 @return 状态码
*/
static ctiot_status ctiot_varify_parameters(uint8_t *deviceId, uint8_t *password, uint8_t *version)
{
    ctiot_status ret = CTIOT_SUCCESS;
    if(deviceId == NULL || password == NULL || version == NULL)
    {
        ret = CTIOT_ERROR;
        iopen_debug_print("Init paramter error!n");
    }
    return ret;
}

/****************************************************END OF FILE****************************************************/

4.2 ctiot_tcp.h

注意：请修改以下地方 PRODUCT_ID、PASSWORD、VERSION，CTIOT_Keep_Alive() 中的socket发送函数，CTIOT_Command_Msghandler()中进行数据接收处理。

#ifndef _CTIOT_TCP_H_
#define _CTIOT_TCP_H_

/*********************************************************************
 * INCLUDES
 */

/*********************************************************************
 * DEFINITIONS
 */
#define PRODUCT_ID              "10005081"                                      // 产品ID，根据实际修改
#define PASSWORD                "WbYvOBP6Zx73gy1o7pqviKkK8EDYFNjsDNJA1I34_oo"   // 特征串，根据实际修改
#define VERSION                 "1.1"                                           // 协议版本，透传设备改成1.0，非透传设备为1.1

#define PRODUCT_ID_LEN          8       // 产品ID长度
#define ICCID_LEN               20      // 设备编号长度

/*********************************************************************
 * TYPEDEFS
 */
typedef enum
{
    LOGIN_MESSAGE = 0x01,               //!<注册报文标识符
    UPSTREAM_MESSAGE = 0x02,            //!<上行数据报文标识符
    DOWNSTREAM_MESSAGE = 0x03,          //!<下行数据报文标识符
    PING_MESSAGE = 0x04,                //!<心跳报文标识符
    LOGIN_ACK = 0x05,                   //!<注册ACK报文标识符
    HEARTBEAT_ACK = 0x06,               //!<心跳ACK报文标识符
    UPSTREAM_MESSAGE_ACK = 0x82,        //!<上行数据ACK报文标识符
    DOWNSTREAM_MESSAGE_ACK = 0x83,      //!<下行数据ACK报文标识符
} message_type_e;

typedef struct client
{
    uint16_t deviceIdLen;               //!<deviceid长度
    uint8_t *deviceId;                  //!<deviceid
    uint16_t passwordLen;               //!<password长度
    uint8_t *password;                  //!<password
    uint16_t versionLen;                //!<version长度
    uint8_t *version;                   //!<version
} clientinfo_t;

typedef enum
{
    CTIOT_ERROR = -1,                   //!<错误
    CTIOT_SUCCESS = 0,                  //!<成功
    CTIOT_LOGIN_FAILED = 1,             //!<登录未知错误
    CTIOT_DEVICE_UNREGISTERED = 2,      //!<设备未注册
    CTIOT_DEVICE_AUTH_FAILED = 3,       //!<设备认证失败
    CTIOT_DEVICE_HAVE_LOGINED = 4,      //!<设备已登录

    CTIOT_READ_PACKET_NONE = 999,       //!<未读取到数据
} ctiot_status;

/*********************************************************************
 * API FUNCTIONS
 */
void CTIOT_Command_Msghandler(char *pMsg, uint32_t *pMsgLen);
ctiot_status CTIOT_Init(clientinfo_t *clientInfo, uint8_t *deviceId, uint8_t *password, uint8_t *version);
ctiot_status CTIOT_Encode_Login_Para(uint8_t **ptrStream, uint16_t *ptrLen, clientinfo_t *context);
ctiot_status CTIOT_Encode_Updata_Para(uint8_t **ptrStream, uint16_t *ptrLen, uint8_t *data, uint16_t dataLen);
ctiot_status CTIOT_Encode_Command_Response_Para(uint8_t **ptrStream, uint16_t *ptrLen, uint8_t *data, uint16_t dataLen);
void CTIOT_Login(clientinfo_t *context);
void CTIOT_Keep_Alive(void);
void CTIOT_Command_Response(uint8_t *pMsgId);

#endif /* _CTIOT_TCP_H_ */

4.3 使用方法

• 初始化终端信息
  在这里设备ID我采取的是产品ID+iccid的形式，实际应用中把你的设备编号替换iccid的内容。


#include "ctiot_tcp.h"

static clientinfo_t s_clientInfo = {0};

char iccidString[21] = {0};
GetIccid(iccidString);
char deviceId[PRODUCT_ID_LEN + ICCID_LEN + 1] = {0};
sprintf(deviceId, "%s%s", PRODUCT_ID, iccidString);
char *pPassword = PASSWORD;
char *pVersion = VERSION;

CTIOT_Init(&s_clientInfo, deviceId, pPassword, pVersion);

• 登录

CTIOT_Login(&s_clientInfo);

• 数据上报
  • msgid：0x00 0x01 可变可不变，按实际需求
  • serviced：0x00 0x03 即服务ID为3，按实际情况修改
  • data：0x01 这里为无符号整型1字节的属性，按实际情况修改
  • Socket_SendBytes()：修改成你字节的socket发送函数

uint8_t *pMsg = NULL;
uint16_t msgLen = 0;
//                       msgid    serviced  data
uint8_t data[5] = {0x00, 0x01, 0x00, 0x03, 0x01};
CTIOT_Encode_Updata_Para(&pMsg, &msgLen, data, sizeof(data));
Socket_SendBytes(pMsg, msgLen);
free(pMsg);
pMsg = NULL;

• 心跳
  设备需要周期性（5分钟以内）发送心跳报文来保持业务层会话。

CTIOT_Keep_Alive();

• 指令下发、登录响应、心跳响应

注意：tcp透传没有指令缓存机制，若设备离线指令直接丢弃，不会下发，非透传有缓存机制，收到指令后若不进行回复，在指令ttl有效期内如果设备重新上线，指令会重新下发。

int recvDataLen = Socket_Receive(recvDataBuf);                  // 接收服务器数据
if(recvDataLen > 0)
{
    CTIOT_Command_MsgHandler(recvDataBuf, &recvDataLen);
}

• 指令响应

void CTIOT_Command_MsgHandler(char *pMsg, uint32_t *pMsgLen)
{
    uint8_t msgType = 0;
    uint8_t payloadLength[2] = {0};
    uint8_t msgId[2] = {0};
    uint8_t serviced[2] = {0};

    msgType = pMsg[0];
    memcpy(payloadLength, pMsg + 1, 2);
    memcpy(msgId, pMsg + 1+2, 2);
    memcpy(serviced, pMsg + 1+2+2, 2);

    switch(msgType)
    {
    case DOWNSTREAM_MESSAGE:                                            // 下行数据报文标识符
        CTIOT_Command_Response(msgId);                                  // 指令响应
        break;
    ···
    ···
    default:
        break;
}

• 由 Leung 写于 2022 年 3 月 30 日

• 参考：电信平台对接CTWing具体实现流程

最后

以上就是清秀爆米花为你收集整理的中国电信天翼物联网平台CTWing学习笔记（1）——设备接入（TCP协议）一、平台简介二、Demo体验与SDK下载三、TCP协议接口介绍四、自定义接口函数的全部内容，希望文章能够帮你解决中国电信天翼物联网平台CTWing学习笔记（1）——设备接入（TCP协议）一、平台简介二、Demo体验与SDK下载三、TCP协议接口介绍四、自定义接口函数所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
