课题背景与简介

为节约用地，冷却塔一般安装在楼顶或地下空间， 运行环境具有噪声大、日晒雨淋或潮湿阴暗等特点。 运行环境差、维护工作不到位，导致冷却塔的运行状 况得不到有效监管，因此采用便捷的技术手段实现冷 却塔远程监控与故障报警功能具有重要意义。 近年来，研究人员逐步开展网络化测控技术在冷 却塔远程监控的应用研究。 随着物联网技术的快速发展，采用物联网技术实 现冷却塔远程监控逐渐成熟。窄带物联网（NB-IoT） 作为低功耗广域物联网的一种，相比其他低功耗广域 物联网技术，无需额外部署基站，具有极大优势。 NB-IoT 解决了物联网关键需求，如部署灵活、复杂 性低、电池寿命长、支持大规模部署等。这些优势使 得 NB-IoT 在智能抄表、智能监控、智慧城市、智能农业和其他物联网领域得到广泛应用。本文在前期 积累的冷却塔智能传感与优化控制技术基础上， 研究基于 NB-IoT 和微信小程序的冷却塔远程监控， 搭建监控系统框架，并对关键模块进行设计，开发一 款监控成本低、操作便捷的监控系统。

实现设计思路

一、监控系统框架设计

监控系统功能设计

冷却塔远程监控系统需要实现环境参数、运行参 数和电参数 3 大参数监测、远程移动监控等。为达到 上述监控目标，监控系统需设计以下功能：

1） 数据采集，监控系统应能实时、准确采集冷 却塔 3 大参数；

2） 参数设置，主要包括关键参数的上下限设置 以及执行机构的优化控制输入；

3） 数据存储，对监控系统运行期间获取的大量 实时数据进行存储备份，以备后续查阅；

4） 数据显示，监控系统需将实时采集的信息反 映给管理员，同时能将故障报警信息以及其他检修信 息发送给维修人员；

5） 移动管理，在移动终端可完成实时查询监测 结果与远程控制操作。

监控系统框架

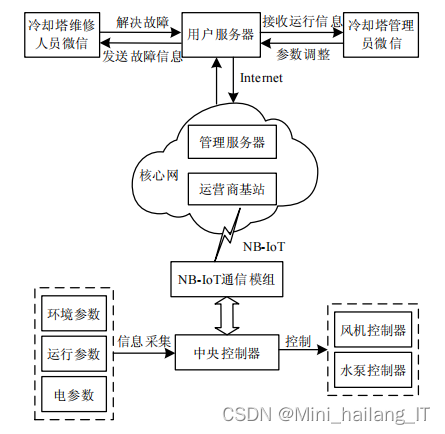

根据以上功能需求，设计基于 NB-IoT 和微信小 程序的冷却塔远程移动监控系统架构如图 1 所示，由监控节点、核心网和人机交互系统等组成。

监控系统工作流程

基于 NB-IoT 和微信小程序冷却塔远程监控方案 如图所示。

 监控系统的工作流程：

1） 监控节点将实时采集 的 3 大参数信息以数据帧的形式通过 NB-IoT 网络传 输到核心网；

2） 核心网管理服务器将获得的数据帧 通过 Internet 转发至用户服务器；

3） 用户服务器的 侦听程序将数据解帧后存入数据库；

4） 网页接口程 序读取数据库中的数据并在管理员的微信小程序中 显示，管理员可查阅各自的监控节点信息，并修改监 测、控制参数；当遇到故障时，可在微信小程序实时 向管理员和维修人员推送故障信息，维修人员解决故 障后通过微信小程序反馈至管理服务器后更新故障 信息；

5） 微信小程序修改后的指令经管理服务器， 依次通过 Internet、NB-IoT 传输方式反馈给监控节点， 实现参数修改。

二、关键模块设计

监控节点的识别和数据传输的帧格式

每个监控节点内装有 SIM 卡，SIM 卡具有唯一 IMSI 号，核心网可通过 IMSI 号对监控节点进行准确 识别。管理服务器从监控节点和用户服务器发来的数 据中提取 IMSI 号，并通过它在监控节点和用户服务 器之间建立联系，使得管理服务器能够对数据进行转 发。数据发送采用自定义数据帧格式，如图所示。

数据库设计

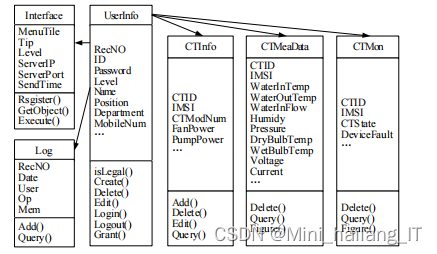

用户服务器的侦听程序将数据解帧后存入数据 库。由于涉及的数据量较大（除了各种实时运行数据 外，还有长时间运行产生的大量历史数据），因此需 要对数据库进行重点设计，以实现数据的存储、管理 和查询。针对本监控系统的特点，采用 SQL Server 可满足对数据进行高效管理与维护的需求。 远程监控平台数据库数据表结构图如图所示。

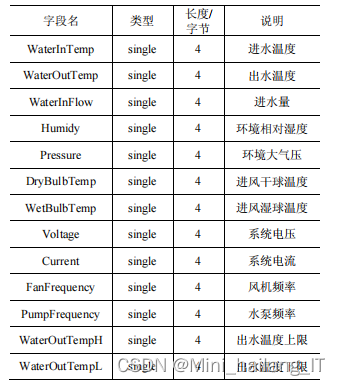

 为实现用户管理、参数监测和故障告警等功能，需对 各模块进行相应信息表设计，冷却塔监测参数信息表 如表所示。

微信小程序设计

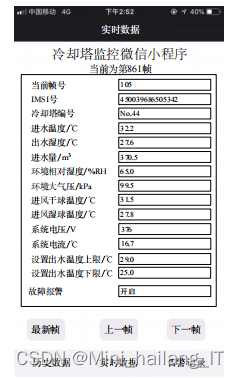

微信小程序界面如图所示。图显示实时数 据。

 由于监控系统可实现多个冷却塔组网化管理，因 此，用户服务器同时存在多个监控节点访问，界面中 的“当前为第 861 帧”指的是当前用户服务器数据库 中的总帧号；“当前帧号”值 105 仅指本监控节点 （IMSI 号为“450039686505342” ）对应数据库中 的当前帧号；“历史数据”可通过点击页面“上一帧” 和“下一帧”查阅；“告警记录”可浏览历史发生的 故障告警记录。

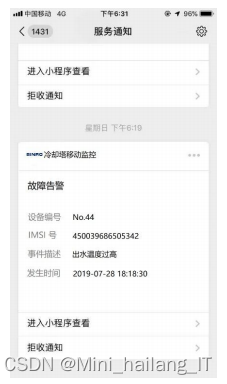

图显示出水温度超过设置上限时触发的故障告警通知：

三、总结

基于 NB-IoT 和微信小程序的冷却塔远程移动监 控系统采用低功耗的 NB-IoT 无线通信模块解决监控 节点数据的远距离无线传输问题，利用微信小程序实 现用户的远程移动管理。通过用户和维修人员的试点 应用验证表明：本文设计的基于 NB-IoT 和微信小程 序的冷却塔远程移动监控系统操作便捷，能有效提高 工作效率，减少监控人力物力，具有较好的应用前景。

实现效果样例

冷却塔远程移动监 控系统：
