1 简介

Hi,大家好,这里是丹成学长,今天向大家介绍一个学长做的单片机项目demo

智能远程开关控制

大家可用结合到自己的 课程设计 或 毕业设计,作为一个功能

2 主要器件

  • nodeMCU模块
  • 继电器模块
  • 杜邦线若干
  • 5v电源
  • 上位机一台

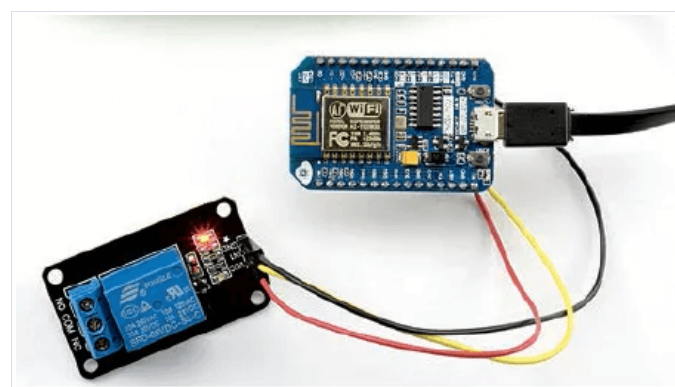

硬件连接
在这里插入图片描述

  • 继电器模块的 GND引脚–> NodeMCU 控制板的 GND 针脚;

  • 继电器模块的 VCC引脚 –> NodeMCU 控制板的 5V 针脚;

  • 继电器模块的 IN1 引脚 –> NodeMCU 控制板的D0 针脚。

3 实现效果

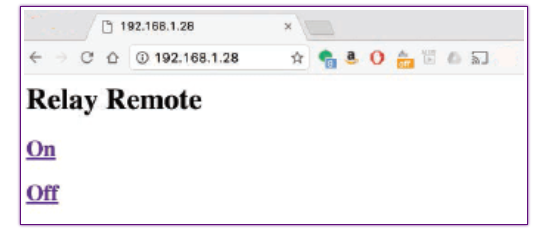

路由器的分配给NodeMCU 的 IP地址是192.168.1.28,可以在电脑,手机或者平板的浏览器地址栏中输入这个IP地址,将看到一个简陋的web页面,如下图所示:

在这里插入图片描述

点击On 或 Off 即可在电脑或手机上远程控制继电器模块。

5 部分实现代码

测试代码

//测试代码是基于Nodemcu如何控制继电器文章中的基础代码进行的扩展,一些基础知识可以参考这篇文章。其中,继电器模块的引脚标识根据生产厂商不一致与本文有些许差异。

/******************************
*NodeMCU通过WEB网页远程控制继电器
******************************/
#include <ESP8266WiFi.h>
#include <WiFiClient.h>
#include <ESP8266WebServer.h>
#include <ESP8266mDNS.h>

const char* ssid = "你的SSID";
const char* password = "你的密码";
const int relayPin = D0;

ESP8266WebServer server(80);

void setup() {

pinMode(relayPin, OUTPUT);

Serial.begin(9600);

connectToWiFi();

server.on("/", handleRoot);
server.begin();
Serial.println("HTTP server started");}

void loop() {

server.handleClient();}

void connectToWiFi() {

Serial.print("nnConnecting to ");
Serial.println(ssid);

WiFi.begin(ssid, password);

while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");}

Serial.println("nWiFi connected");  //串口监视器中显示的信息
Serial.print("IP address: ");  //串口监视器中显示IP地址
Serial.println(WiFi.localIP());}

void handleRoot() {

Serial.println("Got a Request");

if (server.arg(0)[0] == '1') {
digitalWrite(relayPin, HIGH);}

else
{
digitalWrite(relayPin, LOW);}
String msg = "";

msg += "<html><body>n";  //此部分为浏览器上显示的信息,可根据实际修改美化
msg += "<h1>Relay Remote</h1>";
msg += "<h2><a href='?a=1'/>On</a></h2>";  //开启
msg += "<h2><a href='?a=0'/>Off</a></h2>"; //关闭
msg += "</body></html>";

server.send(200, "text/html", msg);
}
