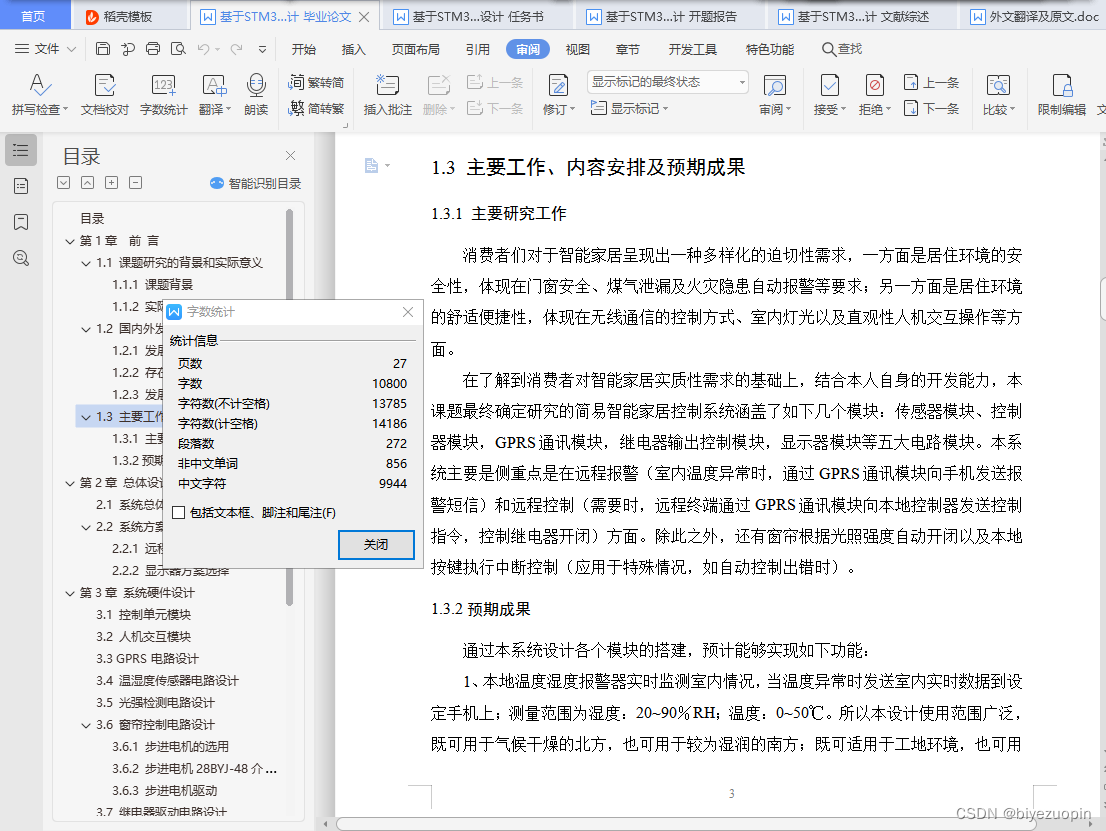

1.3 主要工作、内容安排及预期成果
1.3.1 主要研究工作
消费者们对于智能家居呈现出一种多样化的迫切性需求，一方面是居住环境的安全性，体现在门窗安全、煤气泄漏及火灾隐患自动报警等要求；另一方面是居住环境的舒适便捷性，体现在无线通信的控制方式、室内灯光以及直观性人机交互操作等方面。
在了解到消费者对智能家居实质性需求的基础上，结合本人自身的开发能力，本课题最终确定研究的简易智能家居控制系统涵盖了如下几个模块：传感器模块、控制器模块，GPRS通讯模块，继电器输出控制模块，显示器模块等五大电路模块。本系统主要是侧重点是在远程报警（室内温度异常时，通过GPRS通讯模块向手机发送报警短信）和远程控制（需要时，远程终端通过GPRS通讯模块向本地控制器发送控制指令，控制继电器开闭）方面。除此之外，还有窗帘根据光照强度自动开闭以及本地按键执行中断控制（应用于特殊情况，如自动控制出错时）。
1.3.2预期成果
通过本系统设计各个模块的搭建，预计能够实现如下功能：
1、本地温度湿度报警器实时监测室内情况，当温度异常时发送室内实时数据到设定手机上；测量范围为湿度：2090％RH；温度：050℃。所以本设计使用范围广泛，既可用于气候干燥的北方，也可用于较为湿润的南方；既可适用于工地环境，也可用于婴儿房环境；

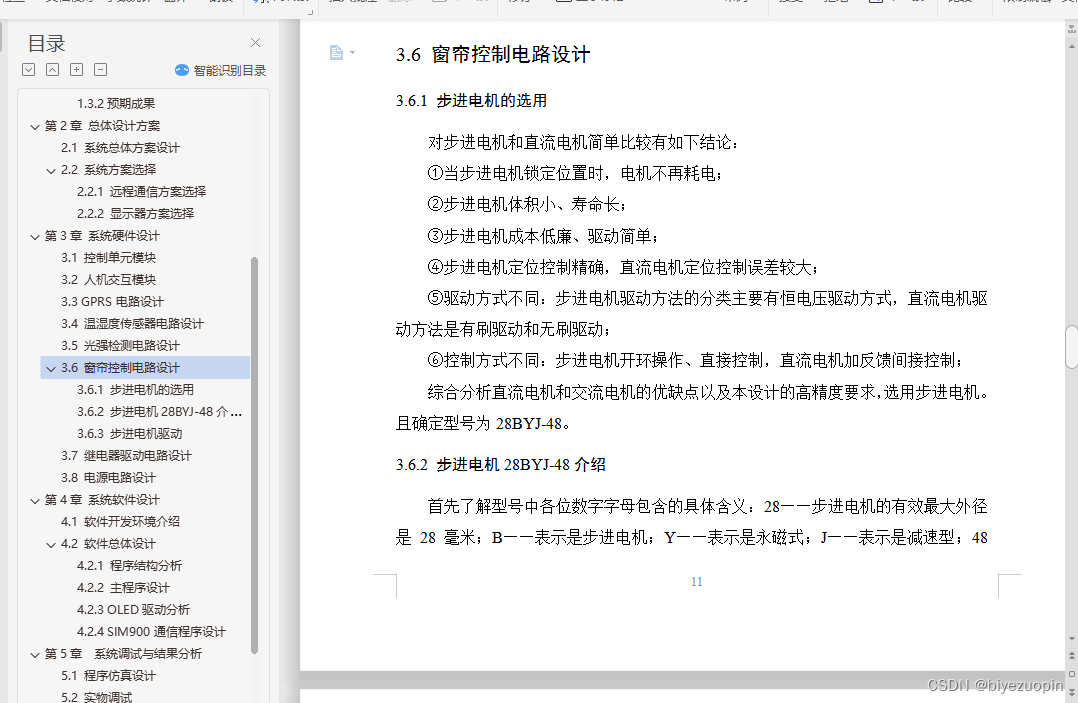

2、窗帘的自动控制和按键控制（本设计中用电机正反转表示窗帘的开闭），这个功能解决了用户频繁手动打开窗帘的麻烦。日常生活中，当遇到有强光的晴天，本设计的窗帘则能自动关闭，减少用户亲自打开窗帘的麻烦，遇到相反情况则相反处理。此外设计的按键控制窗帘，也可减少用户手拨窗帘的不便；
3、手机发送控制指令的短信到GPRS通讯模块，实现继电器的开闭。本设计用两个发光二极管代替所控制的家电，实际应用中，可通过继电器控制空调、电饭煲等家用电器。例如炎炎夏季，空调制冷需要一定时间，用户在回家前提前远程控制空调打开，回家即可享受到冰爽的体验。
第2章 总体设计方案
2.1 系统总体方案设计

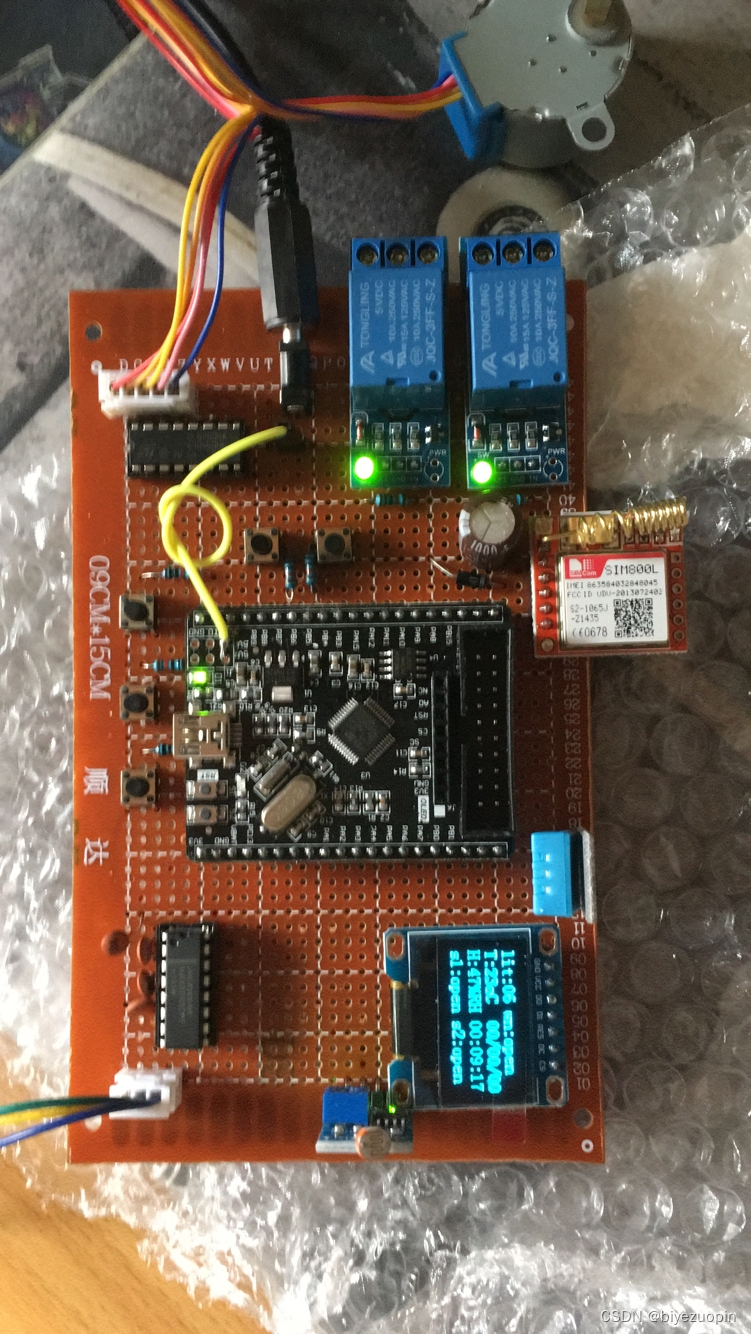

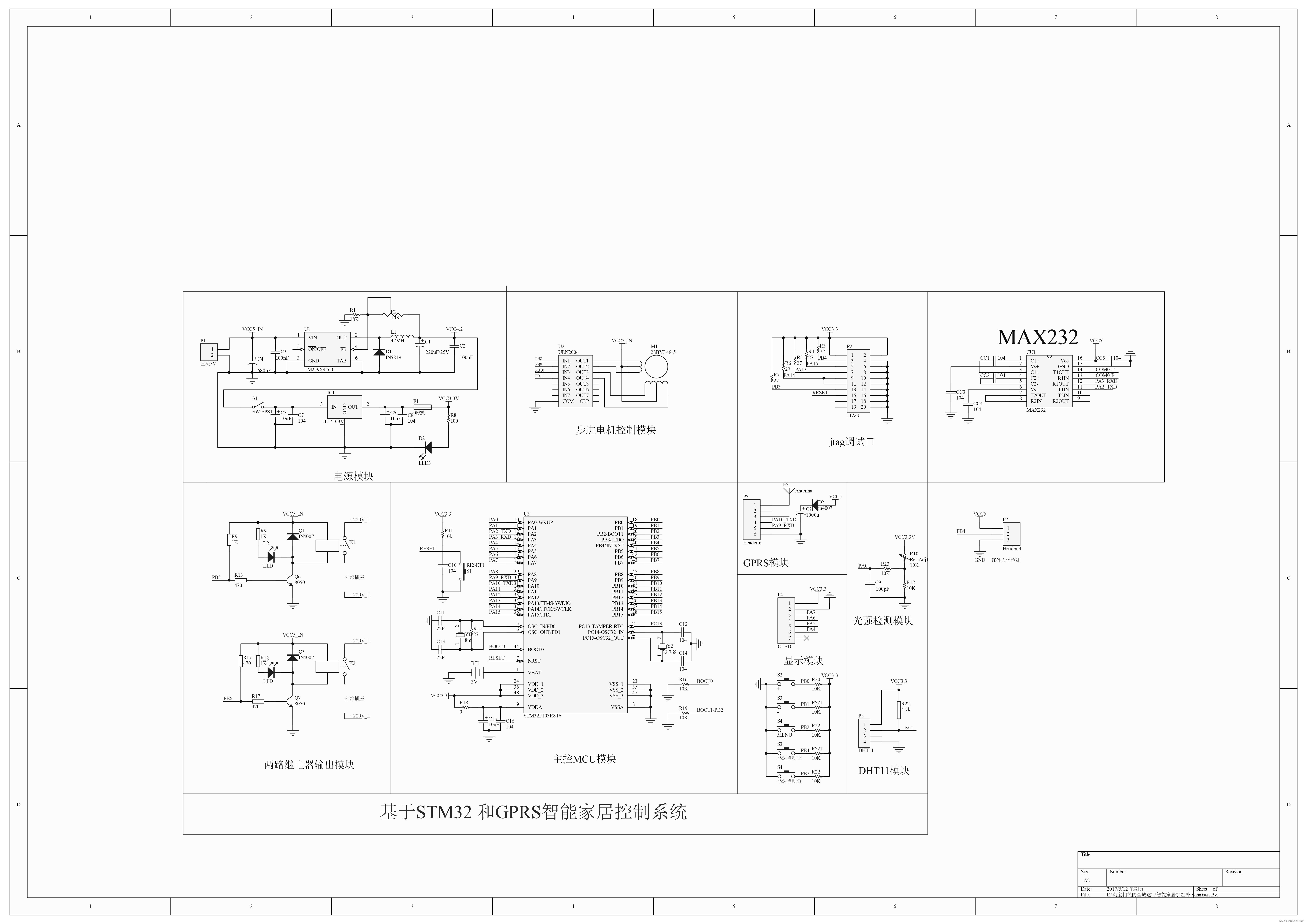

本设计硬件电路结构包含6个部分，分别是STM32控制器、输入部分、输出部分、电源模块、环境探测、SIM900无线通讯。其中控制器选用32位微控制器STM32F103R8T6OLED显示器；输入部分包含按键输入、SMS指令输入；输出部分包含0.96寸12864 OLED显示器、继电器输出、窗帘控制输出；环境探测包含一体化温湿度检测模块DHT11、光强检测4线制光敏传感器模块。结构框图如下图1.1所示。

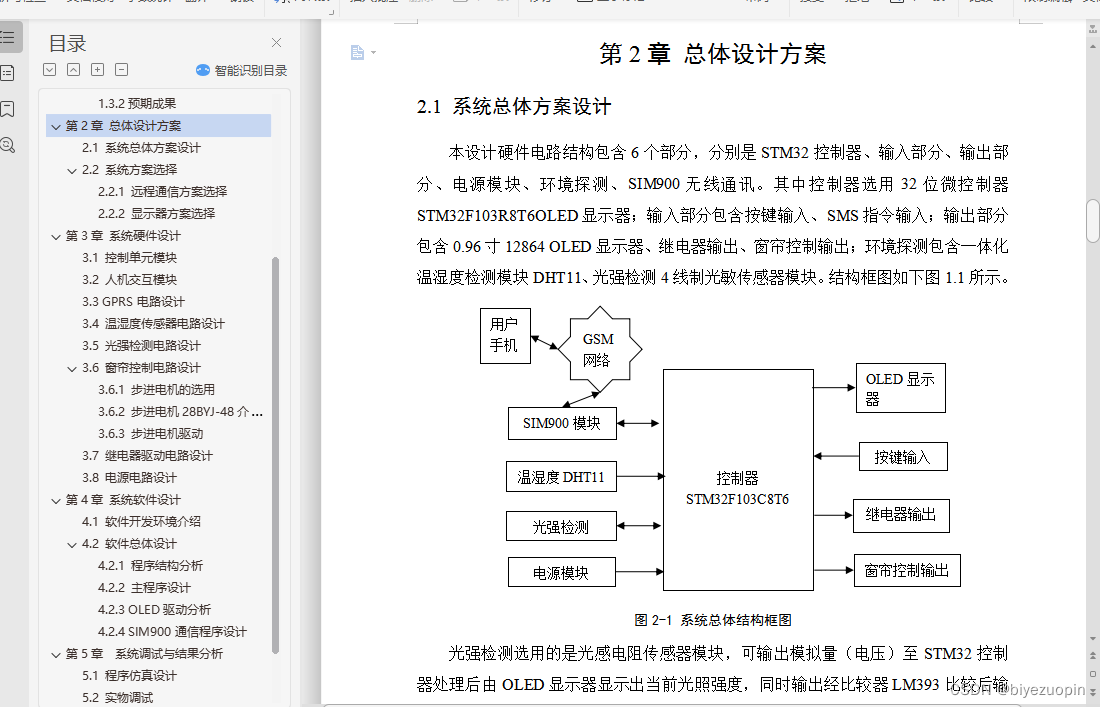

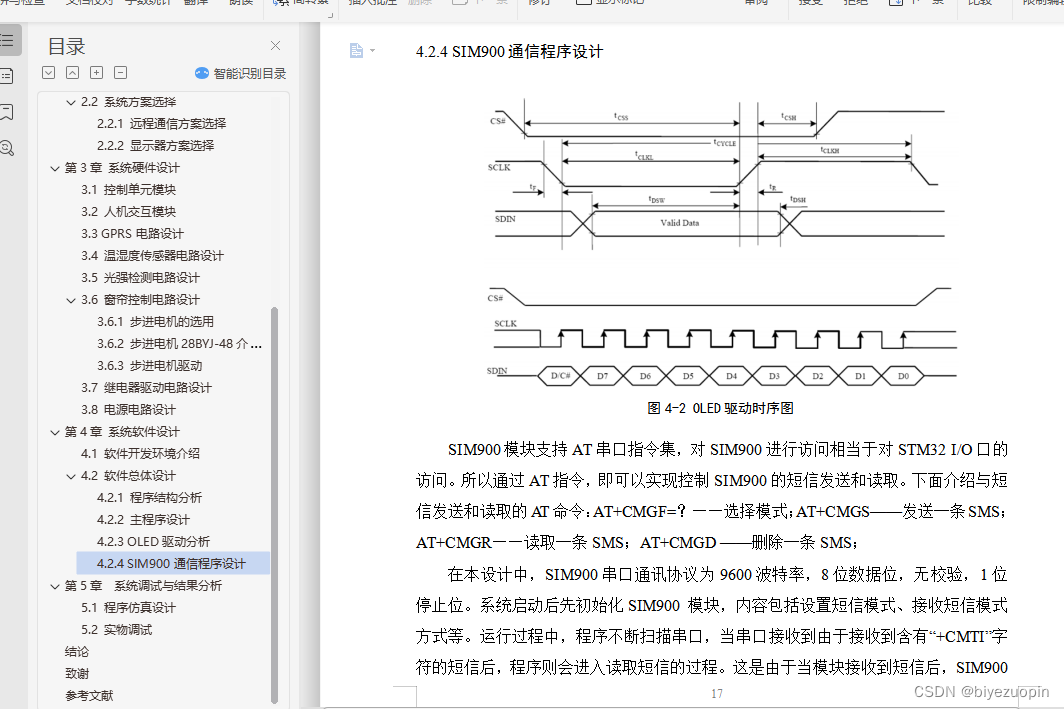

光强检测选用的是光感电阻传感器模块，可输出模拟量（电压）至STM32控制器处理后由OLED显示器显示出当前光照强度，同时输出经比较器LM393比较后输出的开关量（0或1）至STM32来控制窗帘的开关从而控制家居的通光率。在系统接通电源开始运行后，控制器通过串口访问SIM900通讯模块，不断判断是否收到绑定手机发送的短信指令，若接受到有效命令则解析指令控制继电器的开闭，从而达到控制家电开闭的目的。在系统工作过程中，温湿度传感器DHT11不断采集环境的实时温湿度并通过串口送入控制器。设置阈值来判别正常和异常情况，本文转载自http://www.biyezuopin.vip/onews.asp?id=12500当发现异常时触发SIM900模块向设定手机号发送状态信息。此外，系统通过按键扫描的方式实现人机交互，控制器响应按键输入同时控制OLED显示各类相关数据信息。
//头文件调用
#include "usually.h"
#include "usart.h"
#include "oled.h"
#include "dht11.h"
#include "rtc.h"
#include "delay.h"
#include "stm32f10x_adc.h"
#include <string.h>
#include "BSP_Config.h"
#include "gpio.h"
#include "gsm.h"
//宏定义
#define ADC_CH0 0 //通道0
#define ADC_CH1 1 //通道1
#define ADC_CH2 2 //通道2
#define ADC_CH3 3 //通道3
#define SEC 0
#define MIN 1
#define HOUR 2
#define DATE 3
#define MON 4
#define YEAR 6
#define MODE_NORMAL 0
#define MODE_SET_HOUR 1
#define MODE_SET_MIN 2
#define MODE_SET_SEC 3
#define MODE_SET_YEAR 4
#define MODE_SET_MON 5
#define MODE_SET_DATE 6
#define MODE_SET_HUMI_HIGH 8
#define MODE_SET_TEMP_HIGH 7
#define MODE_SET_LIGHT 9
#define KEY_MENU_IN PBin(0)
#define KEY_ADD_IN PBin(1)
#define KEY_SUB_IN PBin(2)
//步进控制 A-AB-B-BC-C-CD-D-DA
#define Motor1_A_run { GPIO_SetBits(GPIOB,GPIO_Pin_8); GPIO_ResetBits(GPIOB,GPIO_Pin_9);GPIO_ResetBits(GPIOB,GPIO_Pin_10);GPIO_ResetBits(GPIOB,GPIO_Pin_11);}
#define Motor1_AB_run { GPIO_SetBits(GPIOB,GPIO_Pin_8); GPIO_SetBits(GPIOB,GPIO_Pin_9); GPIO_ResetBits(GPIOB,GPIO_Pin_10);GPIO_ResetBits(GPIOB,GPIO_Pin_11);}
#define Motor1_B_run { GPIO_ResetBits(GPIOB,GPIO_Pin_8);GPIO_SetBits(GPIOB,GPIO_Pin_9); GPIO_ResetBits(GPIOB,GPIO_Pin_10);GPIO_ResetBits(GPIOB,GPIO_Pin_11);}
#define Motor1_BC_run { GPIO_ResetBits(GPIOB,GPIO_Pin_8);GPIO_SetBits(GPIOB,GPIO_Pin_9); GPIO_SetBits(GPIOB,GPIO_Pin_10); GPIO_ResetBits(GPIOB,GPIO_Pin_11);}
#define Motor1_C_run { GPIO_ResetBits(GPIOB,GPIO_Pin_8);GPIO_ResetBits(GPIOB,GPIO_Pin_9);GPIO_SetBits(GPIOB,GPIO_Pin_10); GPIO_ResetBits(GPIOB,GPIO_Pin_11);}
#define Motor1_CD_run { GPIO_ResetBits(GPIOB,GPIO_Pin_8);GPIO_ResetBits(GPIOB,GPIO_Pin_9);GPIO_SetBits(GPIOB,GPIO_Pin_10); GPIO_SetBits(GPIOB,GPIO_Pin_11);}
#define Motor1_D_run { GPIO_ResetBits(GPIOB,GPIO_Pin_8);GPIO_ResetBits(GPIOB,GPIO_Pin_9);GPIO_ResetBits(GPIOB,GPIO_Pin_10);GPIO_SetBits(GPIOB,GPIO_Pin_11);}
#define Motor1_DA_run { GPIO_SetBits(GPIOB,GPIO_Pin_8); GPIO_ResetBits(GPIOB,GPIO_Pin_9);GPIO_ResetBits(GPIOB,GPIO_Pin_10);GPIO_SetBits(GPIOB,GPIO_Pin_11);}
#define Motor1_STOP_run { GPIO_ResetBits(GPIOB,GPIO_Pin_8); GPIO_ResetBits(GPIOB,GPIO_Pin_9);GPIO_ResetBits(GPIOB,GPIO_Pin_10);GPIO_ResetBits(GPIOB,GPIO_Pin_11);}
#define motorSpdDelayUs 1100
//声明变量
extern struct Data_Time timer;
unsigned char *pUart1_Rxd;//接收数据指针
unsigned int uart1_RxNum=0;//串口1接收字数
unsigned char Num_TXD=0;//串口1发送缓冲区的字节数
unsigned char Uart1_TxBuf[256]={0,2,3,};//串口1发送缓冲区
unsigned char Uart1_RxBuf[256]; //串口1接收缓冲区
unsigned char *pUart2_Rxd; //串口2接收数据指针
unsigned int uart2_RxNum=0; //串口2接收字数
unsigned char uart2_TxNum=0; //串口2发送缓冲区的字节数
unsigned char Uart2_TxBuf[256]={0,2,3,};//串口2发送缓冲区
unsigned char Uart2_RxBuf[256]; //串口2接收缓冲区
//变量声明
//extern struct tm timer;
char line1str[17]="Welcome to use!";
char line2str[17]="Wating gsm... ";
char line3str[17]=" ";
char line4str[17]=" ";
uint8_t dht11_buf[5];
uint8_t nowtemp,nowhumi;//当前温湿度值
uint8_t thalmflg; //温湿度过高报警
uint16_t adtemp[12]={0}; //连续采集12点算平均值
uint16_t light_adc,set_lit_high,lit_high;
uint8_t almtmp_high,almhumi_high;
uint8_t mode_status; //模式
uint8_t flashflg; //模式
uint8_t settimeflg; //时间被设置标志位
uint8_t solid1flg,solid2flg,winflg;
unsigned char settime[8]={0x00,30,12,0x6,10,0x01,15};//??sec,min,hour,date,month,week,year
char recephonenum[12]="13538510586";
char phonenum_flash;
uint8_t adci=0;
char strLs[32];
//按键输入初始化
void Key_init(void){
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //使能PB端口时钟
//Configure pin Pb1 as output
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //PA13,PA14,PA15按键输入
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入
GPIO_Init(GPIOB,&GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入
GPIO_Init(GPIOB,&GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入
GPIO_Init(GPIOB,&GPIO_InitStructure);
}
//继电器输出IO初始化
void Solid_Init(){
GPIO_InitTypeDef GPIO_InitStructure;
//Configure pin Pb0 as output
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_Init(GPIOB,&GPIO_InitStructure);
//Configure pin Pb1 as output
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_Init(GPIOB,&GPIO_InitStructure);
/* GPIO_SetBits(GPIOB,GPIO_Pin_5);
GPIO_SetBits(GPIOB,GPIO_Pin_6);
GPIO_ResetBits(GPIOB,GPIO_Pin_5);
GPIO_ResetBits(GPIOB,GPIO_Pin_6); */
}
//步进输出IO初始化
void Motor_Init(){
GPIO_InitTypeDef GPIO_InitStructure;
//Configure pin Pb0 as output
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_Init(GPIOB,&GPIO_InitStructure);
//Configure pin Pb1 as output
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_Init(GPIOB,&GPIO_InitStructure);
//Configure pin Pb0 as output
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_Init(GPIOB,&GPIO_InitStructure);
//Configure pin Pb1 as output
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_Init(GPIOB,&GPIO_InitStructure);
/* GPIO_SetBits(GPIOB,GPIO_Pin_5);
GPIO_SetBits(GPIOB,GPIO_Pin_6);
GPIO_ResetBits(GPIOB,GPIO_Pin_5);
GPIO_ResetBits(GPIOB,GPIO_Pin_6); */
}
//初始化ADC
//这里我们仅以规则通道为例
//我们默认将开启通道0~3
void Adc_Init(void)
{
//先初始化IO口
RCC->APB2ENR|=1<<2; //使能PORTA口时钟
GPIOA->CRL&=0XFFFF0000;//PA0 1 2 3 anolog输入
//通道10/11设置
RCC->APB2ENR|=1<<9; //ADC1时钟使能
RCC->APB2RSTR|=1<<9; //ADC1复位
RCC->APB2RSTR&=~(1<<9);//复位结束
RCC->CFGR&=~(3<<14); //分频因子清零
//SYSCLK/DIV2=12M ADC时钟设置为12M,ADC最大时钟不能超过14M!
//否则将导致ADC准确度下降!
RCC->CFGR|=2<<14;
ADC1->CR1&=0XF0FFFF; //工作模式清零
ADC1->CR1|=0<<16; //独立工作模式
ADC1->CR1&=~(1<<8); //非扫描模式
ADC1->CR2&=~(1<<1); //单次转换模式
ADC1->CR2&=~(7<<17);
ADC1->CR2|=7<<17; //软件控制转换
ADC1->CR2|=1<<20; //使用用外部触发(SWSTART)!!! 必须使用一个事件来触发
ADC1->CR2&=~(1<<11); //右对齐
ADC1->SQR1&=~(0XF<<20);
ADC1->SQR1&=0<<20; //1个转换在规则序列中 也就是只转换规则序列1
//设置通道0~3的采样时间
ADC1->SMPR2&=0XFFFFF000;//通道0,1,2,3采样时间清空
ADC1->SMPR2|=7<<9; //通道3 239.5周期,提高采样时间可以提高精确度
ADC1->SMPR2|=7<<6; //通道2 239.5周期,提高采样时间可以提高精确度
ADC1->SMPR2|=7<<3; //通道1 239.5周期,提高采样时间可以提高精确度
ADC1->SMPR2|=7<<0; //通道0 239.5周期,提高采样时间可以提高精确度
ADC1->CR2|=1<<0; //开启AD转换器
ADC1->CR2|=1<<3; //使能复位校准
while(ADC1->CR2&1<<3); //等待校准结束
//该位由软件设置并由硬件清除。在校准寄存器被初始化后该位将被清除。
ADC1->CR2|=1<<2; //开启AD校准
while(ADC1->CR2&1<<2); //等待校准结束
//该位由软件设置以开始校准，并在校准结束时由硬件清除
}
//获得ADC值
//ch:通道值 0~3
u16 Get_Adc(u8 ch)
{
//设置转换序列
ADC1->SQR3&=0XFFFFFFE0;//规则序列1 通道ch
ADC1->SQR3|=ch;
ADC1->CR2|=1<<22; //启动规则转换通道
while(!(ADC1->SR&1<<1));//等待转换结束
return ADC1->DR; //返回adc值
}
//
uint16_t adc_avg(void)
{
uint8_t i;
uint32_t sum=0;
uint16_t ret=0;
for(i=0;i<12;i++) sum+=adtemp[i];
ret= sum/12;
return ret;
}
//马达正转开窗帘
void motor_Foreward(void)
{
Motor1_A_run;
delay_us(motorSpdDelayUs);
Motor1_AB_run;
delay_us(motorSpdDelayUs);
Motor1_B_run;
delay_us(motorSpdDelayUs);
Motor1_BC_run;
delay_us(motorSpdDelayUs);
Motor1_C_run;
delay_us(motorSpdDelayUs);
Motor1_CD_run;
delay_us(motorSpdDelayUs);
Motor1_D_run;
delay_us(motorSpdDelayUs);
Motor1_DA_run;
delay_us(motorSpdDelayUs);
}
//马达反转关窗帘
void motor_Backward(void)
{
Motor1_DA_run;
delay_us(motorSpdDelayUs);
Motor1_D_run;
delay_us(motorSpdDelayUs);
Motor1_CD_run;
delay_us(motorSpdDelayUs);
Motor1_C_run;
delay_us(motorSpdDelayUs);
Motor1_BC_run;
delay_us(motorSpdDelayUs);
Motor1_B_run;
delay_us(motorSpdDelayUs);
Motor1_AB_run;
delay_us(motorSpdDelayUs);
Motor1_A_run;
delay_us(motorSpdDelayUs);
}
//显示设置页面
void Show_Normal(void){
//显示温湿度
strncpy(line1str,"tmp:99C/hm:99%RH",16);
line1str[4]=0x30+nowtemp/10;
line1str[5]=0x30+nowtemp%10;
line1str[11]=0x30+nowhumi/10;
line1str[12]=0x30+nowhumi%10;
OLED_8x16Str(0,0,line1str);
//显示光照强度及窗帘状态
if(winflg){
strncpy(line2str,"lit:99 /wn:open ",16);
}else{
strncpy(line2str,"lit:99 /wn:close",16);
}
line2str[4]=0x30+light_adc/41/10; //100%显示
line2str[5]=0x30+light_adc/41%10;
OLED_8x16Str(0,2,line2str);
//显示继电器输出状态
strncpy(line3str, "s1:open s2:open ",16);
if(solid1flg) {
line3str[3]='o';line3str[4]='p';line3str[5]='e';line3str[6]='n';line3str[7]=' ';
}else{
line3str[3]='c';line3str[4]='l';line3str[5]='o';line3str[6]='s';line3str[7]='e';
}
if(solid2flg) {
line3str[11]='o';line3str[12]='p';line3str[13]='e';line3str[14]='n';line3str[15]=' ';
}else{
line3str[11]='c';line3str[12]='l';line3str[13]='o';line3str[14]='s';line3str[15]='e';
}
OLED_8x16Str(0,4,line3str);
//显示时间
//line4str[0]= 0x30+ timer.w_year%1000%100/10;
line4str[0]= 0x30+ timer.w_year%1000%100%10;
line4str[1]= '/';
line4str[2]= 0x30+timer.w_month/10;
line4str[3]= 0x30+ timer.w_month%10;
line4str[4]= '/';
line4str[5]= 0x30+timer.w_date/10;
line4str[6]= 0x30+ timer.w_date%10;
line4str[7]= ' ';
line4str[8]= 0x30+ timer.hour/10;
line4str[9]= 0x30+ timer.hour%10;
line4str[10]= ':';
line4str[11]= 0x30+timer.min/10;
line4str[12]= 0x30+ timer.min%10;
line4str[13]= ':';
line4str[14]= 0x30+timer.sec/10;
line4str[15]= 0x30+timer.sec%10;
OLED_8x16Str(0,6,line4str);
}
/*
显示设置页面
*/
void Show_SetPage(void){
uint8_t i;
//显示温湿度
strncpy(line1str,"tH:99C/hH:99%RH ",16);
if(MODE_SET_TEMP_HIGH== mode_status && flashflg){
line1str[3]=' ';
line1str[4]=' ';
}else{
line1str[3]=0x30+almtmp_high/10;
line1str[4]=0x30+almtmp_high%10;
}
if(MODE_SET_HUMI_HIGH== mode_status && flashflg){
line1str[10]=' ';
line1str[11]=' ';
}else{
line1str[10]=0x30+almhumi_high/10;
line1str[11]=0x30+almhumi_high%10;
}
OLED_8x16Str(0,0,line1str);
//设置光强度
strncpy(line2str,"litH:99 15/04/25",16);
if(MODE_SET_LIGHT== mode_status && flashflg){
line2str[5]=' '; //100%显示
line2str[6]=' ';
}else{
line2str[5]=0x30+set_lit_high/10; //100%显示
line2str[6]=0x30+set_lit_high%10;
}
if(MODE_SET_YEAR== mode_status && flashflg){
line2str[8]=' '; //100%显示
line2str[9]=' ';
}else{
line2str[8]=0x30+settime[YEAR]/10; //100%显示
line2str[9]=0x30+settime[YEAR]%10;
}
if(MODE_SET_MON== mode_status && flashflg){
line2str[11]=' '; //100%显示
line2str[12]=' ';
}else{
line2str[11]=0x30+settime[MON]/10; //100%显示
line2str[12]=0x30+settime[MON]%10;
}
if(MODE_SET_DATE== mode_status && flashflg){
line2str[14]=' '; //100%显示
line2str[15]=' ';
}else{
line2str[14]=0x30+settime[DATE]/10; //100%显示
line2str[15]=0x30+settime[DATE]%10;
}
OLED_8x16Str(0,2,line2str);
//设置时间
strncpy(line3str," 10/59/00 ",16);
if(MODE_SET_HOUR== mode_status && flashflg){
line3str[1]=' '; //100%显示
line3str[2]=' ';
}else{
line3str[1]=0x30+settime[HOUR]/10; //100%显示
line3str[2]=0x30+settime[HOUR]%10;
}
if(MODE_SET_MIN== mode_status && flashflg){
line3str[4]=' '; //100%显示
line3str[5]=' ';
}else{
line3str[4]=0x30+settime[MIN]/10; //100%显示
line3str[5]=0x30+settime[MIN]%10;
}
if(MODE_SET_SEC== mode_status && flashflg){
line3str[7]=' '; //100%显示
line3str[8]=' ';
}else{
line3str[7]=0x30+settime[SEC]/10; //100%显示
line3str[8]=0x30+settime[SEC]%10;
}
OLED_8x16Str(0,4,line3str);
//显示手机
strncpy(line4str,"NO:13538510586 ",16);
for(i=3;i<14;i++){
line4str[i]= recephonenum[i-3];
}
OLED_8x16Str(0,6,line4str);
}
/*:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::*/

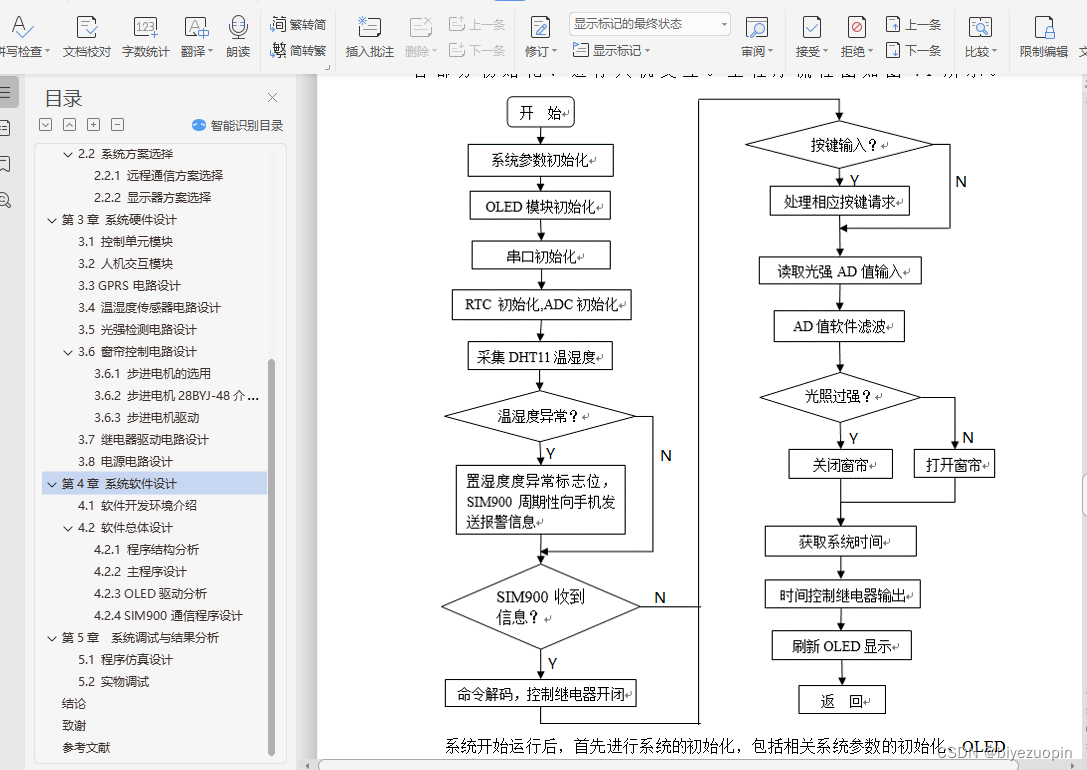

int main(void)
{
uint8_t check,flashi,t,posi;
uint16_t adcx,motori,tt;
u32 i=0,xx;
SystemInit(); //系统时钟配置
OLED_Init(); //初始化OLED
NVIC_Configuration(); //初始化中断向量
Init_RTC(); //内部RTC初始化
Adc_Init(); //adc 初始化
Usart1_Configuration(9600); //串口配置 设置波特率9600
USART2_Config(9600);
Key_init(); //按键初始化输入
OLED_8x16Str(0,0,line1str);
OLED_8x16Str(0,2,line2str);
OLED_8x16Str(0,4,line3str);
OLED_8x16Str(0,6,line4str);
Motor_Init(); //马达控制IO初始化
Uart1_ClrBuf();
while(0==Sim_Send_AT()) delay_ms(1000); //??SIM ???? ,SIM900?????
Sim_Set_MODE(1);
delay_ms(800);
Sim_ReSms_Config();
delay_ms(800);
Sim_Sms_Config_Cscs();
Solid_Init(); //继电器IO配置输出
Uart2_ClrBuf();
Uart1_ClrBuf();
set_lit_high=85;
almtmp_high=40;
almhumi_high=60;
mode_status=0;
//RTC_Set(2015,4,25,20,35,00);
adci=0;
while(1)
{
if(KEY_MENU_IN==0){
delay_ms(5);
if(KEY_MENU_IN==0){
mode_status++; //
if(mode_status>9) mode_status=0;
if( settimeflg){
settimeflg=0;
Time_Update(settime[YEAR]+2000,settime[MON],settime[DATE],settime[HOUR],settime[MIN],settime[SEC]);
}
}
while(KEY_MENU_IN==0) ; //等待放键
}
if(KEY_ADD_IN==0){ //加键
delay_ms(5);
if(KEY_ADD_IN==0){
switch(mode_status ){ //
case MODE_SET_HOUR:
if(settime[HOUR]<24) settime[HOUR]++;
else settime[HOUR]=0;
settimeflg=1;
break;
case MODE_SET_MIN:
if(settime[MIN]<60) settime[MIN]++;
else settime[MIN]=0;
settimeflg=1;
break;
case MODE_SET_SEC:
if(settime[MIN]<60) settime[SEC]++;
else settime[SEC]=0;
settimeflg=1;
break;
case MODE_SET_YEAR:
if(settime[YEAR]<99) settime[YEAR]++;
else settime[YEAR]=0;
settimeflg=1;
break;
case MODE_SET_MON:
if(settime[MON]<12) settime[MON]++;
else settime[MON]=0;
settimeflg=1;
break;
case MODE_SET_DATE:
if(settime[DATE]<31) settime[DATE]++;
else settime[DATE]=0;
settimeflg=1;
break;
case MODE_SET_TEMP_HIGH:
if(almtmp_high<99) almtmp_high++;
else almtmp_high=0;
break;
case MODE_SET_HUMI_HIGH :
if(almhumi_high<99) almhumi_high++;
else almhumi_high=0;
break;
case MODE_SET_LIGHT :
if(set_lit_high<99) set_lit_high++;
else set_lit_high=0;
break;
}
}
while(KEY_ADD_IN==0) ;
}
if(KEY_SUB_IN==0){
delay_ms(5);
if(KEY_SUB_IN==0){
switch(mode_status ){ //
case MODE_SET_HOUR:
if(settime[HOUR]>0) settime[HOUR]--;
else settime[HOUR]=0;
settimeflg=1;
break;
case MODE_SET_MIN:
if(settime[MIN]>0) settime[MIN]--;
else settime[MIN]=0;
settimeflg=1;
break;
case MODE_SET_SEC:
if(settime[MIN]>0) settime[SEC]--;
else settime[SEC]=0;
settimeflg=1;
break;
case MODE_SET_YEAR:
if(settime[YEAR]>0) settime[YEAR]--;
else settime[YEAR]=0;
settimeflg=1;
break;
case MODE_SET_MON:
if(settime[MON]>0) settime[MON]--;
else settime[MON]=0;
settimeflg=1;
break;
case MODE_SET_DATE:
if(settime[DATE]>0) settime[DATE]--;
else settime[DATE]=0;
settimeflg=1;
break;
case MODE_SET_TEMP_HIGH:
if(almtmp_high>0) almtmp_high--;
else almtmp_high=0;
break;
case MODE_SET_HUMI_HIGH :
if(almhumi_high>0) almhumi_high--;
else almhumi_high=0;
break;
case MODE_SET_LIGHT :
if(set_lit_high>0) set_lit_high--;
else set_lit_high=0;
break;
}
}
while(KEY_SUB_IN==0) ;
}
switch(mode_status){ ///不同状态显示不同页面
case MODE_NORMAL:
dht11_readdata(dht11_buf);
check= dht11_buf[0]+ dht11_buf[1]+ dht11_buf[2]+ dht11_buf[3];
if(dht11_buf[4]==check){
nowhumi = dht11_buf[0];
nowtemp = dht11_buf[2];
thalmflg =0;
if(nowtemp> almtmp_high) thalmflg=1;
if(nowhumi> almhumi_high) thalmflg=1;
if (thalmflg){ //触发短息发送
tt++;
if(tt>300){
strncpy(strLs,"Alarm Temp:99 oC, Humi:99 %RH",29);
strLs[11]=0x30+nowtemp/10;
strLs[12]=0x30+nowtemp%10;
strLs[23]=0x30+nowhumi/10;
strLs[24]=0x30+nowhumi%10;
OLED_8x16Str(0,2,"Sending msg.... ");
delay_ms(1000);
Sim_Send_Text(recephonenum,strLs);
tt=0;
}
}
}
adtemp[adci]=Get_Adc(ADC_CH0);
adci++;
if( adci>11) {
adci=0;
light_adc = adc_avg();
if(light_adc > set_lit_high*41) {//光照充足关闭窗帘
if(winflg==1){
motori=800;
while(motori--) { motor_Backward();}
Motor1_STOP_run;
}
winflg=0;}
else {
if(winflg==0){
motori=800;
while(motori--) { motor_Foreward();}
Motor1_STOP_run;
}
winflg=1; //打开窗帘
}
}
if(t!=timer.sec)
{
t=timer.sec;
//printf("%d年%d月%d日%d点%d分%d秒rn",timer.w_year,timer.w_month,timer.w_date,timer.hour,timer.min,timer.sec);
}
Show_Normal();
memset(strLs,0,sizeof(strLs));
strLs[0]=0x3a;
strLs[1]=nowtemp/10+0x30;
strLs[2]=nowtemp%10+0x30;
strLs[3]=nowhumi/10+0x30;
strLs[4]=nowtemp%10+0x30;
strLs[5]=0x30+light_adc/41/10;
strLs[6]=0x30+light_adc/41%10;
strLs[7]=timer.w_year%1000%100/10+0x30;
strLs[8]=timer.w_year%1000%100%10+0x30;
strLs[9]=timer.w_month/10+0x30;
strLs[10]=timer.w_month%10+0x30;
strLs[11]=timer.w_date/10+0x30;
strLs[12]=timer.w_date%10+0x30;
if(solid1flg) strLs[14]=1+0x30;
else strLs[14]=0+0x30;
if(solid2flg) strLs[15]=1+0x30;
else strLs[15]=0+0x30;
if(winflg) strLs[16]=1+0x30;
else strLs[16]=0+0x30;
for(i=0;i<17;i++) USART2_Senddata(strLs[i]);
break;
case MODE_SET_HOUR:
case MODE_SET_MIN:
case MODE_SET_SEC:
case MODE_SET_YEAR:
case MODE_SET_MON:
case MODE_SET_DATE:
case MODE_SET_HUMI_HIGH:
case MODE_SET_TEMP_HIGH:
case MODE_SET_LIGHT:
flashi++;
if(flashi>2){
flashflg=~flashflg;
flashi=0;
}
Show_SetPage();
break;
default:
break;
}
if(mystrstr(Uart1_RxBuf,"+CMTI:")!= NULL ){ //接收到手机短息
delay_ms(300);
OLED_8x16Str(0,2,"Receing msg.... ");
Uart1_ClrBuf();
delay_ms(1000);
USART1_SendString("AT+CMGR=1rn"); //??????
while(Uart1_RxBuf[0]==0); //等级待接收
delay_ms(1000); //set 1lu:
delay_ms(1000); //set 1lu:
delay_ms(1000); //set 1lu:
if( mystrstr(Uart1_RxBuf,"1 Close")!= NULL ){
GPIO_ResetBits(GPIOB,GPIO_Pin_5); //关闭1路继电器输出
solid1flg=0;
}
if( mystrstr(Uart1_RxBuf,"1 Open")!= NULL ){
GPIO_SetBits(GPIOB,GPIO_Pin_5); //关闭1路继电器输出
solid1flg=1;
}
if( mystrstr(Uart1_RxBuf,"2 Close")!= NULL ){
GPIO_ResetBits(GPIOB,GPIO_Pin_6); //关闭2路继电器输出
solid2flg=0;
}
if( mystrstr(Uart1_RxBuf,"2 Open")!= NULL ){
GPIO_SetBits(GPIOB,GPIO_Pin_6); //打开2路继电器输出
solid2flg=1;
}
Sim_delt_Sms(); //删除短信
delay_ms(2000);
Uart1_ClrBuf();
}
if( mystrstr(Uart2_RxBuf,"num")!=NULL ){
//USART2_SendString(Uart2_RxBuf);
posi =0;
for(i=0;i<255;i++){
if(Uart2_RxBuf[i]==0x3a) {posi=i+1; break;}
}
if(posi){
for(i=0;i<11;i++) recephonenum[i]=Uart2_RxBuf[posi+i]; //更新手机号
}
Uart2_ClrBuf();
}
delay_ms(100);
}
}
/*:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
** 函数名称: Init_NVIC
** 功能描述: 系统中断配置
** 参数描述：无
** 作 者: Dream
** 日 期: 2011年5月14日
:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::*/
void Init_NVIC(void)
{
NVIC_InitTypeDef NVIC_InitStructure; //定义一个NVIC向量表结构体变量
#ifdef VECT_TAB_RAM //向量表基地址选择
NVIC_SetVectorTable(NVIC_VectTab_RAM, 0x0); //将0x20000000地址作为向量表基地址(RAM)
#else
NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0); //将0x08000000地址作为向量表基地址(FLASH)
#endif
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置中断组 为2
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn; //配置串口1为中断源
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; //设置占先优先级为2
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; //设置副优先级为0
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能串口1中断
NVIC_Init(&NVIC_InitStructure); //根据参数初始化中断寄存器
}

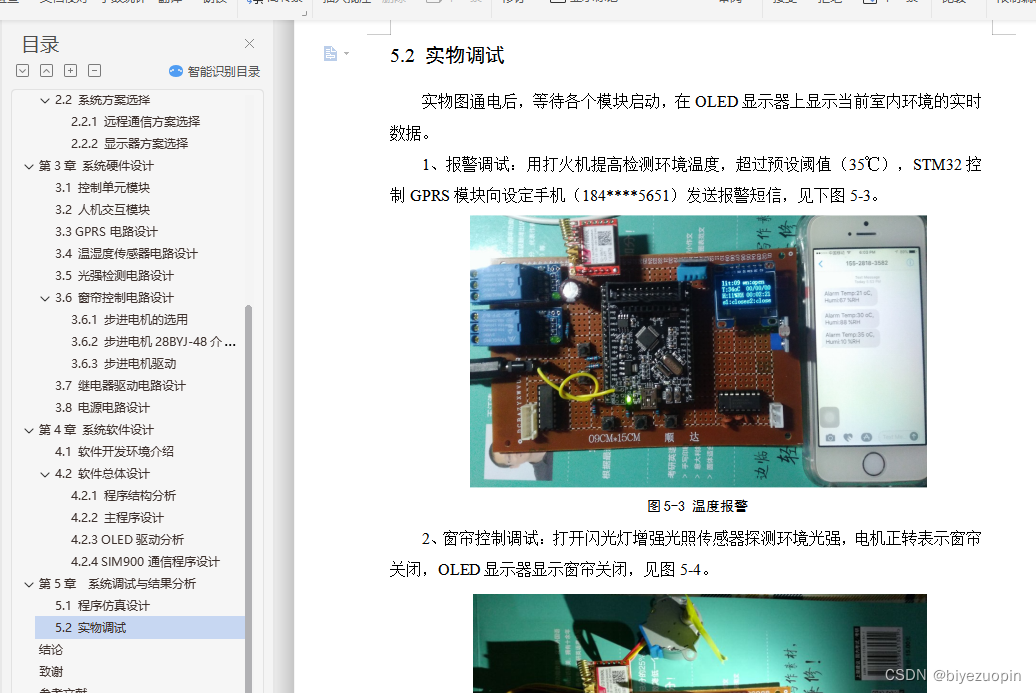

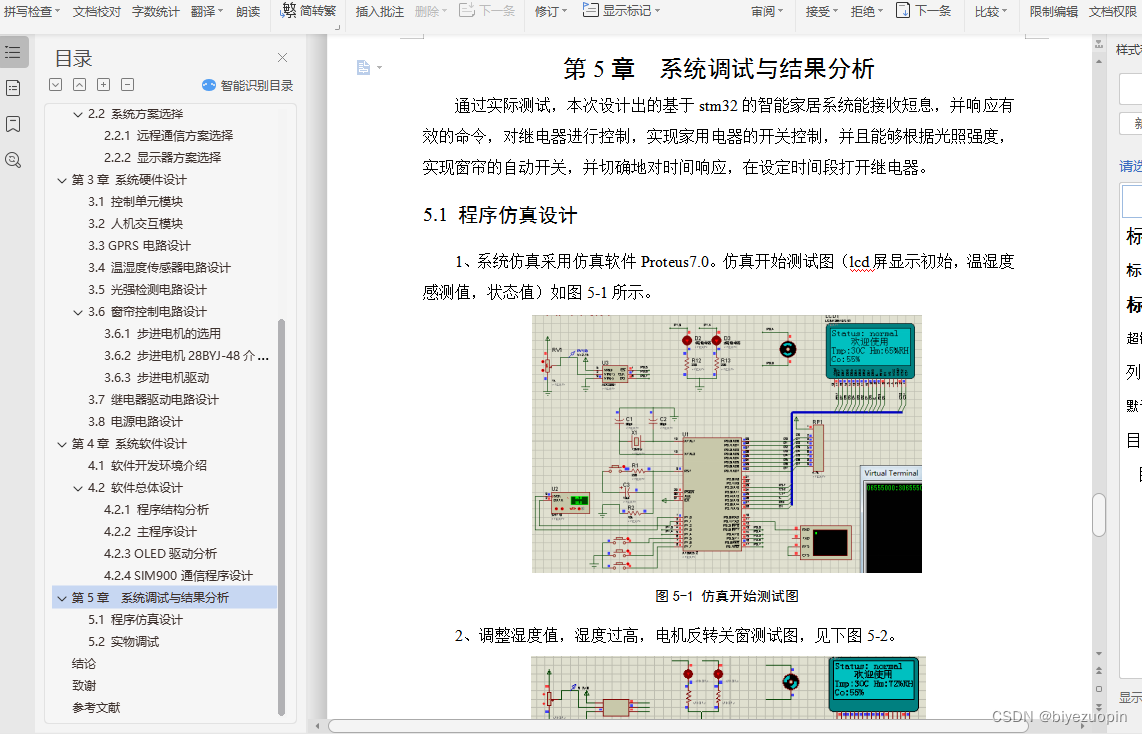

最后
以上就是狂野便当为你收集整理的基于STM32的智能家居系统设计的全部内容，希望文章能够帮你解决基于STM32的智能家居系统设计所遇到的程序开发问题。
如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
发表评论 取消回复
