概述
本内容主要介绍如何利用阵列工具和3dsmax基本工具快速、准确的制作一个旋转楼梯的模型。
1、在建立模型之前，我们首先对单位进行设置，方便后续的操作。单击自定义\单位设置，设置公制为毫米，再单击系统单位设置，设置系统单位比例：1个单位＝1毫米，设置完毕后单击确定。

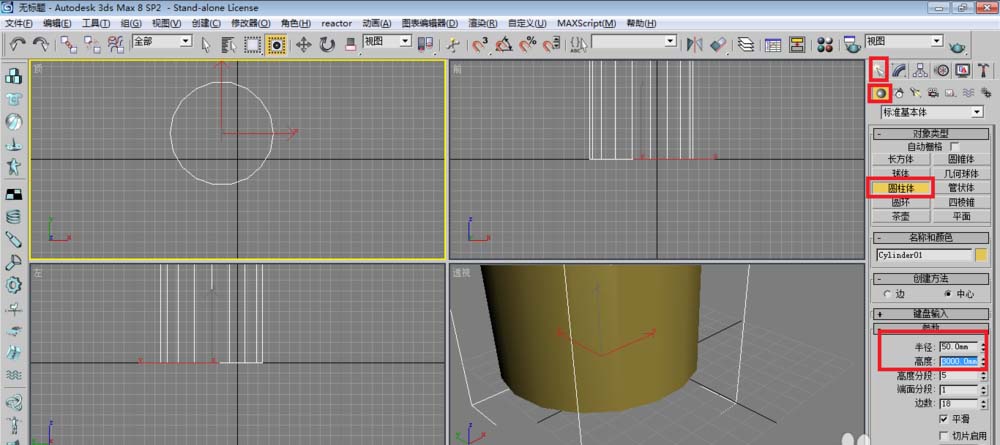

2、单击创建面板下的圆柱体，在顶视图建立一个圆柱体作为中心支柱。
3、单击圆柱体，在顶视图建立一个扇形作为楼梯台阶。
4、选中刚刚建立的扇形，点对齐工具，在中心支柱对象上单击，让扇形的轴点同中心支柱轴点进行对齐。
5、再建立一个圆柱体，放在扇形上，作为台阶支柱，并把台阶和台阶支柱组合。
6、选中刚刚组合的对象，进入层次面板，点击仅影响轴，再单击对齐工具，单击中心支柱，让轴和中心支柱的轴对齐，对齐后退出层次面板。
7、切换到前视图，选中组合的对象，选择工具阵列，对台阶进行阵列。（注意：选择的视图不同，阵列的参数设置也不同。）
8、点击创建\图形\螺旋线，在顶视图绘制螺旋线，并让螺旋线的轴点与中心支柱轴点对齐，设置渲染：在视口中启用，在渲染中启用。
9、设置螺旋线参数：选逆时针，根据需要设置高度和圈数来适合整个模型。最后渲染即可。
