概述

最近接手两台IBM system X3250 M4的机器。

一台用两块SAS硬盘组成RAID1.安装Windows server 2008.
一台用四块SAS硬盘组成RAID10.安装RHEL5.8

注意：

system X3250 M4配置了RAID后用Server Guide v9.22是无法安装windows server 2003的。只支持windows server 2008.不知道其它版本是否会有这个问题。
system X3250 M4配置了RAID后安装centos5.8系统重启后会出现黑屏，光标一直闪烁却一直不进系统的故障。但安装RHEL5.8系统不会出现这个问题，且自带RAID驱动，不需要Server Guide来引导！

一、RAID配置篇。

配置LSI集成RAID阵列，注意，此RAID为硬RAID。不是BIOS中自带的软RAID。需要配置BIOS自带的软件RAID的用户请参见：http://wenku.baidu.com/view/7bba74ede009581b6ad9eb00.html

1，开机启动后，当系统进入到下图的时候，按F1进入BIOS设置

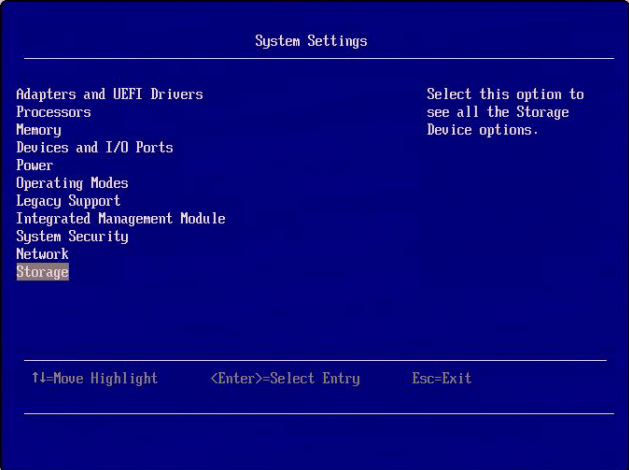

2，进入System Settings 下 Devices and I/O Ports 子菜单将 Configure SATA as 值设为RAID
(IDE/AHCI/RAID), 保存设置，重启

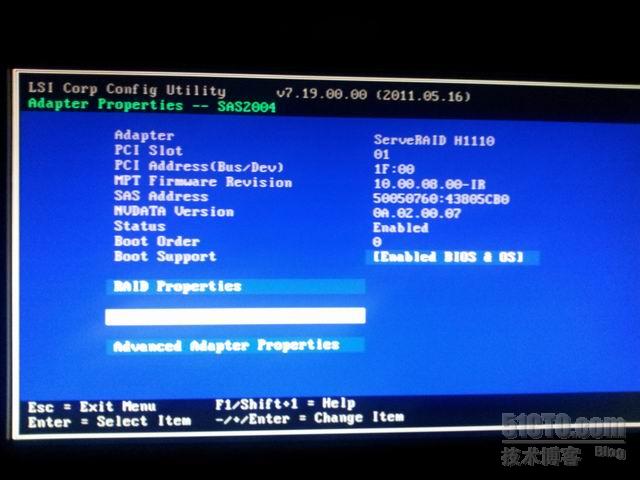

3，在开机自检的时候会提示你按ctrl+c进入到LSI Logic Config Utility v7.19管理界面。选择第一项：RAID Properties 并按enter.

4,这时候进入到创建RAID级别界面。第一项为创建RAID1.第二项RAID10.第三项RAID0.我们选择第一项，创建RAID1.并按Enter

5.这时候进入到磁盘配置界面。可以看到我们有两块盘大小为136G的硬盘待配置。

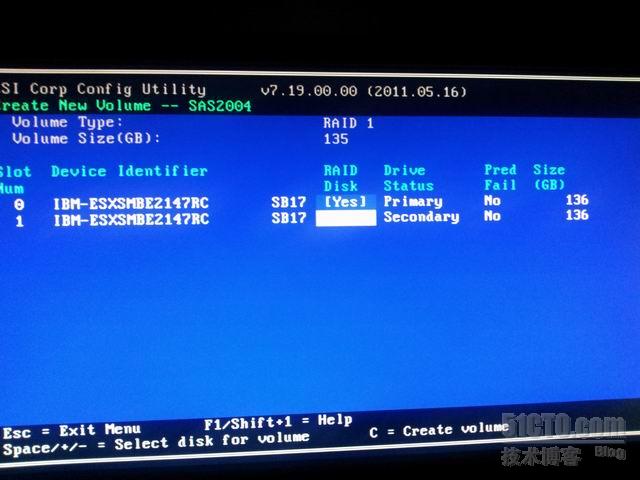

6，光标移动到RAID Disk下面。并按space键选中需要创建RAID的磁盘。这时候NO会变成YES。将两块硬盘都选上。

7，两块都为yes后，按C创建RAID，会跳到如下保存页面

8，选择第二个标签 “Save changes then exit this menu”保存修改并退出。这时候会回到最初的界面，如下图：

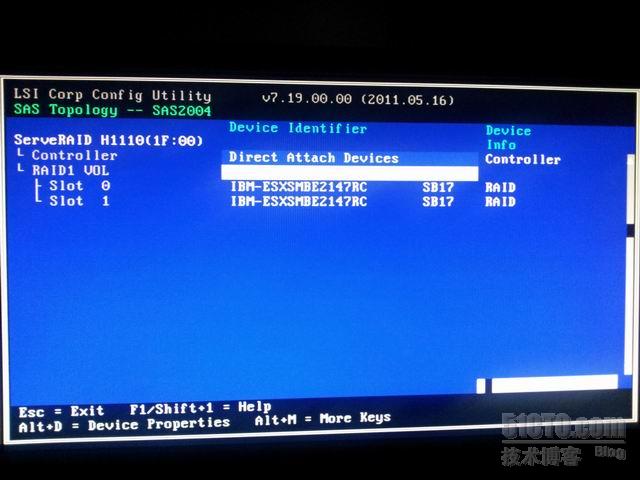

9，我们可以选择第二项 SAS Topology 回车后，会看到如下SAS RAID阵列拓扑图。由图中可知，我们创建的是RAID1阵列。

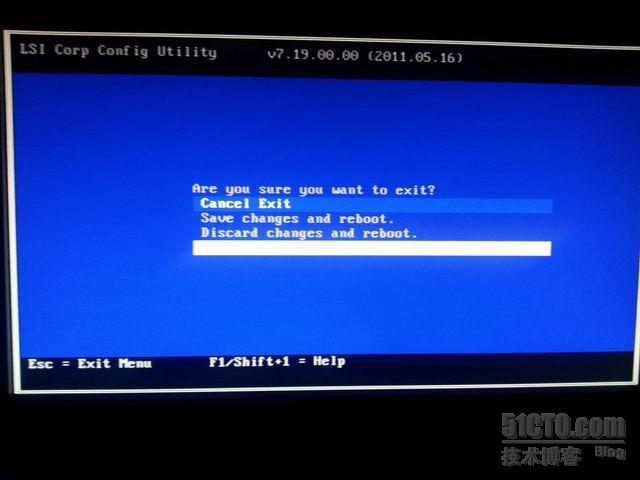

10，最后，一直按Exit，选择最后一项退出LSI配置并重启。

至此，LSI Corp Config Utility v7.19的RAID配置完成了！

二、利用IBM官方的Server Guide软件来配置并引导windows server 2008的安装！

1，先在以下链接下载X3250 m4的server guid软件。

http://www-947.ibm.com/support/entry/portal/docdisplay?lndocid=MIGR-5088993
其中 ibm_utl_sguide_9.22_anyos_i386.iso是安装32位系统的，ibm_utl_sguide_9.22_anyos_x86-64.iso是安装64位系统的。

2，这时候会出现一个选择补丁的等待界面，这时候请耐心等待，IBM在为您寻找需要的软件。大概过几分钟后会弹出下载页面的。

3，几分钟后，下载页面弹出，我选择的“使用浏览器（HTTP）下载。点击继续便开始下载了。

3，下载完成后，将该ISO镜像刻录成光盘。并连接在IBM X3250 m4服务器上。开机后什么也不用做，服务器默认会进入到光盘引导界面。

三、配置Server Guide引导安装windows 2008系统

遗憾的是后续步骤是别人操作的，我没时间拍照，那我就只写到此吧。大家也可以参照下面链接的方法配置Server Guide就行了。软件版本有点不同，但配置都基本一样。

注意在选择配置RAID的时候，会提示你选择RAID0，RAID1，保持默认RAID配置等选项。由于我们前面用LSI配置过RAID了。这里选择保持默认RAID配置就行了。

贴出IBM客服提供的几个链接地址，想了解的可以看下

ServerGuide下载地址，ibm_utl_sguide_9.22_anyos_i386.iso是安装32位系统，ibm_utl_sguide_9.22_anyos_x86-64.iso是安装64位系统的，请注意不要使用迅雷等下载工具下载，会导致ServerGuide无法正常使用。后面附上的链接中有相关的安装配置说明。
http://www-947.ibm.com/support/entry/portal/docdisplay?lndocid=MIGR-5088993

ServerGuide 安装指南
http://www-900.ibm.com/cn/support/viewdoc/detail?DocId=XPXP-8AEBDR

ServeRAID MR WebBIOS(CTRL+H)配置方法
http://www-900.ibm.com/cn/support/viewdoc/detail?DocId=XPXP-8AF3FV

配置LSI集成阵列（CTRL+C）说明
http://www-900.ibm.com/cn/support/viewdoc/detail?DocId=XPXP-8AF3MS
