概述
最近在学习DSP28335 的ADC采样模块，针对其里面的各种名词概念，现整理一下。
- 采样频率，也被称为采样速率。大家想想ADC的采样是需要由软件or外部引脚or ePWMx SOCA or ePWMxSOCB 触发的。只有当触发信号产生时，SEQ排序器才开始工作。那么两个触发信号之间的间隔就是采样时间，也即采样频率的倒数。
- 时钟频率，也即为ADCCLK。这是ADC模块工作的时钟。由HSPCLK经过ADCCLKPS 内核时钟分频器和CPS 内核时钟预分频位得到ADCCLK。注意：ADCCLK的最高频率不能超过25MHZ

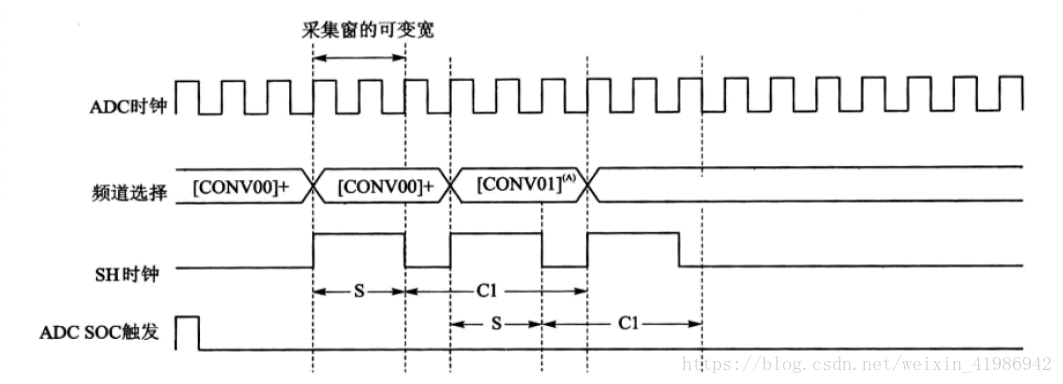

- 采样窗口，这个是当你对某个管脚采样时，采样电容的电压才能累积到采样电压。所以这里需要给一个足够大的时间窗口。一般不能小于7个ADCCLK
- 转换时间，一个序列转换完成的时间。这与转换原理：1.积分型A/D的转换 2.逐次比较型A/D转换 3.全并行/串并行A/D 有关。转换的时间不能大于采样时间，才能正确采样。
