概述

OpenCV身份证离线识别技术的主要技术就是通过OpenCV找到身份证号码区域，然后通过OCR进行数字识别该区域的截图即可得到身份证号码。本地ORC使用tess-two来完成，Tesseract是C++实现的OCR引擎，在Android中使用不是很方便，需要封装JavaAPI才能在Android平台中进行调用，然而tess-two已经帮我们做好了这些事情，通过集成tess-two就可以很方便的完成文字识别。

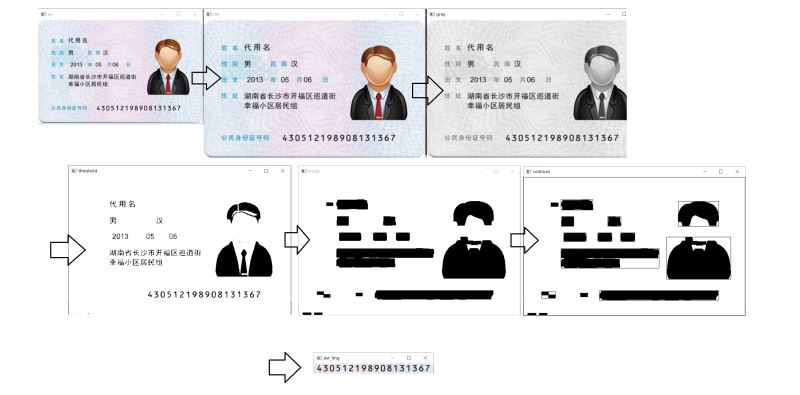

总体思路

图像的预处理

1、无损压缩

首先要处理的问题就是图片的大小不一样，因为每台设备的的像素或者说每个图片的大小本身都不一样，处理过程也会有所差异，所以首先解决的问题就是大小统一，先通过无损压缩把图片处理为大小一致的图像。根据经验值（或者说这是处理证件类的通用手法），先把图像处理为640×400的大小。

2、灰度化

现在大部分的彩色图像都是采用RGB颜色模式，处理图像的时候，要分别对RGB三种分量进行处理，实际上RGB并不能反映图像的形态特征，只是从光学的原理上进行颜色的调配。图像灰度化处理可以作为图像处理的预处理步骤，为之后的图像分割、图像识别和图像分析等上层操作做准备。

其实可以仔细想想，如果是处理一张RGB图像的话，一个像素点需要同时处理3个值，灰度化之后只需要处理一个值。如果是对比的话，一个RGB像素点就有256×256×256种可能，但是如果是对比灰度图的像素点，则只有256种可能，65536倍的速度提升，所以很多时候做其他图像处理之前，先转化为灰度图。

图像灰度化处理有分量法、最大值法、平均值法、加权平均法，其中用得较多的是加权平均法。由于人眼对绿色的敏感最高，对蓝色敏感最低，因此，按下式对RGB三分量进行加权平均能得到较合理的灰度图像:

3、图像二值化

通过以上对彩色图片进行灰度化以后，把获取到的灰度图像进行二值化处理。对于二值化，其目的是将目标用户背景分类，为后续车道的识别做准备。灰度图像二值化最常用的方法是阈值法，他利用图像中目标与背景的差异，把图像分别设置为两个不同的级别，选取一个合适的阈值，以确定某像素是目标还是背景，从而获得二值化的图像。比如以100为阈值对图像进行二值化操作：

f(i, j) = left{begin{array}{cc} 0, & (text { gray }< = 100)  255, & (text { gray }>100) end{array}right.

4、膨胀与腐蚀

膨胀与腐蚀属于图像处理中最基本的形态学运算，形态学操作就是基于形状的一系列图像处理操作。OpenCV为进行图像的形态学变换提供了快捷且方便的函数。主要用于噪声消除、分割出独立的图像元素、在图像中连接相邻的元素、寻找图像中的明显的极大值区域或极小值区域、求出图像的梯度。

简单理解，膨胀就是求局部最大值的操作。腐蚀就是求局部最小值的操作。在处理身份证的时候，我们希望把身份证号码等数字区域连接在一起，即在图像中连接相邻的元素，所以需要使用膨胀处理，就跟蒸馒头的酵母粉一样，可以是我们想要的元素膨胀并且黏合在一起。

5、轮廓检测与图像分割

通过图像的膨胀操作，身份证号码区域已经被连接在一起了，目前需要做的事情就是检测出该区域的轮廓，使用拉普拉斯算子可以完成这个操作，OpenCV内部也提供了findContours函数做轮廓检测。

那么如何分割出身份证号码区域呢？其实有一个非常简单的思路，由于身份证号码是一串不换行的数字，宽高比通常是大于9:1的，而且是位于最后一行的，如果有其他的部分的宽高比大于9:1但是却不是位于最后，那么也不能认为是身份证号码，只有坐标是最底部，而且宽高比满足大于9:1的条件才可以。

主要代码

VS2022 + OpenCV4.5.4

#include <iostream>
#include <opencv2/opencv.hpp>
#include <vector>

#define DEFAULT_CARD_WIDTH 640
#define DEFAULT_CARD_HEIGHT 400

#define FIX_IDCARD_SIZE Size(DEFAULT_CARD_WIDTH, DEFAULT_CARD_HEIGHT)

#define FIX_TEMPLATE_SIZE Size(153, 28)

using namespace std;
using namespace cv;

int main() {
    std::cout << "Hello, World!" << std::endl;
    Mat src = imread("src.png");
    imshow("src", src);

    //处理身份证
    Mat src_img = src;
    //1、无损压缩 640*400 （通用卡片类的处理方式）
    resize(src_img, src_img, FIX_IDCARD_SIZE);
    imshow("dst", src_img);

    Mat dst_img;
    //2、灰度化
    Mat dst;
    cvtColor(src_img, dst, COLOR_BGR2GRAY);
    imshow("gray", dst);

    //3、二值化（降噪）
    threshold(dst, dst, 100, 255, THRESH_BINARY);
    imshow("threshold", dst);

    // 4.1 腐蚀、膨胀
    Mat erodeElement = getStructuringElement(MORPH_RECT, Size(20, 10));
    erode(dst, dst, erodeElement);
    imshow("erode", dst);

    //4、轮廓检测，把所有的连续的闭包用矩形包起来
    /*
     * 一个矩形用两个点表示，contours就包含了很多矩形
     */
    vector<vector<Point>> contours;
    vector<Rect> rects;

    findContours(dst, contours, RETR_TREE, CHAIN_APPROX_SIMPLE, Point(0, 0));

    for (size_t i = 0; i < contours.size(); i++)
    {
        // 基于两点构建矩形
        Rect rect = boundingRect(contours.at(i));
        // 绘制矩形
        rectangle(dst, rect, Scalar(0, 0, 255));
        imshow("contours", dst);
        // 对符合条件的图片进行筛选，宽高比大于1：9的
        if(rect.width > rect.height*9)
        {
            cout << "找到了" << endl;
            rects.push_back(rect);
            rectangle(dst, rect, Scalar(0, 0, 255));

            // 还需要再次矫正
            //dst_img = src_img(rect);
        }
    }

    // imshow("dst_Img", dst_img);

    // 如果只找到了一个矩形，说明这个就是，如果多个就找出纵坐标最低的矩形
    if(rects.size() == 1)
    {
        Rect rect = rects.at(0);
        dst_img = src_img(rect);
    }else
    {
        int lowPoint = 0;
        Rect finalRect;

        for (size_t i = 0; i < rects.size(); ++i)
        {
            Rect rect = rects.at(i);
            Point p = rect.tl();
            if(rect.tl().y > lowPoint)
            {
                lowPoint = rect.tl().y;
                finalRect = rect;
            }
        }

        rectangle(dst, finalRect, Scalar(255, 255, 0));
        dst_img = src_img(finalRect);
    }


    imshow("dst_Img", dst_img);
    waitKey();
    return 0;
}

CMakeList.txt

cmake_minimum_required (VERSION 3.8)

project(opencv_idcard)

set(CMAKE_CXX_STANDARD 11)

add_executable (opencv_idcard "opencv_idcard.cpp" )

set(OpenCV_DIR "D:/develop/opencv-4.5.4/opencv-4.5.4-build")

find_package(OpenCV REQUIRED)

include_directories(${OpenCV_INCLUDE_DIRS})

target_link_libraries(opencv_idcard ${OpenCV_LIBS})
