OpenCV轮廓检测之boundingRect绘制矩形边框

198 阅读 0 评论 131 点赞

我是靠谱客的博主能干羽毛，最近开发中收集的这篇文章主要介绍OpenCV轮廓检测之boundingRect绘制矩形边框，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

函数原型

cv::Rect boundingRect( InputArray array );

参数说明

输入：InputArray类型的array，输入灰度图像或二维点集。

输出：Rect类型的矩形信息，包括矩形尺寸和位置。

测试代码

#include <iostream>
#include <time.h>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;

int main()
{
	cv::Mat src = imread("test.png",0);
	cv::Mat result = src.clone();
	cv::Mat th1;
	// 最大类间差法，也称大津算法
	threshold(result, th1, 0, 255, THRESH_OTSU);
	// 反相
	th1 = 255 - th1;
	// 确定连通区轮廓
	std::vector<std::vector<cv::Point> > contours;  // 创建轮廓容器
	std::vector<cv::Vec4i> 	hierarchy;
	cv::findContours(th1, contours, hierarchy, cv::RETR_EXTERNAL, cv::CHAIN_APPROX_NONE, cv::Point());
	// 遍历轮廓显示矩形框
	for (int i = 0; i < contours.size(); ++i)
	{
		cv::Rect rect = cv::boundingRect(cv::Mat(contours[i]));
		cv::rectangle(result, rect, Scalar(255), 1);
	}

	imshow("original", src);

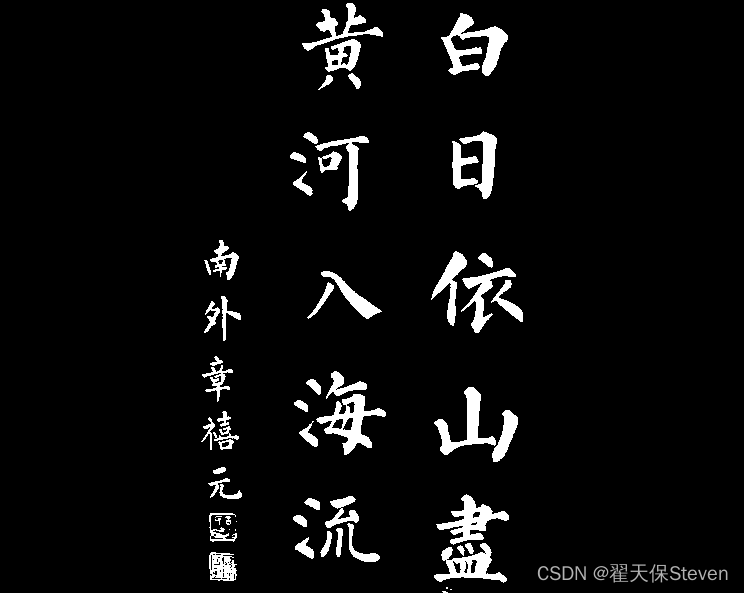

	imshow("thresh", th1);
	imshow("result", result);
	waitKey(0);

	return 0;
}

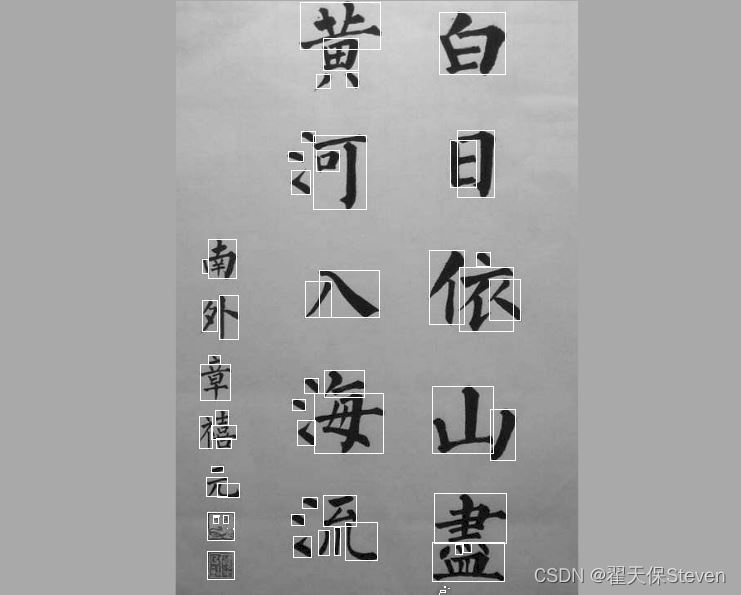

测试效果

补充

这个函数得到的矩形框都是方正的，还有一个函数minAreaRect也可以得到最小包围矩形框，那个是带倾斜角度的。

函数原型

cv::RotatedRect minAreaRect( InputArray points );

参数说明

输入：InputArray类型的points，输入灰度图像或二维点集。

输出：RotatedRect类型的旋转矩形信息，即矩形四角点位置。

测试代码

#include <iostream>
#include <time.h>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;

int main()
{
	cv::Mat src = imread("test.png",0);
	cv::Mat result = src.clone();
	cv::Mat th1;
	// 最大类间差法，也称大津算法
	threshold(result, th1, 0, 255, THRESH_OTSU);
	// 反相
	th1 = 255 - th1;
	// 确定连通区轮廓
	std::vector<std::vector<cv::Point> > contours;  // 创建轮廓容器
	std::vector<cv::Vec4i> 	hierarchy;
	cv::findContours(th1, contours, hierarchy, cv::RETR_EXTERNAL, cv::CHAIN_APPROX_NONE, cv::Point());
	// 遍历轮廓显示矩形框
	for (int i = 0; i < contours.size(); ++i)
	{
		cv::RotatedRect rotatedrect = cv::minAreaRect(cv::Mat(contours[i]));
		// 存储旋转矩形的四个点
		cv::Point2f ps[4];
		rotatedrect.points(ps);
		std::vector<std::vector<cv::Point>> tmpContours;    // 创建一个InputArrayOfArrays 类型的点集
		std::vector<cv::Point> contour;
		for (int i = 0; i != 4; ++i) {
			contour.emplace_back(cv::Point2i(ps[i]));
		}
		// 插入到轮廓容器中
		tmpContours.insert(tmpContours.end(), contour);
		// 绘制轮廓，也就是绘制旋转矩形
		drawContours(result, tmpContours, -1, Scalar(0), 1, 16);  // 填充mask
	}

	imshow("original", src);
	imshow("thresh", th1);
	imshow("result", result);
	waitKey(0);

	return 0;
}

测试效果：
