概述

modbus slave和modbus poll使用说明

1.使用环境:

win7/win10  32/64位系统
Virtual Serial Port Driver 9.0 虚拟com端口工具

2.说明:

最近项目开发使用到了modbus协议,由于刚接触这个协议,在使用第三方工具进行调试的时候使用到了modbus poll和modbus slave工具,以下是简单的使用记录,希望以后对需要者有所帮助。

3.modbus poll和modbus slave是一款实用的modbus开发和调试工具

可以非常方便的进行modbus调试,是非常有用的Modbus主机/从机模拟程序。我使用前安装了cvspd9.0虚拟com端口,因为有的电脑没有com端口工具或需要两台电脑联机调试。有了这个工具后就可以在一个电脑上虚拟出两个com端口,在一台电脑上进行调试。
下面是cvps9.0工具虚拟界面:

一次可以添加两个端口,我添加了com1和com2两个端口。

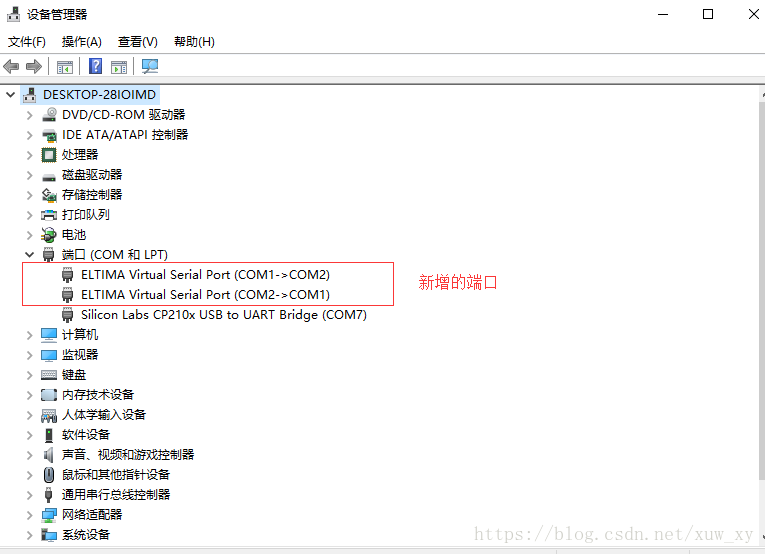

在电脑设备管理器->端口中查看是否新加了两个端口:



4.接下来打开已经安装的modbus poll和modbus slave软件

分别按“F8”或者点击setup->read/write(主机)/slave(从机)definition配置主从端的相关配置,如图:



以上配置的是10个寄存器从机设备ID为1但只读取前4个寄存器的数据,可根据自己的需要设置。

5. 接下来按分别按“F3”或者点击“connection”进行连接

注意修改连接界面的端口,主从机分别选择我们虚拟出来的com1和com2端口,因为我只用到了RTU模式,所以其他选项如波特率9600,比特位8,校验位1,无等价位等可以保持不变,然后点击确定进行连接,未连接成功窗口第二行会给出提示信息。



6.通讯开始

主机端显示:TX=11,Err=0,ID=1,F=03,SR=1000ms。意思是,发送11次命令,错误次数0,从机ID,功能号03,轮询间隔1000ms。

使用工具栏的”Communication Traffic”按钮,可以显示出当前发送命令和接受的数据,如下图:

 7.modbus slave、modbus poll和Virtual Serial Port Driver 9.0 虚拟端口工具安装包获取:

链接: https://pan.baidu.com/s/1GbjH13hQ2O3vnuoSev7OhQ

提取码: fgt9
