概述

1.结构体类型

C语言中的2种类型：原生类型和自定义类型，结构体类型是一种自定义类型。

2.结构体使用时先定义结构体类型再用类型定义变量

-> 结构体定义时需要先定义结构体类型，然后再用类型来定义变量。

-> 也可以在定义结构体类型的同时定义结构体变量。

// 定义类型
struct people
{
 char name[20];
 int age;
};

// 定义类型的同时定义变量。
struct student
{
 char name[20];
 int age;
}s1;

// 将类型struct student重命名为s1，s1是一个类型名，不是变量
typedef struct student
{
 char name[20];
 int age;
}s1;

3.从数组到结构体的进步之处

-> 结构体可以认为是从数组发展而来的。

-> 数组有2个明显的缺陷：第一个是定义时必须明确给出大小，且这个大小在以后不能再更改；第二个是数组要求所有的元素的类型必须一致。

-> 结构体是用来解决数组的第二个缺陷的，可以将结构体理解为一个其中元素类型可以不相同的数组。

4.结构体变量中的元素如何访问？

-> 数组中元素的访问方式：表面上有2种方式（数组下标方式和指针方式）；实质上都是指针方式访问。

-> 结构体变量中的元素访问方式：只有一种，用 . 或者->的方式来访问。

struct score
{
 int a;
 int b;
 int c;
};

struct myStruct
{
 int a;   // 4
 double b;  // 8
 char c;
};

int  main()
{
 struct myStruct s1;
 s1.a = 12;        // int *p = (int *)&s1; *p = 12;
 s1.b = 4.4;       // double *p = (double *)(&s1 + 4); *p = 4.4;
 s1.c = 'a';      // char *p = (char *)((int)&s1 + 12); *p = 'a';

 int a[3];  // 3个学生的成绩，数组方式
 score s;  // 3个学生的成绩，结构体的方式

 s.a = 12;  // 编译器在内部还是转成指针式访问 int *p = s; *(p+0) = 12;
 s.b = 44;  // int *p = s; *(p+1) = 44;
 s.c = 64;  // int *p = s; *(p+2) = 44;
}

5.结构体的对齐访问

什么是结构体对齐访问:

//定义一个结构体
struct s
{
 char c;   //     c实际占4字节，而不是1字节
 int b;   // 4
};

int main(void)
{
 struct s s1;
 s1.c = 't';
 s1.b = 12;

 char *p1 = (char *)(&s1);
 printf("*p1 = %c.n", *p1);   // t

 int *p2 = (int *)((int)&s1 + 1);
 printf("*p2 = %d.n", *p2);   // 201852036.得到一个奇怪的数字

 int *p3 = (int *)((int)&s1 + 4);
 printf("*p3 = %d.n", *p3);   // 12.


 printf("sizeof(struct s) = %d.n", sizeof(struct s)); 结果是8

 return 0;

}

6.结构体为何要对齐访问

-> 结构体中元素对齐访问主要原因是为了配合硬件，也就是说硬件本身有物理上的限制，如果对齐排布和访问会提高效率，否则会大大降低效率。

-> 对比对齐访问和不对齐访问：对齐访问牺牲了内存空间，换取了速度性能；而非对齐访问牺牲了访问速度性能，换取了内存空间的完全利用。

7.结构体对齐实例

struct mystruct1
{     // 1字节对齐     4字节对齐
    int a;   // 4   4
    char b;   // 1   2(1+1)
    short c;  // 2   2
};

int main()
{
 printf("sizeof(struct mystruct1) = %d.n", sizeof(struct mystruct1));       //   8
 return 0;
}

分析：首先是整个结构体，整个结构体变量4字节对齐是由编译器保证的，我们不用操心。第一个元素a，a的开始地址就是整个结构体的开始地址，所以自然是4字节对齐的。但是a的结束地址要由下一个元素说了算。第二个元素b，因为上一个元素a本身占4字节，本身就是对齐的。所以留给b的开始地址也是4字节对齐地址，所以b可以直接放。 b的起始地址定了后，结束地址不能定（因为可能需要填充），结束地址要看下一个元素来定。然后是第三个元素c，short类型需要2字节对齐（short类型元素必须放在类似0，2，4，8这样的地址处，不能放在1，3这样的奇数地址处），因此c不能紧挨着b来存放，解决方案是在b之后添加1 字节的填，然后再开始放c。c放完之后还没结束，当整个结构体的所有元素都对齐存放后，还没结束，因为整个结构体大小还要是4的整数倍。

typedef struct mystruct2
{					// 1字节对齐  	4字节对齐
    char a;			// 1			4(1+3)
    int b;			// 4			4
    short c;		// 2			4(2+2)
}MyS2;

int main()
{
	printf("sizeof(struct mystruct2) = %d.n", sizeof(struct mystruct2));   //12
	return 0;
}

struct mystruct1
{            //1字节对齐    4字节对齐
    int a;          // 4       4
    char b;          // 1       2(1+1)
    short c;         // 2       2
};

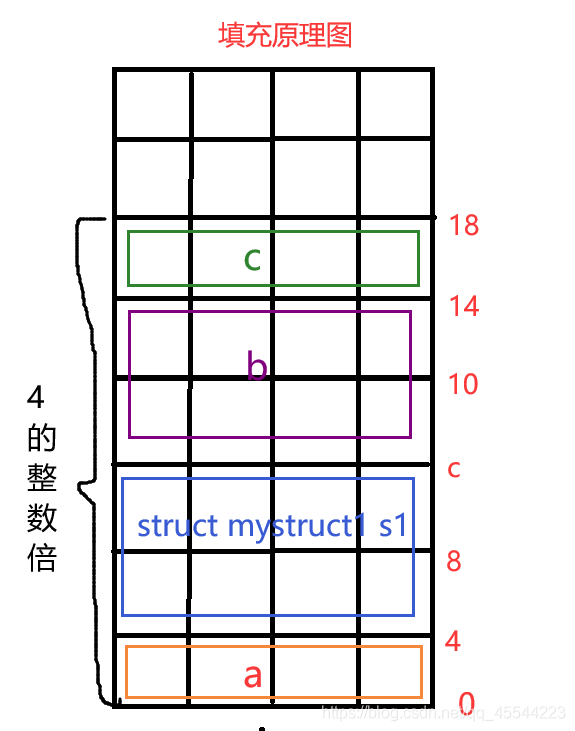

typedef struct myStruct5
{       // 1字节对齐    4字节对齐
    int a;     // 4   4
    struct mystruct1 s1; // 7   8
    double b;    // 8   8
    int c;     // 4   4
}MyS5;

int main()
{
 printf("sizeof(struct mystruct5) = %d.n", sizeof(MyS5));  //24
 return 0;
}

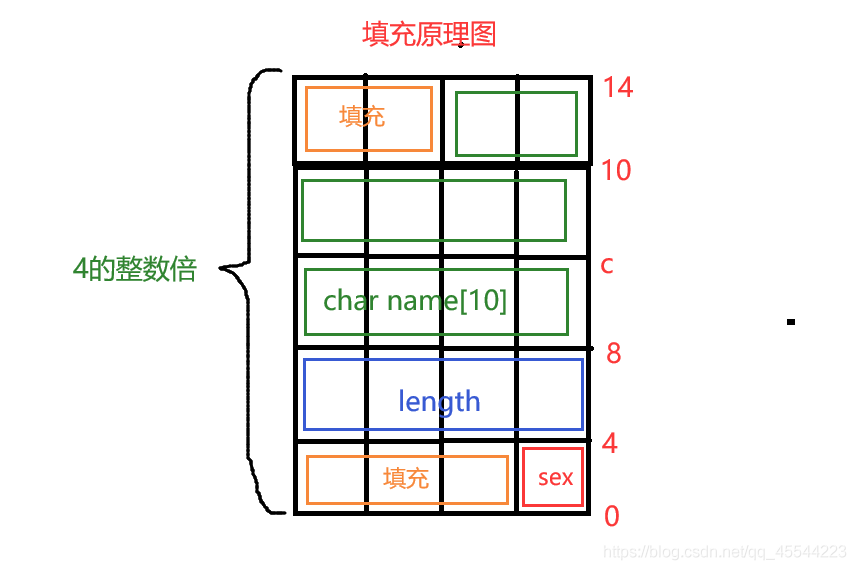

struct stu
{       // 1字节对齐     4字节对齐
 char sex;    // 1   4(1+3)
 int length;    // 4   4
 char name[10];   // 10   12(10+2)
};


int main()
{
 printf("sizeof(struct stu) = %d.n", sizeof(struct stu));  //20
 return 0;
}
