Qt图形图像开发之曲线图模块QCustomplot库生成静态、动态曲线详细教程图解

145 阅读 0 评论 96 点赞

我是靠谱客的博主典雅汽车，这篇文章主要介绍Qt图形图像开发之曲线图模块QCustomplot库生成静态、动态曲线详细教程图解，现在分享给大家，希望可以做个参考。

Qt曲线图模块QCustomPlot库介绍

QCustomPlot是一个小型的Qt画图标类，支持绘制静态曲线、动态曲线、多重坐标曲线，柱状图，蜡烛图等。只需要在项目中加入头文件qcustomplot.h和qcustomplot.cpp文件，然后使一个widget提升为QCustomPlot类，即可使用。

QCustomPlot官网：

http://www.qcustomplot.com/

QCustomPlot下载地址：

http://www.qcustomplot.com/index.php/download

QCustomPlot帮助文件

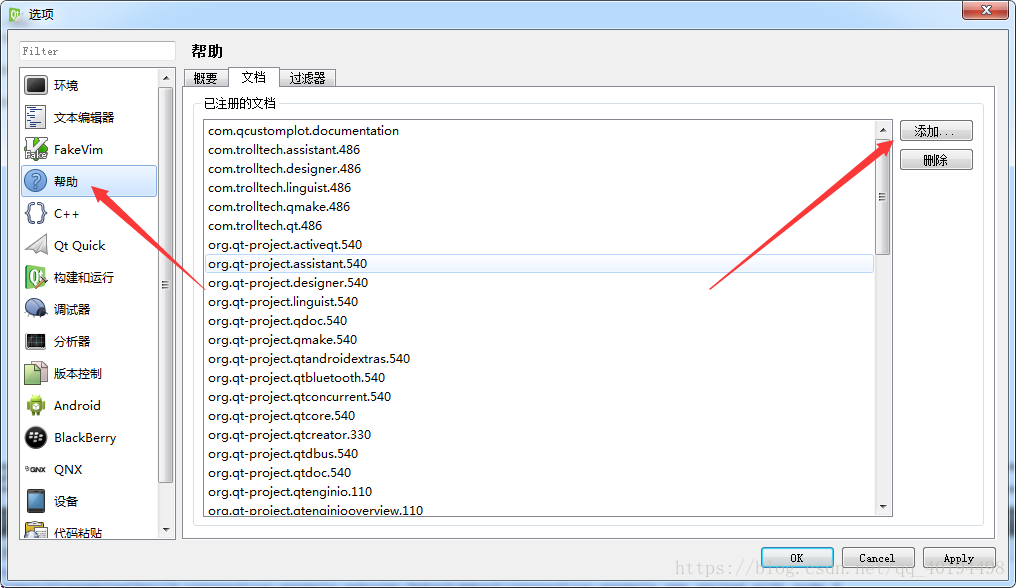

QCustomPlot源码包中，有QCustomPlot帮助文件，将其添加进Qt帮助文件，如图，点击添加按钮，在下载的QCustomPlot源码包中找到qch为后缀的文件进行添加。

Qt曲线图模块QCustomPlot库简单例子详解

1.建立Qt工程，将下载的QCustomPlot源码中的qcustomplot.h和qcustomplot.cpp文件复制到项目所在文件夹，如图

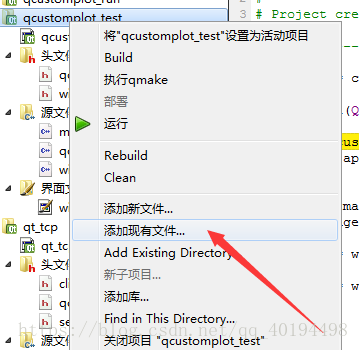

2.QtCreater中，右键项目，添加现有文件，如图，选择qcustomplot.h和qcustomplot.cpp添加：

3.在UI界面拖入一个widget，如图

4.UI界面右键widget，点击提升为，选择全局包含，如图

这里强调一下：Qt提升控件时，通常提升的类名称中，每个单词的首字母必须大写【与Qt控件命名规则保持一致，各种第三方控件都采用这种命名格式】，否则无法识别，如这里必须写成QCustomPlot而不能写成Qcustomplot或qcustomplot

另一种简单方法是将被提升类的名称直接复制过来粘贴。

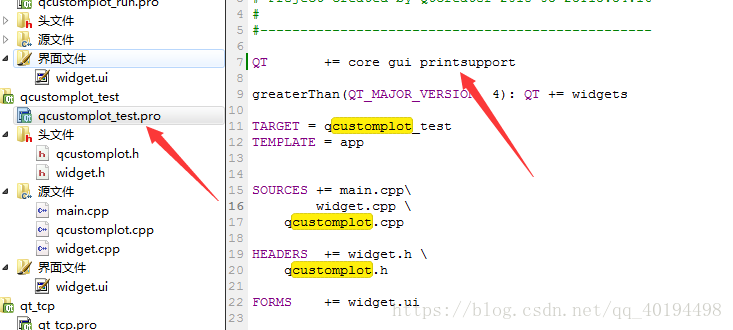

5.选择项目的.pro文件，添加printsupport，如图，QCustomPlot包含了一些打印的东西，如果没有这一步，程序会报错

6.最后一步，编写代码：

头文件：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>
#include "qcustomplot.h"
namespace Ui {
class Widget;
}

class Widget : public QWidget
{
  Q_OBJECT

public:
  explicit Widget(QWidget *parent = 0);
  ~Widget();

private:
  Ui::Widget *ui;
};

#endif // WIDGET_H

cpp文件：

复制代码

#include "widget.h"
#include "ui_widget.h"
#include <QVector>
Widget::Widget(QWidget *parent) :
  QWidget(parent),
  ui(new Ui::Widget)
{
  ui->setupUi(this);
    //设定背景为黑色
    //ui->widget->setBackground(QBrush(Qt::black));
    //设定右上角图形标注可见
    ui->widget->legend->setVisible(true);
    //设定右上角图形标注的字体
    ui->widget->legend->setFont(QFont("Helvetica", 9));
    QVector<double> x(101),y(101);
      //图形为y=x^3
      for(int i=0;i<101;i++)
      {
        x[i] = i/5.0-10;
        y[i] = x[i]*x[i]*x[i];//qPow(x[i],3)
      }
      //添加图形
      ui->widget->addGraph();
      //设置画笔
      ui->widget->graph(0)->setPen(QPen(Qt::blue));
      //设置画刷,曲线和X轴围成面积的颜色
       ui->widget->graph(0)->setBrush(QBrush(QColor(255,255,0)));
      //设置右上角图形标注名称
      ui->widget->graph(0)->setName("曲线");
      //传入数据，setData的两个参数类型为double
      ui->widget->graph(0)->setData(x,y);

QVector<double> temp(20);
      QVector<double> temp1(20);
      //图形为y = 100*x;
      for(int i=0;i<20;i++)
      {
        temp[i] = i;
        temp1[i] = 10*i+10;
      }
      //添加图形
      ui->widget->addGraph();
      //设置画笔
      ui->widget->graph(1)->setPen(QPen(Qt::red));
      //设置画刷,曲线和X轴围成面积的颜色
      //ui->widget->graph(1)->setBrush(QBrush(QColor(0,255,0)));
      //传入数据
      ui->widget->graph(1)->setData(temp,temp1);

/*-------------------------------------------*/
      //画动态曲线时，传入数据采用addData，通过定时器多次调用，并在之后调用ui->widget->replot();
      //动态曲线可以通过另一种设置坐标的方法解决坐标问题：
      //setRange ( double position, double size, Qt::AlignmentFlag alignment )
      //参数分别为：原点，偏移量，对其方式，有兴趣的读者可自行尝试，欢迎垂询
      /*-------------------------------------------*/

//设置右上角图形标注名称
      ui->widget->graph(1)->setName("直线");
      //设置X轴文字标注
      ui->widget->xAxis->setLabel("time");
      //设置Y轴文字标注
      ui->widget->yAxis->setLabel("temp/shidu");
      //设置X轴坐标范围
      ui->widget->xAxis->setRange(-20,20);
      //设置Y轴坐标范围
      ui->widget->yAxis->setRange(-1100,1100);
      //在坐标轴右侧和上方画线，和X/Y轴一起形成一个矩形
      ui->widget->axisRect()->setupFullAxesBox();
}

Widget::~Widget()
{
  delete ui;
}
