概述

前言

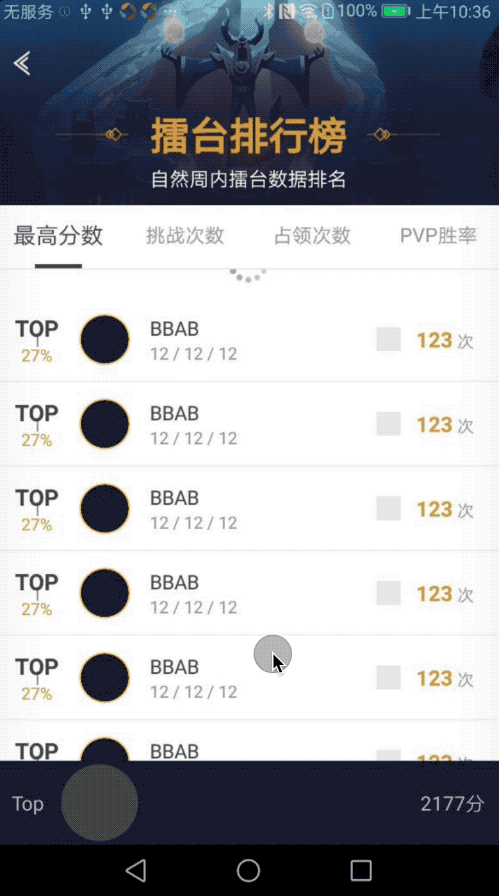

大家在做APP开发的过程中，有很多时候，我们需要实现类似于下面这种沉浸式的体验。

沉浸式体验

一开始接触的时候，似乎大家都会觉这种体验实现起来，会比较困难。难点在于:

头部的背景图在推上去的过程中，慢慢的变得不可见了，整个区域的颜色变成的暗黑色，然后标题出现了。
StatusBar变的透明，且空间可以被利用起来，看我们的图片就顶到了顶了。
我们的viewpager推到actionbar的下方的时候，就固定在了actionbar的下方，不能在往上面推了。
底部有一个控件，随着列表的向上滑动，它退出视角范围，以便于给出更多的空间来展示列表，其实整个沉浸式体验都是为了给列表留出更多的空间来展示。

好，总结起来以上就是我们的问题，也是需要解决的，一个一个解决了，这种需求也就实现了，那么，我们如何去一步一步来解决以上的问题呢？

1、头部背景和标题的渐隐渐现

首先，我们来分析第一个问题，头部的背景图在推上去的过程中，慢慢的变得不可见了，这种听起来好像是某种collapse，因此，很容易让人想到CollapsingToolbarLayout，如果你想要比较容易的了解CollapsingToolbarLayout

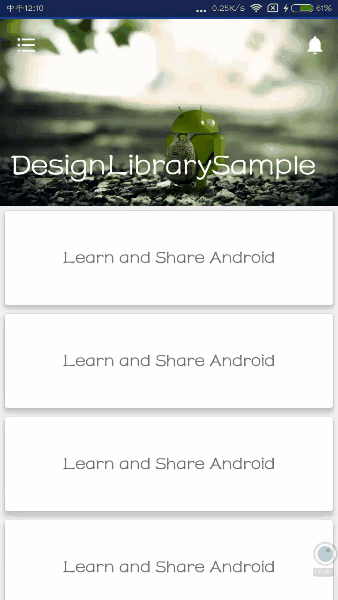

应用，建议看这位兄台的文章，他给也给了一个动画，比较详细的介绍了这个的应用，例如：

CollapsingToolbarLayout

对于里面的用法，我这里不作讲解了，但是如果你不了解这个布局的应用，我强烈建议你好好了解一下，才能继续下面走，只是想说明一下，走到这里，你有一个坑需要去填，那就是我们的标题动画可以不是这样的，而且，还是标题还是居中的，注意，这里的实现，标题不是居中的，是靠左的，这本来是Android设计规范，但是设计师偏偏不买Android规范的账，因此，我们必须躺过这个坑，然后，从Stack Overflow上了解到一个issue：

<android.support.v7.widget.Toolbar
 android:id="@+id/toolbar_top"
 android:layout_height="wrap_content"
 android:layout_width="match_parent"
 android:minHeight="?attr/actionBarSize"
 android:background="@color/action_bar_bkgnd"
 app:theme="@style/ToolBarTheme" >


 <TextView
 android:layout_width="wrap_content"
 android:layout_height="wrap_content"
 android:text="Toolbar Title"
 android:layout_gravity="center"
 android:id="@+id/toolbar_title" />


</android.support.v7.widget.Toolbar>

假设，这个方式是可行的，那么要解决居中的问题后，把返回按钮改为我们的按钮样式，然后，在耍点小诡计，让title开始是透明的，并且改变返回按钮的图片：

collapsingToolbarLayout.setCollapsedTitleTextColor(Color.WHITE);
//collapsingToolbarLayout.setExpandedTitleColor(Color.WHITE);
collapsingToolbarLayout.setExpandedTitleColor(Color.TRANSPARENT);

然而，假设，始终只是一个假设，实际上，这个假设不成立，我在尝试的时候，发现Toolbar中的TextView根本就不能使用android:layout_gravity="center"这种属性好吧，即使强行加上，效果也是靠左的。

那么，如何做，我的解决方式是这样的

<android.support.design.widget.AppBarLayout
 android:id="@+id/appbarlayout"
 android:layout_width="match_parent"
 android:layout_height="wrap_content"
 app:elevation="0dp">

 <android.support.design.widget.CollapsingToolbarLayout
 android:id="@+id/collapsing_tool_bar"
 android:layout_width="match_parent"
 android:layout_height="wrap_content"
 app:contentScrim="@color/b_G6"
 app:expandedTitleMarginEnd="10dp"
 app:expandedTitleMarginStart="10dp"
 app:layout_scrollFlags="scroll|exitUntilCollapsed|snap">

 <android.support.constraint.ConstraintLayout
  android:layout_width="match_parent"
  android:layout_height="match_parent">

  <ImageView
  android:id="@+id/igame_arena_rank_class_header_bg"
  android:layout_width="match_parent"
  android:layout_height="0dp"
  android:scaleType="centerCrop"
  android:src="@drawable/bg_arena_rank_class"
  app:layout_constraintDimensionRatio="375:156" />
  .........

 </android.support.constraint.ConstraintLayout>

 <android.support.v7.widget.Toolbar
  android:id="@+id/common_index_activity_tb_title"
  android:layout_width="match_parent"
  android:layout_height="wrap_content"
  android:minHeight="?android:attr/actionBarSize"
  android:visibility="visible"
  app:contentInsetLeft="0dp"
  app:contentInsetStart="0dp"
  app:layout_collapseMode="pin">

  <include
  layout="@layout/igame_common_tool_bar"
  android:layout_width="match_parent"
  android:layout_height="wrap_content"
  android:layout_gravity="center" />
 </android.support.v7.widget.Toolbar>


 </android.support.design.widget.CollapsingToolbarLayout>

 </android.support.design.widget.AppBarLayout>

然后，include里面的布局是这样的

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
 xmlns:tools="http://schemas.android.com/tools"
 android:layout_width="match_parent"
 android:layout_height="wrap_content"
 android:orientation="vertical">

//*****请注意这个View*******///
 <View
 android:id="@+id/common_index_activity_view_status_bar"
 android:layout_width="match_parent"
 android:layout_height="0dp" />

 <RelativeLayout
 android:layout_width="match_parent"
 android:layout_height="50dp">

 <TextView
 android:id="@+id/tv_toolbar_bg"
 android:layout_width="match_parent"
 android:layout_height="50dp"
 android:layout_centerInParent="true"
 tools:background="@color/b_G6" />

 <TextView
 android:id="@+id/common_index_header_tv_title"
 android:layout_width="wrap_content"
 android:layout_height="wrap_content"
 android:layout_centerInParent="true"
 android:gravity="center"
 android:textColor="@color/b_G99"
 android:textSize="@dimen/igame_textsize_xl"
 tools:text="这里是标题" />


 <RelativeLayout
 android:id="@+id/common_index_header_rl_back"
 android:layout_width="48dp"
 android:layout_height="48dp"
 android:layout_centerVertical="true"
 android:layout_gravity="center_vertical"
 android:visibility="visible">

 <ImageView
 android:layout_width="match_parent"
 android:layout_height="match_parent"
 android:layout_centerInParent="true"
 android:contentDescription="@string/image_desc"
 android:scaleType="centerInside"
 android:src="@drawable/igame_actionbar_arrow_left" />
 </RelativeLayout>

 </RelativeLayout>
</LinearLayout>

效果就是这样

当然，这时候，标题是需要你自己设置渐隐渐现的。那么，我们依据什么呢？

appBarLayout.addOnOffsetChangedListener(new AppBarLayout.OnOffsetChangedListener() {
 @Override
 public void onOffsetChanged(AppBarLayout appBarLayout, int verticalOffset) {
 mTitle.setAlpha(-verticalOffset * 1.0f / appBarLayout.getTotalScrollRange());
 }
 });

依据的就是对appBarLayout的监听。

2、将statusBar变为透明，且利用他的空间来放我们的布局内容。

 /**
 * 使状态栏透明,并覆盖状态栏，对API大于19的显示正常，但小于的界面扩充到状态栏，但状态栏不为透明
 */
 @TargetApi(Build.VERSION_CODES.KITKAT)
 public static void transparentAndCoverStatusBar(Activity activity) {
 //FLAG_LAYOUT_NO_LIMITS这个千万别用，带虚拟按键的机型会有特别多问题

// //FLAG_TRANSLUCENT_STATUS要求API大于19
// activity.getWindow().addFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS);
// activity.getWindow().addFlags(WindowManager.LayoutParams.FLAG_LAYOUT_IN_SCREEN);
// //FLAG_LAYOUT_NO_LIMITS对API没有要求
// activity.getWindow().addFlags(WindowManager.LayoutParams.FLAG_LAYOUT_NO_LIMITS);

 if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) {
 Window window = activity.getWindow();
 window.clearFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS);
 window.getDecorView().setSystemUiVisibility(View.SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN
  | View.SYSTEM_UI_FLAG_LAYOUT_STABLE);
 window.addFlags(WindowManager.LayoutParams.FLAG_DRAWS_SYSTEM_BAR_BACKGROUNDS);
 window.setStatusBarColor(Color.TRANSPARENT);
 window.setNavigationBarColor(Resources.getSystem().getColor(android.R.color.background_dark));
 } else if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
 Window window = activity.getWindow();
 window.setFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS,
  WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS);
 }
 }

这里是在网上找的一个方法，直接调用即可，但是API需要大于19，相信目前基本上都满足吧。请注意，我的AppBarLayout中并没有这个属性

android:fitsSystemWindows="true"

如果你加了这个属性，嘿嘿，statusbar虽然空间可以利用，但是有一个你挥之不去的颜色覆盖在上面，

然后,你还记得上面那个布局中

//*****请注意这个View*******///
 <View
 android:id="@+id/common_index_activity_view_status_bar"
 android:layout_width="match_parent"
 android:layout_height="0dp" />

这个作用可大了，就是为了对status_bar原始空间做偏移的，在代码中，需要动态的改变这个View的高度为statusBar的高度，怎么获取：

/**
 * 获取状态栏高度
 *
 * @param context context
 * @return 状态栏高度
 */
 public static int getStatusBarHeight(Context context) {
 // 获得状态栏高度
 int resourceId = context.getResources().getIdentifier("status_bar_height", "dimen", "android");
 return context.getResources().getDimensionPixelSize(resourceId);
 }

完了之后，还需要设置我们自己塞进去的那个toolbar的高度为toolbar的高度加上StatusBar的高度。

3、ViewPager推到actionbar下面就不让在推了

这个其实需要你CollapsingToolbarLayout里面有一个子view是要使用pin模式的，那么这个子view是谁，显然就是那个toolbar了

<android.support.v7.widget.Toolbar
   android:id="@+id/common_index_activity_tb_title"
   android:layout_width="match_parent"
   android:layout_height="wrap_content"
   android:minHeight="?android:attr/actionBarSize"
   android:visibility="visible"
   app:contentInsetLeft="0dp"
   app:contentInsetStart="0dp"
   app:layout_collapseMode="pin">

   <include
   layout="@layout/igame_common_tool_bar"
   android:layout_width="match_parent"
   android:layout_height="wrap_content"
   android:layout_gravity="center" />
  </android.support.v7.widget.Toolbar>

4、底部控件随着列表的滑动渐渐隐藏

可以看到，底部的控件是覆盖在列表上的，列表向上滑动的时候，把他隐藏，就可以空出更多的控件看列表。那么，如何做呢？

既然，我们是包裹在CoordinatorLayout中，那么，显然，最好的方式是使用layout_behavior了，我这里实现了一个BottomBehavior：

public class BottomBehavior extends CoordinatorLayout.Behavior {
 private int id;
 private float bottomPadding;
 private int screenWidth;
 private float designWidth = 375.0f;//设计视图的宽度，通常是375dp，

 public BottomBehavior() {
 super();
 }

 public BottomBehavior(Context context, AttributeSet attrs) {
 super(context, attrs);
 screenWidth = getScreenWidth(context);
 TypedArray typedArray = context.getResources().obtainAttributes(attrs, R.styleable.BottomBehavior);
 id = typedArray.getResourceId(R.styleable.BottomBehavior_anchor_id, -1);
 bottomPadding = typedArray.getFloat(R.styleable.BottomBehavior_bottom_padding, 0f);
 typedArray.recycle();
 }

 @Override
 public void onAttachedToLayoutParams(@NonNull CoordinatorLayout.LayoutParams params) {
 params.dodgeInsetEdges = Gravity.BOTTOM;
 }

 @Override
 public boolean onDependentViewChanged(CoordinatorLayout parent, View child, View dependency) {
 return dependency.getId() == id;
 }

 @Override
 public boolean layoutDependsOn(CoordinatorLayout parent, View child, View dependency) {
 child.setTranslationY(-(dependency.getTop() - (screenWidth * bottomPadding / designWidth)));
 Log.e("BottomBehavior", "layoutDependsOn() called with: parent = [" + dependency.getTop());
 return true;
 }


 public static int getScreenWidth(Context context) {
 WindowManager wm = (WindowManager) context.getSystemService(Context.WINDOW_SERVICE);
 Display display = null;
 if (wm != null) {
  display = wm.getDefaultDisplay();
  Point size = new Point();
  display.getSize(size);
  int width = size.x;
//  int height = size.y;
  return width;
 }
 return 0;
 }
}

这个里面有两个自定义属性，id，bottomPadding，id表示基于哪个控件的相对位置改变，我这打算基于viewpager

这个控件，看源码可以知道，只有当onDependentViewChanged返回ture时，layoutDependsOn才会被回调。bottomPadding是表示一个初始的偏移，因为viewpager本身不是顶在屏幕顶端的（开始被图片占据了一部分控件），因此，需要扣除这部分占有。

同理，加入让你实现一个悬浮在左侧，右侧，滑动隐藏，停止显示的，也都可以参考类似Behavior的方式，减少代码耦合。

总结

最后整个布局是这样子的

<?xml version="1.0" encoding="utf-8"?>
<com.tencent.igame.view.common.widget.IGameRefreshLayout xmlns:android="http://schemas.android.com/apk/res/android"
 xmlns:app="http://schemas.android.com/apk/res-auto"
 android:id="@+id/igame_competition_detail_fragment_refresh"
 android:layout_width="match_parent"
 android:layout_height="match_parent">

 <android.support.design.widget.CoordinatorLayout
 android:layout_width="match_parent"
 android:layout_height="match_parent">

 <android.support.design.widget.AppBarLayout
  android:id="@+id/appbarlayout"
  android:layout_width="match_parent"
  android:layout_height="wrap_content"
  app:elevation="0dp">

  <android.support.design.widget.CollapsingToolbarLayout
  android:id="@+id/collapsing_tool_bar"
  android:layout_width="match_parent"
  android:layout_height="wrap_content"
  app:contentScrim="@color/b_G6"
  app:expandedTitleMarginEnd="10dp"
  app:expandedTitleMarginStart="10dp"
  app:layout_scrollFlags="scroll|exitUntilCollapsed|snap">

  <android.support.constraint.ConstraintLayout
   android:layout_width="match_parent"
   android:layout_height="match_parent">

   <ImageView
   android:id="@+id/igame_arena_rank_class_header_bg"
   android:layout_width="match_parent"
   android:layout_height="0dp"
   android:scaleType="centerCrop"
   android:src="@drawable/bg_arena_rank_class"
   app:layout_constraintDimensionRatio="375:156" />
   ............

  </android.support.constraint.ConstraintLayout>

  <android.support.v7.widget.Toolbar
   android:id="@+id/common_index_activity_tb_title"
   android:layout_width="match_parent"
   android:layout_height="wrap_content"
   android:minHeight="?android:attr/actionBarSize"
   android:visibility="visible"
   app:contentInsetLeft="0dp"
   app:contentInsetStart="0dp"
   app:layout_collapseMode="pin">

   <include
   layout="@layout/igame_common_tool_bar"
   android:layout_width="match_parent"
   android:layout_height="wrap_content"
   android:layout_gravity="center" />
  </android.support.v7.widget.Toolbar>


  </android.support.design.widget.CollapsingToolbarLayout>

 </android.support.design.widget.AppBarLayout>

 <com.tencent.igame.widget.viewpager.IgameViewPager
  android:id="@+id/igame_arena_rank_class_vp_content"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  app:layout_behavior="@string/appbar_scrolling_view_behavior" />

 <android.support.constraint.ConstraintLayout
  android:layout_width="match_parent"
  android:layout_height="60dp"
  android:layout_gravity="bottom"
  android:background="@color/b_G6"
  android:paddingLeft="12dp"
  android:paddingRight="12dp"
  app:anchor_id="@+id/igame_arena_rank_class_vp_content"
  app:bottom_padding="156.0"
  app:layout_behavior="com.tencent.igame.common.widget.BottomBehavior">
..........底部布局

 </android.support.constraint.ConstraintLayout>

 </android.support.design.widget.CoordinatorLayout>

</com.tencent.igame.view.common.widget.IGameRefreshLayout>

注：IGameRefreshLayout实际上就是封装的PullToRefreshView，IgameViewPager是我们封装的Viewpager，减少每次写Viewpager的套路代码。

按照这个框架来，相信你很容易写出这个样子的布局。

总结

以上就是这篇文章的全部内容了，希望本文的内容对大家的学习或者工作具有一定的参考学习价值，如果有疑问大家可以留言交流，谢谢大家对靠谱客的支持。
