概述

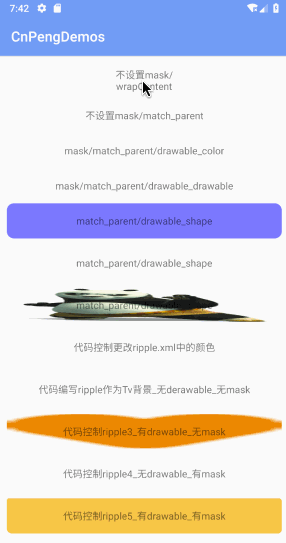

一、效果图

二、RippleDrawable基本概念介绍

（1）、RippleDrawable

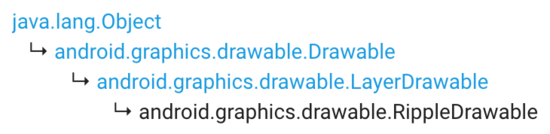

RippleDrawable可以实现上面效果图中的水波纹效果，它是在API 21 中添加的，所以，低于21的版本中不可使用。它的继承关系如下：

根据上面的继承关系，我们可知，我们可以用它来做背景；RippleDrawable是有层级的——LayerDrawable的特性。

（2）、xml属性

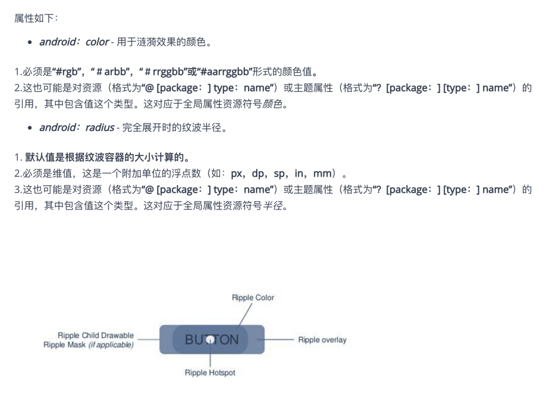

RippleDrawable在xml中对应的是 <ripple></ripple>,它只有两个属性——color、radius。具体可参考下图：

（3）、ripple的特性

A touch feedback drawable may contain multiple child layers, including a special mask layer that is not drawn to the screen. A single layer may be set as the mask from XML by specifying its android:id value as [R.id.mask](https://developer.android.com/reference/android/R.id.html#mask) . At run time, a single layer may be set as the mask using setId(..., android.R.id.mask) or an existing mask layer may be replaced using setDrawableByLayerId(android.R.id.mask, ...) .

ripple可以对触摸事件作出相应的反馈，它可以包含多个item。

其中id 为 mask 的item 在初始化界面时不会直接绘制出来，而是在发生触摸之后才会绘制。

mask 直译过来有遮罩的意思，它会限定水波纹的范围。

如果我们需要将 ripple 中的某个item设置为 mask , 在xml 中，直接为该item设置id属性即可—— android:id="@android:id/mask" ; 在Java代码中如果想替换现有的mask，可以通过 RippleDrawable中的 setDrawableByLayerId(android.R.id.mask, newDrawable) 来实现。

没有指定mask ，并且也没有指定radius 时，会以控件宽高中的较大值为直径绘制水波纹，这样就必然会超出控件的范围，所以，这种效果也叫做无界水波纹效果。

指定mask 后，id 为 mask 的item 中指定的drawable 可以限定水波纹的范围。

三、代码示例：

(1)、xml 中定义 ripple

下列代码依次对应效果图中的前6个。

ripple_1.xml

<?xml version="1.0" encoding="utf-8"?>

<!--只有一个 ripple 节点-->
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:color="@color/colorAccent"
  tools:targetApi="lollipop">

</ripple>

ripple_2.xml

<?xml version="1.0" encoding="utf-8"?>
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:color="@color/colorAccent"
  tools:targetApi="lollipop">

  <!--为drawable 赋一个color 值，是不生效的-->
  <item
    android:id="@android:id/mask"
    android:drawable="@color/blue" />
</ripple>

ripple_3.xml

<?xml version="1.0" encoding="utf-8"?>
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:color="@color/colorAccent"
  tools:targetApi="lollipop">

  <!--这里使用drawable时，并不是所有drawable都生效。需要带有透明边框.否则，图片不生效。而且，绘制出来之后会更改掉原图的色彩信息，
  图片的颜色值会变为 ripple 节点中的 color 值；ripple 只会在该图片区域内有效；图片会被拉伸-->
  <item
    android:id="@android:id/mask"
    android:drawable="@drawable/act_attentioned" />
  <!--android:drawable="@drawable/square_team_selected"/>-->
</ripple>

ripple_4.xml

<?xml version="1.0" encoding="utf-8"?>

<!--以此作为 backGround时，控件初始时使用 item 作为bg ; 按压时会有一个色值渐变效果，按住不松时会显示 ripple 和 item 中颜色的混合值；
松手的瞬间会显示 ripple 中色值，然后再渐变为item中的色值-->
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:color="@color/colorAccent"
  tools:targetApi="lollipop">

  <item>
    <shape android:shape="rectangle">
      <solid android:color="@color/blue" />
      <corners android:radius="@dimen/dp10" />
    </shape>
  </item>

</ripple>

ripple_5.xml

<?xml version="1.0" encoding="utf-8"?>

<!--以此作为 backGround时，控件没有默认背景色；生效的只有ripple中的色值；此时，item 只要控制ripple 的范围-->
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:color="@color/colorAccent"
  tools:targetApi="lollipop">

  <item android:id="@android:id/mask">
    <shape android:shape="rectangle">
      <solid android:color="@color/blue" />
      <corners android:radius="@dimen/dp10" />
    </shape>
  </item>

</ripple>

ripple_6.xml

<?xml version="1.0" encoding="utf-8"?>

<!--相当于 ripple 和 selector 的叠加-->
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:color="@color/colorAccent"
  tools:targetApi="lollipop">

  <item>
    <selector>
      <item
        android:drawable="@drawable/daomeixiong"
        android:state_pressed="true" />

      <item android:drawable="@drawable/gongfuxiongmao" />
    </selector>
  </item>
</ripple>

(2)、java代码中定义ripple

下列代码依次对应效果图中的后五个

/**
 * 作者：CnPeng
 * 时间：2018/8/8
 * 功用：Ripple使用示例
 * 其他：
 */
public class RippleDrawableActivity extends AppCompatActivity {
  ActivityRippleBinding mBinding;

  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)
  @Override
  protected void onCreate(@Nullable Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    mBinding = DataBindingUtil.setContentView(this, R.layout.activity_ripple);

    initTv1RippleBG(R.color.f9cf87);
    initTv2RippleBG();
    initTv3RippleBG();
    initTv4RippleBG();
    initTv5RippleBG();
  }

  /**
   * 作者：CnPeng
   * 时间：2018/8/8 下午3:37
   * 功用：xml中已经设置背景为 ripple_1.xml 为背景，此处是更改ripple_1中的颜色
   * 说明：
   */
  @SuppressLint("ClickableViewAccessibility")
  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)
  public void initTv1RippleBG(final int colorResId) {
    final RippleDrawable rippleDrawable = (RippleDrawable) mBinding.tvRippleBg1.getBackground();
    mBinding.tvRippleBg1.setOnTouchListener(new View.OnTouchListener() {
      @RequiresApi(api = Build.VERSION_CODES.M)
      @Override
      public boolean onTouch(View v, MotionEvent event) {
        rippleDrawable.setHotspot(event.getX(), event.getY());
        //如果radius小于控件的宽高中的大值，则，触摸超出radius的部分时，也只会在控件中心位置为起点以radius为半径绘制ripple
        rippleDrawable.setRadius(200);
        rippleDrawable.setColor(ColorStateList.valueOf(getResources().getColor(colorResId)));
        return false;
      }
    });
  }

  /**
   * 作者：CnPeng
   * 时间：2018/8/8 下午12:02
   * 功用：以代码的方式构建rippleDrawable为背景——没有设置mask
   * 说明：http://www.tothenew.com/blog/ripple-effect-in-android/
   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable
   */
  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)
  private void initTv2RippleBG() {

    int[][] stateList = new int[][]{
        new int[]{android.R.attr.state_pressed},
        new int[]{android.R.attr.state_focused},
        new int[]{android.R.attr.state_activated},
        new int[]{}
    };

    //深蓝
    int normalColor = Color.parseColor("#303F9F");
    //玫瑰红
    int pressedColor = Color.parseColor("#FF4081");
    int[] stateColorList = new int[]{
        pressedColor,
        pressedColor,
        pressedColor,
        normalColor
    };
    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);

    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, null, null);
    mBinding.tvRippleBg2.setBackground(rippleDrawable);
  }

  /**
   * 作者：CnPeng
   * 时间：2018/8/8 下午12:02
   * 功用：以代码的方式构建rippleDrawable为背景——有drawable,但不设置mask
   * 说明：http://www.tothenew.com/blog/ripple-effect-in-android/
   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable
   */
  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)
  private void initTv3RippleBG() {

    int[][] stateList = new int[][]{
        new int[]{android.R.attr.state_pressed},
        new int[]{android.R.attr.state_focused},
        new int[]{android.R.attr.state_activated},
        new int[]{}
    };

    //深蓝
    int normalColor = Color.parseColor("#303F9F");
    //玫瑰红
    int pressedColor = Color.parseColor("#FF4081");
    int[] stateColorList = new int[]{
        pressedColor,
        pressedColor,
        pressedColor,
        normalColor
    };
    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);

    Drawable drawable = getResources().getDrawable(R.drawable.act_attentioned);
    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, drawable, null);
    mBinding.tvRippleBg3.setBackground(rippleDrawable);
  }

  /**
   * 作者：CnPeng
   * 时间：2018/8/8 下午12:02
   * 功用：以代码的方式构建rippleDrawable为背景——无drawable,设置mask
   * 说明：http://www.tothenew.com/blog/ripple-effect-in-android/
   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable
   */
  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)
  private void initTv4RippleBG() {

    int[][] stateList = new int[][]{
        new int[]{android.R.attr.state_pressed},
        new int[]{android.R.attr.state_focused},
        new int[]{android.R.attr.state_activated},
        new int[]{}
    };

    //深蓝
    int normalColor = Color.parseColor("#303F9F");
    //玫瑰红
    int pressedColor = Color.parseColor("#FF4081");
    int[] stateColorList = new int[]{
        pressedColor,
        pressedColor,
        pressedColor,
        normalColor
    };
    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);

    Drawable drawable = getResources().getDrawable(R.drawable.act_attentioned);
    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, null, drawable);
    mBinding.tvRippleBg4.setBackground(rippleDrawable);
  }

  /**
   * 作者：CnPeng
   * 时间：2018/8/8 下午12:02
   * 功用：以代码的方式构建rippleDrawable为背景——有drawable,设置mask
   * 说明：http://www.tothenew.com/blog/ripple-effect-in-android/
   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable
   */
  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)
  private void initTv5RippleBG() {

    int[][] stateList = new int[][]{
        new int[]{android.R.attr.state_pressed},
        new int[]{android.R.attr.state_focused},
        new int[]{android.R.attr.state_activated},
        new int[]{}
    };

    //深蓝
    int normalColor = Color.parseColor("#303F9F");
    //玫瑰红
    int pressedColor = Color.parseColor("#FF4081");
    int[] stateColorList = new int[]{
        pressedColor,
        pressedColor,
        pressedColor,
        normalColor
    };
    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);

    float[] outRadius = new float[]{10, 10, 15, 15, 20, 20, 25, 25};
    RoundRectShape roundRectShape = new RoundRectShape(outRadius, null, null);
    ShapeDrawable maskDrawable = new ShapeDrawable();
    maskDrawable.setShape(roundRectShape);
    maskDrawable.getPaint().setColor(Color.parseColor("#000000"));
    maskDrawable.getPaint().setStyle(Paint.Style.FILL);

    ShapeDrawable contentDrawable = new ShapeDrawable();
    contentDrawable.setShape(roundRectShape);
    contentDrawable.getPaint().setColor(Color.parseColor("#f7c653"));
    contentDrawable.getPaint().setStyle(Paint.Style.FILL);

    //contentDrawable实际是默认初始化时展示的；maskDrawable 控制了rippleDrawable的范围
    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, contentDrawable, maskDrawable);
    mBinding.tvRippleBg5.setBackground(rippleDrawable);
  }
}

（3）、activity_ripple.xml

<?xml version="1.0" encoding="utf-8"?>
<layout>

  <ScrollView xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fillViewport="true"
    android:orientation="vertical">

    <LinearLayout
      android:layout_width="match_parent"
      android:layout_height="match_parent"
      android:gravity="center_horizontal"
      android:orientation="vertical"
      android:padding="@dimen/dp10">

      <!--无界水波纹效果，所谓无界，实际是以空间宽度或高度中的大值作为直径绘制一个园-->
      <TextView
        android:layout_width="150dp"
        android:layout_height="50dp"
        android:background="@drawable/ripple_1"
        android:clickable="true"
        android:gravity="center"
        android:text="不设置mask/wrapContent" />

      <TextView
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:background="@drawable/ripple_1"
        android:clickable="true"
        android:gravity="center"
        android:text="不设置mask/match_parent" />

      <!--有界水波纹效果。水波纹效果只在控件内绘制-->
      <TextView
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:background="@drawable/ripple_2"
        android:clickable="true"
        android:gravity="center"
        android:text="mask/match_parent/drawable_color" />

      <TextView
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:background="@drawable/ripple_3"
        android:clickable="true"
        android:gravity="center"
        android:text="mask/match_parent/drawable_drawable" />

      <TextView
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:background="@drawable/ripple_4"
        android:clickable="true"
        android:gravity="center"
        android:text="match_parent/drawable_shape" />

      <TextView
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:layout_marginTop="@dimen/dp10"
        android:background="@drawable/ripple_5"
        android:clickable="true"
        android:gravity="center"
        android:text="match_parent/drawable_shape" />

      <TextView
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:layout_marginTop="@dimen/dp10"
        android:background="@drawable/ripple_6"
        android:clickable="true"
        android:gravity="center"
        android:text="match_parent/drawable_shape" />


      <!--测试代码控制ripple颜色-->
      <TextView
        android:id="@+id/tv_rippleBg1"
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:layout_marginTop="@dimen/dp10"
        android:background="@drawable/ripple_1"
        android:clickable="true"
        android:gravity="center"
        android:text="代码控制更改ripple.xml中的颜色" />

      <!--测试代码控制ripple颜色-->
      <TextView
        android:id="@+id/tv_rippleBg2"
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:layout_marginTop="@dimen/dp10"
        android:clickable="true"
        android:gravity="center"
        android:text="代码编写ripple作为Tv背景_无derawable_无mask" />

      <!--测试代码控制ripple颜色-->
      <TextView
        android:id="@+id/tv_rippleBg3"
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:layout_marginTop="@dimen/dp10"
        android:clickable="true"
        android:gravity="center"
        android:text="代码控制ripple3_有drawable_无mask" />

      <!--测试代码控制ripple颜色-->
      <TextView
        android:id="@+id/tv_rippleBg4"
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:layout_marginTop="@dimen/dp10"
        android:clickable="true"
        android:gravity="center"
        android:text="代码控制ripple4_无drawable_有mask" />

      <!--测试代码控制ripple颜色-->
      <TextView
        android:id="@+id/tv_rippleBg5"
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:layout_marginTop="@dimen/dp10"
        android:clickable="true"
        android:gravity="center"
        android:text="代码控制ripple5_有drawable_有mask" />
    </LinearLayout>
  </ScrollView>
</layout>

四、总结

（1）、涟漪效果的应用现状

应用名称	是否应用涟漪效果	应用的位置
知乎	有	在底部导航和首页列表中有应用
QQ	无	无
微信	无	无
简书	无	无
支付宝	无	无
口碑	无	无
微博	无	无
美团	无	无
淘宝	有	消息列表和Dialog中的按钮
