概述

一概述

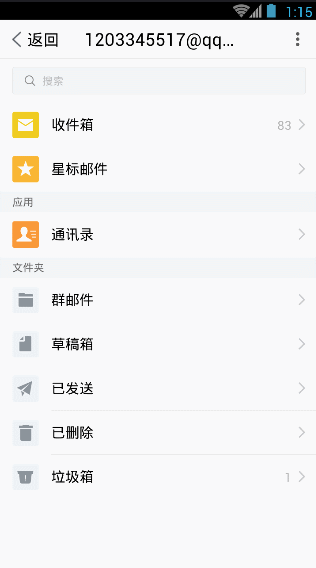

自定义 View 是 Android 开发里面的一个大学问。偶然间看到 TIM 邮箱界面的刷新 View 还挺好玩的，于是就自己动手实现了一个，先看看 TIM 里边的效果图：

二需求分析

看到上面的动图，大概也知道我们需要实现的功能：

根据拖动的进度来移动小球的位置
小球移动过程的动画

三功能实现

新建一个 RefreshView 类继承自 View ，然后我们再在 RefreshView 里面新建一个内部实体类： Circle

来看一下 Circle类的代码

#Cirlce.java

 class Circle {
 int x;
 int y;
 int r;
 int color;

 public Circle(int x, int y, int r, int color) {
  this.x = x;
  this.y = y;
  this.r = r;
  this.color = color;
 }
 }

这是一个实体类，里面提供了 x , y , r , color 属性分别代表圆心坐标的 x值，y值，圆的半径 r 跟颜色。
借助此类来存储小圆球的相关属性。

接下来就是我们平时自定义 View 经常要重写的三大方法了，先看 onMeasure()

#RefreshView.java

 @Override
 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
 int widthMode = MeasureSpec.getMode(widthMeasureSpec);
 int widthSize = MeasureSpec.getSize(widthMeasureSpec);
 int heightMode = MeasureSpec.getMode(heightMeasureSpec);
 int heightSize = MeasureSpec.getSize(heightMeasureSpec);
 if (widthMode == MeasureSpec.AT_MOST && heightMode == MeasureSpec.EXACTLY) {
  setMeasuredDimension(mWidth, heightSize);
 } else if (widthMeasureSpec == MeasureSpec.EXACTLY && heightMeasureSpec == MeasureSpec.AT_MOST) {
  setMeasuredDimension(widthSize, mHeight);
 } else if (widthMode == MeasureSpec.EXACTLY && heightMode == MeasureSpec.EXACTLY) {
  setMeasuredDimension(widthSize, heightSize);
 } else {
  setMeasuredDimension(mWidth, mHeight);
 }
 }

为了适配布局文件中的 wrap_content 参数，我们需要重写此方法(此方法不是本文的研究重点，不明白的可以百度或者google一下，或者参考《Android开发艺术探索》里面的相关章节)。

接着看 onLayout() 方法：

#RefreshView.java

 @Override
 protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
 super.onLayout(changed, left, top, right, bottom);
 initContentAttr(getMeasuredWidth(), getMeasuredHeight());
 resetCircles();
 }

在此方法中调用了 initContentAttr() 方法来初始化内容大小与 resetCircles() 来初始化（重置）三个小球的属性。分别看下这两个方法：

#RefreshView.java

 private void initContentAttr(int width, int height) {
 mContentWidth = width - getPaddingLeft() - getPaddingRight();
 mContentHeight = height - getPaddingTop() - getPaddingBottom();
 }

这方法很简单，就是进行了 padding 的处理，得出真正的布局大小。如果不处理 padding 的话那么用户设置了 padding 将失效。再看 resetCircles()：

#RefreshView.java

 public static final int STATE_ORIGIN = 0;
 public static final int STATE_PREPARED = 1;
 private int mOriginState = STATE_ORIGIN;

 private void resetCircles() {
 if (mCircles.isEmpty()) {
  int x = mContentWidth / 2;
  int y = mContentHeight / 2;
  mGap = x - mMinRadius; //初始化相邻圆心间的最大间距
  Circle circleLeft = new Circle(x, y, mMinRadius, 0xffff7f0a);
  Circle circleCenter = new Circle(x, y, mMaxRadius, Color.RED);
  Circle circleRight = new Circle(x, y, mMinRadius, Color.GREEN);
  mCircles.add(LEFT, circleLeft);
  mCircles.add(RIGHT, circleRight);
  mCircles.add(CENTER, circleCenter);
 }
 if (mOriginState == STATE_ORIGIN) {
  int x = mContentWidth / 2;
  int y = mContentHeight / 2;
  for (int i = 0; i < mCircles.size(); i++) {
  Circle circle = mCircles.get(i);
  circle.x = x;
  circle.y = y;
  if (i == CENTER) {
   circle.r = mMaxRadius;
  } else {
   circle.r = mMinRadius;
  }
  }
 } else {
  prepareToStart();
 }
 }

此方法用于初始化和重置小球，方法里面进行的两个大的 if...else 语句判断，第一个 if 用于判断是否应该初始化小球，第二个语句则是用于判断小球的初始化时候的形态。可以在外部调用 setOriginState() 方法来指定小球的初始化形态，如不指定，则默认为 NOMAL,即三球重合。

#RefreshView.java

 /**
 * 设置圆球初始状态
 * {@link #STATE_ORIGIN}为原始状态（三个小球重合）,
 * {@link #STATE_PREPARED}为准备好可以刷新的状态，三个小球间距最大
 */
 public void setOriginState(int state) {
 if (state == 0) {
  mOriginState = STATE_ORIGIN;
 } else {
  mOriginState = STATE_PREPARED;
 }
 }

最后就是最有趣的方法 onDraw() 了：

#RefreshView.java

 @Override
 protected void onDraw(Canvas canvas) {
 for (Circle circle : mCircles) {
  mPaint.setColor(circle.color);
  canvas.drawCircle(circle.x + getPaddingLeft(), circle.y + getPaddingTop(), circle.r, mPaint);
 }
 }

这方法很简单，就是将 mCircles 列表里面的圆画出来而已（里面进行了 padding 的处理）。

三大方法都讲完了，可是这只是画出了几个小圆球而已，我们需求分析里的需求还没实现呢，上面的方法已经把 View 的基础搭起来了，要实现这个也就不难了。接下来就是大家期待的需求实现了：

根据拖动的进度来移动小球的位置

实现代码如下：

#RefreshView.java

 public void drag(float fraction) {
 if (mOriginState == STATE_PREPARED) {
  return;
 }
 if (mAnimator != null && mAnimator.isRunning()) {
  return;
 }
 if (fraction > 1) {
  return;
 }
 mCircles.get(LEFT).x = (int) (mMinRadius + mGap * (1f - fraction));
 mCircles.get(RIGHT).x = (int) (mContentWidth / 2 + mGap * fraction);
 postInvalidate();
 }

在方法里面进行三次判断，如果初始状态是 STATE_PREPARED （三小球距离最大,没必要再变动了）、动画正在进行或者进度大于1 都不进行移动。然后修改小球的属性，再重绘。

小球移动过程的动画

这个是这个自定义 View 最难的部分了，需要一些数学的小运算，有点繁琐。

我们先来理清实现动画的逻辑，看了开篇的gif，应该可以了解到，刚准备开始动画时，左边的小球应该是处于最左端，中间的小球处于中间，右边的处于最右端。我们一个个小球来分析。

左边小球：动画开始后，左边的小球向右移动，并且逐渐变大，直到小球运动到中点，过了中点后小球继续往右移动，不过却逐渐变小，到了终点后小球将消失（消失过程为先缩小再消失，下同），接着又从左边出现(出现过程也是从小到大的渐变，下同），然后重复上述过程。
中间小球：中间的小球先向右移动，逐渐缩小，然后消失，后来再从左边出现，最后移动到中间，其间逐渐变大。后面就是重复的上述动作。
右边小球：右边的小球则是先消失，再从左边出现，接着移动到中间，其间逐渐变大，然后再从中点移动到末端，其间逐渐缩小。

理清小球的移动过程对代码的实现很有帮助，我们可以分析出：

1）每个小球对于坐标系的移动特点是一样的。

2）每个小球对于动画的进度的移动特点是不一样的。

听起来好像有点拗口，我们用人话来解释一下：

1）每个小球对于坐标系的移动特点是一样的：左边的小球在坐标的最左边是先出现，然后再向右移动，那么中间和右边的小球呢？其实是同样的，它们在坐标轴最左边的时候都是先出现，再向右移动，无论哪个小球，它们在坐标轴的同一点上的动作和形态应该是一致的。

2）每个小球对于动画的进度的移动特点是不一样的：左边的小球在动画刚开始时是处于最左端，而中间的小球却在中间位置，右边的则在最右端。当动画开始后，比如进行了一半，这时候左边的小球应该移动到了中点附近，而中间的确是在末端（消失），右边的小球就会出现在中间附近。

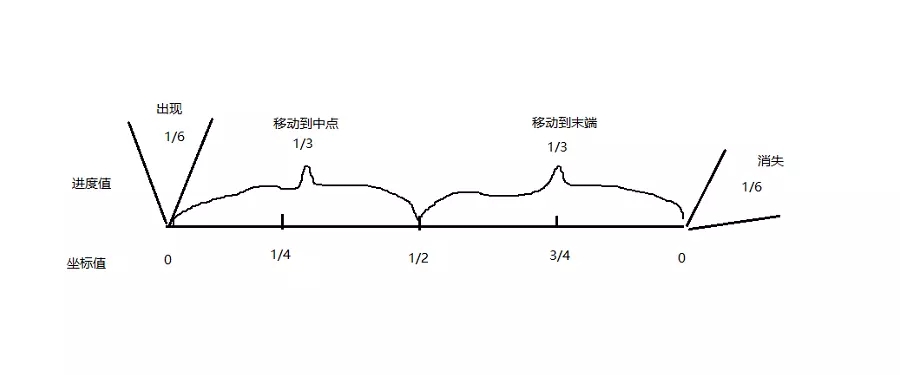

按照上面分析的逻辑，我把动画的总进度分为6份，为什么是6份呢？通过上面的动画分析，知道小球应该经历一下过程（不分时间先后）：

出现（从无渐变到初始大小）
从最左端移动到中点（期间变大）
从中点移动到末端（期间缩小）
消失（从初始大小渐变到消失）

为了让小球之间的间隔保持一个优美的状态（动画开始后小球间不会重叠，相邻小球的间隔基本一致），就把1、4出现和消失阶段分别设为 1/6 的动画周期，中间2、3两个阶段分别占用 1/3 个动画周期。

这样一来，出现跟消失占用了 1/3 动画进度，其他两个部分分别占用了 1/3 动画进度。举个例子：刚开始动画时，设最左边的小球为 1，中间的小球为 2，最右端的小球为 3 。

当小球1 移动到中点时，这时动画进行了 1/3 ,那么此时的小球2 就应该移动到末端，小球3 则刚好经历消失和出现过程，于是应该出现于坐标轴的起点。

由此可以看到又恢复到了刚开始时候的情况(一个小球在最左，一个在中，一个在最右)，只不过是颜色不同了而已。以此类推，无限循环，就可以形成优美的动画了。

分析出这些有什么用呢？我发现用坐标来确定小球的移动实现起来会有点小问题，所以就用动画的进度来实现，下面看具体实现。

需要实现小球的无限运动，最实用的就是用动画来实现，这里我用了属性动画。先初始化 Animotor 类：

#RefreshView.java

 private void initAnimator() {
 ValueAnimator animator = ValueAnimator.ofFloat(0f, 1f);
 animator.setDuration(1500);
 animator.setRepeatCount(-1);
 animator.setRepeatMode(ValueAnimator.RESTART);
 animator.setInterpolator(new LinearInterpolator());
 animator.addListener(new Animator.AnimatorListener() {
  @Override
  public void onAnimationStart(Animator animation) {
  prepareToStart(); //确保View达到可以刷新的状态
  }

  @Override
  public void onAnimationEnd(Animator animation) {

  }

  @Override
  public void onAnimationCancel(Animator animation) {
  }

  @Override
  public void onAnimationRepeat(Animator animation) {
  }
 });
 animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {

  @Override
  public void onAnimationUpdate(ValueAnimator animation) {
  for (Circle circle : mCircles) {
   updateCircle(circle, mCircles.indexOf(circle), animation.getAnimatedFraction());
  }
  postInvalidate();
  }
 });
 mAnimator = animator;
 }

可以看到，这是一个无限循环的动画，如果不手动停止，它就会一直循环下去。对于 mAnimator ,还添加了一个监听器，当开始动画是就调用 prepareToStart() 方法，这个方法看起来是不是有点眼熟，没错，它就是我们上面 resetCircles() 里面判断小球形态为 STATE_PREPARED 是调用过，此方法将确保小球达到刷新的临界点。我们主要看看 UpdateLisener 中的 onAnimationUpdate() 方法里面的 updateCircle() 方法：

#RefreshView

 private void updateCircle(Circle circle, int index, float fraction) {
 float progress = fraction; //真实进度
 float virtualFraction; //每个小球内部的虚拟进度
 switch (index) {
  case LEFT:
  if (fraction < 5f / 6f) {
   progress = progress + 1f / 6f;
  } else {
   progress = progress - 5f / 6f;
  }
  break;
  case CENTER:
  if (fraction < 0.5f) {
   progress = progress + 0.5f;
  } else {
   progress = progress - 0.5f;
  }
  break;
  case RIGHT:
  if (fraction < 1f / 6f) {
   progress += 5f / 6f;
  } else {
   progress -= 1f / 6f;
  }
  break;
 }
 if (progress <= 1f / 6f) {
  virtualFraction = progress * 6;
  appear(circle, virtualFraction);
  return;
 }
 if (progress >= 5f / 6f) {
  virtualFraction = (progress - 5f / 6f) * 6;
  disappear(circle, virtualFraction);
  return;
 }
 virtualFraction = (progress - 1f / 6f) * 3f / 2f;
 move(circle, virtualFraction);
 }

我用了一个 virtualFraction 来表示每个小球的虚拟进度（相当于上面坐标图中的下值，即坐标百分比），例如当动画的总进度为 0 时，左小球的虚拟进度就应该是 1/6+0 (默认已经经过了出现过程，消耗了 1/6)，中间小球的虚拟进度为 1/6+1/3+0 = 1/2 （默认经历了出现，移动到中间过程）,最右边小球的虚拟进度为 1/6+1/3+1/3+0 = 5/6 。然后动画的总进度到 1/3 时，左小球的虚拟进度就为 1/2 （中间位置）......

下面再看下 move() 、appear()、disapear() 方法：

#RefreshView

 private void appear(Circle circle, float fraction) {
 circle.r = (int) (mMinRadius * fraction);
 circle.x = mMinRadius;
 }

 private void disappear(Circle circle, float fraction) {
 circle.r = (int) (mMinRadius * (1 - fraction));
 }

 private void move(Circle circle, float fraction) {
 int difference = mMaxRadius - mMinRadius;
 if (fraction < 0.5) {
  circle.r = (int) (mMinRadius + difference * fraction * 2);
 } else {
  circle.r = (int) (mMaxRadius - difference * (fraction - 0.5) * 2);
 }
 circle.x = (int) (mMinRadius + mGap * 2 * fraction);
 }

这个三个方法都很简单，根据坐标的占比来计算出小球的坐标跟大小。

以上就是整个 RefershView 的实现了，如果需要看源码的可以拉到文末。

四使用及效果

看下怎么使用：

#MainActivity

 @Override
 protected void onCreate(Bundle savedInstanceState) {
  super.onCreate(savedInstanceState);
  setContentView(R.layout.activity_main);
  mRefreshView = findViewById(R.id.refresh_view);
//  mRefreshView.setOriginState(RefreshView.STATE_PREPARED);
  Button start = findViewById(R.id.start);
  Button stop = findViewById(R.id.stop);
  SeekBar seekBar = findViewById(R.id.seek_bar);
  seekBar.setOnSeekBarChangeListener(new SeekBar.OnSeekBarChangeListener() {
   @Override
   public void onProgressChanged(SeekBar seekBar, int progress, boolean fromUser) {
    mRefreshView.drag(progress / 100f);
   }

   @Override
   public void onStartTrackingTouch(SeekBar seekBar) {

   }

   @Override
   public void onStopTrackingTouch(SeekBar seekBar) {

   }
  });
  start.setOnClickListener(this);
  stop.setOnClickListener(this);
 }

 @Override
 public void onClick(View v) {
  switch (v.getId()) {
   case R.id.start:
    mRefreshView.start();
    break;
   case R.id.stop:
    mRefreshView.stop();
    break;
  }
 }

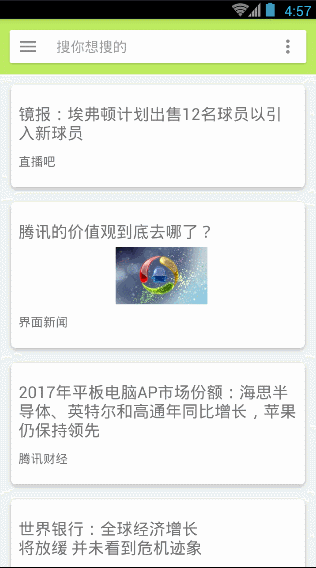

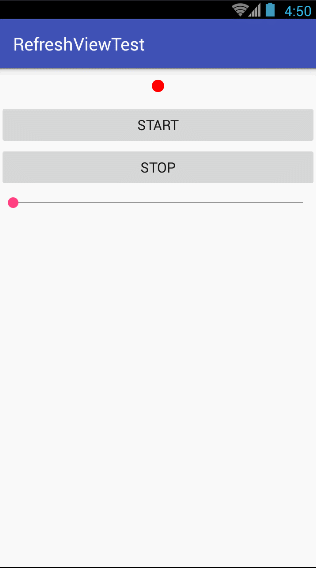

效果图：
