概述

本文实例为大家分享了Android贝塞尔曲线实现手指轨迹的具体代码，供大家参考，具体内容如下

1、使用贝塞尔曲线前

MyView.java

public class MyView extends View {

 // 实例一个路径对象
 private Path mPath = new Path();

 public MyView(Context context) {
  super(context);
  // TODO Auto-generated constructor stub
 }

 public MyView(Context context, AttributeSet attrs) {
  super(context, attrs);
 }

 @Override
 public boolean onTouchEvent(MotionEvent event) {
  // TODO Auto-generated method stub
  switch (event.getAction()) {
  // 按下
  case MotionEvent.ACTION_DOWN:
   //getX()和getY()获得的永远是相对view的触摸位置坐标
   mPath.moveTo(event.getX(), event.getY());
   // return true表示当前控件已经消费了下按动作，
   // 之后的ACTION_MOVE、ACTION_UP动作也会继续传递到当前控件中
   return true;
   // 移动
  case MotionEvent.ACTION_MOVE:
   mPath.lineTo(event.getX(), event.getY());
   // postInvalidate用来重绘控件,在非UI线程中使用
   postInvalidate();
  default:
   break;
  }
  return super.onTouchEvent(event);
 }

 @Override
 protected void onDraw(Canvas canvas) {
  // TODO Auto-generated method stub
  super.onDraw(canvas);
  // 实例一个画笔并设置画笔样式
  Paint paint = new Paint();
  paint.setColor(Color.RED);
  paint.setStyle(Paint.Style.STROKE);// 填充样式改为描边
  // 路径和画笔联合绘制成图形
  canvas.drawPath(mPath, paint);
 }

 public void reset() {
  // 清除掉path里的线条和曲线，但是不会改变它的fill－type
  mPath.reset();
  //刷新View,清屏
  invalidate();
 }
}

MyActivity.java

public class MyActivity extends Activity {
 MyView myView;
 Button reset;

 @Override
 protected void onCreate(Bundle savedInstanceState) {
  // TODO Auto-generated method stub
  super.onCreate(savedInstanceState);
  setContentView(R.layout.gesture);
  myView = (MyView) findViewById(R.id.myView);
  reset = (Button) findViewById(R.id.reset);
  reset.setOnClickListener(new OnClickListener() {

   @Override
   public void onClick(View v) {
    // TODO Auto-generated method stub
    myView.reset();
   }
  });
 }

}

gesture.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
 android:layout_width="match_parent"
 android:layout_height="match_parent"
 android:orientation="vertical" >
 <Button
  android:id="@+id/reset"
  android:layout_width="match_parent"
  android:layout_height="wrap_content"
  android:text="reset" />
 <com.example.gesture.MyView
  android:id="@+id/myView"
  android:layout_width="match_parent"
  android:layout_height="match_parent" />
</LinearLayout>

运行效果（不够顺滑）

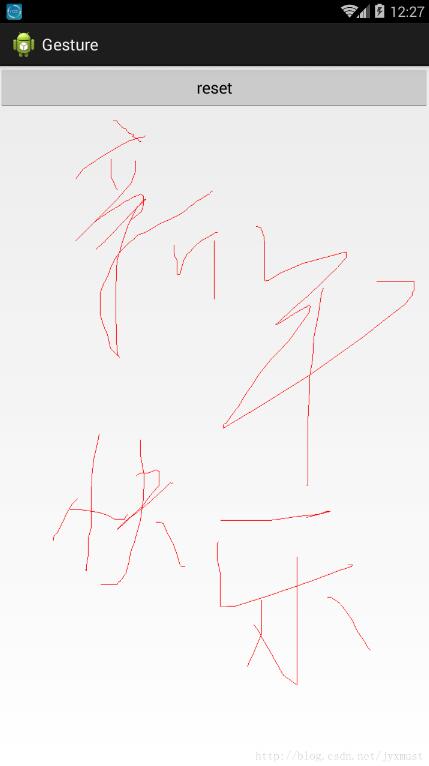

2、使用贝塞尔曲线后

将上面函数lineTo（）改为quadTo（）

public class MySecondView extends View {
 private Path mPath=new Path();
 private float mPreX,mPreY;

 public MySecondView(Context context) {
  super(context);
 }

 public MySecondView(Context context, AttributeSet attrs) {
  super(context, attrs);
  // TODO Auto-generated constructor stub
 }

 @Override
 public boolean onTouchEvent(MotionEvent event) {
  // TODO Auto-generated method stub
  switch (event.getAction()) {
  case MotionEvent.ACTION_DOWN:
   //将Path的初始位置设置到手指的触点处
    mPath.moveTo(event.getX(), event.getY());
    mPreX=event.getX();
    mPreY=event.getY();
    return true;
  case MotionEvent.ACTION_MOVE:
   float endX=(mPreX+event.getX())/2;
   float endY=(mPreY+event.getY())/2;
   //quadTo前两个参数是控制点，后两个是终点
   mPath.quadTo(mPreX, mPreY, endX, endY);
   mPreX=event.getX();
   mPreY=event.getY();
   invalidate();
  default:
   break;
  }
  return super.onTouchEvent(event);
 }
  @Override
  protected void onDraw(Canvas canvas) {
   super.onDraw(canvas);
   Paint paint = new Paint();
   paint.setStyle(Paint.Style.STROKE);
   paint.setColor(Color.RED);
   paint.setStrokeWidth(2);
   canvas.drawPath(mPath,paint);
  }

  public void reset(){
   mPath.reset();
   postInvalidate();
  }

}
