概述

本文实例讲述了Android开发实现Switch控件修改样式功能。分享给大家供大家参考，具体如下：

Android中自带的Switch控件在很多时候总觉得和整体系统风格不符，很多时候，自定义Switch是一种方法。

但其实不用这么麻烦，安卓自带的Switch通过修改一些属性，也可以达到和自定义Switch差不多的一个效果。

个人感觉，Switch的属性设置和其他控件还是有挺大区别的。因此，写下此文，方便有需要的同学参考。

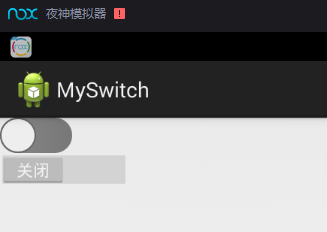

先上效果图：

以上便是修改后效果与原生Switch的效果对比。代码在文章底部给出

实现方式：

1.底部滑动条，在开关打开状态为绿色，开关关闭状态为灰色

在 res/drawable 文件夹下面，写两个滑动条的底图，通过一个选择器selector进行控制。

gray_track.xml ：非打开状态，灰色的底图

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
  android:shape="rectangle" >
  <!-- 高度30  此处设置宽度无效-->
  <size android:height="30dp"/>
  <!-- 圆角弧度 15 -->
 <corners android:radius="15dp"/>
 <!-- 变化率 定义从左到右的颜色不变 -->
  <gradient
    android:endColor="#888888"
    android:startColor="#888888" />
</shape>

green_track.xml：打开状态下，绿色的底图。

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android" >
  <!-- 高度40 -->
  <size android:height="30dp"/>
  <!-- 圆角弧度 20 -->
 <corners android:radius="15dp"/>
 <!-- 变化率 -->
  <gradient
    android:endColor="#33da33"
    android:startColor="#33da33" />
</shape>

选择器 track.xml 用于控制Switch不同状态下，滑动条的底图

<?xml version="1.0" encoding="utf-8"?>
<!-- 底层下滑条的样式选择器，可控制Switch在不同状态下，底下下滑条的颜色 -->
<selector xmlns:android="http://schemas.android.com/apk/res/android" >
<item android:state_checked="true" android:drawable="@drawable/green_track" />
<item                android:drawable="@drawable/gray_track" />
</selector>

2. 滑动按钮：底色我用的接近白色的淡灰色，打开时，边上的一圈线条为灰色，关闭时，边上的一圈线条为绿色

实现方式和底部滑动一致

gray_thumb.xml :关闭状态，按钮边上一圈颜色为深灰色

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
  android:shape="rectangle" >
  <!-- 高度40 -->
  <size android:height="40dp" android:width="40dp"/>
  <!-- 圆角弧度 20 -->
 <corners android:radius="20dp"/>
 <!-- 变化率 -->
  <gradient
    android:endColor="#eeeeee"
    android:startColor="#eeeeee" />
  <stroke android:width="1dp"
    android:color="#666666"/>
</shape>

green_thumb.xml : 打开状态，按钮边上一圈的颜色为绿色

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
  android:shape="rectangle" >
  <!-- 高度40 -->
  <size android:height="40dp" android:width="40dp"/>
  <!-- 圆角弧度 20 -->
 <corners android:radius="20dp"/>
 <!-- 变化率 -->
  <gradient
    android:endColor="#eeeeee"
    android:startColor="#eeeeee" />
  <stroke android:width="1dp"
    android:color="#33da33"/>
</shape>

选择器 thumb.xml 用于控制Switch不同状态下，按钮的显示状态

<?xml version="1.0" encoding="utf-8"?>
<!-- 按钮的选择器，可以设置按钮在不同状态下的时候，按钮不同的颜色 -->
<selector xmlns:android="http://schemas.android.com/apk/res/android" >
<item android:state_checked="true" android:drawable="@drawable/green_thumb" />
<item                android:drawable="@drawable/gray_thumb" />
</selector>

3. 将以上选择器设置给Switch，就好了

界面 activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  android:orientation="vertical" >
  <Switch
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:switchMinWidth="20dp"
    android:textOn=" "
    android:textOff=" "
    android:thumb="@drawable/thumb"
    android:track="@drawable/track" />
  <!-- 用于对比使用的不设置任何属性的Switch -->
  <Switch
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    />
</LinearLayout>

4.高度，宽度的设置

细心的同学会发现，修改 android:layout_width ， android:layout_height 这两个属性，并不会实际修改Switch的大小

设置大了，边上会出现空白部分，设置小了，Switch显示不全。

实际设置高度方法：

上面定义滑动条和按钮底图的地方相信大家都注意到，
